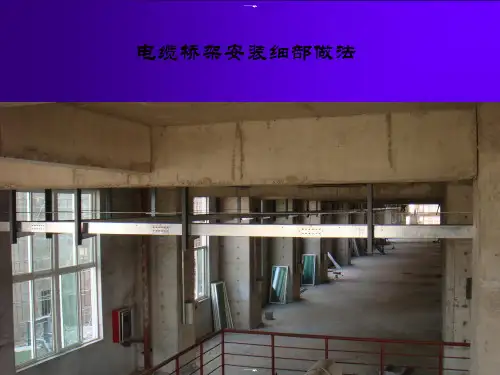

电缆桥架安装细部做法

电缆桥架的施工方案及措施电缆桥架是一种用于电缆敷设的承载结构，广泛应用于建筑、电力、通信等领域。

为了确保电缆桥架施工的质量和安全性，本文将提供一份详细的施工方案及措施。

一、前期准备工作为了顺利进行电缆桥架的施工，首先需要进行详细的前期准备工作。

具体措施如下：1.方案设计制定详细的电缆桥架施工方案，包括施工过程中的步骤、工期、施工人员安排等内容。

确保方案合理、可行，并经相关部门批准。

2.材料准备准备所需要的电缆桥架材料，包括槽钢、连接件、支架等。

确保材料质量合格，并按照设计要求进行数量的准备。

3.施工人员培训对参与电缆桥架施工的人员进行培训，提高他们的施工技能和安全意识。

确保他们了解施工方案，并能正确操作施工设备。

二、施工方案电缆桥架的施工包括以下步骤：1.地基处理根据设计要求，对施工区域的地基进行处理。

清除杂物、平整地面，并进行必要的土方工程。

2.安装支架按照方案要求，安装电缆桥架的支架。

在安装过程中，要确保支架的稳固和垂直度，使用水平仪进行测量和调整。

3.安装槽钢将预先准备好的槽钢安装在支架上。

槽钢的安装应按照设计要求进行，确保槽钢之间的间距和高度符合标准。

4.连接件安装使用连接件将各个部分的槽钢连接在一起，形成完整的桥架结构。

连接件的安装过程中，要确保连接牢固、无松动。

5.接地处理对电缆桥架进行接地处理，以防止静电积聚和电流泄漏。

接地处理应符合相关规范和标准，确保施工区域的电气安全。

三、施工措施为保证电缆桥架施工的质量和安全，需采取以下措施：1.安全防护所有参与施工的人员必须佩戴安全帽、工作鞋等必要的个人防护用品。

同时，设置警示标志，确保现场安全。

2.质量控制严格按照施工方案和设计要求进行操作，确保工程质量达到标准。

对电缆桥架的材料、尺寸、连接牢固性等进行全面检查。

3.施工现场管理定期清理施工现场，保持整洁有序。

合理安排施工人员的工作时间和休息时间，确保他们在良好状态下进行施工。

4.设备维护定期检查和维护施工所使用的设备，确保其正常运转。

电缆桥架安装及电缆敷设接线施工方案一、前言电缆桥架是用于支撑和保护电缆的重要设施，安装和敷设电缆必须按照一定的规范和施工方案进行，以确保电缆系统的可靠运行和安全使用。

本文将介绍电缆桥架安装及电缆敷设接线的施工方案，包括准备工作、材料准备、安装步骤、敷设接线程序等内容。

二、准备工作1.确定电缆桥架安装位置和布局，根据实际情况进行调整。

2.测量好电缆桥架的长度和数量，根据设计要求准备所需的电缆桥架材料。

3.确保施工现场通风良好，安全设施完备，作业环境整洁。

三、材料准备1.电缆桥架及连接件2.手动工具：榔头、扳手、螺丝刀等3.电缆固定夹4.电缆敷设工具四、安装步骤1.根据设计图纸确定电缆桥架的安装位置，在墙面或地面上打好安装孔。

2.将电缆桥架按照设计要求组装好，并安装到预先打好的孔位置上，使用螺栓将其牢固固定。

3.调整安装好的电缆桥架的水平度和垂直度，保证整体结构稳固。

4.检查安装好的电缆桥架是否符合设计要求，如有问题及时进行调整和修正。

五、敷设接线程序1.将电缆按照设计要求依次从起点到终点进行敷设，注意电缆的损坏和弯曲问题。

2.根据电缆规格选用合适的固定夹进行固定，确保电缆的安全性和稳定性。

3.进行电缆的接线工作，按照设计框图进行连接，确保接线正确无误。

4.最后对整体系统进行检查调试，确认电缆敷设接线无误后进行封闭处理，确保系统安全可靠。

结语电缆桥架安装及电缆敷设接线是电力施工中的重要环节，需要严格按照规范和施工方案进行操作。

只有合理安装和敷设，才能确保电缆系统的正常运行和安全使用。

希望本文提供的安装及敷设方法能对相关工作人员有所帮助，减少施工中的意外事件发生。

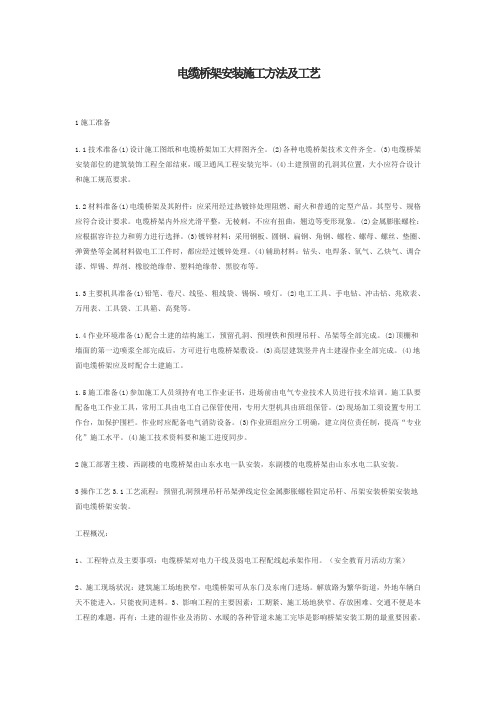

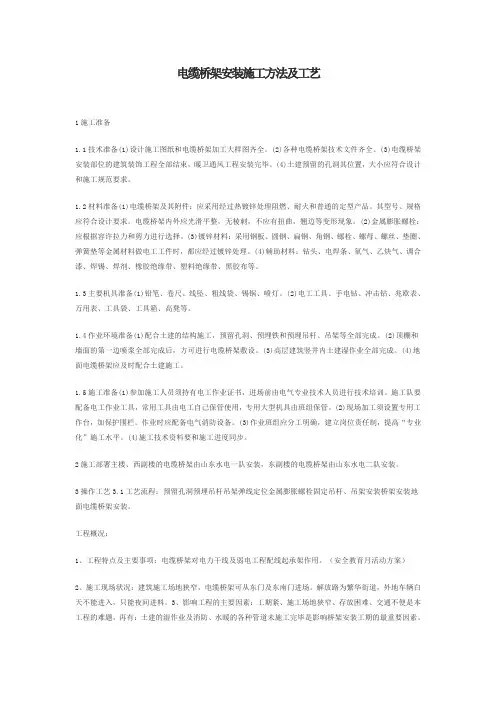

电缆桥架安装施工方法及工艺1施工准备1.1技术准备(1)设计施工图纸和电缆桥架加工大样图齐全。

(2)各种电缆桥架技术文件齐全。

(3)电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。

(4)土建预留的孔洞其位置，大小应符合设计和施工规范要求。

1.2材料准备(1)电缆桥架及其附件：应采用经过热镀锌处理阻燃、耐火和普通的定型产品。

其型号、规格应符合设计要求。

电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

(2)金属膨胀螺栓：应根据容许拉力和剪力进行选择。

(3)镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

(4)辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

1.3主要机具准备(1)铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。

(2)电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。

1.4作业环境准备(1)配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

(2)顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。

(3)高层建筑竖井内土建湿作业全部完成。

(4)地面电缆桥架应及时配合土建施工。

1.5施工准备(1)参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。

施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。

(2)现场加工须设置专用工作台，加保护围栏。

作业时应配备电气消防设备。

(3)作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。

(4)施工技术资料要和施工进度同步。

2施工部署主楼、西副楼的电缆桥架由山东水电一队安装，东副楼的电缆桥架由山东水电二队安装。

3操作工艺3.1工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定吊杆、吊架安装桥架安装地面电缆桥架安装。

工程概况：1、工程特点及主要事项：电缆桥架对电力干线及弱电工程配线起承架作用。

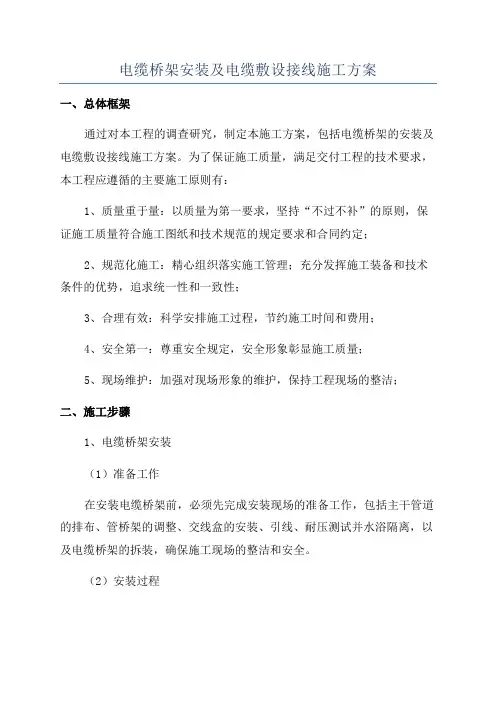

电缆桥架安装及电缆敷设接线施工方案
一、总体框架
通过对本工程的调查研究，制定本施工方案，包括电缆桥架的安装及电缆敷设接线施工方案。

为了保证施工质量，满足交付工程的技术要求，本工程应遵循的主要施工原则有：
1、质量重于量：以质量为第一要求，坚持“不过不补”的原则，保证施工质量符合施工图纸和技术规范的规定要求和合同约定；
2、规范化施工：精心组织落实施工管理；充分发挥施工装备和技术条件的优势，追求统一性和一致性；
3、合理有效：科学安排施工过程，节约施工时间和费用；
4、安全第一：尊重安全规定，安全形象彰显施工质量；
5、现场维护：加强对现场形象的维护，保持工程现场的整洁；
二、施工步骤
1、电缆桥架安装
（1）准备工作
在安装电缆桥架前，必须先完成安装现场的准备工作，包括主干管道的排布、管桥架的调整、交线盒的安装、引线、耐压测试并水浴隔离，以及电缆桥架的拆装，确保施工现场的整洁和安全。

（2）安装过程
a、首先将电缆桥架的零部件组装组装，并将桥架安装到管架上，确保安装牢固；
b、然后根据现场的实际情况防腐处理和绝缘处理；
c、最后。

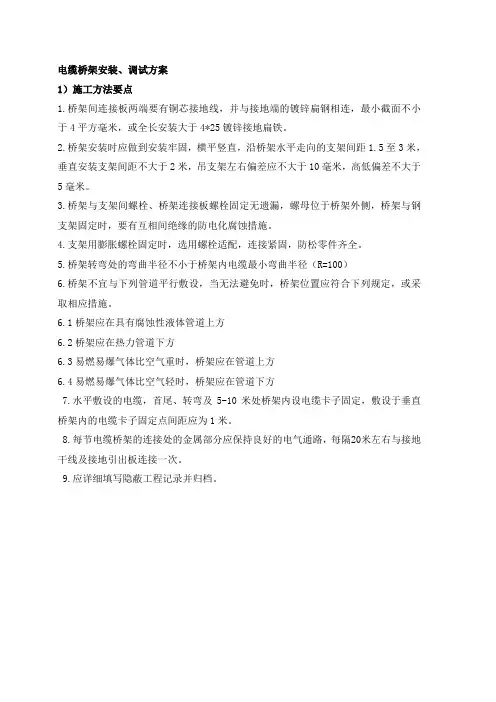

电缆桥架安装、调试方案
1）施工方法要点
1.桥架间连接板两端要有铜芯接地线，并与接地端的镀锌扁钢相连，最小截面不小于4平方毫米，或全长安装大于4*25镀锌接地扁铁。

2.桥架安装时应做到安装牢固，横平竖直，沿桥架水平走向的支架间距1.5至3米，垂直安装支架间距不大于2米，吊支架左右偏差应不大于10毫米，高低偏差不大于5毫米。

3.桥架与支架间螺栓、桥架连接板螺栓固定无遗漏，螺母位于桥架外侧，桥架与钢支架固定时，要有互相间绝缘的防电化腐蚀措施。

4.支架用膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

5.桥架转弯处的弯曲半径不小于桥架内电缆最小弯曲半径（R=100）
6.桥架不宜与下列管道平行敷设，当无法避免时，桥架位置应符合下列规定，或采取相应措施。

6.1桥架应在具有腐蚀性液体管道上方
6.2桥架应在热力管道下方
6.3易燃易爆气体比空气重时，桥架应在管道上方
6.4易燃易爆气体比空气轻时，桥架应在管道下方
7.水平敷设的电缆，首尾、转弯及5-10米处桥架内设电缆卡子固定，敷设于垂直桥架内的电缆卡子固定点间距应为1米。

8.每节电缆桥架的连接处的金属部分应保持良好的电气通路，每隔20米左右与接地干线及接地引出板连接一次。

9.应详细填写隐蔽工程记录并归档。

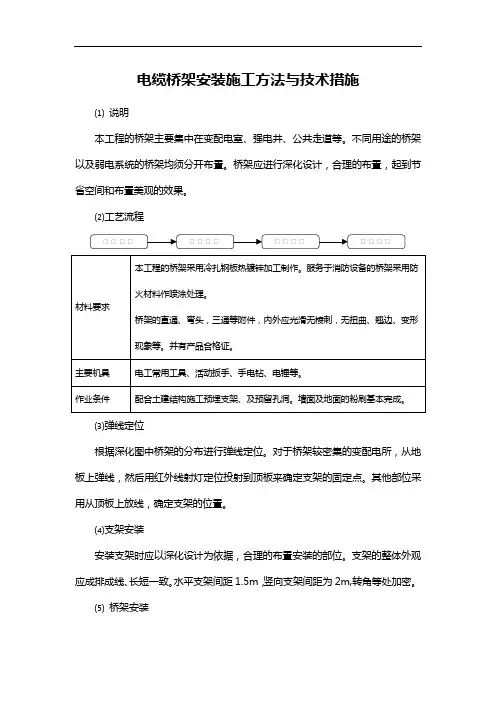

电缆桥架安装施工方法与技术措施⑴说明本工程的桥架主要集中在变配电室、强电井、公共走道等。

不同用途的桥架以及弱电系统的桥架均须分开布置。

桥架应进行深化设计，合理的布置，起到节省空间和布置美观的效果。

⑵工艺流程⑶弹线定位根据深化图中桥架的分布进行弹线定位。

对于桥架较密集的变配电所，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。

其他部位采用从顶板上放线，确定支架的位置。

⑷支架安装安装支架时应以深化设计为依据，合理的布置安装的部位。

支架的整体外观应成排成线、长短一致。

水平支架间距1.5m，竖向支架间距为2m,转角等处加密。

⑸桥架安装桥架安装应平直整齐，水平或垂直安装允许偏差为其长度的2‰，且全长允许偏差为20mm；桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、外层无损伤。

根据深化设计图，对各楼层的桥架的弯头、三通等配件进行编号，以及将高压与低压桥架进行标识。

桥架敷设直线段长度超过30m时，以及跨越塔楼和裙楼的桥架均安装伸缩节，且伸缩灵活。

桥架之间的连接采用半圆头镀锌螺栓，且半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷。

本工程桥架转弯及分支处均选用成品配件，且弯头的弯曲半径根据桥架内敷设的最大电缆转弯半径来制定。

桥架水平安装。

为确保电缆的顺利敷设，水平安装桥架的顶部距顶板最小距离为200mm，采用共用支架的桥架各层之间的最小间距为150mm。

宽度在1000 mm～200 mm的桥架水平安装时，支架均采用热镀锌支架制作，桥架宽度在200 mm以下的选用成品吊框支架固定。

水平安装的桥架支架规格见下表：在各层的主干桥架采用共用支架安装。

强电井内的桥架根据深化图来确定桥架的支架样式，垂直安装在强电井的桥架主要受力支架在楼板上安装。

桥架安装穿越防火分区时用放火枕和放火泥封堵。

桥架穿墙的防火封堵如下：塑料护口，避免电线或电缆在出线口遭受损伤。

⑹电缆桥架应可靠接地，采用相应截面的软铜带，将两段连接的桥架进行电气连同。

桥架安装和桥架内电缆敷设工艺流程
一、桥架架安装工艺流程
1.鉴定施工线路、地点以及施工计划，做好施工图纸和计算结构抗压
强度；
2.按照施工现场实际地形图要求，选择桥架标准规格，确定桥架安装
位置，绘制桥架安装图纸，标志出桥架支撑点和连接点；
3.按照施工要求准备所需材料，包括桥架材料以及配件；
4.按照支撑点和连接点位置，安装桥架底板和支持构架，确保底板安
装到位；
5.安装桥架横梁，确保横梁完全安装到位；
6.安装立柱，确保立柱完全安装到位；
7.检查桥架结构，确保桥架结构牢固安全，并加固；
8.完成桥架架安装工程；
1.调研施工线路，搜集线路敷设的要求以及施工现场条件，同时制定
施工方案；
2.根据施工方案，准备所需要的材料和工具，包括电缆、跳线以及敷
设用的垫片、护套、胶带等；
3.首先安装护套，为防止潮湿和机械损伤，同时防止电缆发生错位，
特别是在桥架内部，制定护套的安装顺序；
4.按照护罩安装顺序分段，开始穿路，依次将电缆从桥架的入口穿路。

电缆桥架安装施工方案电缆桥架安装施工方案(4篇)为了确保事情或工作得以顺利进行，就不得不需要事先制定方案，方案可以对一个行动明确一个大概的方向。

制定方案需要注意哪些问题呢？以下是小编为大家整理的电缆桥架安装施工方案，仅供参考，大家一起来看看吧。

电缆桥架安装施工方案1一、工程概况：1、工程特点及主要事项：弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。

电缆桥架对电力干线及弱电工程配线起承架作用。

2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。

解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。

3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。

4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。

二、施工工艺及质量措施：1、施工程序：桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2、施工准备：熟悉图纸，核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购计划。

现场施工中要求：土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。

核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行详细标注。

3、技术支持：由于本工程在20xx年10月1日开业，9月15日试营业，工期极其紧张，消防水及各种管道未上，内装还未出图定标高，现安排桥架施工工期为24天，即20xx.6.13~20xx.7.7，施工楼层顺序按消防及风道完工楼层走，各控制点工期如下：20xx.6.13开工、放线、打眼20xx.6.16~6.20支吊架施工20xx.6.16~7.6桥架组装、敷设完毕200.7.7调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证计划，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。

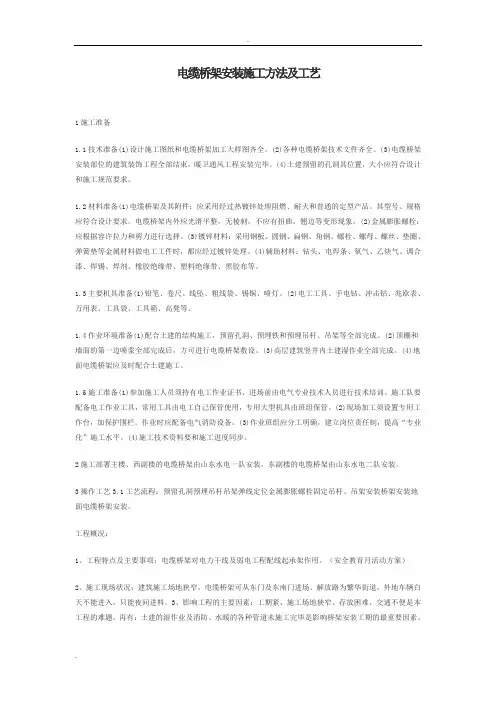

电缆桥架安装施工方法及工艺1施工准备1.1技术准备(1)设计施工图纸和电缆桥架加工大样图齐全。

(2)各种电缆桥架技术文件齐全。

(3)电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。

(4)土建预留的孔洞其位置，大小应符合设计和施工规范要求。

1.2材料准备(1)电缆桥架及其附件：应采用经过热镀锌处理阻燃、耐火和普通的定型产品。

其型号、规格应符合设计要求。

电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

(2)金属膨胀螺栓：应根据容许拉力和剪力进行选择。

(3)镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

(4)辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

1.3主要机具准备(1)铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。

(2)电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。

1.4作业环境准备(1)配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

(2)顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。

(3)高层建筑竖井内土建湿作业全部完成。

(4)地面电缆桥架应及时配合土建施工。

1.5施工准备(1)参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。

施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。

(2)现场加工须设置专用工作台，加保护围栏。

作业时应配备电气消防设备。

(3)作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。

(4)施工技术资料要和施工进度同步。

2施工部署主楼、西副楼的电缆桥架由山东水电一队安装，东副楼的电缆桥架由山东水电二队安装。

3操作工艺3.1工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定吊杆、吊架安装桥架安装地面电缆桥架安装。

工程概况：1、工程特点及主要事项：电缆桥架对电力干线及弱电工程配线起承架作用。

电缆桥架安装施工方法与技术措施电缆桥架是指用于支持和保护电缆的特种桥架，广泛应用于建筑物、设备间和工业生产线等地方。

电缆桥架的安装施工方法和技术措施关系到电缆的安全使用和电气系统的正常运行。

本文将详细介绍电缆桥架的安装施工方法和技术措施。

一、施工准备1.施工前应对工程现场进行细致的勘察，了解工程规模、布线要求、设备布置、环境要求等情况，为后续施工提供参考。

2.根据电缆桥架的尺寸规格和数量，制定详细的施工方案，并编制施工进度表，明确各个施工节点和责任。

3.购买和准备所需的施工材料和工具，包括电缆桥架、配件、安装工具等。

4.对施工人员进行培训，了解施工要求和安全操作规程，确保工人安全和工程质量。

二、安装施工方法1.安装前，应严格按照设计图纸要求，对支管、支架等进行验收，确保其尺寸、质量符合要求。

2.根据施工图纸要求，确定电缆桥架的铺设路径和高度，标记好安装位置。

3.安装电缆桥架时，应从起点开始，逐段铺设。

根据设计要求，将桥架定位于所需位置，可采用螺钉、膨胀螺栓等方式进行固定。

4.桥架和支架的连接处应牢固可靠，使用规格相同的螺栓和螺母进行固定。

5.桥架的铺设应保证水平、整齐，横向和纵向间距均匀。

6.当电缆桥架经过墙体、天花板等障碍物时，应采取必要的穿墙、穿天花板措施。

7.桥架安装完成后，应进行验收，检查桥架的平整度、安装质量和外观是否符合要求。

8.安装完毕后，应将所有电缆固定在桥架上，并进行编号标识，便于后续的维护和管理。

三、技术措施1.安装桥架时，应根据实际情况选择合适的安装方法和位置，确保桥架的稳固性和承载能力。

2.桥架的安装应符合施工图纸和相关标准规范的要求，尤其是桥架的铺设高度、间距和承重等指标。

3.安装过程中应注意施工现场的整洁和安全，及时清理施工垃圾和废料，防止对电缆桥架的正常使用造成影响。

4.施工人员应按照规范操作，使用合适的工具，并佩戴防护工具，确保施工安全。

5.施工过程中应及时通风换气，防止有害气体积聚，对人体造成伤害。
