安全阀一览表

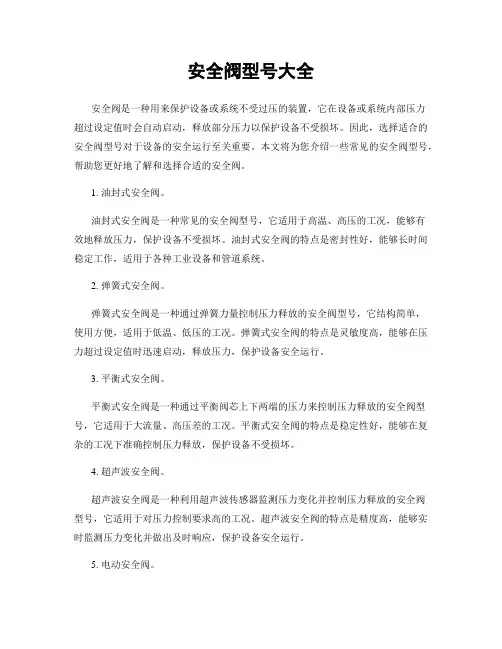

安全阀型号大全安全阀是一种用来保护设备或系统不受过压的装置，它在设备或系统内部压力超过设定值时会自动启动，释放部分压力以保护设备不受损坏。

因此，选择适合的安全阀型号对于设备的安全运行至关重要。

本文将为您介绍一些常见的安全阀型号，帮助您更好地了解和选择合适的安全阀。

1. 油封式安全阀。

油封式安全阀是一种常见的安全阀型号，它适用于高温、高压的工况，能够有效地释放压力，保护设备不受损坏。

油封式安全阀的特点是密封性好，能够长时间稳定工作，适用于各种工业设备和管道系统。

2. 弹簧式安全阀。

弹簧式安全阀是一种通过弹簧力量控制压力释放的安全阀型号，它结构简单，使用方便，适用于低温、低压的工况。

弹簧式安全阀的特点是灵敏度高，能够在压力超过设定值时迅速启动，释放压力，保护设备安全运行。

3. 平衡式安全阀。

平衡式安全阀是一种通过平衡阀芯上下两端的压力来控制压力释放的安全阀型号，它适用于大流量、高压差的工况。

平衡式安全阀的特点是稳定性好，能够在复杂的工况下准确控制压力释放，保护设备不受损坏。

4. 超声波安全阀。

超声波安全阀是一种利用超声波传感器监测压力变化并控制压力释放的安全阀型号，它适用于对压力控制要求高的工况。

超声波安全阀的特点是精度高，能够实时监测压力变化并做出及时响应，保护设备安全运行。

5. 电动安全阀。

电动安全阀是一种通过电动执行器控制压力释放的安全阀型号，它适用于需要远程控制和自动化操作的工况。

电动安全阀的特点是操作方便，能够实现远程监控和控制，保护设备在各种工况下安全运行。

总结。

以上是一些常见的安全阀型号，每种安全阀都有其适用的工况和特点，选择合适的安全阀型号对于设备的安全运行至关重要。

在选择安全阀型号时，需要考虑设备的工况、压力要求、流量要求等因素，以确保安全阀能够有效地保护设备不受过压。

希望本文能够帮助您更好地了解和选择合适的安全阀型号，保障设备的安全运行。

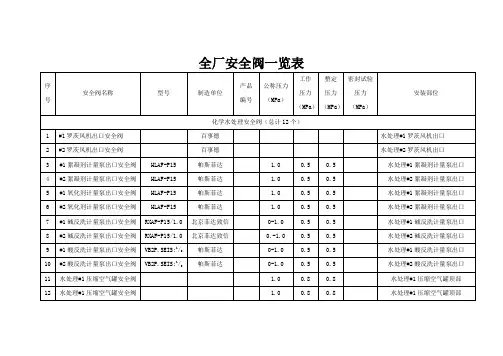

全厂安全阀一览表
神头发电公司安全阀校验安排
根据各单位的统计，神头发电公司共有安全阀206个，具体情况见附表（全厂安全阀一览表）。

按照安全阀校验要求，各单位要继续完善表中未填写的项目（型号，制造单位，产品编号，公称压力、工作压力、整定压力、密封试验压力）。

按照特种设备安全阀的要求，安全附件的校验周期是一年，因此公司将安全阀校验安排发给各单位，请在机组停运期间妥善安排。

一、以下安全阀准备在线校验（66个）
1、不具备拆卸的安全阀（34个）
1）#1锅炉17个安全阀；
2）#2锅炉17个安全阀；
2、特殊介质（氨气、氢气、联氨系统）的安全阀（24个）
1）化学供氨站13个安全阀
2）启动锅炉氨计量泵出口1个安全阀
3）化学氨站汇流排进口3个安全阀
4）化学辅机加药间加联氨计量泵出口3个安全阀
5）化学机组加药间给水加联氨计量泵出口2个安全阀6）化学机组加药间凝结水加联氨计量泵出口2个安全阀3、朔州市不能校验的安全阀（8个）
1）#1、#2机组#1、#2高加安全门共4个
2）#1、#2机组辅汽联箱安全阀共4个
二、#1、#2机组停运期间校验的安全阀（120个）
1）化学部管辖的其余70个安全阀
2）汽机部管辖的其余24个安全阀
3）汽机部管辖的智能换热站3个安全阀
4）汽机部管辖的机房仪表用压缩空气罐2个安全阀
5）综合维护部管辖的10个安全阀
6）水灰部管辖的11个安全阀
三、启动炉改造期间校验的安全阀（20个）1）启动炉系统安全阀20个。

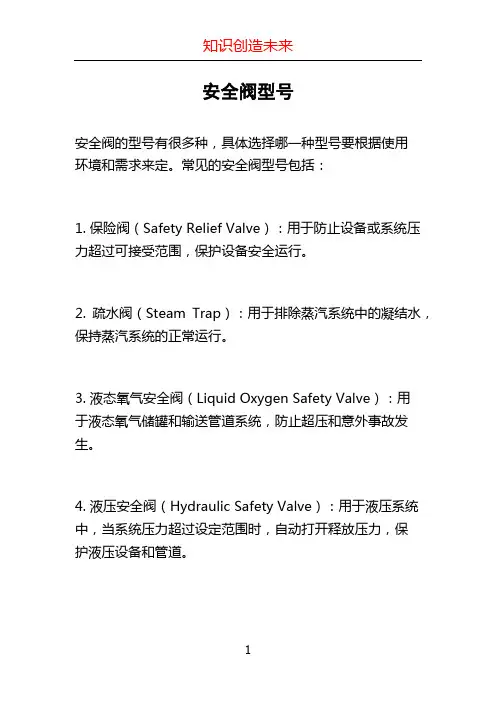

安全阀型号
安全阀的型号有很多种，具体选择哪一种型号要根据使用
环境和需求来定。

常见的安全阀型号包括：
1. 保险阀（Safety Relief Valve）：用于防止设备或系统压力超过可接受范围，保护设备安全运行。

2. 疏水阀（Steam Trap）：用于排除蒸汽系统中的凝结水，保持蒸汽系统的正常运行。

3. 液态氧气安全阀（Liquid Oxygen Safety Valve）：用
于液态氧气储罐和输送管道系统，防止超压和意外事故发生。

4. 液压安全阀（Hydraulic Safety Valve）：用于液压系统中，当系统压力超过设定范围时，自动打开释放压力，保
护液压设备和管道。

5. 空气压缩机安全阀（r Compressor Safety Valve）：用于空气压缩机系统中，当系统过压时，自动打开释放压力，保护设备和管道安全。

这只是一些常见的安全阀型号，实际使用中还会有更多不
同型号的安全阀，每种型号的安全阀都有其特定的用途和
适用场景。

在选择合适的安全阀型号时，需要考虑到具体
的使用要求和系统参数，可以咨询相关专业人士或供应商
来获得更准确的建议。

常用安全阀型号及适用介质对照表
安全阀型号很多，种类也很多，根据结构来分有弹簧式安全阀、杠杆式安全阀、先导式安全阀（脉冲安全阀）；根据型号来分有A21H安全阀、A28X安全阀、A41H安全阀、A48Y安全阀等。

一般新手在选用安全阀的时候，不知道什么介质应该选用什么样的安全阀型号的产品。

为了方便大家选用适宜的安全阀，上海五岳在这里介绍一下常用安全阀型号及相关的技术数据。

对于许多特殊形式的安全阀，这里就不再详述。

按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀。

微启式安全阀的开启行程高度为： <0.05d0（最小排放喉部口径）；全启式安全阀开启高度为w 0.25d0 （最小排放喉部口径）。

在水管道上，应采用微启式安全阀；在蒸汽管道上，可根据所需排放量的大小，采用全启式安
全阀或微启式安全阀。

安全阀型号1. 引言安全阀是一种用于控制和保护系统的安全装置，用于保护设备和管道免受超压或过热的损害。

不同的工业领域和应用场景需要使用不同型号的安全阀来满足特定需求。

本文将介绍几种常见的安全阀型号，包括绝对压力安全阀、相对压力安全阀和电磁安全阀。

2. 绝对压力安全阀绝对压力安全阀是一种通过调整阀芯的弹簧预压力来控制阀门开启和关闭的安全装置。

当系统内的压力超过预设值时，阀芯将被推开，释放压力。

绝对压力安全阀通常用于对系统中的绝对压力进行控制和保护。

以下是绝对压力安全阀的主要特点： - 标准型号：521-A - 调节范围：0.5MPa至10MPa - 最大流量：1000L/min - 最高工作温度：200°C - 主要材料：不锈钢、铜3. 相对压力安全阀相对压力安全阀是一种通过调整阀盖和弹簧的预压力来控制阀门开启和关闭的安全装置。

当系统内的压力超过阀门预设值时，阀盖会被推开，从而释放压力。

相对压力安全阀广泛应用于管道系统和容器设备中。

以下是相对压力安全阀的主要特点： - 标准型号：857-B - 调节范围：0.1MPa至1.6MPa - 最大流量：500L/min - 最高工作温度：150°C - 主要材料：铸铁、黄铜4. 电磁安全阀电磁安全阀是一种通过电磁阀控制开关来控制阀门的安全装置。

当系统内的压力超过设定值时，电磁阀将打开，导致阀门开启，从而释放压力。

电磁安全阀通常用于需要远程控制和自动化操作的系统中。

以下是电磁安全阀的主要特点： - 标准型号：EMV-100 - 额定压力：1.0MPa - 最大流量：1000L/min - 控制方式：电磁阀控制 - 主要材料：不锈钢、铝合金5. 应用场景不同型号的安全阀适用于不同的应用场景。

绝对压力安全阀通常用于液化气站、蒸汽系统和化学工艺中的超压保护。

相对压力安全阀适用于供水、采暖和空调系统中的压力保护。

电磁安全阀适用于需要远程控制和自动化操作的系统，如工业自动化系统和管道输送系统。

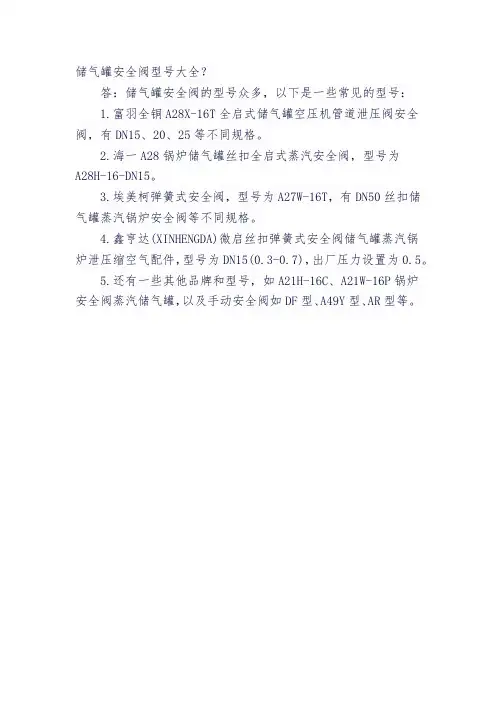

储气罐安全阀型号大全？
答：储气罐安全阀的型号众多，以下是一些常见的型号：
1.富羽全铜A28X-16T全启式储气罐空压机管道泄压阀安全阀，有DN15、20、25等不同规格。

2.海一A28锅炉储气罐丝扣全启式蒸汽安全阀，型号为
A28H-16-DN15。

3.埃美柯弹簧式安全阀，型号为A27W-16T，有DN50丝扣储气罐蒸汽锅炉安全阀等不同规格。

4.鑫亨达(XINHENGDA)微启丝扣弹簧式安全阀储气罐蒸汽锅
炉泄压缩空气配件，型号为DN15(0.3-0.7)，出厂压力设置为0.5。

5.还有一些其他品牌和型号，如A21H-16C、A21W-16P锅炉
安全阀蒸汽储气罐，以及手动安全阀如DF型、A49Y型、AR型等。

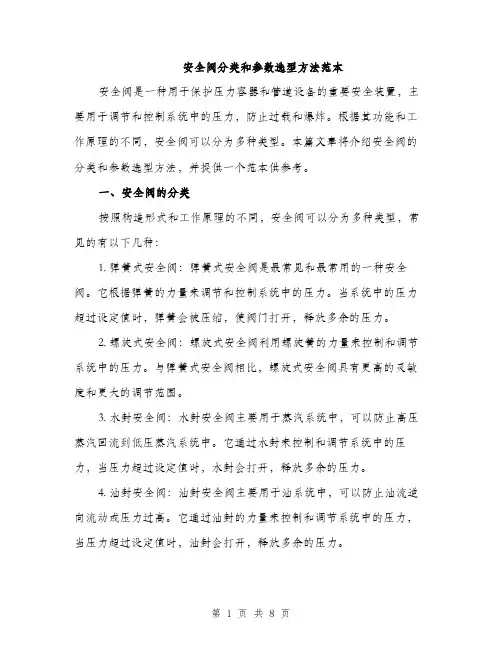

安全阀分类和参数选型方法范本安全阀是一种用于保护压力容器和管道设备的重要安全装置，主要用于调节和控制系统中的压力，防止过载和爆炸。

根据其功能和工作原理的不同，安全阀可以分为多种类型。

本篇文章将介绍安全阀的分类和参数选型方法，并提供一个范本供参考。

一、安全阀的分类按照构造形式和工作原理的不同，安全阀可以分为多种类型，常见的有以下几种：1. 弹簧式安全阀：弹簧式安全阀是最常见和最常用的一种安全阀。

它根据弹簧的力量来调节和控制系统中的压力。

当系统中的压力超过设定值时，弹簧会被压缩，使阀门打开，释放多余的压力。

2. 螺旋式安全阀：螺旋式安全阀利用螺旋簧的力量来控制和调节系统中的压力。

与弹簧式安全阀相比，螺旋式安全阀具有更高的灵敏度和更大的调节范围。

3. 水封安全阀：水封安全阀主要用于蒸汽系统中，可以防止高压蒸汽回流到低压蒸汽系统中。

它通过水封来控制和调节系统中的压力，当压力超过设定值时，水封会打开，释放多余的压力。

4. 油封安全阀：油封安全阀主要用于油系统中，可以防止油流逆向流动或压力过高。

它通过油封的力量来控制和调节系统中的压力，当压力超过设定值时，油封会打开，释放多余的压力。

5. 止回阀：止回阀是一种用于防止流体逆流的装置，也可以用作安全阀。

它可以在流体压力超过设定值时自动关闭，防止压力过高造成危险。

二、安全阀的参数选型方法选择适合的安全阀对于保护设备和人员的安全非常重要。

在进行参数选型时，需要考虑以下几个关键因素：1. 设备类型和工作环境：不同的设备和工作环境对安全阀的要求不同，需要根据实际情况选择适合的安全阀类型和规格。

2. 压力范围：根据系统的工作压力范围选择合适的安全阀。

安全阀的额定压力应略高于系统的最高工作压力。

3. 流量要求：根据系统的流量要求选择合适的安全阀。

安全阀的流量系数需要满足系统的流量要求，以保证阀门能够及时打开释放多余的压力。

4. 排放介质：根据系统的排放介质选择合适的安全阀材质。

阀门产品样本罗浮阀门集团有限公司目录1、A21型PN16~40外螺纹连接弹簧封闭微启式安全阀 (1)2、A21型PN64~100外螺纹连接弹簧封闭微启式安全阀 (2)3、A21型PN160~320外螺纹连接弹簧封闭微启式安全阀 (3)4、A27H-10、A27H-16型外螺纹连接弹簧带扳手微启式安全阀 (4)5、A28H型PN16外螺纹连接弹簧带扳手全启式安全阀 (5)6、A37H、A43H型PN16~40双联弹簧带扳手微启式安全阀 (6)7、A38Y型PN16~40双联弹簧带扳手全启式安全阀 (8)8、A40Y型PN16~64带散热片弹簧封闭全启式安全阀 (10)9、A41H、A41Y型PN16~100弹簧封闭微启式安全阀 (12)10、A41Y型PN160~320弹簧封闭微启式安全阀 (15)11、A42F、A42Y、KA42Y（抗硫）型PN16~100弹簧封闭全启式安全阀 (17)12、42Y型PN160~320弹簧封闭全启式安全阀 (21)13、WA42Y型PN16~40波纹管弹簧全启式安全阀 (22)14、A44Y型PN16~100弹簧封闭带扳手全启式安全阀 (22)15、A44Y型PN160~320弹簧封闭带扳手全启式安全阀 (26)16、A47H型PN16~40弹簧带扳手微启式安全阀 (27)17、A48Y型PN16~100弹簧带扳手全启式安全阀 (29)18、A48SH型PN16~40弹簧带扳手全启式安全阀 (32)19、A48SH型PN64~160高温高压弹簧带扳手全启式安全阀 (34)20、A42Y-P5545V、A62Y-P55140V型气控碟形弹簧安全阀 (36)21、A68Y型对焊连接弹簧全启式安全阀 (37)22、A49H-40型主安全阀及配套GA49H-40型冲量安全阀 (38)23、A49Y-100、A49Y-100V型主安全阀及其配套冲量安全阀 (40)24、A69Y-P54140V型DN100主安全阀及其配套冲量安全阀 (42)25、A69Y-100、A69Y-100V型DN150主安全阀及其配套冲量安全阀 (43)26、GA41H型PN16~40杠杆式安全阀 (44)27、GA42H型PN16~100单杠杆式安全阀 (45)28、GA44H型PN16~64双杠杆式安全阀 (47)29、A411F-25、A412F-25、NA42F-25型内装式安全阀 (48)30、JA22H-2.5、JA22W-2.5P型外螺纹连接静重式安全阀 (50)31、FA72W型PN10真空负压安全阀 (51)32、AH42F型平衡式安全回流阀 (52)33、A61型弹簧微启式安全阀 (53)34、AY42HPN400型、LA802Y-600型安全溢流阀 (55)35、石化专用安全阀 (57)36、AQ-20型空压机安全阀 (58)37、LFA46F型先导式安全阀系列 (59)1、A21型PN16～40外螺纹连接弹簧封闭微启式安全阀使用范围：本产品可用于石油、化工行业。

SUBPROJECT图号DWG. NO.设计阶段STAGE1234567891011121314151617181920212223242526272829313233设计日期校核日期审核日期RevDESD.DATECHKD.DATEAPPD.DATE本文件产权属Chengda 所有, 未经Chengda 书面许可不准复制或转让第三方.煤气化装置Pressure Relief ValveA-01Data Sheet工程设计第 1 页共7页SHEET OFG E N E R A L 概要Tag no. 位号SV0101ReQuired Quantity 数量(台)1Supplier's model no. 厂商型号Code 标准号API-520C O N N 连接方式Nominal pipe size Inlet | Outlet 进口/出口尺寸DN20DN32Flg rating & facing, thrd or wld 法兰等级及连接面形式PN100 RF Service 安装位置煤浆缓冲罐P&ID 所在P&ID 号A-01PN16 RF M A T E R I A L 材料Body | Bonnet 阀体 | 阀帽SS 厂商标准Trim | Bellows 阀芯 | 波纹管厂商标准Resilient seat seal 阀座密封SS304Spring/Pilot 弹簧/先导管S I Z I N G B A S I S / S E R V I C E C O N D I T I O N S 尺寸依据/操作条件Controlling cause of overpressure 超压的控制原因系统超压Fluid and State 介质和相态煤浆Required flow rate (per valve)-kg/hr 单阀的流量/Mol wt or sp gr at flowing temp-kg/kmol泄放温度下的气体分子量或液体比重-kg/kmol Variable back pressure-kPag 动背压1250Viscosity at flowing temp-cP 泄放温度下的粘度Oper press | Set press-MPag 操作压力|整定压力36Oper temp | Flowing temp (max/min)-℃操作温度 | 泄放温度-℃AMBAMBConstant back pressure-kPag 静背压0Back pressure capacity correction 背压修正系数Overpressure % 超压100Compressibility factor 压缩因子/Ratio of specific heats 绝热指数/Coef of disch | Supht correction (steam)流量系数 | 蒸汽过热系数/O R I F I C E 阀孔Calculated area-mm2 计算的喉径面积/Selected area | Letter designation 选择的喉径面积 | 指定的代号/Rupture disk tag | Comb capacity correction 爆破片位号 | 组合后能力校正O T H E R S 其它Lifting Lever Required 是否带扳手否Valve Type 阀门类型全启式Miscellaneous 杂项D30Valve capacity-kg/hr 阀的能力/N O T E S 注释1. 连接法兰标准HG-T20592~20635-2009。

常用安全阀型号及适用介质对照表一、安全阀概述安全阀是工业生产中常用的压力容器安全附件，主要用于防止容器内压力超过设计压力，确保设备的安全运行。

根据不同的使用场景和介质特性，安全阀的型号和结构也会有所不同。

本对照表将为您详细介绍常用安全阀的型号及其适用介质，以便您根据实际需求选择合适的安全阀。

二、常用安全阀型号及适用介质1. 弹簧式安全阀弹簧式安全阀是一种利用弹簧力与介质压力相平衡的原理，实现自动启闭的阀门。

适用于气体、液体、蒸汽等介质的压力容器和管道系统。

2. 先导式安全阀先导式安全阀是一种利用先导介质控制主阀启闭的阀门，适用于高压、大口径的场合。

适用于气体、液体、蒸汽等介质的压力容器和管道系统。

3. 静态式安全阀静态式安全阀是一种无需外力作用，依靠介质压力直接推动阀瓣开启的阀门。

适用于气体、液体、蒸汽等介质的压力容器和管道系统。

4. 爆破片式安全阀爆破片式安全阀是一种利用爆破片在压力达到设定值时破裂，实现压力释放的阀门。

适用于气体、液体、蒸汽等介质的压力容器和管道系统。

5. 隔膜式安全阀隔膜式安全阀是一种利用隔膜与介质接触，实现压力释放的阀门。

适用于腐蚀性、有毒、易燃易爆等介质的压力容器和管道系统。

6. 磁性安全阀磁性安全阀是一种利用磁性原理，实现压力释放的阀门。

适用于气体、液体、蒸汽等介质的压力容器和管道系统。

7. 旋塞式安全阀旋塞式安全阀是一种利用旋塞与阀座之间的间隙，实现压力释放的阀门。

适用于气体、液体、蒸汽等介质的压力容器和管道系统。

8. 球形安全阀球形安全阀是一种利用球形阀瓣与阀座之间的间隙，实现压力释放的阀门。

适用于气体、液体、蒸汽等介质的压力容器和管道系统。

9. 角式安全阀角式安全阀是一种安装于管道转角处，实现压力释放的阀门。

适用于气体、液体、蒸汽等介质的压力容器和管道系统。

10. 直通式安全阀直通式安全阀是一种安装于管道直通处，实现压力释放的阀门。

适用于气体、液体、蒸汽等介质的压力容器和管道系统。

常用安全阀型号及适用介质对照表
安全阀型号很多,种类也很多,根据结构来分有、杠杆式安全阀、脉冲安全阀；根据型号来分有A21H安全阀、A28X安全阀、A41H安全阀、A48Y安全阀等;一般新手在选用安全阀的时候,不知道什么介质应该选用什么样的安全阀型号的产品;为了方便大家选用适宜的安全阀,上海五岳在这里介绍一下常用安全阀型号及相关的技术数据;对于许多特殊形式的安全阀,这里就不再详述;
全启式安全阀开启高度为≤最小排放喉部口径;在水管道上,应采用微启式安全阀；在蒸汽管道上,可根据所需排放量的大小,采用全启式安全阀或微启式安全阀;。

安全阀的型号都有哪些最近一个山东德州的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于安全阀的问题，其实安全阀是一种自动阀门，主要用于锅炉、压力容器和管道设备上，以保证系统不因压力过高而发生事故，对设备运行和作业人员的安全起到重要保护作用。

北高科阀门提醒您安全阀的型号众多，根据结构形式、加载方式、介质排放方式等不同，可以有多种分类。

弹簧式安全阀弹簧式安全阀依靠弹簧力来平衡阀瓣的压力，适用于大多数应用场景。

常见的型号有：- A47H-16C：适用于水、蒸汽，公称压力1.6MPa，最高适用温度350℃。

- A41H-16C：适用于水、空气、油，公称压力1.6MPa，最高适用温度300℃。

杠杆式安全阀杠杆式安全阀通过杠杆和重锤来平衡阀瓣，适用于高压和大口径场合。

脉冲式安全阀脉冲式安全阀适用于需要快速泄压的场合，如锅炉和压力容器。

微启式安全阀微启式安全阀的开启高度小，适用于液体介质，防止介质大量泄漏。

全启式安全阀全启式安全阀的开启高度大，适用于气体介质，泄放量大。

先导式安全阀先导式安全阀依靠从导阀排出介质来驱动或控制，适用于高压、大口径的场合。

选型考虑因素选择合适的安全阀，需要综合考虑以下因素：1. 工作压力：安全阀的工作压力应与系统工作压力相匹配。

2. 工作温度：安全阀的材料和设计应能承受系统的最高工作温度。

3. 介质特性：根据介质的腐蚀性、粘度、毒性等特性选择合适的安全阀。

4. 泄放能力：安全阀的泄放面积应满足系统的最大泄放需求。

5. 安装条件：考虑安装空间、管道方向、维护方便性等因素。

6. 法规要求：遵守相关的安全法规和标准，如API、ASME等。

维护与保养选择合适的安全阀只是第一步，正确的维护和保养同样重要。

定期检查安全阀的密封性能、弹簧张力和阀瓣动作，确保其在关键时刻能够可靠工作。

北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。
