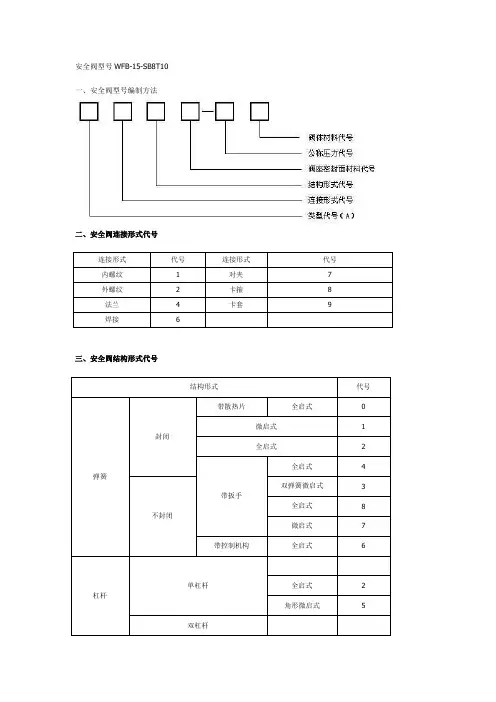

安全阀型号WFB-15-SB8T10
一、安全阀型号编制方法
二、安全阀连接形式代号
连接形式代号连接形式代号
内螺纹 1 对夹7
外螺纹 2 卡箍8
法兰 4 卡套9
焊接 6
三、安全阀结构形式代号
结构形式代号
弹簧
封闭
带散热片全启式0
微启式 1
全启式 2
带扳手
全启式 4 不封闭
双弹簧微启式 3
全启式8
微启式7
带控制机构全启式 6
杠杆
单杠杆全启式 2
角形微启式 5
双杠杆
四、阀座密封面材料代号
注：当阀座和阀办密封面材料不同时，用低硬度材料代号。
五、安全阀公称压力代号
公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。
当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数。
如：工作温度为540℃，工作压力为10MPa的阀门，其代号为P54100。
六、安全阀阀体材料代号
注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。

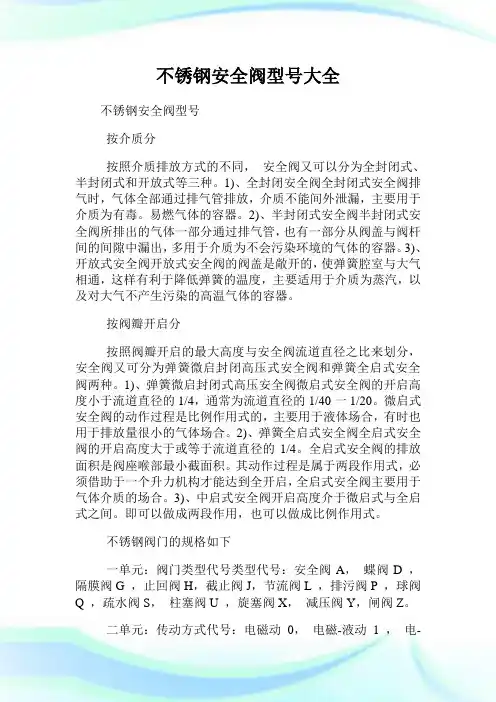

不锈钢安全阀型号大全不锈钢安全阀型号按介质分按照介质排放方式的不同，安全阀又可以分为全封闭式、半封闭式和开放式等三种。
1)、全封闭安全阀全封闭式安全阀排气时，气体全部通过排气管排放，介质不能间外泄漏，主要用于介质为有毒。
易燃气体的容器。
2)、半封闭式安全阀半封闭式安全阀所排出的气体一部分通过排气管，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体的容器。
3)、开放式安全阀开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。
按阀瓣开启分按照阀瓣开启的最大高度与安全阀流道直径之比来划分，安全阀又可分为弹簧微启封闭高压式安全阀和弹簧全启式安全阀两种。
1)、弹簧微启封闭式高压安全阀微启式安全阀的开启高度小于流道直径的1/4，通常为流道直径的1/40一1/20。
微启式安全阀的动作过程是比例作用式的，主要用于液体场合，有时也用于排放量很小的气体场合。
2)、弹簧全启式安全阀全启式安全阀的开启高度大于或等于流道直径的1/4。
全启式安全阀的排放面积是阀座喉部最小截面积。
其动作过程是属于两段作用式，必须借助于一个升力机构才能达到全开启，全启式安全阀主要用于气体介质的场合。
3)、中启式安全阀开启高度介于微启式与全启式之间。
即可以做成两段作用，也可以做成比例作用式。
不锈钢阀门的规格如下一单元：阀门类型代号类型代号：安全阀A，蝶阀D ，隔膜阀G ，止回阀H，截止阀J，节流阀L ，排污阀P ，球阀Q ，疏水阀S，柱塞阀U ，旋塞阀X，减压阀Y，闸阀Z。
二单元：传动方式代号：电磁动0，电磁-液动1 ，电-液动2 ，蜗轮3 ，正齿轮4 ，伞齿轮5，气动6 ，液动7 ，气-液动8，电动9，手柄手轮无代号三单元：连接型式连接方式代号：内螺纹1，外螺纹2，两不同连接3，法兰4焊接6 对夹7 卡箍8 卡套9。
四单元：结构型式,每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法闸阀结构形式代号明杆楔式弹性闸板0，刚性单闸板1，双闸板2，平行式单闸板3，双闸板4，暗杆楔式单闸板5，双闸板6，平行式单闸板7，双闸板8;弹簧封闭带散热片全启式0，微启式1，全启式2，不封闭双弹簧微启式3，带扳手全启式4，杠杆式 5 ，带控制机构全启式6，微启式7，全启式8，脉冲式9;直接作用波纹管式1，直接作用薄膜式2，先导活塞式3，先导波纹管式4，先导薄膜式不锈金刚焊接安全操作规程1、不锈钢焊接的焊工应具备电焊工的安全操作技能外，还必须熟练地掌握氩弧焊接、等离子切割、不锈酸洗钝化等方面的安全防护和安全操作规程。
安全阀的结构型式及几何尺寸赛飜启封弑離妗阀粧弼詮航穂蹶绷帝腐攒饰姗雌蚀L-載鈿封闭式姓购封冈全开型頫安全隔封用全开型弾巔鋪L.「」L(AS)(TA型〉双联般封闭附式安鋪戦微启封闭式姓阀安全阀使用范围121 7-8057014 外螺纹 弹簧微 启式 安全阀 A21F-16封 —弹簧安全阀A21H-16CA21H-25A21H-40 A21H — 64 A21W —16F阀体材质使用温度适用介质 公称压力 (PN) 16 25 40(PN25) 40(PN40) 弹簧微 启封闭 式100 安全阀■ 320L 公称TA2J16 厶称'诵径DNTA2H4015A3L16 TA3L' Cr5M o550尺L 1 5920 625 A3K40 1520TA3Kg25AnPI6 TA4P 15620 25 A4N1) '15TAnN40A6R1 20 [62515TA6Q1615TA6QH 20TA6R "40—钢Cr 50i o碳钢40r5M 。
35钢 Cr 40io 50钢 35Cr5Mo40钢 碳钢35Cr5M O=68 300Hp 〜5506464300 do16 78 596878 60 68 60 68 78 82 6030 )1035520 油品、蒸汽G油賂，，蒸汽 油品74蒸汽油品，”蒸汽 重量kg1.252.5-2512 30 68 ),4斯0 103 油品、蒸汽 16 20 沾口 孕* 油品、、蒸汽 -25 64300 12 油品、蒸汽 30 0 64550-25301033OO 66 0 〜355-25 64300 30 16 1216 油品，蒸汽 油品、蒸汽 油品、蒸汽 油品，蒸汽 卜海阀门厂安全阀整定压力分级 A21W-40P1〜 1.31.3 1.6CA 141 —-16C>13 —16A41H-—32— 法兰：入口 PI >40 —出口 PN >100 —130 >160 —190 1520 25整 1.6 十 25 2 〜2.5 ~32 >16 4020 >16 >16>32125 1>50 三、其他阀门厂安全法兰：入口 PN40 出口 PN16 公称压力(PN) 10 161—235 68表60 30)105550 10——〜300660 — 550 068 1 20 10 12 16°5单位: 66 12 油品、蒸汽 油品、蒸汽油品，蒸汽0.1MPa)5350 20801—00■—4032 4c 54)5—160 )8—220 100 405定 2J0 〜3 15 68压3854 10020?0 〜250530>2060 -415 —1357>20 — 2560 0910 —5。

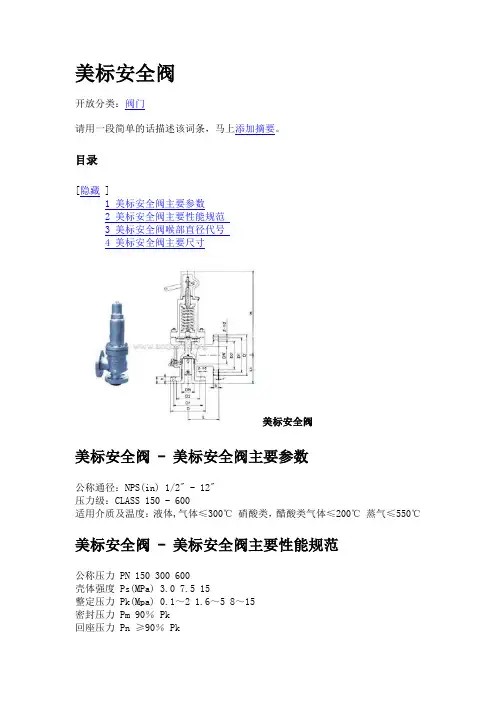

美标安全阀开放分类：阀门请用一段简单的话描述该词条，马上添加摘要。
目录[隐藏 ]1 美标安全阀主要参数2 美标安全阀主要性能规范3 美标安全阀喉部直径代号4 美标安全阀主要尺寸美标安全阀美标安全阀 - 美标安全阀主要参数公称通径：NPS(in) 1/2" - 12"压力级：CLASS 150 - 600适用介质及温度：液体,气体≤300℃ 硝酸类，醋酸类气体≤200℃ 蒸气≤550℃ 美标安全阀 - 美标安全阀主要性能规范公称压力 PN 150 300 600壳体强度 Ps(MPa) 3.0 7.5 15整定压力 Pk(Mpa) 0.1～2 1.6～5 8～15密封压力 Pm 90％ Pk回座压力Pn ≥90％ Pk排放压力Pp ≤1.1 Pk开启高度H(mm) ≥ 1/4 d0适用温度C ≤300℃P、R ≤200℃适用介质 C 气体、液体P、R 甲铵美标安全阀 - 美标安全阀喉部直径代号代号直径代号直径D 10 L 50E 13 M 55F 16 N 60G 20.5 P 72H 26 Q 96J 33 R 115K 40 T 148美标安全阀 - 美标安全阀主要尺寸YFWA42C150，YFWA42C150P，YFWA42C150R美标安全阀主要尺寸公称通径尺寸DN(in) d0 D D1 D2 b t Z-Φd DN' D' D1' D2' b' t' Z-Φd' L L1 H1/2"×3/4" D 89 60.5 35 12 18 4-15 20 98 70 43 14 1.6 4-15 90 90 260 3/4"×1" D 98 70 43 14 24 4-15 25 108 79.5 51 15 1.6 4-15 96 92 260 1"×1 1/2 " D 108 79.5 51 15 22 4-15 40 127 98.5 73 18 1.6 4-15 115 105 2801"×2" D 108 79.5 51 15 22 4-15 50 152 120.5 92 18 1.6 4-19 115 105 280 1 1/2 "×2" G 127 98.5 73 18 24 4-15 50 152 120.5 92 18 1.6 4-19 121 124 3101 1/2 "×2 1/2 " G 127 98.5 73 18 24 4-15 65 178 139.5 105 20 1.6 4-19 121 124 3101 1/2 "×3" G 127 98.5 73 18 24 4-15 80 190 152.5 127 22 1.6 4-19 124 130 3102"×2 1/2 " H 152 120.5 92 18 24 4-19 65 178 139.5 105 20 1.6 4-19 124 130 3502"×3" J 152 120.5 92 18 24 4-19 80 190 152.5 127 22 1.6 4-19 124 130 350 2 1/2 "×4" J 178 139.5 105 20 27 4-19 100 229 190.5 157 24 1.6 8-19 143 137 4303"×4" L 190 152.5 127 22 32 4-19 100 229 190.5 157 24 1.6 8-19 162 156 4904"×6" N 229 190.5 157 24 36 8-19 150 279 241.5 216 26 1.6 8-22 229 181 6106"×8" P 279 241.5 216 26 36 8-22 200 343 298.5 270 29 1.6 8-22 241 240 8408"×10" R 343 298.5 270 29 39 8-22 250 406 362 324 31 1.6 12-25 279 276 99012"×14" T 483 432 381 32 42 12-25 350 533 476 413 35 1.6 12-28 370 360 1040YFA44C300，YFA44C300R美标安全阀主要尺寸公称通径尺寸(DN)ind0 D D1 D2 b t Z-Φd DN＇ D＇ D1＇ D2＇ b＇ t＇ Z-Φd＇ L L1 H 1/2"×3/4" D 95 66.5 35 15 6 4-15 20 98 70 43 14 1.6 4-15 90 90 2603/4"×1" D 117 82.5 43 16 10 4-19 25 108 79.5 51 15 1.6 4-15 96 92 260 1"× 1 1/2 " D 124 90 51 18 7 4-19 40 127 98.5 73 18 1.6 4-15 115 105 280 1"×2" D 124 90 51 18 6 4-19 50 152 120.5 92 18 1.6 4-19 115 105 201 1/2 "× 2" F 156 114.5 73 20 6 4-22 50 152 120.5 92 18 1.6 4-19 121 124 3101 1/2 "×2 1/2 " F 156 114.5 73 20 9 4-22 65 178 139.5 105 20 1.6 4-19 121 124 3101 1/2 "×3" F 156 114.5 73 20 6 4-22 80 190 152.5 127 22 1.6 4-19 124 130 3102"×2 1/2 " H 165 127 92 22 6 8-19 65 178 139.5 105 20 1.6 4-19 124 130 3502"×3" H 165 127 92 22 6 8-19 80 190 152.5 127 22 1.6 4-19 124 130 350 2 1/2 "×4" J 190 149.5 105 24 7 8-22 100 229 190.5 157 24 1.6 8-19 143 137 4303"×4" L 210 168 127 28 10 8-22 100 229 190.5 157 24 1.6 8-19 162 156 490 4"×6" N 254 200 157 32 12 8-22 150 279 241.5 216 26 1.6 8-22 229 181 610 6"×8" P 318 270 216 38 10 12-22 200 343 298.5 270 29 1.6 8-22 241 240 8408"×10" R 381 330 270 42 10 12-25 250 406 362 324 31 1.6 12-25 279 276 99010"×12" T 445 387.5 324 46 10 16-28 350 533 476 413 35 1.6 12-28 350 330 104注：出口法兰为150LbYFA44C600美标安全阀主要尺寸公称通径尺寸(mm)(DN)in do D D1 D2 b t Z-Φd DN＇ D＇ D1＇ D2＇ b＇ t＇ Z-Φd＇ L L1 H 3/4"×1" D 117 82.5 43 16 10 4-19 25 108 79.5 51 15 1.6 4-15 96 92 280 1"×2" D 124 90 51 19 6 4-19 50 152 120.5 92 18 1.6 4-19 115 105 300 1 1/2 "×2" F 156 114.5 73 22 10 4-22 50 152 120.5 92 18 1.6 4-19 152 124 3001 1/2 "×2 1/2" F 156 114.5 73 22 9 4-22 65 178 139.5 105 20 1.6 4-19 152124 3301 1/2" ×3 F 156 114.5 73 22 6 4-22 80 190 152.5 127 22 1.6 4-19 152 124 3302"×2 1/2" H 165 127 92 26 6 8-19 65 178 139.5 105 20 1.6 4-19 162 154 3302"×3" H 165 127 92 26 6 8-19 80 190 152.5 127 22 1.6 4-19 162 154 360 2 1/2" ×4" K 190 149.5 105 29 7 8-22 100 229 190.5 157 247 1.6 8-19 143 165 3603"×4" K 210 168 127 32 10 8-22 100 229 190.5 157 24 1.6 8-19 162 155 440 4"×6" N 273 215.9 157 38 12 8-25 150 279 241.5 216 26 1.6 8-22 210 200 6106"×8" P 356 292 216 46 10 12-28 200 343 298.5 270 29 1.6 8-22 241 240 625故障一是安全阀漏气。
弹簧微起式安全阀规格型号及参数
弹簧微启式安全阀有多种不同的规格和型号，以下是其中几种常见的规格和型号及其参数：
1. A41Y-C铸钢型：口径范围为DN15\~DN300，适用温度≤200°C，适用介质为水、蒸汽、油品，腐蚀性介质。
阀座、阀体、调节圈和阀瓣的材料可能不同。
2. A61Y弹簧式高压安全阀：公称通径为10MM\~25MM，使用压力为
16MPA\~32MPA，连接方式为焊接式带活动接头。
主要功能是泄压保护作用，使用介质为空气、石油气、腐蚀性气体。
材质为铸钢或不锈钢，标准可能因机械部标准或定做非标而异。
此外，还有A41Y-P 304不锈钢型、A41-R 316不锈钢型、A42Y-R3 316L 不锈钢型等型号。
弹簧微启式安全阀的具体规格和型号以及参数可能因不同的生产厂家和应用领域而有所差异，因此在实际使用中，需要结合具体的使用环境和要求进行选择。
同时，为了保证安全阀的正常使用和性能，需要定期进行检查和维护。

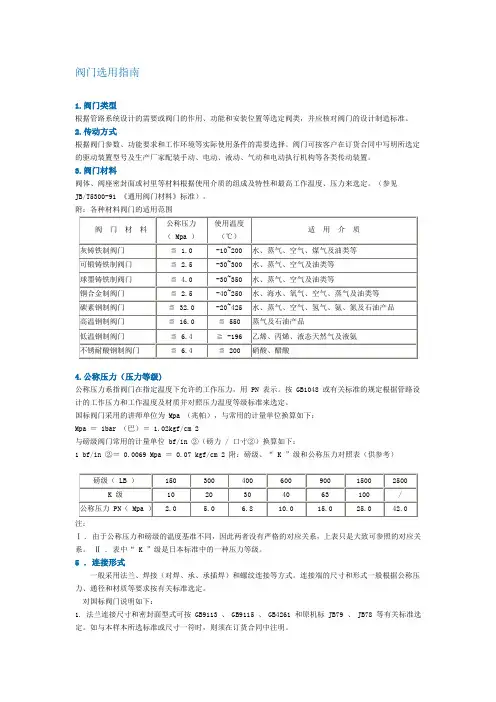

各类阀门型号大全各类阀门型号大全阀门选用指南1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。
2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。
阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。
3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。
（参见JB/T5300-91 《通用阀门材料》标准）。
附：各种材料阀门的适用范围阀门材料公称压力（ Mpa ）使用温度（℃）适用介质灰铸铁制阀门≦ 1.0 -10~200 水、蒸气、空气、煤气及油类等可锻铸铁制阀门≦ 2.5 -30~300 水、蒸气、空气及油类等球墨铸铁制阀门≦ 4.0 -30~350 水、蒸气、空气及油类等铜合金制阀门≦ 2.5 -40~250 水、海水、氧气、空气、蒸气及油类等碳素钢制阀门≦ 32.0 -20~425 水、蒸气、空气、氢气、氨、氮及石油产品高温钢制阀门≦ 16.0 ≦ 550 蒸气及石油产品低温钢制阀门≦ 6.4 ≧ -196 乙烯、丙烯、液态天然气及液氨不锈耐酸钢制阀门≦ 6.4 ≦ 200 硝酸、醋酸4.公称压力（压力等级)公称压力系指阀门在指定温度下允许的工作压力，用PN 表示。
按GB1048 或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定。
国标阀门采用的讲师单位为 Mpa （兆帕），与常用的计量单位换算如下：Mpa ＝ 1bar （巴）＝ 1.02kgf/cm 2与磅级阀门常用的计量单位bf/in ②（磅力 / 口寸②）换算如下：1 bf/in ②＝ 0.0069 Mpa ＝ 0.07 kgf/cm2 附：磅级、“ K ”级和公称压力对照表（供参考）磅级（ LB ）150 300 400 600 900 1500 2500 K 级10 20 30 40 63 100 / 公称压力 PN（ Mpa ）2.0 5.0 6.8 10.0 15.0 25.0 42.0 注：Ⅰ . 由于公称压力和磅级的温度基准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。
安全阀分类和参数选型方法范本安全阀是一种用于保护压力容器和管道设备的重要安全装置，主要用于调节和控制系统中的压力，防止过载和爆炸。
根据其功能和工作原理的不同，安全阀可以分为多种类型。
本篇文章将介绍安全阀的分类和参数选型方法，并提供一个范本供参考。
一、安全阀的分类按照构造形式和工作原理的不同，安全阀可以分为多种类型，常见的有以下几种：1. 弹簧式安全阀：弹簧式安全阀是最常见和最常用的一种安全阀。
它根据弹簧的力量来调节和控制系统中的压力。
当系统中的压力超过设定值时，弹簧会被压缩，使阀门打开，释放多余的压力。
2. 螺旋式安全阀：螺旋式安全阀利用螺旋簧的力量来控制和调节系统中的压力。
与弹簧式安全阀相比，螺旋式安全阀具有更高的灵敏度和更大的调节范围。
3. 水封安全阀：水封安全阀主要用于蒸汽系统中，可以防止高压蒸汽回流到低压蒸汽系统中。
它通过水封来控制和调节系统中的压力，当压力超过设定值时，水封会打开，释放多余的压力。
4. 油封安全阀：油封安全阀主要用于油系统中，可以防止油流逆向流动或压力过高。
它通过油封的力量来控制和调节系统中的压力，当压力超过设定值时，油封会打开，释放多余的压力。
5. 止回阀：止回阀是一种用于防止流体逆流的装置，也可以用作安全阀。
它可以在流体压力超过设定值时自动关闭，防止压力过高造成危险。
二、安全阀的参数选型方法选择适合的安全阀对于保护设备和人员的安全非常重要。
在进行参数选型时，需要考虑以下几个关键因素：1. 设备类型和工作环境：不同的设备和工作环境对安全阀的要求不同，需要根据实际情况选择适合的安全阀类型和规格。
2. 压力范围：根据系统的工作压力范围选择合适的安全阀。
安全阀的额定压力应略高于系统的最高工作压力。
3. 流量要求：根据系统的流量要求选择合适的安全阀。
安全阀的流量系数需要满足系统的流量要求，以保证阀门能够及时打开释放多余的压力。
4. 排放介质：根据系统的排放介质选择合适的安全阀材质。

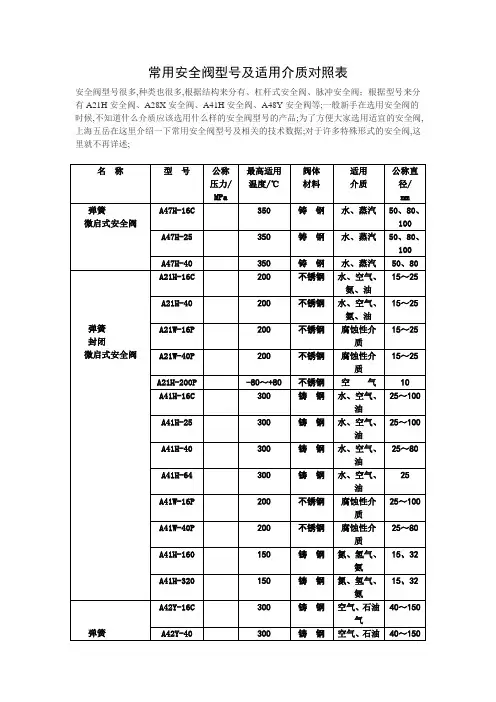

常用安全阀型号及适用介质对照表
安全阀型号很多,种类也很多,根据结构来分有、杠杆式安全阀、脉冲安全阀；根据型号来分有A21H安全阀、A28X安全阀、A41H安全阀、A48Y安全阀等;一般新手在选用安全阀的时候,不知道什么介质应该选用什么样的安全阀型号的产品;为了方便大家选用适宜的安全阀,上海五岳在这里介绍一下常用安全阀型号及相关的技术数据;对于许多特殊形式的安全阀,这里就不再详述;
全启式安全阀开启高度为≤最小排放喉部口径;在水管道上,应采用微启式安全阀；在蒸汽管道上,可根据所需排放量的大小,采用全启式安全阀或微启式安全阀;。
阀门选用指南1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准. 2。
传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。
阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。
3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定.（参见JB/T5300—91 《通用阀门材料》标准）。
附：各种材料阀门的适用范围4.公称压力（压力等级）公称压力系指阀门在指定温度下允许的工作压力,用 PN 表示。
按 GB1048 或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定。
国标阀门采用的讲师单位为 Mpa （兆帕),与常用的计量单位换算如下：Mpa ＝ 1bar （巴）＝ 1.02kgf/cm 2与磅级阀门常用的计量单位bf/in ②(磅力 / 口寸②）换算如下：1 bf/in ②＝ 0.0069 Mpa ＝ 0.07 kgf/cm2 附：磅级、“ K ”级和公称压力对照表(供参考）注：Ⅰ . 由于公称压力和磅级的温度基准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。
Ⅱ 。
表中“ K ”级是日本标准中的一种压力等级。
5 ．连接形式一般采用法兰、焊接（对焊、承、承插焊）和螺纹连接等方式。
连接端的尺寸和形式一般根据公称压力、通径和材质等要求按有关标准选定。
对国标阀门说明如下：1. 法兰连接尺寸和密封面型式可按 GB9113 、 GB9115 、 GB4261 和原机标 JB79 、 JB78 等有关标准选定。
如与本样本所选标准或尺寸一符时，则须在订货合同中注明。
2. 对焊端连接按GB12224 的规定.3.承插焊端连接按 JB/T1751 的规定。
4. 内螺纹连接按 GB7306 圆锥管螺纹的规定。
5. 外螺纹连接按 FB7307 管螺纹或 GB196 、 GB197 普通螺纹的规定。
阀门选用指南1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。
2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。
阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。
3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。
（参见JB/T5300-91 《通用阀门材料》标准）。
附：各种材料阀门的适用范围4.公称压力（压力等级)公称压力系指阀门在指定温度下允许的工作压力，用 PN 表示。
按 GB1048 或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定。
国标阀门采用的讲师单位为 Mpa （兆帕），与常用的计量单位换算如下：Mpa ＝ 1bar （巴）＝ 1.02kgf/cm 2与磅级阀门常用的计量单位bf/in ②（磅力 / 口寸②）换算如下：1 bf/in ②＝ 0.0069 Mpa ＝ 0.07 kgf/cm2 附：磅级、“ K ”级和公称压力对照表（供参考）注：Ⅰ . 由于公称压力和磅级的温度基准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。
Ⅱ . 表中“ K ”级是日本标准中的一种压力等级。
5 ．连接形式一般采用法兰、焊接（对焊、承、承插焊）和螺纹连接等方式。
连接端的尺寸和形式一般根据公称压力、通径和材质等要求按有关标准选定。
对国标阀门说明如下：1. 法兰连接尺寸和密封面型式可按 GB9113 、 GB9115 、 GB4261 和原机标 JB79 、 JB78 等有关标准选定。
如与本样本所选标准或尺寸一符时，则须在订货合同中注明。
2. 对焊端连接按GB12224 的规定。
3.承插焊端连接按 JB/T1751 的规定。
4. 内螺纹连接按 GB7306 圆锥管螺纹的规定。
5. 外螺纹连接按 FB7307 管螺纹或 GB196 、 GB197 普通螺纹的规定。
止回阀底阀代号ADGHJLPQ第二功能作用名称代号第二功能作用名称代号保温型B 排渣型P 低温型Da 快速型Q防火型F （阀杆密封）波纹管型W缓闭型H ——节流阀排污阀球阀类型安全阀蝶阀隔膜阀阀门型号编制方法、阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应的，各生产厂可按自己的情况一单元：截止阀二单元当阀门还具有其他功能作用或带有其他特异结构时，在a低温型指允许使用温度低于-46℃以下的阀门。
球阀结隔膜阀结蝶阀结安全阀结旋塞阀结止回阀结方法、阀门编号说明、阀门命名、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法生产厂可按自己的情况制订出编号方法。
单元：阀门类型代号时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
二单元：传动方式连接阀杆操作结构形式的阀门，本代号省略，不表示；：常开式用6K、7K表示；常闭式用6B、7B表示；动装置的阀门用9B表示。
三单元：连接型式四单元：结构型式阿拉伯数字表示，按下表规定。
闸阀结构形式代号流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号膜阀结构形式代号塞阀结构形式代号回阀结构形式代号全阀结构形式代号压阀结构形式代号疏水阀结构形式代号污阀结构形式代号单元：密封副材料料不同时，以硬度低的材料代号表示。
单元：公称压力数值七单元：阀体材料压阀和钢制中压省略此项的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。
常用安全阀的型号及适用场合
安全阀的种类很多，制造厂商也不断推出许多新的结构形式，在选用时不免难于下手，为了方便选用适宜的安全阀，介绍一下常用安全阀的型号及相关的技术数据，见8-19表。
对于许多特殊形式的安全阀，不再详述。
表8-19 安全阀产品名称、型号、技术数据
按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀。
微启式安全阀的开启行程高度为：
≤0.05d0(最小排放喉部口径)；全启式安全阀开启高度为≤0.25d0（最小排放喉部口径）。
在水管道上，应采用微启式安全阀；在蒸汽管道上，可根据所需排放量的大小，采用全启式安全阀或微启式安全阀。
阀门产品样本罗浮阀门集团有限公司目录1、A21型PN16~40外螺纹连接弹簧封闭微启式安全阀 (1)2、A21型PN64~100外螺纹连接弹簧封闭微启式安全阀 (2)3、A21型PN160~320外螺纹连接弹簧封闭微启式安全阀 (3)4、A27H-10、A27H-16型外螺纹连接弹簧带扳手微启式安全阀 (4)5、A28H型PN16外螺纹连接弹簧带扳手全启式安全阀 (5)6、A37H、A43H型PN16~40双联弹簧带扳手微启式安全阀 (6)7、A38Y型PN16~40双联弹簧带扳手全启式安全阀 (8)8、A40Y型PN16~64带散热片弹簧封闭全启式安全阀 (10)9、A41H、A41Y型PN16~100弹簧封闭微启式安全阀 (12)10、A41Y型PN160~320弹簧封闭微启式安全阀 (15)11、A42F、A42Y、KA42Y（抗硫）型PN16~100弹簧封闭全启式安全阀 (17)12、42Y型PN160~320弹簧封闭全启式安全阀 (21)13、WA42Y型PN16~40波纹管弹簧全启式安全阀 (22)14、A44Y型PN16~100弹簧封闭带扳手全启式安全阀 (22)15、A44Y型PN160~320弹簧封闭带扳手全启式安全阀 (26)16、A47H型PN16~40弹簧带扳手微启式安全阀 (27)17、A48Y型PN16~100弹簧带扳手全启式安全阀 (29)18、A48SH型PN16~40弹簧带扳手全启式安全阀 (32)19、A48SH型PN64~160高温高压弹簧带扳手全启式安全阀 (34)20、A42Y-P5545V、A62Y-P55140V型气控碟形弹簧安全阀 (36)21、A68Y型对焊连接弹簧全启式安全阀 (37)22、A49H-40型主安全阀及配套GA49H-40型冲量安全阀 (38)23、A49Y-100、A49Y-100V型主安全阀及其配套冲量安全阀 (40)24、A69Y-P54140V型DN100主安全阀及其配套冲量安全阀 (42)25、A69Y-100、A69Y-100V型DN150主安全阀及其配套冲量安全阀 (43)26、GA41H型PN16~40杠杆式安全阀 (44)27、GA42H型PN16~100单杠杆式安全阀 (45)28、GA44H型PN16~64双杠杆式安全阀 (47)29、A411F-25、A412F-25、NA42F-25型内装式安全阀 (48)30、JA22H-2.5、JA22W-2.5P型外螺纹连接静重式安全阀 (50)31、FA72W型PN10真空负压安全阀 (51)32、AH42F型平衡式安全回流阀 (52)33、A61型弹簧微启式安全阀 (53)34、AY42HPN400型、LA802Y-600型安全溢流阀 (55)35、石化专用安全阀 (57)36、AQ-20型空压机安全阀 (58)37、LFA46F型先导式安全阀系列 (59)1、A21型PN16～40外螺纹连接弹簧封闭微启式安全阀使用范围：本产品可用于石油、化工行业。
安全阀的选用标准及计算选型摘要：安全阀作为压力容器或者管道上关键的泄压保护装置，在现代工业中应用非常广泛。
当设备或者管道压力超过允许值后，安全阀开启，排放泄压，防止容器刚度失效。
因此，安全阀及排放系统，对着设备安全及人身安全都有着极为重要的意义。
关键词：安全阀；设置；计算1 安全阀的简介安全阀是一种安全保护用阀，它在受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值，对人身安全和设备运行起重要保护作用。
在工艺和工艺系统专业的设计中，安全阀的设计内容，主要指安全阀的排放量计算和安全阀的设置两个方面。
按照惯例安全阀的喷嘴面积的计算和选型是由制造商来完成的。
1.1 安全阀常用分类化工装置中常用的安全阀主要分为以下三类：（1）通用式（弹簧直接载荷式）用于腐蚀性较小介质防泄漏或背压较低场合，背压的要求:Pb＜10%Ps ，也有资料认为应 Pb＜3%Ps ，建议用于背压低的场合，如通大气。
（Pb 代表背压力，Ps 代表整定压力）。
（2）平衡波纹管式平衡波纹管式安全阀是平衡式安全阀的一种。
它借助于在阀瓣和阀盖间安装波纹管的方法，将普通式安全阀的背压影响降低到最少。
用于腐蚀性介质防泄漏或背压波动较大场合，价格较弹簧直接载荷式高。
背压的要求：10%Ps＜Pb＜30%Ps。
（3）先导式一种依靠从导阀排出介质来驱动或控制的安全阀，该导阀本身应是符合标准要求的直接载荷式安全阀。
由于先导式安全阀是用于要求背压不影响安全阀的工作特性时，故一般可不考虑背压的影响，价格高。
安全阀按结构分类：（1）全启式安全阀：阀瓣可以自动开启，其实际排放面积不决定于阀瓣的位置。
h≥d/4（h 表示开启高度，d表示安全阀阀座喉径）。
适用于安全泄放量较大的的场合，一般用于排放介质为气体的条件下。
（2）微启式安全阀：阀瓣可以自动开启，其实际排放面积取决于阀瓣的位置。
常用安全阀型号及适用介质对照表一、安全阀概述安全阀是工业生产中常用的压力容器安全附件，主要用于防止容器内压力超过设计压力，确保设备的安全运行。
根据不同的使用场景和介质特性，安全阀的型号和结构也会有所不同。
本对照表将为您详细介绍常用安全阀的型号及其适用介质，以便您根据实际需求选择合适的安全阀。
二、常用安全阀型号及适用介质1. 弹簧式安全阀弹簧式安全阀是一种利用弹簧力与介质压力相平衡的原理，实现自动启闭的阀门。
适用于气体、液体、蒸汽等介质的压力容器和管道系统。
2. 先导式安全阀先导式安全阀是一种利用先导介质控制主阀启闭的阀门，适用于高压、大口径的场合。
适用于气体、液体、蒸汽等介质的压力容器和管道系统。
3. 静态式安全阀静态式安全阀是一种无需外力作用，依靠介质压力直接推动阀瓣开启的阀门。
适用于气体、液体、蒸汽等介质的压力容器和管道系统。
4. 爆破片式安全阀爆破片式安全阀是一种利用爆破片在压力达到设定值时破裂，实现压力释放的阀门。
适用于气体、液体、蒸汽等介质的压力容器和管道系统。
5. 隔膜式安全阀隔膜式安全阀是一种利用隔膜与介质接触，实现压力释放的阀门。
适用于腐蚀性、有毒、易燃易爆等介质的压力容器和管道系统。
6. 磁性安全阀磁性安全阀是一种利用磁性原理，实现压力释放的阀门。
适用于气体、液体、蒸汽等介质的压力容器和管道系统。
7. 旋塞式安全阀旋塞式安全阀是一种利用旋塞与阀座之间的间隙，实现压力释放的阀门。
适用于气体、液体、蒸汽等介质的压力容器和管道系统。
8. 球形安全阀球形安全阀是一种利用球形阀瓣与阀座之间的间隙，实现压力释放的阀门。
适用于气体、液体、蒸汽等介质的压力容器和管道系统。
9. 角式安全阀角式安全阀是一种安装于管道转角处，实现压力释放的阀门。
适用于气体、液体、蒸汽等介质的压力容器和管道系统。
10. 直通式安全阀直通式安全阀是一种安装于管道直通处，实现压力释放的阀门。
适用于气体、液体、蒸汽等介质的压力容器和管道系统。
常用安全阀型号及适用介质对照表
安全阀型号很多，种类也很多，根据结构来分有弹簧式安全阀、杠杆式安全阀、先导式安全阀（脉冲安全阀）；根据型号来分有A21H安全阀、A28X安全阀、A41H安全阀、A48Y安全阀等。
一般新手在选用安全阀的时候，不知道什么介质应该选用什么样的安全阀型号的产品。
为了方便大家选用适宜的安全阀，上海五岳在这里介绍一下常用安全阀型号及相关的技术数据。
对于许多特殊形式的安全阀，这里就不再详述。
按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀。
微启式安全阀的开启行程高度为： <0.05d0（最小排放喉部口径）；全启式安全阀开启高度为w 0.25d0 （最小排放喉部口径）。
在水管道上，应采用微启式安全阀；在蒸汽管道上，可根据所需排放量的大小，采用全启式安
全阀或微启式安全阀。
