第5章 软件体系结构设计

软件体系结构设计及其实现随着信息技术的高速发展，软件已经成为现代社会不可或缺的一个组成部分。

在软件的开发过程中，软件的体系结构设计非常关键。

软件体系结构设计是软件开发过程中的第一步，也是最重要的一步。

好的软件体系结构设计可以为整个软件开发过程奠定良好的基础，也可以为软件的后期维护和升级提供更多的便利。

但是，软件体系结构设计并不是一件简单的事情，需要考虑多方面的因素，并且需要综合各种专业知识。

一、软件体系结构设计的定义和特点软件体系结构是指在系统设计中，对软件系统整体组织结构和各个组成部分之间的关系，进行的系统性设计和描述。

软件体系结构不仅是设计软件系统的框架，也是实现软件系统的基础，同时也是对软件系统进行管理、维护和升级的重要基础。

软件体系结构设计的特点包括以下几点。

（一）高度抽象软件体系结构设计是对软件系统的整体组织结构和各个组成部分之间的关系进行的设计和描述。

因此，软件体系结构设计需要具有高度抽象的特点。

软件体系结构设计不涉及具体的编程实现细节，而是从整体的角度考虑问题，对系统进行宏观把握。

因此，软件体系结构设计需要考虑到更多的概念和模型，需要进行更为有意义的抽象。

（二）多样性在软件体系结构设计中，考虑到软件的应用范围和需求，软件体系结构的模型和模式也有很多种不同的选择。

不同的软件体系结构设计模式都有各自的优缺点，因此，软件开发过程中需要进行充分的需求分析和规划，才能够选择合适的设计模式。

（三）可分析性软件体系结构设计是软件开发的基础，需要保证软件系统的稳定和可靠。

因此，在进行软件体系结构设计时，需要考虑到各种约束条件和因素。

设计出来的体系结构需要具有可分析性，这样才能够进行系统化的测试和验证，确保软件的质量。

二、软件体系结构设计的要素软件体系结构设计需要考虑到很多不同的要素，下面我们来看一下主要的几个要素。

（一）模块化设计模块化设计是软件体系结构设计中最基础的一点，也是最重要的一点。

将复杂的软件分为若干个模块，使得各个模块之间相互独立，可以方便地进行设计、开发、测试和维护。

软件工程设计概念与体系结构设计软件工程设计是软件开发过程中非常重要的一个环节。

设计阶段旨在将需求转化为可执行的软件系统，具体包括软件的结构设计和详细设计两个方面。

其中，体系结构设计是软件工程设计的一个重要子过程，它定义了软件系统的整体结构和组织方式。

在软件工程设计过程中，需要考虑到诸多因素，如软件的需求、功能、性能、可用性、安全性等。

同时，设计过程还需要满足各种约束条件，如时间、成本、资源等。

软件体系结构设计的概念软件体系结构设计是软件工程设计的一个重要子过程，它定义了软件系统的整体结构和组织方式。

体系结构设计是将软件系统划分为若干个模块和组件，确定它们之间的关系和交互方式。

软件体系结构设计主要包括以下几个方面：模块划分、接口设计、数据流设计、控制流设计和数据库设计。

模块划分是指将软件系统划分为一个个相对独立的模块，每个模块负责一个或多个功能。

模块划分的基本原则是高内聚、低耦合，既要保持模块内部的一致性和完整性，又要减少模块之间的依赖关系。

接口设计是指定义模块之间的接口和协议，规定它们之间的数据格式和传输方式。

好的接口设计能够提高模块之间的可互操作性和可扩展性。

控制流设计是指定义软件系统中的控制流程，包括程序的执行顺序和控制结构。

控制流设计需要考虑功能的划分和模块之间的协作。

数据库设计是指设计软件系统中的数据库结构和数据模型。

数据库设计需要考虑数据的组织方式、关系和约束。

软件体系结构设计的目标是建立一个灵活、可扩展、易于维护和高效的软件系统。

一个好的体系结构设计能够提高软件的可靠性、可维护性、可重用性和扩展性。

总结软件工程设计概念与体系结构设计是软件开发过程中非常重要的环节。

软件工程设计旨在将需求转化为可执行的软件系统，它需要考虑到诸多因素和约束条件。

软件体系结构设计是软件工程设计的一个重要子过程，它定义了软件系统的整体结构和组织方式，包括模块划分、接口设计、数据流设计、控制流设计和数据库设计等方面。

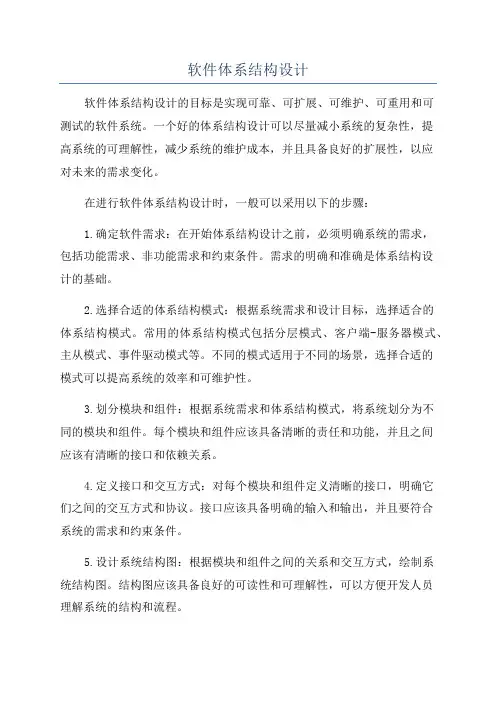

软件体系结构设计软件体系结构设计的目标是实现可靠、可扩展、可维护、可重用和可测试的软件系统。

一个好的体系结构设计可以尽量减小系统的复杂性，提高系统的可理解性，减少系统的维护成本，并且具备良好的扩展性，以应对未来的需求变化。

在进行软件体系结构设计时，一般可以采用以下的步骤：1.确定软件需求：在开始体系结构设计之前，必须明确系统的需求，包括功能需求、非功能需求和约束条件。

需求的明确和准确是体系结构设计的基础。

2.选择合适的体系结构模式：根据系统需求和设计目标，选择适合的体系结构模式。

常用的体系结构模式包括分层模式、客户端-服务器模式、主从模式、事件驱动模式等。

不同的模式适用于不同的场景，选择合适的模式可以提高系统的效率和可维护性。

3.划分模块和组件：根据系统需求和体系结构模式，将系统划分为不同的模块和组件。

每个模块和组件应该具备清晰的责任和功能，并且之间应该有清晰的接口和依赖关系。

4.定义接口和交互方式：对每个模块和组件定义清晰的接口，明确它们之间的交互方式和协议。

接口应该具备明确的输入和输出，并且要符合系统的需求和约束条件。

5.设计系统结构图：根据模块和组件之间的关系和交互方式，绘制系统结构图。

结构图应该具备良好的可读性和可理解性，可以方便开发人员理解系统的结构和流程。

6.实现和测试系统：根据系统结构图，实现系统的各个模块和组件，并进行系统测试和调试。

测试过程应该覆盖系统的各个功能和交互，并尽早发现和解决问题。

7.优化和重构：在系统实现和测试的过程中，可能会发现一些性能问题或设计问题。

在此时可以对系统进行优化和重构，以提高系统的性能和可维护性。

总之，软件体系结构设计是软件开发过程中非常重要的一环，它涉及到软件系统的整体结构和组织方式。

一个良好的体系结构设计可以提高系统的可靠性、可扩展性和可维护性，为软件开发提供良好的基础。

软件设计体系结构课程设计一、课程目标知识目标：1. 理解软件设计体系结构的基本概念，掌握常见的设计模式及其应用场景；2. 掌握软件体系结构的分类，了解每种体系结构的特点和优缺点；3. 学习软件设计原则，如模块化、组件化、分层等，并能运用到实际项目中。

技能目标：1. 能够运用设计模式解决实际软件开发中的问题，提高代码的可维护性和可扩展性；2. 能够根据项目需求选择合适的软件体系结构，并进行合理的模块划分和组件设计；3. 能够使用相关工具和技术进行软件体系结构的建模和文档编写。

情感态度价值观目标：1. 培养学生主动探究、合作学习的精神，提高解决复杂问题的能力；2. 增强学生的团队协作意识，培养良好的沟通能力和合作精神；3. 使学生认识到软件设计体系结构在软件开发中的重要性，提高对软件工程规范的认识和遵循度。

课程性质：本课程为软件工程专业核心课程，旨在培养学生软件设计体系结构方面的理论知识和实际应用能力。

学生特点：学生已具备一定的编程基础和软件工程知识，具有一定的分析问题和解决问题的能力。

教学要求：结合课程性质和学生特点，采用理论教学与实践教学相结合的方式，注重培养学生的实际操作能力和创新意识。

通过课程学习，使学生能够将所学知识应用于实际项目中，提高软件开发的整体水平。

二、教学内容1. 软件体系结构基本概念：包括软件体系结构的定义、作用、分类及其发展趋势；- 教材章节：第1章 软件体系结构概述- 内容列举：软件体系结构的定义、分类、发展历程、研究现状。

2. 常见软件体系结构风格：介绍客户端-服务器、浏览器-服务器、分层、组件化等体系结构风格；- 教材章节：第2章 软件体系结构风格- 内容列举：C/S、B/S、分层、组件化、微服务、事件驱动等体系结构风格及其应用场景。

3. 设计模式：讲解创建型、结构型、行为型设计模式及其应用；- 教材章节：第3章 设计模式- 内容列举：单例、工厂、抽象工厂、建造者、原型等创建型设计模式；适配器、桥接、组合、装饰等结构型设计模式；观察者、策略、状态、命令等行为型设计模式。

软件系统架构设计第5章 软件系统架构设计【学习目标】•系统设计内容•系统平台设计•系统拓扑设计•软件体系结构模式•软件应用结构5.1系统设计概述系统设计是从创建新系统角度来描述、组织、构造系统的过程。

它是对系统分析的深化和细化，需要考虑系统的实现环境和系统的效率、可靠性、安全性、适应性等非功能需求，得出软件系统的设计方案。

一、软件系统设计的过程1.系统总体设计任务总体设计也称为概要设计，其主要的任务是根据用户需求分析阶段得到的目标系统的物理模型，确定一个合理的软件系统的体系结构。

它包括：•合理地划分组成系统的部件•确定部件间的控制关系•部件间的接口关系•系统数据结构2.系统总体设计过程•确定系统划分•功能分解•设计软件结构•数据库的设计3.系统设计基本方法1)抽象化•抽象是在软件设计的规模逐渐增大的情况下，控制复杂性的基本策略。

•抽象的过程是从特殊到一般的过程，上层概念是下层概念的抽象，下层概念是上层概念的精化和细化。

•软件工程过程的每一步都是对较高一级抽象的解作一次具体化的描述。

2）逐步求精•逐步求精，把问题的求解过程分解成若干步骤或阶段，每步都比上步更精化，更接近问题的解法。

•抽象使得设计者能够描述过程和数据而忽略低层的细节，而求精有助于设计者在设计过程中揭示低层的细节。

3）模块化•模块化，即把软件按照规定原则，划分为一个个较小的，相互独立的但又相互关联的部件，实际上是系统分解和抽象的过程。

•模块是数据说明、可执行语句等程序对象的集合，它是单独命名的，并且可以通过名字来访问。

例如，过程。

函数、子程序、宏等。

4）信息隐藏•每个模块的实现细节对于其它模块来说应该是隐蔽的。

•块中所包含的信息（包括数据和过程）不允许其它不需要这些信息的模块使用。

•通过信息隐蔽，则可定义和实施对模块的过程细节和局部数据结构的存取限制。

5）模块独立•模块独立：模块完成独立的功能，并且与其他模块的接口简单，符合信息隐蔽和信息局部化原则，模块间关联和依赖程度尽可能小。

软件体系结构设计软件体系结构设计是软件开发中至关重要的一步。

它涉及到整个软件系统的框架和结构，决定了软件的可靠性、可拓展性和可维护性。

本文将讨论软件体系结构设计的重要性、常用的软件体系结构模式以及一些设计原则和最佳实践。

一、软件体系结构设计的重要性软件体系结构设计对于软件系统的稳定性和可维护性起着至关重要的作用。

一个好的软件体系结构能够将系统划分为多个独立的模块，每个模块都有明确的职责和接口，便于团队协作和后续的扩展。

同时，良好的软件体系结构还能提高系统的可测试性、可靠性和可维护性，便于解决bug和添加新功能。

二、常用的软件体系结构模式1. 分层结构分层结构是最常见的软件体系结构模式之一。

它将软件系统划分为多个层次，每个层次都有自己的功能和职责。

通常包括表示层、业务逻辑层和数据访问层。

这种模式使得系统各个层之间的依赖性降低，提高了系统的可维护性和可扩展性。

2. 客户端-服务器模式客户端-服务器模式将软件系统的功能划分为客户端和服务器两部分。

客户端负责与用户的交互，而服务器则处理客户端的请求并返回结果。

这种模式使得软件系统的吞吐量和响应时间得到了提高，适用于大规模分布式系统。

3. MVC模式MVC（Model-View-Controller）模式是一种常用的软件体系结构模式。

它将软件系统划分为三个部分：模型（Model）、视图（View）和控制器（Controller）。

模型负责处理数据逻辑，视图负责展示数据给用户，控制器负责调度模型和视图之间的交互。

这种模式降低了代码的耦合性，易于扩展和维护。

三、设计原则和最佳实践1. 单一职责原则每个模块或类应该有且只有一个单一的功能或职责。

这有助于减少代码的复杂性，提高系统的可维护性。

2. 开闭原则软件体系结构应该对扩展开放，对修改关闭。

这意味着在系统需要添加新功能时，不需要修改现有的代码，而是通过扩展已有的模块或添加新的模块来实现。

3. 依赖倒置原则高层模块不应该依赖于低层模块，而是通过抽象来解耦。

《软件设计与体系结构》教学大纲01.课程的性质、目的与任务《软件设计与体系结构》课程是为软件工程专业开设的必修课，也是计算机科学与技术软件开发方向课程。

本课程运用工程的思想、原理、技术、工具，来对软件设计以及软件体系结构的相关思想、理论与方法进行系统介绍，包括软件模型和描述、软件体系结构建模和UML、软件设计过程、软件体系结构风格、面向对象的软件设计方法、面向数据流的软件设计方法、用户界面设计、设计模式、Web服务体系结构、基于分布构件的体系结构、软件体系结构评估、软件设计的进化、云计算的体系结构等内容。

本课程的具体任务包括：1．让学生建立构建软件系统架构一般方法的感性认识，理解并掌握软件系统架构分析、体系结构建模与架构设计的相关理论知识，培养学生软件架构设计的基本能力，能从内部模块规划设计、系统层次结构的构建开始，了解构建系统结构的一般技术和方法。

2．在构建软件系统的过程中，理解软件系统构建的一些关键问题，学习应对不同需求的系统对策和设计实现技术，使学生初步具备一定的系统架构分析与设计能力，同时，深入理解各种典型框架技术及原理，并初步具备运用模式设计思想开展软件详细设计的能力。

3．一方面，让学生理解并掌握软件体系结构的重要概念、术语和系统化方法，建立软件架构设计的理念，了解当前流行的框架技术，并理解其原理。

另一方面，以加深知识理解和培养初步架构设计能力为目的，并在项目开发中加以实践；在实践环节中重点培养运用典型框架进行项目构建的能力和使用设计模式进行细化设计的能力。

02.课程教学基本要求及基本内容第1章引言（一）基本教学内容1.1 软件1.2 软件工程1.3 软件设计1.4 软件体系结构（二）基本要求教学目的：理解软件的本质、软件神话、软件工程，了解软件过程和软件工程实践的相关内容，了解网络环境带来的各类问题。

教学重点：软件工程中的设计、设计过程和设计质量、软件设计原则。

教学难点：什么是软件体系结构、软件体系结构的内容、设计阶段的软件体系结构。
