《工程力学》第一章静力学基础知识试卷

格式：pdf
大小：496.33 KB
文档页数：5

下载文档原格式

/ 5

工程力学复习题

《工程力学》复习题第一章静力学基本概念第二章平面力系复习思考题1、填空题⑴力的三要素是指大小、方向、作用点。

⑵对于作用在刚体上的任何一个力系，可以增加或去掉任一平衡力系，而不改变。

⑶合力投影定理是指：力系的合力在某轴上的投影等于力系中各分力在同轴上投影的代数和。

⑷刚体受三个共面但不互相平行的力作用而平衡时，则三力。

⑸力矩是指力对物体绕某一点的度量。

⑹一对等值、反向、不共线的平行力组成的特殊力系，称为力偶。

⑺作用在刚体上的力可以从原作用点等效地平行移动到刚体内任一指定点，但必须在该力与指定点所决定的平面内附加一力偶，其力偶矩等于。

⑻一物体的运动受到周围其它物体的限制，这种限制条件称为约束。

⑼常见的约束类型有：柔性约束，固定端约束，光滑面约束，铰链约束。

⑽画受力图的基本步骤一般为：截开，替代，平衡。

⑾若力系中各力的作用线在同一平面内，该力系称为平面力系。

⑿平面任意力系向一点简化，一般可得和。

⒀平面任意力系平衡的充分必要条件是。

⒁纯平面力偶系平衡的充要条件为：。

⒂平面平行力系平衡的充要条件为：。

⒃平面汇交力系平衡的充要条件为：。

⒄若干个物体以一定的约束方式组合在一起称为。

⒅力系中各力的作用线不在同一平面内，该力系称为。

⒆空间力系的合力投影定理：空间汇交力系的合力在某一轴上的投影，等于力系中各力在同一轴上投影的代数和。

⒇力使刚体绕一轴转动效应的度量称为。

2、选择题⑴下列说法错误的是（C ）A 如果力系可使物体处于平衡状态，则该力系为平衡力系。

B 若两力系分别作用于同一物体而效应相同，则二者互为等效力系。

C 若力系的合力为零而合力偶矩不为零，则物体也处于平衡状态。

⑵一力对物体的作用效应取决于力的（ C ）A 大小B 方向C 大小、方向、作用点⑶下列说法正确的是（A）A 力在坐标轴上的投影是矢量。

B 力的正交分解是两个代数量。

C 力在坐标轴上的投影是代数量。

⑷下列说法正确的是（ C ）A 两点受力作用而平衡的杆称为二力杆。

静力学基础测试题

第一章静力学基础一、是非题（每题4分，32分）1．力有两种作用效果，即力可以使物体的运动状态发生变化，也可以使物体发生变形。

（y ）2．在理论力学中只研究力的外效应。

（y ）3．两端用光滑铰链连接的构件是二力构件。

（x ）4．作用在一个刚体上的任意两个力成平衡的必要与充分条件是：两个力的作用线相同，大小相等，方向相反。

（y ）5．作用于刚体的力可沿其作用线移动而不改变其对刚体的运动效应。

（y ）6．三力平衡定理指出：三力汇交于一点，则这三个力必然互相平衡。

（x ）7．平面汇交力系平衡时，力多边形各力应首尾相接，但在作图时力的顺序可以不同。

（y ）8．约束力的方向总是与约束所能阻止的被约束物体的运动方向一致的。

（x）二、选择题（每题4分，20分）和F2，沿同一直线但方向相反。

1．若作用在A点的两个大小不等的力F则其合力可以表示为 3 。

①F1－F2；②F2－F1；③F1＋F2；2．作用在一个刚体上的两个力F A、F B，满足F A=－F B的条件，则该二力可能是2 。

①作用力和反作用力或一对平衡的力；②一对平衡的力或一个力偶。

③一对平衡的力或一个力和一个力偶；④作用力和反作用力或一个力偶。

3．三力平衡定理是 1 。

①共面不平行的三个力互相平衡必汇交于一点；②共面三力若平衡，必汇交于一点；③三力汇交于一点，则这三个力必互相平衡。

4．已知F1、F2、F3、F4为作用于刚体上的平面共点力系，其力矢关系如图所示为平行四边形，由此 4 。

①力系可合成为一个力偶；②力系可合成为一个力；③力系简化为一个力和一个力偶；④力系的合力为零，力系平衡。

5．在下述原理、法则、定理中，只适用于刚体的有 1 3 4 。

①二力平衡原理；②力的平行四边形法则；③加减平衡力系原理；④力的可传性原理；⑤作用与反作用定理。

三、填空题（每题6分，48分）1．二力平衡和作用反作用定律中的两个力，都是等值、反向、共线的，所不同的是前者作用在同一刚体上；后者分别作用在两个物体上。

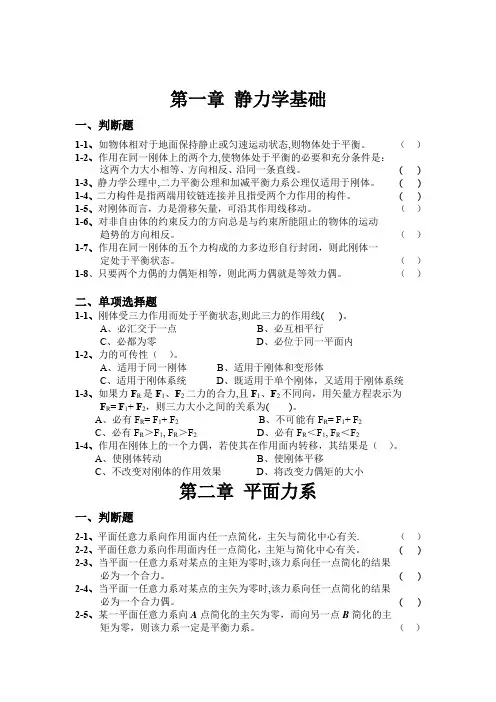

工程力学判断选择

第一章静力学基础一、判断题1-1、如物体相对于地面保持静止或匀速运动状态,则物体处于平衡。

（）1-2、作用在同一刚体上的两个力,使物体处于平衡的必要和充分条件是：这两个力大小相等、方向相反、沿同一条直线。

( ) 1-3、静力学公理中,二力平衡公理和加减平衡力系公理仅适用于刚体。

( ) 1-4、二力构件是指两端用铰链连接并且指受两个力作用的构件。

( ) 1-5、对刚体而言，力是滑移矢量，可沿其作用线移动。

（）1-6、对非自由体的约束反力的方向总是与约束所能阻止的物体的运动趋势的方向相反。

（）1-7、作用在同一刚体的五个力构成的力多边形自行封闭，则此刚体一定处于平衡状态。

（）1-8、只要两个力偶的力偶矩相等，则此两力偶就是等效力偶。

（）二、单项选择题1-1、刚体受三力作用而处于平衡状态,则此三力的作用线( )。

A、必汇交于一点B、必互相平行C、必都为零D、必位于同一平面内1-2、力的可传性（）。

A、适用于同一刚体B、适用于刚体和变形体C、适用于刚体系统D、既适用于单个刚体，又适用于刚体系统1-3、如果力F R是F1、F2二力的合力,且F1、F2不同向，用矢量方程表示为F R= F1+ F2，则三力大小之间的关系为()。

A、必有F R= F1+ F2B、不可能有F R= F1+ F2C、必有F R＞F1, F R＞F2D、必有F R＜F1, F R＜F21-4、作用在刚体上的一个力偶，若使其在作用面内转移，其结果是（）。

A、使刚体转动B、使刚体平移C、不改变对刚体的作用效果D、将改变力偶矩的大小第二章平面力系一、判断题2-1、平面任意力系向作用面内任一点简化，主矢与简化中心有关. （）2-2、平面任意力系向作用面内任一点简化，主矩与简化中心有关。

( ) 2-3、当平面一任意力系对某点的主矩为零时,该力系向任一点简化的结果必为一个合力。

( ) 2-4、当平面一任意力系对某点的主矢为零时,该力系向任一点简化的结果必为一个合力偶。

《工程力学》课后习题与答案全集

解：取DC杆上的C为动点，OAB为动系，定系固结在支座上。
由，作出速度平行四边形，如图示：
即：
7．图示平行连杆机构中， mm, 。曲柄以匀角速度 2rad/s绕轴转动，通过连杆AB上的套筒C带动杆CD沿垂直于的导轨运动。试示当时杆CD的速度和加速度。
解：取CD杆上的点C为动点，AB杆为动系。对动点作速度分析和加速度分析，如图（a）、（b）所示。图中：
解：设该力系主矢为，其在两坐标轴上的投影分别为、。由合力投影定理有：
=-1.5kN
kN
kN
；
由合力矩定理可求出主矩：
合力大小为： kN，方向
位置： m cm，位于O点的右侧。
2．火箭沿与水平面成角的方向作匀速直线运动，如图所示。火箭的推力 kN与运动方向成角。如火箭重 kN，求空气动力和它与飞行方向的交角。
(d)由于不计杆重，杆AB在A、C两处受绳索作用的拉力和，在B点受到支座反力。和相交于O点，
根据三力平衡汇交定理，
可以判断必沿通过
B、O两点的连线。
见图(d).
第二章力系的简化与平衡
思考题：1.√;2.×;3.×;4.×;5.√;6.×;7.×;8.×;9.√.
1．平面力系由三个力和两个力偶组成，它们的大小和作用位置如图示，长度单位为cm，求此力系向O点简化的结果，并确定其合力位置。
则
（mm/s）
故 =100（mm/s）
又有：，因
故：
即：
第四章刚体的平面运动
思考题
1．×；2.√; 3.√;4.√;5.×.
习题四
1．图示自行车的车速 m/s,此瞬时后轮角速度 rad/s,车轮接触点A打滑，试求点A的速度。

工程力学(静力学答案)

第一章习题下列习题中，凡未标出自重的物体，质量不计。

接触处都不计摩擦。

1-1试分别画出下列各物体的受力图。

1-2试分别画出下列各物体系统中的每个物体的受力图。

1-3试分别画出整个系统以及杆BD，AD，AB（带滑轮C，重物E和一段绳索）的受力图。

1-4构架如图所示，试分别画出杆HED，杆BDC及杆AEC的受力图。

1-5构架如图所示，试分别画出杆BDH，杆AB，销钉A及整个系统的受力图。

1-6构架如图所示，试分别画出杆AEB，销钉A及整个系统的受力图。

1-7构架如图所示，试分别画出杆AEB，销钉C，销钉A及整个系统的受力图。

1-8结构如图所示，力P作用在销钉C上，试分别画出AC，BCE及DEH部分的受力图。

参考答案1-1解：1-2解：1-3解：1-4解：1-5解：1-6解：1-7解：1-8解：第二章习题参考答案2-1解：由解析法，23cos 80RX F X P P Nθ==+=∑12sin 140RY F Y P P Nθ==+=∑故： 22161.2R RX RY F F F N=+=1(,)arccos2944RYR RF F P F '∠==2-2解：即求此力系的合力，沿OB 建立x 坐标，由解析法，有123cos45cos453RX F X P P P KN ==++=∑13sin 45sin 450RY F Y P P ==-=∑故： 223R RX RY F F F KN=+=方向沿OB 。

2-3解：所有杆件均为二力杆件，受力沿直杆轴线。

（a ）由平衡方程有：0X =∑sin 300ACAB FF -=0Y =∑cos300ACFW -=联立上二式，解得：0.577AB F W=（拉力）1.155AC F W=（压力）（b ）由平衡方程有：0X =∑cos 700ACAB FF -=0Y =∑sin 700ABFW -=联立上二式，解得：1.064AB F W=（拉力）0.364AC F W=（压力）（c ）由平衡方程有：0X =∑cos 60cos300ACAB FF -=0Y =∑sin 30sin 600ABAC FF W +-=联立上二式，解得：0.5AB F W=(拉力)0.866AC F W=（压力）（d ）由平衡方程有：0X =∑sin 30sin 300ABAC FF -=0Y =∑cos30cos300ABAC FF W +-=联立上二式，解得：0.577AB F W=(拉力)0.577AC F W=(拉力)2-4解：（a）受力分析如图所示：由x=∑22cos45042RAF P=+15.8RAF KN∴=由Y=∑22sin45042RA RBF F P-=+7.1RBF KN∴=(b)解：受力分析如图所示：由0x =∑3cos 45cos 45010RA RB F F P ⋅--= 0Y =∑1sin 45sin 45010RA RB F F P ⋅+-=联立上二式，得：22.410RA RB F KN F KN==2-5解：几何法：系统受力如图所示三力汇交于点D ，其封闭的力三角形如图示所以： 5RA F KN=（压力）5RB F KN=（与X 轴正向夹150度）2-6解：受力如图所示：已知，1R F G = ，2AC F G =由x =∑cos 0AC r F F α-=12cos G G α∴=由0Y =∑sin 0AC N F F W α+-=22221sin N F W G W G G α∴=-⋅=--2-7解：受力分析如图所示，取左半部分为研究对象由x =∑cos 45cos 450RA CB P F F --=0Y =∑sin 45sin 450CBRA F F '-=联立后，解得：0.707RA F P=0.707RB F P=由二力平衡定理 0.707RB CB CBF F F P '===2-8解：杆AB ，AC 均为二力杆，取A 点平衡由x =∑cos 60cos300AC AB F F W ⋅--=0Y =∑sin 30sin 600ABAC FF W +-=联立上二式，解得：7.32ABF KN=-（受压）27.3ACF KN=（受压）2-9解：各处全为柔索约束，故反力全为拉力，以D，B点分别列平衡方程（1）取D点，列平衡方程由x=∑sin cos0DBT Wαα-=DBT Wctgα∴==（2）取B点列平衡方程由0Y =∑sin cos 0BDT T αα'-=230BDT T ctg Wctg KN αα'∴===2-10解：取B 为研究对象：由0Y =∑sin 0BC F P α-=sin BC PF α∴=取C 为研究对象：由x =∑cos sin sin 0BCDC CE F F F ααα'--=由0Y =∑sin cos cos 0BC DC CE F F F ααα--+=联立上二式，且有BCBC F F '= 解得：2cos 12sin cos CE P F ααα⎛⎫=+ ⎪⎝⎭取E 为研究对象：由0Y =∑cos 0NH CEF F α'-=CECE F F '=故有：22cos 1cos 2sin cos 2sin NH P PF ααααα⎛⎫=+= ⎪⎝⎭2-11解：取A 点平衡：0x =∑sin 75sin 750ABAD FF -=0Y =∑cos 75cos 750ABAD FF P +-=联立后可得：2cos 75AD AB PF F ==取D 点平衡，取如图坐标系：0x =∑cos5cos800ADND F F '-=cos5cos80ND ADF F '=⋅由对称性及ADAD F F '=cos5cos5222166.2cos80cos802cos 75N ND AD PF F F KN'∴===⋅=2-12解：整体受力交于O 点，列O 点平衡由x=∑cos cos300RA DCF F Pα+-=Y=∑sin sin300RAF Pα-=联立上二式得：2.92RAF KN=1.33DCF KN=（压力）列C点平衡x=∑405DC ACF F-⋅=Y=∑305BC ACF F+⋅=联立上二式得：1.67ACF KN=（拉力）1.0BCF KN=-（压力）2-13解：（1）取DEH 部分，对H 点列平衡0x =∑05RD REF F '-= 0Y =∑05RD F Q -=联立方程后解得： 5RD F Q =2REF Q '=（2）取ABCE 部分，对C 点列平衡0x =∑cos 450RERA FF -= 0Y =∑sin 450RBRA FF P --=且RE REF F '=联立上面各式得： 22RA F Q =2RB F Q P=+（3）取BCE 部分。

工程力学试题库练习及答案

工程力学练习册第一章静力学基础1-1 画出下列各图中物体A，构件AB，BC或ABC的受力图，未标重力的物体的重量不计，所有接触处均为光滑接触。

（a）（b）2 第一章静力学基础（c）（d）（e）（f）（g）1-2 试画出图示各题中AC杆（带销钉）和BC杆的受力图（a）（b）（c）（a）4 第一章静力学基础1-3 画出图中指定物体的受力图。

所有摩擦均不计，各物自重除图中已画出的外均不计。

（a）（b）（c）（d）6 第一章静力学基础（e）（f）（g）8 第二章平面力系第二章平面力系 9第二章平面力系2-1 电动机重P=5000N ，放在水平梁AC 的中央，如图所示。

梁的A 端以铰链固定，另一端以撑杆BC 支持，撑杆与水平梁的夹角为30 0。

如忽略撑杆与梁的重量，求绞支座A 、B 处的约束反力。

题2-1图∑∑=︒+︒==︒-︒=PF F FF F F B A yA B x 30sin 30sin ,0030cos 30cos ,0解得: N P F F B A 5000===2-2 物体重P=20kN ，用绳子挂在支架的滑轮B 上，绳子的另一端接在绞车D 上，如10 第二章平面力系图所示。

转动绞车，物体便能升起。

设滑轮的大小及轴承的摩擦略去不计，杆重不计，A 、B 、C 三处均为铰链连接。

当物体处于平衡状态时，求拉杆AB 和支杆BC 所受的力。

题2-2图∑∑=-︒-︒-==︒-︒--=030cos 30sin ,0030sin 30cos ,0P P F FP F F F BC yBC AB x解得: PF P F AB BC 732.2732.3=-=2-3 如图所示，输电线ACB 架在两电线杆之间，形成一下垂线，下垂距离CD =f =1m ，两电线杆间距离AB =40m 。

电线ACB 段重P=400N ，可近视认为沿AB 直线均匀分布，求电线的中点和两端的拉力。

题2-3图以AC 段电线为研究对象，三力汇交NF N F F F FF F F C A GA yC A x 200020110/1tan sin ,0,cos ,0=======∑∑解得：ααα2-4 图示为一拔桩装置。

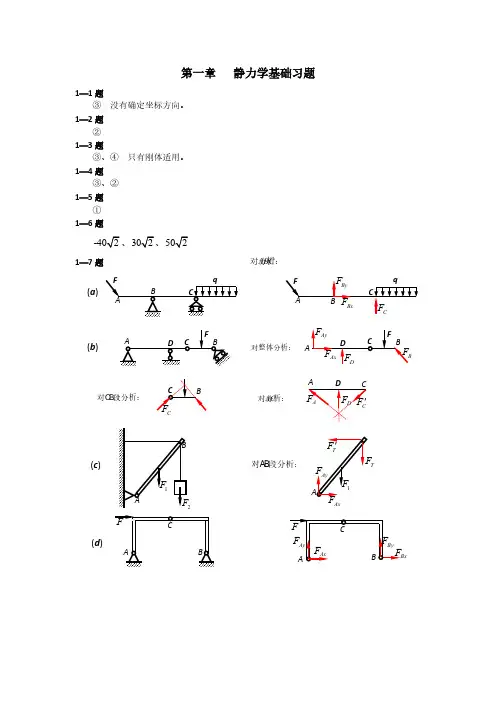

【免费下载】工程力学静力学第一章习题

1—1 题 ③ 没有确定坐标方向。
1—2 题 ②
1—3 题 ③、④ 只有刚体适用。
1—4 题 ③、②
1—5 题 ①
1—6 题
1—7 题
(a)
(b)
-40 2 、 30 2 、 50 2
F
A
对CB段分析：
(c)
A
F (d)
A
A
B
FC
DC
C
第一章静力学基础习题
B
F1 F2
C B
q C
B
F
B
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

工程力学考试卷及答案

《工程力学》考试卷及答案试卷部分专业：学生证号：姓名：题号一二三四五六七总分得分一、选择题（每小题3分，共15分）1、如图所示，在刚体上A、B、C三点分别作用三个大小相等的力Ｆ1、Ｆ2、Ｆ3，则（）。

A、刚体平衡B、刚体不平衡，其简化的最终结果是一个力C、刚体不平衡，其简化的最终结果是一个力偶D、刚体不平衡，其简化的最终结果是一个力和一个力偶2、如图所示轴受3个转矩，则AB段轴内部受扭矩为（）A、MaB、MbC、McD、Ma+Mb3、力偶对物体产生的运动效应为( )。

A、只能使物体转动B、只能使物体移动C、既能使物体转动,又能使物体移动D、它与力对物体产生的运动效应有时相同,有时不同4、如图所示，F1、F2（方向如图，大小为正）分别作用M A M B M CA B Cl lC于刚体上A、B两点，且F1、F2与刚体上另一点C点共面，则下述说法正确的是( )：A、在A点加一个适当的力可以使系统平衡。

B、在B点加一个适当的力可以使系统平衡。

C、在C点加一个适当的力可以使系统平衡。

D、在系统上加一个适当的力偶可以使系统平衡。

5、如图所示AC、BC杆受力F作用处于平衡，则下列说法正确的是（）。

A、AC杆是二力构件，BC杆不是；B、BC杆是二力构件，AC杆不是；C、AC杆、BC杆都是二力构件；D、AC杆、BC杆都不是二力构件。

二、是非题（每小题3分，共15分）1、如物体相对于地面保持静止或匀速运动状态,则物体处于平衡。

( )2、成力偶的两个力F=-F，所以力偶的合力等于零。

( )3、静力学公理中，二力平衡公理和加减平衡力系公理适用于刚体。

( )4、杆件的基本变形有四种：轴向拉伸或压缩、剪切、挤压和弯曲。

( )5、作用在同一物体上的两个力，使物体处于平衡的必要和充分条件是：这两个力大小相等、方向相反、沿同一条直线。

( )三、填空题（每个空2分，共30分）1、力对物体的作用效果一般分为效应和效应。

2、求杆件受力后的内力所用的方法是。

工程力学试题

工程力学试题Last revision on 21 December 2020《工程力学》试题第一章静力学基本概念1. 试写出图中四力的矢量表达式。

已知：F1=1000N，F2=1500N，F3=3000N，F4=2000N。

解:F=Fx +Fy=Fxi+FyjF1=1000N=-1000Cos30o i-1000Sin30o jF2=1500N=1500Cos90o i- 1500Sin90o jF3=3000N=3000 Cos45o i+3000Sin45o jF4=2000N=2000 Cos60o i-2000Sin60o j2. A，B两人拉一压路碾子，如图所示，FA=400N，为使碾子沿图中所示的方向前进，B 应施加多大的力（F B=）。

解：因为前进方向与力F A，F B之间均为45o夹角，要保证二力的合力为前进方向，则必须F A=F B。

所以：F B=F A=400N。

3.试计算图中力F对于O点之矩。

解：M O(F)=Fl4.试计算图中力F对于O点之矩。

解：MO(F)=05.试计算图中力F对于O点之矩。

解： M O(F)=Fl sinβ6. 试计算图中力F对于O点之矩。

解： M O(F)=Flsinθ7. 试计算图中力F对于O点之矩。

解： MO(F)= -Fa9. 试计算图中力F对于O点之矩。

解:受力图13.画出节点A，B的受力图。

14. 画出杆件AB的受力图。

16.画出杆AB的受力图。

17. 画出杆AB的受力图。

18. 画出杆AB的受力图。

19. 画出杆AB的受力图。

20. 画出刚架AB的受力图。

21. 画出杆AB的受力图。

24. 画出销钉A的受力图。

25. 画出杆AB的受力图。

物系受力图26. 画出图示物体系中杆AB、轮C、整体的受力图。

27. 画出图示物体系中杆AB、轮C的受力图。

28.画出图示物体系中杆AB、轮C1、轮C2、整体的受力图。

29. 画出图示物体系中支架AD、BC、物体E、整体的受力图。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《工程力学》第一章静力学基础知识试卷
一、单项选择题
1.光滑面约束的约束反力总是沿接触面的方向,并指向被约束的物体。

(2 分)
A.任意
B.铅垂
C.公切线
D.公法线
2.约束反力的方向必与的方向相反。

(2 分)
A.主动力
B.物体被限制运动
C.重力
3.把固定铰链支座的约束反力画成互垂二分力的原因是________。

(2 分)
A.约束反力原为两个
B.约束反力和合力方向不确定
C.受力分析的规定
4.物体系受力图上一定不能画出(2 分)
A.系统外力
B.系统内力
C.主动力和被动力
5.作用有等值、反向、共线二外力的某刚体________状态。

(2 分)
A.一定处于平衡
B.一定处于不平衡
C.不一定处于平衡
6.图中平衡力是________,作用与反作用力是________。

(2 分)
A.T与G
B.G与T
C.T 与T′
7.三个力F1、F2、F3的大小均不等于零,其中F1和F2沿同一作用线,刚体处于( )。

(2 分)
A.平衡状态力
B.不平衡状态
C.可能平衡,也可能不平衡
8."力"是物体之间相互的________(2 分)
A.机械运动
B.机械作用
C.冲击和摩擦
9.限制受力物体运动的物体称为________。

(2 分)
A.研究对象
B.参考物体
C.刚体
D.约束
10."二力平衡公理"和"力的可传性原理"适于________。

(2 分)
A.任何物体
B.固体
C.弹性体
D.刚体
E.柔软物体
二、判断题
11.()在一个物体的受力图上,不但应画出全部外力,而且也应画出与之相联系的其他物体。

(2 分)
12.( )由力的平行四边形公理可知,共点二力的合成结果是唯一的;一力分解成二个共点分力的结果也是唯一的。

(2 分)
13.( )力的三要素中仅一个或两个变化,力对物体的作用效果不一定改变。

(2 分)
14.( )平衡状态是物体特殊的机械运动状态,处于平衡状态下的物体一定相对于参考系统静止。

(2 分)
15.( )自然界中并不存在"刚体"这种理想化的力学模型。

(2 分)
16.( )二力平衡公理、加减平衡力系公理、力的可传性原理只适用于刚体。

(2 分)
17.( )刚体在二力作用下平衡,此二力不一定等值、反向、共线。

(2 分)
18.( )活动铰约束的约束反力垂直于支座支承面,方向指向被约束物体。

(2 分)
19.( )固定铰链支座约束反力方向不确定,帮常画成互垂二分力,用F x、F y来表示。

(2 分)
20.( )凡是处于平衡状态的物体,相对于地球都是静止的。

(2 分)
三、填空题
21.对非自由体的运动起限制作用的周围其他物体叫做。

约束反力方向总是与方向相反。

(2 分)
22.固定铰链支座的约束反力方向不确定，故常用来表示。

(1 分)
23.静力学主要研究的两个问题：、。

(2 分)
24.理论力学中的三个组成部分为：、
和。

(3 分)
25.力对物体的作用效应决定于力的、和作用点三个要素。

(2 分)
四、简答题
26.指出图中哪些构件是二力构件(未画出重力的物体,都不计自重)。

(10 分)
27.试结合下图所示的固定铰链约束的实例,说明固定铰链支座约束的约束特点是什么?
(10 分)
28.试结合下图所示的光滑面约束的实例,说明光滑面约束的约束特点是什么?
(10 分)
五、绘图题
29.画出下图所示各球体的受力图。

(10 分) 30.指出并改正下图所示球体受力图中的错误。

(各接触面均为光滑面)
(10 分)。
