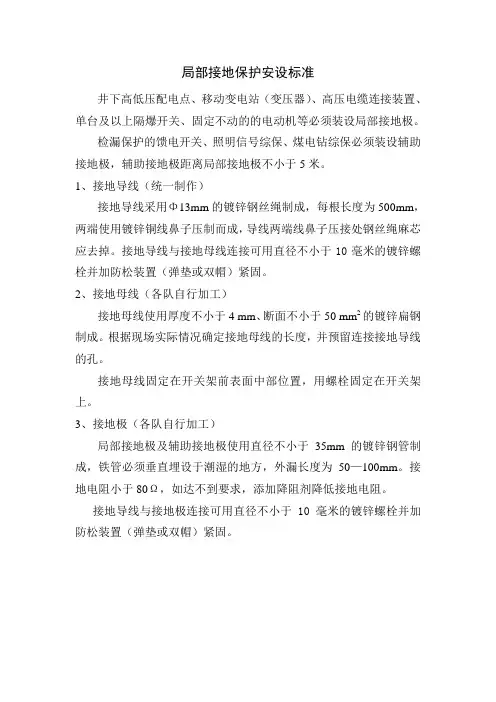

接地保护系统安设标准

局部接地保护安设标准
井下高低压配电点、移动变电站（变压器）、高压电缆连接装置、单台及以上隔爆开关、固定不动的的电动机等必须装设局部接地极。

检漏保护的馈电开关、照明信号综保、煤电钻综保必须装设辅助接地极，辅助接地极距离局部接地极不小于5米。

1、接地导线（统一制作）
接地导线采用Φ13mm的镀锌钢丝绳制成，每根长度为500mm，两端使用镀锌铜线鼻子压制而成，导线两端线鼻子压接处钢丝绳麻芯应去掉。

接地导线与接地母线连接可用直径不小于10毫米的镀锌螺栓并加防松装置（弹垫或双帽）紧固。

2、接地母线（各队自行加工）
接地母线使用厚度不小于4 mm、断面不小于50 mm2的镀锌扁钢制成。

根据现场实际情况确定接地母线的长度，并预留连接接地导线的孔。

接地母线固定在开关架前表面中部位置，用螺栓固定在开关架上。

3、接地极（各队自行加工）
局部接地极及辅助接地极使用直径不小于35mm的镀锌钢管制成，铁管必须垂直埋设于潮湿的地方，外漏长度为50—100mm。

接地电阻小于80Ω，如达不到要求，添加降阻剂降低接地电阻。

接地导线与接地极连接可用直径不小于10毫米的镀锌螺栓并加防松装置（弹垫或双帽）紧固。

关于规范井下接地保护装置的安装设置标准：一、主接地极：1、设置地点：井下中央水泵房主、副水仓中各一块，以便于检查时，另一块能够起到保护作用。

2、设置标准：主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m2,厚度不得小于5mm。

3、接地母线：连接主接地极的接地母线，应采用截面不小于50mm2铜线，或截面不小于100mm2的镀锌铁线，或厚度不小于4mm，截面不小于100mm2的扁钢；二、局部接地极：1、以下地点应装设局部接地极：（1）采区变电所(包括移动变电站和移动变压器)。

（2）装有电气设备的硐室和单独装设的高压电气设备。

（3）低压配电点或装有3台以上电气设备的地点。

（4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷(胶带运输巷)，以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。

（5）连接高压动力电缆的金属连接装置。

2、设置标准：我矿局部接地极均采用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m 。

3、接地母线：电气设备的外壳与接地母线或局部接地极的连接导线应采用截面不小于25mm2的裸铜线、截面不小于50 mm2的镀锌铁线或厚度不小于4mm、截面不小于50 mm2的镀锌扁钢。

三、辅助接地极：1、设置地点：移动变电站高压或低压装设（检漏）综保检漏保护装置，必须敷设局部接地极和辅助接地极。

2、设置标准：检漏保护装置的辅助接地极规格要求与局部接地极相同；也可采用直径不小于22mm，长度部小于500mm的钢管垂直埋设且局部接地极和辅助接地极的直线距离不小于5m。

3、接地母线：辅助接地线应用芯线总断面不小于10mm2的橡套电缆。

四、接地极埋深检验及管理：按照接地极制作使用标准，要求井下各队组在机分厂进行加工1m长的探针，探针上面固定帽盖，可盖在接地极上，并在盖上对接地极进行编号管理，辅助接地接地极为（如：FD-01、FD-02…..）局部接地极为（如：JD-01、JD-02、….）由工作面从里往外依次进行编号，并建立相应的管理台帐,定期进行检查维护；接地极埋入深度检验标准如下图所示：五、接地保护装置的检查：1、每季度至少要对主接地极和局部接地极详细检查一次。

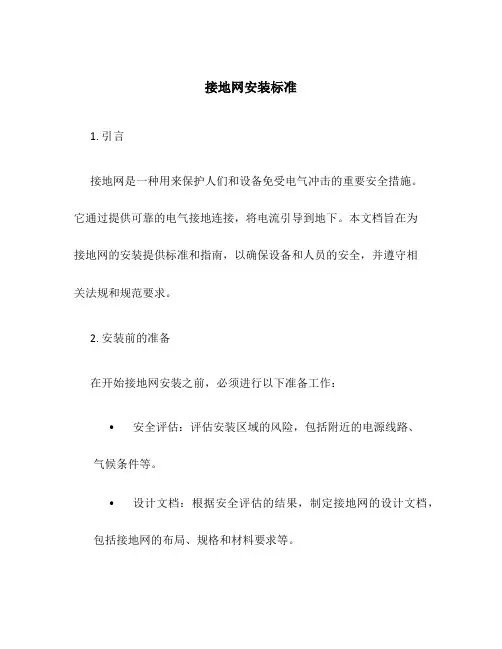

接地网安装标准1. 引言接地网是一种用来保护人们和设备免受电气冲击的重要安全措施。

它通过提供可靠的电气接地连接，将电流引导到地下。

本文档旨在为接地网的安装提供标准和指南，以确保设备和人员的安全，并遵守相关法规和规范要求。

2. 安装前的准备在开始接地网安装之前，必须进行以下准备工作：•安全评估：评估安装区域的风险，包括附近的电源线路、气候条件等。

•设计文档：根据安全评估的结果，制定接地网的设计文档，包括接地网的布局、规格和材料要求等。

•施工计划：制定接地网的施工计划，包括工期、所需人力和资源等。

3. 接地网的布局接地网的布局应根据安装区域的特点和要求进行设计。

以下是一些建议的布局考虑因素：•区域划分：将安装区域划分为合适的区域，确保每个区域都能够得到有效的接地。

•电气设备接地：应确保所有电气设备都能够接地，并考虑设备之间的连通性。

•地下管道：应避免接地网与地下管道交叉，以免影响接地效果。

•接地体位置：接地体应安放在容易访问和维护的位置，以方便检查和维修。

4. 接地网的规格和材料要求接地网的规格和材料要求应根据设计文档中的要求来确定。

以下是一些常见的规格和材料要求：•导体材料：接地网的主要导体通常采用镀铜材料，以确保良好的电导性能。

•地下导体：地下导体应采用耐腐蚀性能好的材料，例如镀锌钢或铜镀锌钢，以防止腐蚀和破损。

•接地体：接地体通常采用铜或镀锌钢材料，具有良好的电导性能和强度。

•接地电阻：接地电阻应控制在符合规定的范围内，确保接地系统的有效性。

5. 安装步骤接地网的安装步骤应根据设计文档和施工计划来执行，包括以下主要步骤：1.准备工作：清理安装区域，确保工作场所安全和整洁。

2.安装地下导体：根据设计要求，将地下导体埋设在合适的深度和位置。

3.安装接地体：根据布局设计，安装接地体并确保与地下导体的连接良好。

4.连接导体：用合适的导线将接地体连接起来，并确保连接牢固可靠。

5.测试和验证：在安装完成后，使用合适的测试仪器对接地网进行测试和验证，确保接地电阻符合要求。

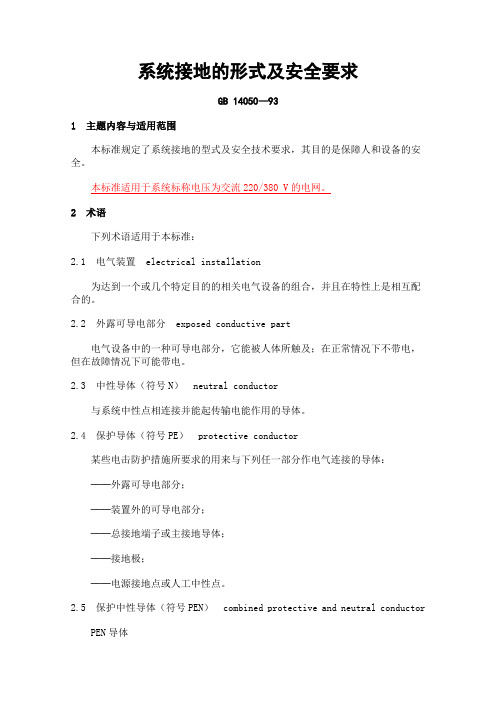

系统接地的形式及安全要求GB 14050—931 主题内容与适用范围本标准规定了系统接地的型式及安全技术要求，其目的是保障人和设备的安全。

本标准适用于系统标称电压为交流220/380 V的电网。

2 术语下列术语适用于本标准：2.1 电气装置electrical installation为达到一个或几个特定目的的相关电气设备的组合，并且在特性上是相互配合的。

2.2 外露可导电部分exposed conductive part电气设备中的一种可导电部分，它能被人体所触及；在正常情况下不带电，但在故障情况下可能带电。

2.3 中性导体（符号N）neutral conductor与系统中性点相连接并能起传输电能作用的导体。

2.4 保护导体（符号PE）protective conductor某些电击防护措施所要求的用来与下列任一部分作电气连接的导体：──外露可导电部分；──装置外的可导电部分；──总接地端子或主接地导体；──接地极；──电源接地点或人工中性点。

2.5 保护中性导体（符号PEN）combined protective and neutral conductorPEN导体具有中性导体和保护导体两种功能的接地导体。

注：缩写字母PEN是由保护导体符号PE和中性导体符号N组合而成的。

2.6 接触电压touch voltage绝缘损坏时，同时可触及部分之间出现的电压。

注：① 按惯例，此术语仅用在与间接接触保护有关的方面。

② 在某些情况下，接触电压值可能受到触及这些部分的人的阻抗的明显影响。

2.7 预期接触电压prospective touch voltage电气装置中发生阻抗可以忽略的故障时，可能出现的最高接触电压。

3系统接地的型式型式以拉丁文字作代号，其意义为：第一个字母表示电源端与地的关系：T──电源端有一点直接接地；I──电源端所有带电部分不接地或有一点通过阻抗接地。

第二个字母表示电气装置的外露可导电部分与地的关系：T──电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N──电气装置的外露可导电部分与电源端接地点有直接电气连接。

2024年煤矿井下电气设备保护接地安装规定第一章总则第一条为了保障煤矿井下电气设备的安全运行，防止电气事故的发生，制定本规定。

第二条本规定适用于煤矿井下电气设备的保护接地安装，包括电力设备、照明设备、通信设备等。

第三条井下电气设备的保护接地应符合国家相关法律法规的规定，并以本规定为依据进行安装。

第四条井下电气设备的保护接地应由具备相应资质的电气工程人员进行安装和维护。

第二章接地装置第五条井下电气设备的保护接地应设置可靠的接地装置，以保证设备及人员的安全。

第六条井下电气设备的保护接地装置应选用符合国家标准的铜导体，其截面积应根据设备的负荷确定。

第七条井下电气设备的保护接地装置应与井下设备的设备接地系统相连接，以确保设备的正常运行。

第八条井下电气设备的保护接地装置的接地电阻应符合国家规定的要求，具体数值应根据设备的特点和电气负荷确定。

第九条井下电气设备的保护接地装置应设置监测装置，及时监测接地电阻的变化情况，并能够发出报警信号。

第三章安装要求第十条井下电气设备的保护接地应与井下设备的金属结构物相连接，以确保设备的安全可靠接地。

第十一条井下电气设备的保护接地应杜绝临时接地装置，确保接地装置的永久性和可靠性。

第十二条井下电气设备的保护接地应设置接地块，其数量和布置应满足相关规定，确保接地电阻的合理分布。

第十三条井下电气设备的保护接地装置应设置保护罩，防止外界因素对接地装置的影响。

第十四条井下电气设备的保护接地装置的设置位置应方便操作和维护，并符合相关规定的要求。

第四章检测与维护第十五条井下电气设备的保护接地装置应定期进行检测，确保接地装置的可靠性和有效性。

第十六条井下电气设备的保护接地装置的检测应由专业的电气工程人员进行，并记录相应的检测结果。

第十七条井下电气设备的保护接地装置的维护应定期进行，保持设备的正常运行。

第十八条井下电气设备的保护接地装置的维护应由专业的电气工程人员进行，并记录相应的维护情况。

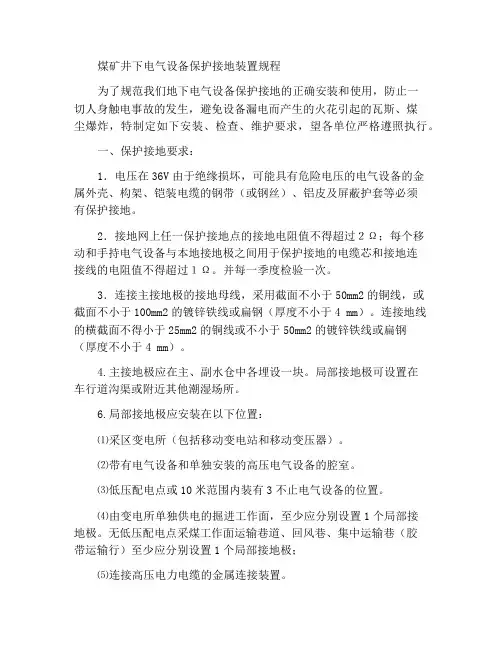

煤矿井下电气设备保护接地装置规程为了规范我们地下电气设备保护接地的正确安装和使用，防止一切人身触电事故的发生，避免设备漏电而产生的火花引起的瓦斯、煤尘爆炸，特制定如下安装、检查、维护要求，望各单位严格遵照执行。

一、保护接地要求：1．电压在36V由于绝缘损坏，可能具有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铝皮及屏蔽护套等必须有保护接地。

2．接地网上任一保护接地点的接地电阻值不得超过２Ω；每个移动和手持电气设备与本地接地极之间用于保护接地的电缆芯和接地连接线的电阻值不得超过１Ω。

并每一季度检验一次。

3．连接主接地极的接地母线，采用截面不小于50mm2的铜线，或截面不小于100mm2的镀锌铁线或扁钢（厚度不小于4 mm）。

连接地线的横截面不得小于25mm2的铜线或不小于50mm2的镀锌铁线或扁钢（厚度不小于4 mm）。

4.主接地极应在主、副水仓中各埋设一块。

局部接地极可设置在车行道沟渠或附近其他潮湿场所。

6.局部接地极应安装在以下位置：⑴采区变电所（包括移动变电站和移动变压器）。

⑵带有电气设备和单独安装的高压电气设备的腔室。

⑶低压配电点或10米范围内装有3不止电气设备的位置。

⑷由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。

无低压配电点采煤工作面运输巷道、回风巷、集中运输巷（胶带运输行）至少应分别设置1个局部接地极；⑸连接高压电力电缆的金属连接装置。

地下单个低压电气设备的保护接地安装应根据当地接地安装要求进行，必须保证接地点的电阻值不小于２Ω。

二、地下电气设备保护接地制造标准：1、井下硐室、对手交接班地点如中央变电所、采区变电所、乳化泵站、排水泵站电气设备外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于25mm2的裸铜线。

2、井下固定、半固定设备（但无人看管或移动电气设备）外壳与接地母线或局部接地极之间的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于50mm2的镀锌铁线，即直径不小于8毫米的50mm2钢绞线。

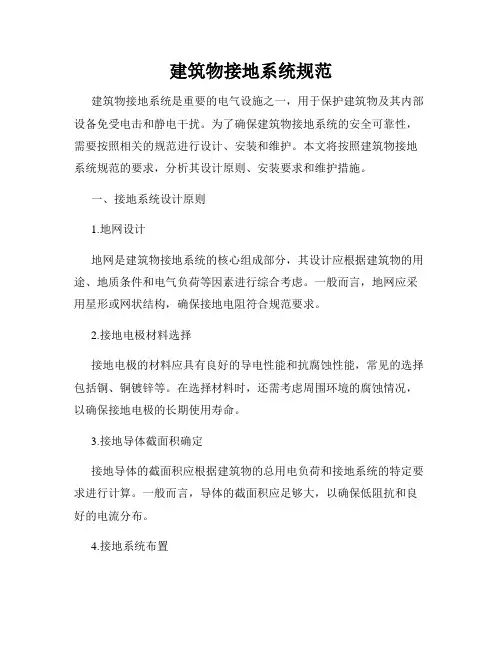

建筑物接地系统规范建筑物接地系统是重要的电气设施之一，用于保护建筑物及其内部设备免受电击和静电干扰。

为了确保建筑物接地系统的安全可靠性，需要按照相关的规范进行设计、安装和维护。

本文将按照建筑物接地系统规范的要求，分析其设计原则、安装要求和维护措施。

一、接地系统设计原则1.地网设计地网是建筑物接地系统的核心组成部分，其设计应根据建筑物的用途、地质条件和电气负荷等因素进行综合考虑。

一般而言，地网应采用星形或网状结构，确保接地电阻符合规范要求。

2.接地电极材料选择接地电极的材料应具有良好的导电性能和抗腐蚀性能，常见的选择包括铜、铜镀锌等。

在选择材料时，还需考虑周围环境的腐蚀情况，以确保接地电极的长期使用寿命。

3.接地导体截面积确定接地导体的截面积应根据建筑物的总用电负荷和接地系统的特定要求进行计算。

一般而言，导体的截面积应足够大，以确保低阻抗和良好的电流分布。

4.接地系统布置接地系统中的接地装置应根据规范要求进行合理布置，以确保各个接地点之间的等电位连接。

在布置时，应避免与其他设备或管道交叉，并保证接地装置的可靠接地连接。

二、接地系统安装要求1.施工材料在接地系统的安装过程中，应使用符合规范要求的施工材料。

这包括接地导体、接地电极、接地剂等。

使用合格的材料可以有效提高接地系统的安全性和可靠性。

2.施工工艺接地系统的施工应遵循相关的工艺要求。

在进行安装前，需对施工现场进行勘察，确保地质条件和施工环境符合规范要求。

施工过程中，还需注意接地电极的埋深、接地体的焊接质量以及导线的连接等细节。

3.接地系统测试安装完成后，应进行接地系统的测试和检测。

主要包括接地电阻测试、接地导体的连续性测试等。

通过测试，可以验证接地系统的安装质量，并及时发现和排除潜在问题。

三、接地系统维护措施1.定期巡检建议对接地系统进行定期的巡检，以确保接地装置的正常运行和连接可靠。

巡检内容包括检查接地电极和导体的腐蚀情况、检测接地电阻等。

2.设备保护建筑物接地系统应与其他设备进行良好的连接，确保其免受过电压和雷击等电力故障的影响。

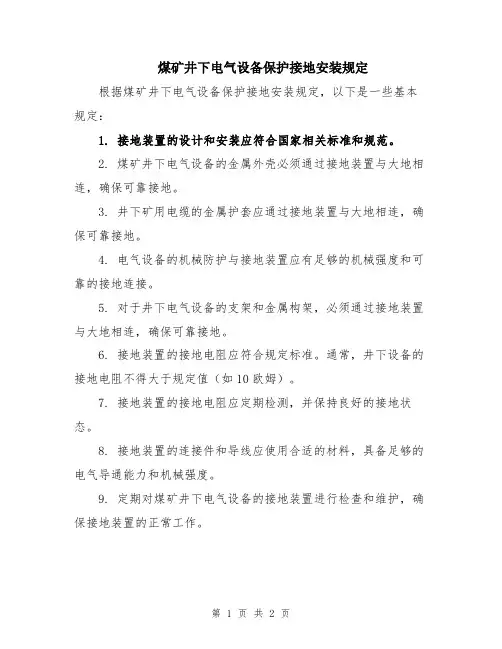

煤矿井下电气设备保护接地安装规定根据煤矿井下电气设备保护接地安装规定，以下是一些基本规定：
1. 接地装置的设计和安装应符合国家相关标准和规范。

2. 煤矿井下电气设备的金属外壳必须通过接地装置与大地相连，确保可靠接地。

3. 井下矿用电缆的金属护套应通过接地装置与大地相连，确保可靠接地。

4. 电气设备的机械防护与接地装置应有足够的机械强度和可靠的接地连接。

5. 对于井下电气设备的支架和金属构架，必须通过接地装置与大地相连，确保可靠接地。

6. 接地装置的接地电阻应符合规定标准。

通常，井下设备的接地电阻不得大于规定值（如10欧姆）。

7. 接地装置的接地电阻应定期检测，并保持良好的接地状态。

8. 接地装置的连接件和导线应使用合适的材料，具备足够的电气导通能力和机械强度。

9. 定期对煤矿井下电气设备的接地装置进行检查和维护，确保接地装置的正常工作。

以上是一些常见的煤矿井下电气设备保护接地安装规定，但实际规定可能因地区和具体情况而有所不同，具体需参考当地相关法规和标准。

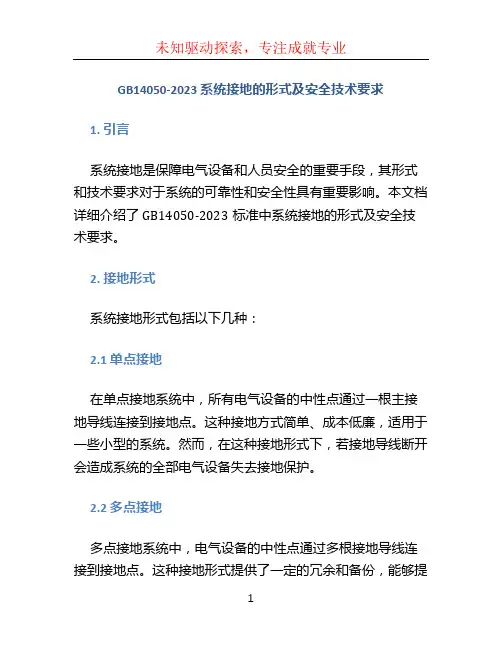

GB14050-2023 系统接地的形式及安全技术要求1. 引言系统接地是保障电气设备和人员安全的重要手段，其形式和技术要求对于系统的可靠性和安全性具有重要影响。

本文档详细介绍了GB14050-2023标准中系统接地的形式及安全技术要求。

2. 接地形式系统接地形式包括以下几种：2.1 单点接地在单点接地系统中，所有电气设备的中性点通过一根主接地导线连接到接地点。

这种接地方式简单、成本低廉，适用于一些小型的系统。

然而，在这种接地形式下，若接地导线断开会造成系统的全部电气设备失去接地保护。

2.2 多点接地多点接地系统中，电气设备的中性点通过多根接地导线连接到接地点。

这种接地形式提供了一定的冗余和备份，能够提高系统的可靠性。

即使其中一根接地导线断开，系统的其他设备仍能保持接地。

2.3 零序接地零序接地是指将电气设备的中性点接地，同时接地导线和大地形成回路。

这种接地形式能够有效地抑制电气系统中的零序电流，提高系统的安全性。

但是，零序接地需要满足特定的技术要求，以确保其可靠性和安全性。

3. 技术要求GB14050-2023标准对于系统接地的技术要求做出了如下规定：3.1 接地电阻系统的接地电阻是衡量接地有效性的重要指标。

标准规定了不同类别的电气设备接地电阻的上限，以确保系统的安全性。

3.2 接地导线截面积接地导线的截面积应根据系统的功率和负载情况进行选择。

截面积过小会导致接地电阻过大，影响接地的有效性；而截面积过大则增加了成本，不经济实用。

3.3 接地导线的材质接地导线应选择适合的材质，具有良好的导电性能和耐腐蚀能力。

一般常用的材质有铜、铝等。

3.4 接地装置的选择接地装置的选择应根据系统的特点和要求进行，包括接地电阻测试仪、接地探针等。

选择合适的接地装置可以提高接地效果和操作便利性。

3.5 接地系统的检测与维护为确保接地系统的有效性和安全性，应定期进行接地电阻测试和接地导线的检查。

对于存在问题或损坏的接地导线，应及时修复或更换。

煤矿井下电气设备保护接地安装规定主要涉及以下几个方面：
1. 接地电阻要求：煤矿井下电气设备的保护接地电阻通常要求保持在一定范围内，一般要求接地电阻小于4 ohm。

2. 接地方式要求：煤矿井下电气设备的保护接地通常采用星形接地方式，即将电气设备的金属外壳与接地系统的主保护接地线连接，形成一定的电位差。

3. 接地线路布置要求：煤矿井下电气设备的保护接地线路应布置在地下矿井中，要求线路布置牢固，不易受到机械挤压和破坏，并与电气设备金属外壳牢固连接。

4. 接地电极要求：煤矿井下电气设备的保护接地电极通常采用专门设计的金属接地极，如耐腐蚀性能好的铜接地极，确保接地电气设备的可靠接地。

5. 接地系统维护要求：煤矿井下电气设备保护接地系统应定期巡视、维护和检测，保持接地系统的良好状态，避免接地电阻过高或接地线路断裂等情况的发生。

需要注意的是，以上规定仅为一般性指导，具体的煤矿井下电气设备保护接地安装规定可能会有所不同，需要根据具体的国家或地区规范进行具体操作。

第 1 页共 1 页。

察哈素煤矿井下电气设备局部接地与辅助接地安设标准一、安设接地范围1、三台及三台以上的电气设备配电点必须安设外接地线。

2、高压馈电开关、低压馈电开关与照明综保必须安设辅助接地线。

3、高压电气设备必须全部安设外接地线。

二、接地极（包括局部接地极、辅助接地极）1、局部接地极与辅助接地极统一采用直径42mm,长度为1.5米的镀锌钢管，钢管上钻48个直径5mm的孔。

接地极上端用钢板封堵，钻直径为14mm的一个中心孔。

接地螺栓距离接地极顶端50mm。

局部接地极打入底板长度不低于1.4米，上端露出底板不超过0.1米，垂直偏差不大于15°，。

2、局部接地极及辅助接地极原则上安设在巷道非行人侧，距巷帮不超过200mm，若特殊原因安装在行人侧的应保证行人通道宽度不小于700mm。

电气设备与接地母线连接统一由电气设备外壳左侧（风机开关在里侧）的接地螺栓引出连接导线。

三、接地线（包括局部接地母线、接地线、辅助接地母线、辅助接地线、）1、局部接地母线采用宽度为40mm厚度为3mm的镀锌扁铁，每隔500mm钻一个￠13mm的孔。

并使用专用托架固定，距离底板300mm，悬挂点间隔距离为1米。

托架采用M8膨胀螺栓固定，局部接地母线长度应超过开关200mm以上。

与接地极连接时，必须使用统一加工的拐铁。

接地母线托架材料与接地母线相同，尺寸附图。

2、辅助接地线采用截面不小于10mm2的铜芯电缆，辅助接地线不允许有明接头，辅助接地母线不允许用裸导线，放在接地母线下方与接地母线平行架设，用塑料扎带捆扎。

3、接地线采用铜线时截面不小于25 mm2，两端必须压接合适的铜线鼻子。

使用扁铁时截面不小于50mm 2。

用M12×30镀锌螺栓与接地母线垂直连接。

四、其他1、接地线与接地母线采用M12×30镀锌螺栓连接，严禁2台或2台以上电气设备的接地导线共用一个接地螺栓，同一配电点的接地线规格和材质必须相同。

禁止几台设备串联接地，禁止同台设备的几个接地部分串联接地。

井下电气设备保护接地安设标准为进一步规范井下电气设备保护接地安设标准，全面排查各地点电气设备保护接地安设情况，预防人身触电，保障电气设备安全，现就有关标准和工作要求通知如下：一、保护接地标准（一）电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架，铠装电缆的钢带(钢丝)、铅皮(屏蔽护套)等必须有保护接地。

（二）任一组主接地极断开时，井下总接地网上任一保护接地点的接地电阻值，不得超过2Ω。

每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过1Ω。

（三）所有电气设备的保护接地装置(包括电缆的铠装、铅皮、接地芯线)和局部接地装置，应当与主接地极连接成1个总接地网。

主接地极应当在主、副水仓中各埋设1块。

主接地极应当用耐腐蚀的钢板制成，其面积不得小于0.75m2、厚度不得小于5mm。

在钻孔中敷设的电缆和地面直接分区供电的电缆，不能与井下主接地极连接时，应当单独形成分区总接地网，其接地电阻值不得超过2Ω。

（四）下列地点应当装设局部接地极：1.采区变电所(包括移动变电站和移动变压器)。

2.装有电气设备的硐室和单独装设的高压电气设备。

3.低压配电点或者装有3台以上电气设备的地点。

4.无低压配电点的采煤工作面的运输巷、回风巷、带式输送机巷以及由变电所单独供电的掘进工作面(至少分别设置1个局部接地极)。

5.连接高压动力电缆的金属连接装置。

局部接地极可以设置于巷道水沟内或者其他就近的潮湿处。

设置在水沟中的局部接地极应当用面积不小于0.6 m2、厚度不小于3mm 的钢板或者具有同等有效面积的钢管制成，并平放于水沟深处。

设置在其他地点的局部接地极，可以用直径不小于35mm、长度不小于1.5m 的钢管制成，管上至少钻20个直径不小于5mm 的透孔，并全部垂直埋入底板；也可用直径不小于22mm、长度为1m 的2根钢管制成，每根管上钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

设备接地标准规范
设备接地是一种用于保护人身安全以及设备的电气连接方式，它通过将设备连接到地面上的接地系统来确保电流的顺利流动和故障电流的排除。

以下是一些设备接地的标准规范：
1. 国家标准：每个国家都有不同的设备接地标准，这些标准通常由国家电气安全机构或标准化机构制定。

例如，在美国，设备接地的标准是由美国国家电气安全代码（National Electrical Code）规定的。

2. IEC 60364：这是国际电工委员会（IEC）发布的一项关于电气安装的国际标准，其中包括了有关设备接地的规定。

IEC 60364标准提供了关于设备接地的要求、适用范围和测试等方面的指导。

3. IEEE 1100：IEEE 1100标准是由美国电气和电子工程师协会（IEEE）制定的，也被称为“电气设备接地的实施和管理指南”。

该标准提供了有关电气设备接地的设计、安装、测试和维护等方面的指导。

4. ISO 14644：ISO 14644是一项关于洁净室环境控制的国际标准，其中包括了有关设备接地的要求。

这个标准适用于需要对静电进行控制的环境，如半导体制造、医药生产等。

5. 安全规定：除了上述标准规范之外，很多行业和组织还制定了自己的安全规定，以确保设备接地的有效性和安全性。

这些规定通常与特定行业和设备类型有关，如航空航天、化工、医疗等。

需要注意的是，设备接地的规范和要求会根据不同的国家、行业和应用而有所不同。

因此，在设计和安装设备接地系统时，应遵循当地适用的标准和规定，并根据具体情况进行适当的调整。

此外，由于设备接地涉及到电气安全，建议在进行设备接地相关工作时寻求专业人士的指导和帮助，以确保安全和有效性。

接地体的安装方法与要求接地是指将电气设备或线路与地面进行连接，以达到安全保护人身安全和保护设备的目的。

接地体是用于接地的导体或设备。

正确的接地体安装方法和要求是非常重要的，以下是一些基本原则和方法：1.选择适当的接地体：接地体的选择应根据具体的应用环境和要求而定。

一般来说，接地体可以是地下埋设的金属板、金属杆或电缆电线的金属护套。

为了确保接地效果良好，接地体应具有足够的导电性能，表面的铜层应具有足够的密度和均匀性。

2.确定接地体的数量和配置：根据设备的容量和运行条件，应确定接地体的数量和配置。

一般来说，接地体应足够多，布置合理，并与设备或线路的工作区域相连。

接地体之间的距离应保持足够的均匀性，以保证整个接地系统的的均匀性。

3.接地体的埋设深度：接地体的埋设深度是确保接地效果的重要因素。

根据地面的情况，接地体的埋设深度应根据具体的要求确定。

一般来说，接地体的埋设深度应大于1米，特别是在土壤电阻率较高的地区。

4.接地体的安装方法：接地体的安装方法取决于具体的应用要求和接地系统的设计。

通常情况下，接地体可以通过埋地、桩杆等方式进行安装。

对于埋地式接地体，应先挖掘足够大的坑，然后将接地体置于坑中，并用土壤填埋，并确保土壤有足够的湿度以保证接地效果。

对于桩杆式接地体，应先确定好接地体的位置，然后使用打孔机将接地体固定在地下，并与设备或线路相连。

5.接地体的连接：接地体与设备或线路之间的连接应使用足够大的导线或电缆进行连接。

连接点应保持良好的接触，并且应使用合适的螺栓或夹子将导线或电缆固定在接地体上，以确保良好的导电性能。

6.接地体的维护：接地体的维护是确保接地效果持久有效的关键。

定期检查接地体的连接是否松动，表面是否有腐蚀或损坏，并做好维护记录。

如果发现问题，应及时采取措施修复或更换接地体。

7.接地体的测试：为了确保接地效果，接地体的测试是非常重要的。

通过使用接地电阻测试仪等设备，可以测量接地体的电阻值，以评估接地系统的性能。

设备接地保护安装标准1、保护接地：是为了避免由于电气设备绝缘损坏后，在设备金属外壳上和电缆的钢带（钢丝）上产生危险电压，造成人身触电事故的发生。

辅助接地：配合检漏保护系统进行保护性能检测试验用的接地设施。

2、电压36V以上的电气设备的金属外壳、构架、铠装电缆的钢带（钢丝）铅皮和橡套（塑料）电缆的接地芯线或屏蔽护套等必须接地，其接地通过接地线（电缆接地芯线）与接地网可靠连接，具有漏电试验功能的低压开关，必须设置辅助接地系统。

3、每个采区变电所，包括移动变电站和干式变压器。

4、每个装有电气设备的硐室和单独装设的高压电气设备。

5、每个低压配电点。

6、每个高压电缆连接装置。

7、每台设备必须用独立的连接导线与接地网（接地母线、辅助接地母线）直接相连，禁止几台设备串联接地，禁止同台设备的几个接地部分串联接地。

8、所有电气设备的接地引线，必须经电气设备的专用接地螺栓上引至接地母线或接地极上，严禁连接到地脚螺栓等非专用接地螺栓上。

9、局部接地极和辅助接地极之间距离不得小于5m,直径不小于35mm，壁厚不小于2.5mm的镀锌钢管制作，且钢管在埋入段至少钻20个直径不小于5mm的透孔，接地极上螺丝距钢管上5厘米，局部接地极垂直埋入底板深度不小于1.5米，垂直偏差不大于15度上部露出底板7-10厘米并且安装在配电点以外的潮湿处。

10、接地母线：截面积不小于50平方毫米铜线或截面不小于100平方毫米的镀锌钢绞线或厚度不小于4毫米截面积不小于100平方毫米的扁钢。

11、局部接地极：截面积不小于25平方毫米铜线或截面积不小于50平方毫米的镀锌钢绞线或厚度不小于4毫米截面积50平方毫米的扁钢。

12、橡套电缆的接地芯线，除用作监测接地回路外，不得兼作其他用途。

电气设备工程接地系统规范要求与防雷保护在电气设备工程中，接地系统的规范要求与防雷保护是至关重要的。

良好的接地系统可以确保电气设备的正常运行，同时有效地防止雷击和其他不良事件的发生。

本文将探讨电气设备工程中接地系统的规范要求以及如何进行防雷保护。

1. 接地系统规范要求电气设备工程的接地系统是为了保证设备与地之间的电位差足够小，从而提供安全的操作环境。

为了满足规范要求，以下几个方面需要被考虑。

1.1 接地电阻接地电阻是衡量接地系统性能的重要指标。

根据不同的工程需求，接地电阻应该控制在一定的范围内，通常在几欧姆以下。

为了达到较低的接地电阻，一般会采取增加接地体数量、增加导体截面积、采用专用的接地材料等措施。

1.2 地下接地体的埋设深度地下接地体的埋设深度也是规范要求的一部分。

通常情况下，地下接地体应埋设在地面以下一定的深度，以保证设备接地的稳定性和可靠性。

埋设深度一般在0.5米至2米之间。

1.3 接地系统的连通性和可靠性接地系统应该具备良好的连通性和可靠性，以确保接地系统始终处于良好的工作状态。

在设计和安装接地系统时，应注意接地体之间的连接是否紧固可靠，以及相关接地设备的维护保养工作是否得当。

2. 防雷保护防雷保护是电气设备工程中另一个重要的方面。

合理的防雷措施可以保护电气设备免受雷击的损害，提高设备的可靠性和寿命。

2.1 避雷针的设置合适的避雷针设置可以将雷击引向地下，以减小对电气设备的损害。

避雷针应根据工程的实际情况进行设置，如建筑物的高度、周围环境等因素。

2.2 避雷接地系统针对电气设备工程中的接地系统，还需要增设专门的避雷接地系统。

这一系统是为了将雷击电流引入接地系统，并迅速传递到地下，以保护电气设备的安全。

避雷接地系统的具体设置应符合相关规范和标准。

2.3 避雷器的使用避雷器是防雷保护中必不可少的设备。

它能够在发生雷击时，及时地将雷电能量转移到大地，以保护电气设备不受损坏。

避雷器的选择和安装需要根据设备的特点和规模进行合理的设计。
