PID使用说明

  • 格式：doc
  • 大小：178.50 KB
  • 文档页数：8

一、PID指令之参数使用说明
S1：目标值(SV)
S2：测定值(PV)
S3：参数
D：输出值(MV)
32位指令名称为D PID
其16位之S参数表如下所示：
16位之S3参数说明如下所示：
S3：取樣時間最小設定值需大於程式掃描時間
S3+1~ S3+3：設定值超出最大值時以最大值使用
S3+4：0→自动控制方向(内定值)
1→正向动作(SV-PV)
2→逆向动作(PV-SV)
S3+5：假设设定5，则E在-5~5之区间输出值(MV)将为0
S3+6：假设设定1000，则输出值(MV)大于1000时将以1000输出S3+7：假设设定-1000，则输出值(MV)小于-1000时将以-1000输出S3+6需大於等於S3+7，否則上限值與下限值將互掉
S3+8：假设设定1000，则积分值大于1000时将以1000输出且不再积分
S3+9：假设设定-1000，则积分值小于-1000时将以-1000输出且不再积分
S3+8需大於等於S3+9，否則上限值與下限值將互掉
S3+10, S3+11為累積之積分值，通常只供參考用，但是使用者還是可以依需求清除或修改，不過須以32bit浮點數修改之
S3+12為前次測定值，通常只供參考用，但是使用者還是可以依需求修改
32位之S参数表如下所示：
32位之S3参数说明与16位之参数说明大致上相同，其不同点只在于S3+5 ~ S3+20之間參數容量由原本16位元變為32位元。

二、PID指令方块图
三、 运算公式
()()()S t PV K S
t E K t E K MV D I P *1
**++=
其中在自动及正向动作时
()PV SV t E -=
而在逆动作时
()SV PV t E -=
另外()S t PV 表示()t PV 的微分值，以及()
S
t E 1
表示()t E 的积分值 由上述公式中可得知本指令与一般PID 指令有所不同，其不同点乃在于微分值使用上的变化，为了避免一般PID 指令于初次起动时所造成瞬间微分值过大之缺点，因此本指令采用监看测定值(PV)之微分状况，当测定值(PV)变化量过大时，则本指令之微分值也将变大。

四、 注意事项与建议
1. S 3+6~ S 3+13使用区只限于EP/EH 以及ES(v5.7版以后)机种使用。

2. ES 机种(v5.6版以前)只限使用一次指令，ES(v5.7版以后)/EP/EH 无使用次
数之限制。

3. 使用者于调整K P 、K I 及K D 三个主要参数时，请先调整K P 值(依经验值设定)，而K I 及K D 值先设定为0，等到调整到大致上可控制时，再依序调整K I 值(由
小到大)以及K D 值(由小到大)，调整范例如范例四所示。

其中K P 值为100则表示100%，即对偏差值的增益为1，小于100%将对偏差值衰减，大于100%将对偏差值放大，S 3+4必须为0，才能双向PID 调节。

4. 本指令动作须配合许多参数值控制，因此请勿随意设定参数值，以免造成无法控制之现象。

五、范例
范例一：使用PID 指令于一般位置或速度控制时之方块图(动作方向S 3+4需
设为0)
¦ì¸m ©R ¥O (SV)
范例二：使用PID 指令与变频器搭配控制时之方块图(动作方向S 3+4需设为
0)
³t «×©R ¥O (S)
(PV = S -P)
¥[´î³t ©R ¥O
范例三：使用PID 指令于温度控制时之方块图(动作方向S 3+4需设为1)
·Å«×©R ¥O (SV)
范例四：PID 指令参数调整建议步骤说明
假设控制系统之受控体G(s)的转移函数为一阶的函数()a
s b
s G +=
(一般马达的模型均为此函数)，命令值SV 为1，取样时间Ts 为10ms 。

建议调整步骤如下：
步骤1：首先将K I 及K D 值设为0，接着先后分别设定K P 为5、10、20及40，
并分别记录其SV 及PV 状态，其结果如下图所示。

K P = 40
K P = 20
K P = 10
K P = 5
®É¶¡(sec)
步骤2：观察上图后得知K P 为40时，其反应会有过冲现象，因此不选用；
而K P 为20时，其PV 反应曲线接近SV 值且不会有过冲现象，但是由于激活过快，因此输出值MV 瞬间值会很大，所以考虑暂不选用；接着K P 为10时，其PV 反应曲线接近SV 值并且是比较平滑接近，因此考虑使用此值；最后K P 为5时，其反应过慢，因此也暂不考虑使用。

步骤3：选定K P 为10后，先调整K I 值由小到大(如1、2、4至8)，以不超
过K P 值为原则；然后再调整K D 由小到大(如0.01、0.05、0.1及0.2)，
以不超过K P 的10%为原则；最后可得如下图之PV 与SV 的关系图。

PV = SVÂI
K P= 10, K I= 8, K D= 0.2
®É¶¡(sec)附注：本范例仅供参考，因此使用者还需依实际控制系统之状况，再自行调整其适合之控制参数。

六、实例
实例一：利用PID指令于压力控制系统，使用范例一之方块图。

控制目的：使控制系统达成压力目标值
控制特性说明：此系统需要渐渐达成控制目的，因此过快的达成控制目的
时，可能会造成系统超控或无法负荷之现象。

建议解决方法：方法一→利用较大之取样时间达成
方法二→利用延迟命令的功能达成，其控制方块图如下图。

À£¤O R
©
D2©¹¥®¹ª©R ¥O ­È©R ¥O ­ÈA ªi §Î¹Ï
B ªi §Î¹Ï
¬°R ¥O ¶¡j ­È
D3¬°©R O ¶¡¹j ɶ¡¨Ï¥ÎªÌ¨Ìê»Úª¬p ½Õ¾ã
命令延迟功能程序实例如下：
实例二：速度控制与压力控制系统分别独立控制，使用范例二之方块图。

控制目的：速度控制使用开路控制一段时间后，再加入压力控制系统(PID
指令)作闭路控制，然后达成压力控制目的。

控制特性说明：由于此两系统的速度与压力之间，并无特定关系可找出来
使用，因此本架构需先达成开路式的控制速度目的，然后再依闭路式的压力控制，以达成控制的目标。

另外如怕压力控制系统之控制命令过于变化太快，则可考虑加入实例一里的命令延迟功能。

其控制方块图如下图所示。

M1=ON 部分程序实例如下：。

合集下载

PID使用说明

PID使用说明

PID调节器又称回路调节器，本调节器提供的具体功能有：手动、自动、串级、及跟踪运行方式的切换，设定值、手动输出值的调整，PID参数的整定等。

PID调节有三种画面：回路操作画面、趋势显示画面和参数调整画面。

下面介绍每种画面显示的信息及用途。

1.回路操作画面在预先设置的PID热点上，单击鼠标左键，屏幕上将弹出如图3.11-1所示回路操作画面，由回路操作画面可分别进入其它两种画面。

（1）显示信息说明在回路调节画面中显示的有设定值、过程值和输出值的棒图及数值显示，运行方式显示，报警状态显示等。

❒棒图显示画面左边的三个棒图分别代表设定值、过程值和输出值，棒的颜色依次为蓝、天蓝、粉色。

设定值棒的高度为当前值相对量程的百分数。

如果PID运行于串级状态，则设定棒显示串级外给定值，在其它运行状态下显示内给定值。

过程值棒的高度表示过程输入值。

输出棒的高度表示输出值。

❒数值显示画面右下区域的三个方框中显示的内容依次为设定量、过程量及输出量的当前值，各数值颜色与棒颜色相对应。

当PID调节器运行于手动、自动或跟踪状态时，设定值为内部给定值；当运行于串级状态时，显示为串级输入值。

当PID调节器运行于手动状态时，输出值由手动给出；运行于自动和串级状态时，由算法结果给出；运行于跟踪状态时，为跟踪量点值。

❒报警状态显示当偏差报警到来时，左上角灯置亮（呈红色）；报警消失时，恢复正常颜色。

❒运行方式显示PID调节器的运行方式包括手动、自动、串级及跟踪四种，当某个运行方式下的状态灯呈绿色时，表示调节器处于某方式。

❒其它PID调节器画面静态显示的内容有点名、点描述(说明)等。

（2）操作说明在回路操作画面中可以进行的操作有：工作方式（手动、自动、串级和跟踪）的切换，通过设定值增减按钮改变设定值，通过输出值增减按钮改变输出值，切换到趋势显示画面和参数调整画面。

PID共有手动、自动、串级和跟踪四种工作状态，这四种工作状态的切换是无扰动的。

●手动状态下，PID单元停止运算，依靠操作键来改变控制输出。

PID参数设置参考说明

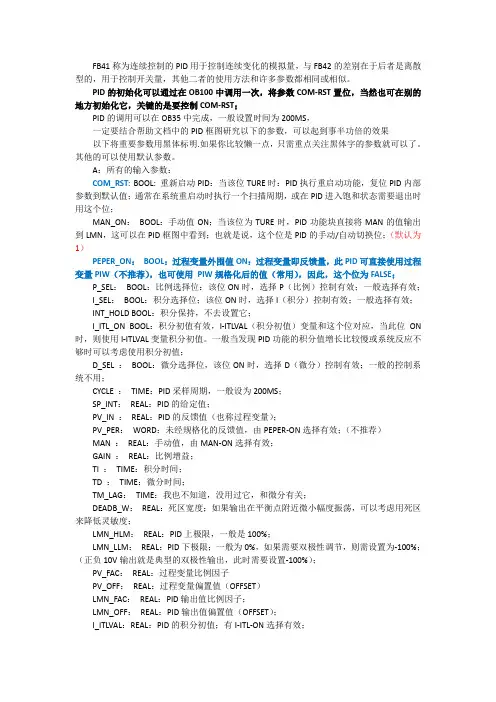

PID参数设置参考说明
