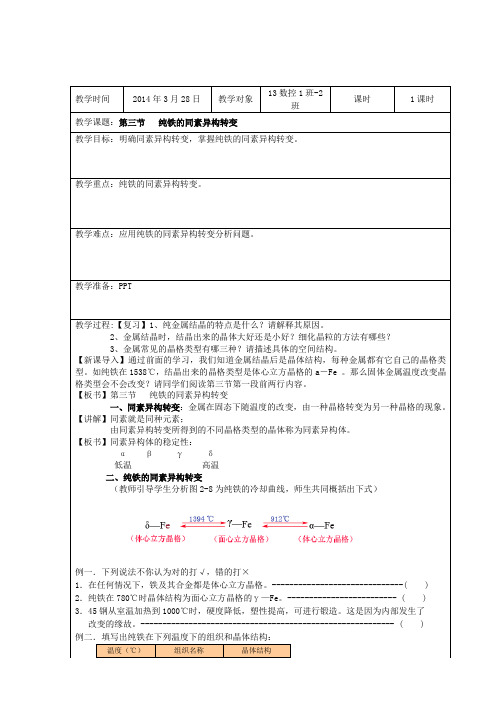

教学时间2014年3月28日教学对象13数控1班-2班课时1课时教学课题：第三节纯铁的同素异构转变教学目标：明确同素异构转变，掌握纯铁的同素异构转变。
教学重点：纯铁的同素异构转变。
教学难点：应用纯铁的同素异构转变分析问题。
教学准备：PPT教学过程:【复习】1、纯金属结晶的特点是什么？请解释其原因。
2、金属结晶时，结晶出来的晶体大好还是小好？细化晶粒的方法有哪些？3、金属常见的晶格类型有哪三种？请描述具体的空间结构。
【新课导入】通过前面的学习，我们知道金属结晶后是晶体结构，每种金属都有它自己的晶格类型。
如纯铁在1538℃，结晶出来的晶格类型是体心立方晶格的a－Fe 。
那么固体金属温度改变晶格类型会不会改变？请同学们阅读第三节第一段前两行内容。
【板书】第三节纯铁的同素异构转变一、同素异构转变：金属在固态下随温度的改变，由一种晶格转变为另一种晶格的现象。
【讲解】同素就是同种元素；由同素异构转变所得到的不同晶格类型的晶体称为同素异构体。
【板书】同素异构体的稳定性：αβγδ低温高温二、纯铁的同素异构转变（教师引导学生分析图2-8为纯铁的冷却曲线，师生共同概括出下式）例一．下列说法不你认为对的打√，错的打×1．在任何情况下，铁及其合金都是体心立方晶格。
------------------------------( ) 2．纯铁在780℃时晶体结构为面心立方晶格的γ—Fe。
------------------------- ( ) 3．45钢从室温加热到1000℃时，硬度降低，塑性提高，可进行锻造。
这是因为内部发生了改变的缘故。
---------------------------------------------------------- ( )例二．填写出纯铁在下列温度下的组织和晶体结构：温度（℃）组织名称晶体结构。
铁碳合金相图1、纯铁的同素异构转变许多金属在固态下只有一种晶体结构，如铝、铜、银等金属在固态时无论温度高低，均为面心立方晶格（金属原子分布在立方体的八个角上和六个面的中心，如图a）。
钨、钼、钒等金属则为体心立方晶格（八个原子分布在立方体的八个角上，一个原子处于立方体的中心，如图b所示）。
但有些金属在固态下存在两种或两种以上的晶格形式，如铁、钴、钛等，这类金属在冷却或加热过程中，其晶格形式会发生变化。
金属在固态下随着温度的改变，由一种晶格转变为另一种晶格的现象，称为同素异构转变。
图a 面心立方晶体图b 体心立方晶体图1是纯铁的冷却曲线。
液态纯钛在1538℃进行结晶，得到体心立方晶格的δ-Fe 。
继续冷却到1394℃发生同素异构转变，成为面心立方晶格γ-Fe。
在冷却到912℃又发生一次同素异构转变，成为体心立方晶格α-Fe。
正因为纯铁的这种同素异构转变，才使钢和铸铁通过热处理来改变其组织和性能成为可能。
图1 纯铁的冷却曲线纯铁的同素异构转变与液态金属的结晶过程相似，遵循结晶的一般规律：有一定的平衡转变温度（相变点）；转变时需要过冷度；转变过程也是由晶核的形成和晶核的长大来完成。
但是这种转变是在固态下进行的，原子扩散比液态下困难，因此比液态金属结晶具有较大的过冷度。
另外，由于转变时晶格致密度的改变，将引起晶体体积的变化。
如：γ-Fe转变为α-Fe时，他可能引起钢淬火时产生应力，严重时会导致工件变形或开裂。
纯铁的磁性转变温度为770℃。
磁性转变不是相变，晶格不发生转变。
770℃以上无铁磁性，770℃以下有铁磁性。
2、铁碳合金的基本组织在铁碳合金中，铁和碳是两个基本组元。
在固态下，铁和碳有两种结合方式：一是碳溶于铁中形成固溶体，二是铁与碳形成渗碳体，它们构成了铁碳合金的基本组成相。
（1）液相用”L”表示。
是铁碳合金在熔化温度以上形成的均匀液体。
（2）铁素体用符号"F"（或“α”、“δ”）表示。
第2章纯金属的结晶与铁碳合金不同的金属材料具有不同的性能，即使是同一种材料，在不同的条件下其性能也不相同。
金属材料之所以具有不同的性能与它的晶体结构有密切的关系。
纯金属虽然具有好的导电性、导热性，在工业中获得了一定的应用，但力学性能较低，价格较高，且种类有限，因此，工业生产上应用的金属材料大都是合金，尤其是铁碳合金。
第一节金属的晶体结构一、金属的晶体结构金属及合金的性能是由其成分及内部的结构所决定。
一切固态物质按其构造可分为晶体（crystalloid，crystal）与非晶体（noncrystal）两种。
非晶体的特点是原子的排列不规则，如玻璃、沥青和松香等都是非晶体。
晶体的特点是它们的原子都按一定的次序作有规则的排列，如金刚石、石墨和一切固态金属都属于晶体。
为了便于分析和描述晶体中原子排列的情况，把每个原子看成一个小球，把这些小球用假想线条连接起来，就得到一个抽象化了的空间格子。
这种表示晶体中原子排列形式的空间格子叫晶格（crystal lattice）。
晶格的最小单元称为晶胞（unit cell）。
晶胞中原子排列的规律能完全代表整个晶格中原子排列的规律，人们研究金属的晶格结构，一般都是取出晶胞来研究的。
二、常见的晶格类型常见的金属晶体的晶格形式有如下三种：1.体心立方晶格（BCC（Body-Centered Cubic [lattice]））原子分布在立方体的各结点和中心处，其特点是金属原子占据着立方体的八个顶角和中心，属于这一类的金属有铬(Cr)、钼(Mo)、钨(W)、钒(V)和α-Fe(温度小于912℃纯铁)。
这类金属有相当大的强度和较好的塑性。
2.面心立方晶格（FCC（Face Centered Cubic [lattice]））原子分布在立方体的各结点和各面的中心处。
金属原子除占据立方体的八个顶角外，立方体的六个面的中心也各有一个金属原子。
属于这种晶格的金属有铝(Al)、铜(Cu)、镍(Ni)、铅(Pb)和γ-Fe等（温度在1394℃～912℃纯铁)。
金属热处理中级试卷一、名词解释。
（每题2分，共２0分）1、固溶体：2、铁素体：3、奥氏体4、金属的同素异转变：5、调质热处理：6、金属化合物：7、热处理：8、合金钢：9、马氏体10、渗碳体：二、填空。
（每空0.５分，共２４分）1、金属态下，随温度的改变，由转变为的现象称为固态异构转变。
2、合金是一种与或通过熔炼或其他方法结合而成的具有的物质。
3、根据合金中各组元之间的相互作用不同，合金的组织可分为、、三种类型。
4、铁碳合金的基本组织有五种，它们是、、、、。
5、碳素钢是含碳量小于，而且不含有合金元素的铁碳合金。
6、45钢按用途分类属于钢；按质量分类属于钢；按含碳量分类属于钢。
7、常见的金属晶格类型有___________、___________和___________。
8、按冶炼浇注时脱氧剂与脱氧程度分，碳钢分为_________、_________、________9热处理工艺都是由、和三个阶段所组成的。
10、优质钢含硫为%，含磷为%11奥氏体组织是在发生同素异构转变时产生的。
12、型钢有、、、、、。
13、根据铝合金成分和工艺特点，可将铝合金分为___________和__________两大类。
14.常用的表面热处理方法有_______________和_______________两种。
15、锡黄铜常用牌号是、锡青铜典型牌号是16、铅具有的特点，在工业上用作x 射线和y射线的防护材料17奥氏体不锈钢防晶间腐蚀的方法有、、、、、三、选择填空。
（填写正确答案的序号，每题２分，共２２分）1、零件渗碳后，一般需经过（）才能达到表面硬度高而且耐磨目的。
A 淬火+低温回火B 正火C 调质D 淬火+高温回火2、从灰铸铁的牌号可以看出它的（）指标。
A 硬度B 韧性C 塑性D 强度3、晶胞是一个立方体，原子位于立方体的中心是。
⑴面心立方晶格⑵密排六方晶格⑶体心立方晶格4、45钢的平均含碳量为。
⑴0.45% ⑵4.5% ⑶45%5、将钢加热到临界点以上30—50℃保温适当时间，在空气中冷却的工艺方法为。
机械工程材料试题习题及答案第1章材料的性能一、选择题1.表示金属材料屈服强度的符号是（ B） A.σ B.σs C.σbD.σ-12.表示金属材料弹性极限的符号是（ A） A.σe B.σs C.σbD.σ-13.在测量薄片工件的硬度时，常用的硬度测试方法的表示符号是（ B）A.HBB.HRCC.HVD.HS4.金属材料在载荷作用下抵抗变形和破坏的能力叫（A ） A.强度 B.硬度 C.塑性 D.弹性二、填空1.金属材料的机械性能是指在载荷作用下其抵抗（变形）或（破坏）的能力。
2.金属塑性的指标主要有（伸长率）和（断面收缩率）两种。
3.低碳钢拉伸试验的过程可以分为弹性变形、（塑性变形）和（断裂）三个阶段。
4.常用测定硬度的方法有（布氏硬度测试法）、（洛氏硬度测试法）和维氏硬度测试法。
5.疲劳强度是表示材料经（无数次应力循环）作用而（不发生断裂时）的最大应力值。
三、是非题1.用布氏硬度测量硬度时，压头为钢球，用符号HBS表示。
是2.用布氏硬度测量硬度时，压头为硬质合金球，用符号HBW表示。
是3.金属材料的机械性能可以理解为金属材料的失效抗力。
四、改正题1. 疲劳强度是表示在冲击载荷作用下而不致引起断裂的最大应力。
将冲击载荷改成交变载荷2. 渗碳件经淬火处理后用HB硬度计测量表层硬度。
将HB改成HR3. 受冲击载荷作用的工件，考虑机械性能的指标主要是疲劳强度。
将疲劳强度改成冲击韧性4. 衡量材料的塑性的指标主要有伸长率和冲击韧性。
将冲击韧性改成断面收缩率5. 冲击韧性是指金属材料在载荷作用下抵抗破坏的能力。
将载荷改成冲击载荷五、简答题1.说明下列机械性能指标符合所表示的意思：σs、σ0.2、HRC、σ-1、σb、δ5、HBS。
σs: 屈服强度σ0.2：条件屈服强度HRC：洛氏硬度（压头为金刚石圆锥）σ-1: 疲劳极限σb: 抗拉强度σ5：l0=5d0时的伸长率（l0=5.65s01/2）HBS:布氏硬度（压头为钢球）第2章材料的结构一、选择题1. 每个体心立方晶胞中包含有（B）个原子 A.1 B.2 C.3 D.42. 每个面心立方晶胞中包含有（C）个原子 A.1 B.2 C.3 D.43. 属于面心立方晶格的金属有（C） A.α-Fe,铜B.α-Fe,钒 C.γ-Fe,铜 D.γ-Fe,钒4. 属于体心立方晶格的金属有（B） A.α-Fe,铝B.α-Fe,铬 C.γ-Fe,铝 D.γ-Fe,铬5. 在晶体缺陷中，属于点缺陷的有（A） A. 间隙原子 B.位错 C.晶界 D.缩孔6. 在立方晶系中,指数相同的晶面和晶向(B)A.相互平行B.相互垂直C.相互重叠D.毫无关联7. 在面心立方晶格中,原子密度最大的晶面是(C)A.(100)B.(110)C.(111)D.(122)二、是非题1. 金属或合金中,凡成分相同、结构相同，并与其他部分有界面分开的均匀组成部分称为相。
