机械制造工艺学课程设计拔叉831007工艺卡片和说明书

拔叉ca6140车床831007课程设计摘要：I.引言- 介绍拔叉ca6140 车床831007 课程设计的背景和重要性II.拔叉ca6140 车床831007 的零件分析- 介绍拔叉ca6140 车床831007 的零件构成和功能- 对零件的工艺进行分析III.确定生产类型和毛坯- 确定拔叉ca6140 车床831007 的生产类型- 选择合适的毛坯材料IV.工艺规程设计- 选择定位基准- 制定工艺路线- 选择加工设备和工艺设备- 确定机械加工余量、工序尺寸及工时V.夹具设计- 设计拨叉831007 的夹具- 介绍夹具的设计方法和原理VI.总结- 概括拔叉ca6140 车床831007 课程设计的主要内容和成果正文：拔叉ca6140 车床831007 课程设计是一项重要的任务，它涉及到机械加工工艺和夹具设计等方面。

在完成这项任务时，我们需要对拔叉ca6140 车床831007 的零件进行分析，确定生产类型和毛坯，设计工艺规程和夹具，最后进行总结。

首先，我们需要对拔叉ca6140 车床831007 的零件进行分析。

拔叉ca6140 车床831007 是由若干个零件组成的，这些零件具有不同的功能和结构。

通过对这些零件的工艺进行分析，我们可以了解它们的加工难度和加工方法。

其次，我们需要确定拔叉ca6140 车床831007 的生产类型和毛坯。

生产类型是指产品的生产方式，它决定了产品的制造工艺和生产效率。

毛坯是指生产零件的初始材料，它对零件的加工质量和加工效率有重要影响。

接下来，我们需要设计拔叉ca6140 车床831007 的工艺规程。

工艺规程是指产品生产过程中所需的工艺步骤和工艺参数。

在设计工艺规程时，我们需要选择定位基准，制定工艺路线，选择加工设备和工艺设备，以及确定机械加工余量、工序尺寸及工时。

最后，我们需要设计拔叉831007 的夹具。

夹具是用于固定工件和刀具的工具，它对产品的加工质量和加工效率有重要影响。

理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 1产品名称车床零件名称拨叉831007 共 8 页第 1页车间工序号工序名材料牌1 1 钻、扩、铰ZT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40.5 2 1设备名称设备型号设备编号同时加工件数立式钻床Z353 1 1夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图 1 塞规工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 以毛坯底边为基准，钻Ф20孔高速钢麻花钻，高速钢扩刀，硬质合金钢铰刀，游标卡尺，塞规，专用夹具600 0.42 0.8 50 1 4.2s底图号 2 扩孔至Ф21.8 670 12 1.8 1.8 1 113 铰孔至Ф22+0.021，保证孔的粗糙度590 10 0.9 0.2 1 13 装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 1产品名称车床零件名称拨叉831007 共 8 页第 2 页车间工序号工序名材料牌1 2 铣ZT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40.5 2 1设备名称设备型号设备编号同时加工件数立式铣床X5032 2 1夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图 2 游标卡尺工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 以底端面为基准，铣Ф40上端面，保证其尺寸要求及粗糙度，与Ф22的垂直度为0.05高速钢铣刀，游标卡尺、专用夹具580 0.8 0.1 1.1 2 2.1s底图号装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 1产品名称车床零件名称拨叉831007 共8 页第3 页车间工序号工序名材料牌1 3 镗HT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40 2 1设备名称设备型号设备编号同时加工件数卧式镗床T616 3 1夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图 2 游标卡尺工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 以Ф40为精基准，镗Ф55+0.5，镗Ф73+0.5保证其尺寸和粗糙度，与Ф22孔的垂直度为0.07高速钢镗刀、游标卡尺、专用夹具650 0.26 0.24 0.22 1 5s底图号装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 2产品名称车床零件名称拨叉831007 共 8 页第5 页车间工序号工序名材料牌1 5 钻、铰ZT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40 1 1设备名称设备型号设备编号同时加工件数立式钻床Z535 5 1夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图 2 游标卡尺工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 以孔φ40为精基准，钻孔至φ7高速钢麻花钻头、专用夹具600 0.38 0.31 1.5 1 1.2s底图号 2 铰孔至φ8确保孔粗糙度为1.6高速钢铰刀500 0.5 0.4 1.3 1 1.6S装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 2产品名称车床零件名称拨叉831007 共 8 页第 6页车间工序号工序名材料牌1 6 钻ZT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40 2 1设备名称设备型号设备编号同时加工件数立式钻床Z353 4夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图 1 工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助以φ22孔为精基准，钻φ7孔高速钢麻花钻钻头、专用夹具500 0.33 0.25 1.3 1 3s底图号装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 2产品名称车床零件名称拨叉831007 共 8页第7 页车间工序号工序名材料牌1 7 攻丝ZT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40 1 1设备名称设备型号设备编号同时加工件数攻丝机M2-M35 4夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图 1 塞规工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 以φ40上端面为精基准，攻M8螺纹高速钢丝锥、塞规、专用夹具500 0.3 0.07 9 1 5s底图号装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学金工实习基地机械加工工序卡片产品型号CA6140 零件图号 1产品名称车床零件名称拨叉831007 共 8页第 8 页车间工序号工序名材料牌1 9 铣ZT200毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸铁160×73×40 2 1设备名称设备型号设备编号同时加工件数卧式铣床x61 6 1夹具编号夹具名称切削液1 专用夹具煤油工位器具编号工位器具名称工序工时准终单件描图2 游标卡尺工步号工步容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时描校机动辅助1 以φ22孔为精基准，将两件两件铣断，铣断量为4，使其粗糙度为6.3错齿三面刃铣刀、游标卡尺、专用夹具400 0.82 0.67 3 2 32.7s底图号装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期理工大学机械制造工艺学课程设计——车床CA6140拨叉831007班级 2010级数控三班学生高手学号 XX指导老师 XXXXXXXXXXXXXX2012年4月22日机械制造工艺学课程设计任务书题目：设计“拨叉831007”零件的机械加工工艺规程及工艺装备（年产量5000件）容：1.零件图 12.毛坯图 13.机械加工工艺过程综合卡片 14.夹具设计装配图 15.课程设计说明书 1份目录序言 (11)1、零件的分析 (12)1.1零件的作用 (12)1.2零件的工艺分析 (13)1.3位置要求： (13)2、工艺规程设计 (13)2.1确定毛坯的制造形式 (13)2.2基面的选择 (13)2.2.1 粗基准的选择： (13)2.2.2 精基准的选择： (14)2.3制定工艺路线 (14)2.3.1 工艺路线方案一： (14)2.3.2 工艺路线方案二 (14)2.3.3 工艺方案的比较与分析 (15)2.4机械加工余量、工序尺寸及公差的确定: (15)3、确定切削用量及基本工时 (16)工序Ⅰ以毛坯底边为基准，钻Ф20MM孔,扩孔至Ф21.8MM (16)1.加工条件 (16)2.计算切削用量 (17)工序Ⅱ以底端面为基准，铣Ф40MM上端面，保证其尺寸要求及粗糙度 (17)1.加工条件 (17)2.计算切削用量 (17)工序Ⅲ以Ф40为精基准，镗Ф55+0.50MM，镗Ф73+0.50MM保证其尺寸和粗糙度. 181.加工条件 (18)2.计算切削用量 (18)3. 计算基本工时 (19)工序Ⅳ粗镗、半精镗、精镗Ф55MM孔至图样尺寸 (19)1.加工条件 (19)2.计算切削用量 (19)工序Ⅳ以孔Φ40为精基准，钻孔至Φ7,铰孔至Φ8确保孔粗糙度为1.6 (20)1.加工条件 (20)2.计算切削用量 (20)3.计算切削基本工时 (20)工序Ⅵ以φ40上端面为精基准，攻M8螺纹 (21)1.加工条件 (21)2.切削用量 (21)3.计算切削基本工时 (21)工序Ⅶ倒角，4×R5MM (21)工序Ⅷ以Φ22MM孔为精基准，将两件两件铣断，铣断量为4，使其粗糙度为6.3 (21)1.加工条件 (21)2.计算切削用量 (22)3.计算切削基本工时 (22)4、夹具设计 (22)4.1问题的提出 (22)4.2夹具设计 (22)4.2.1定位基准选择 (22)4.2.2切削力及夹紧力计算 (22)4.2.3具体夹具的装配图见附图 (24)4.2.4夹具设计及操作的简要说明 (24)设计总结 (24)参考文献: (24)序言课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学生活中占有重要的地位。

机械制造工艺学课程设计说明书设计题目设计CA6140车床拨叉831007零件的机械加工工艺规程及工装设备设计者指导教师XX大学2015年1月21目录目录 (2)序言 ....................................................................................................................................................一、零件的分析 (3)零件的作用 (3)零件的工艺分析 (4)二. 确定生产类型 (4)三.确定毛坯 (5)四.工艺规程设计 (5)(一)选择定位基准： (5)（二）制定工艺路线 (6)（三）选择加工设备和工艺设备 (6)(四）机械加工余量、工序尺寸及工时的确定 (6)五、夹具设计 (14)(一)问题的提出 (14)(二)夹具设计 (14)(三)定位误差分析 (16)参考文献： (17)序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。

一、零件的分析（一） 零件的作用题目所给的零件是CA6140车床的拨叉。

它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件上方的φ22孔与操纵机构相连，二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

两件零件铸为一体，加工时分开。

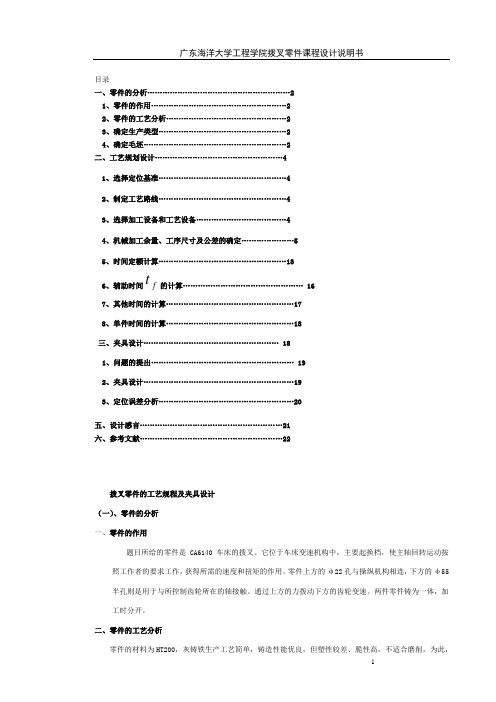

目录一、零件的分析…………………………………………………2 1、零件的作用………………………………………………2 2、零件的工艺分析…………………………………………2 3、确定生产类型……………………………………………2 4、确定毛坯…………………………………………………2 二、工艺规划设计……………………………………………4 1、选择定位基准……………………………………………4 2、制定工艺路线……………………………………………4 3、选择加工设备和工艺设备………………………………4 4、机械加工余量、工序尺寸及公差的确定…………………5 5、时间定额计算……………………………………………13 6、辅助时间f t 的计算 (16)7、其他时间的计算...................................................17 8、单件时间的计算...................................................18 三、夹具设计...................................................... 18 1、问题的提出......................................................... 19 2、夹具设计............................................................19 3、定位误差分析......................................................20 五、设计感言.........................................................21 六、参考文献 (22)拨叉零件的工艺规程及夹具设计 （一）、零件的分析 一、零件的作用题目所给的零件是CA6140车床的拨叉。

成都理工大学《机械制造工艺学》课程设计说明书学院：应用技术学院专业：09级数控技术班级：数控三班学生姓名：沐泽学号：指导老师：2011 年 5 月 29日《机械制造工艺学》课程设计任务书题目:设计“CA604拨叉831007”零件的机械加工工艺规则及“拨叉”工艺的专用夹具内容：1. 零件图 1张2. 毛坯图 1张3. 机械加工工艺过程综合卡片 2张4. 夹具设计装配图 1张5. 课程设计说明书 1份原始资料：零件图纸一张，生产纲领为5000件/年目录1.序言 (3)2．零件的分析 (4)2.1零件的作用 (4)2.2零件的工艺分析 (4)2.2.1需要加工的表面： (4)2.2.2位置要求： (4)3. 工艺规程设计 (4)3.1 确定生产类型 (5)3.2 确定毛坯制造工艺 (5)3.2.1零件的材料： (5)3.2.2加工阶段的划分： (5)3.2.3 工序的集中和分散： (5)3.2.4 加工原则： (5)3.3 基面的选择 (5)3.3.1 粗基准选择 (5)3.3.2 精基准选择 (6)3.4制定工艺路线 (6)3.5 工艺方案的比较及分析： (7)4. 机械加工余量，工序尺寸及毛坯尺寸的确定 (7)4.1圆柱表面工序尺寸 (7)4.1.1、圆柱表面工序尺寸： (7)4.1.2、平面工序尺寸 (8)4.2 确立切削用量及基本工时 (10)5.夹具设计 (11)5.1设计主旨 (11)5.2定位元件选择 (11)5.3 夹紧装置的选择及夹紧力的确定 (11)5.4夹具设计及操作的简要说明 (12)6. 课程设计的体会 (12)7参考文献 (12)1. 序言机械制造工艺学课程是一门专业性很强的课程，是我们在学完了大学的全部基础课，专业基础课以及专业课后进行的。

这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。

包含了很多实际生产中切切实实要用到的知识，可它带有很强的文科性质，需要我们在学习过程中战胜枯燥乏味，积极努力的学习，否则即使学完后也是一无所获。

123456789101112机械制造工艺学制造工艺学课程设计课程设计说明书指导教师：设计者：机械制造工艺学课程设计任务书13题目: 设计”CA6140车床拨叉”零件的机械加工工艺规则及工艺装备内容： 1.零件图1张2.毛坯图1张3.机械加工工艺过程综合卡片1张4.结构设计装配图1张5.结构设计零件图1张6.课程设计说明书1份原始资料：拨叉零件图831008生产纲领10000件/年。

一零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。

它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件上方的φ20021.0+孔与操纵机构相连，二下方的Φ54半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

两件零件铸为一体，加工时分开。

（二）零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：⒈小头孔Φ20以及与此孔相通的8Φ的锥孔、M6螺纹孔14⒉以φ54为中心的加工表面这一组加工表面包括：φ540.46+的孔，以及其上下两个端面。

这两组表面有一定的位置度要求,即φ540.46+的孔上下两个端面与φ20021.0+的孔有垂直度要求。

⒊由上面分析可知，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。

再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。

二确定生产类型已知此拨叉零件的生产纲领为10000件/年，零件的质量是1.0Kg/个，查《机械制造工艺及设备设计指导手册》321页表15-2，可确定该拨叉生产类型为大批生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。

拨叉831007工艺设计说明书
拨叉831007 工艺设计说明书
拨叉831007 工艺设计说明书
江苏技术师范学院工艺设计课程设计说明书
课程设计与综合训练题目
设计“CA604拨叉831007”零件的机械加工工艺规则
第 1 章零件分析
1.1零件的作用
题目所给零件为CA6140车床的拨叉831007。

拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件上方的φ22孔与操纵机构相连，而下方的φ55半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

1.2设计任务
根据所给零件的尺寸和精度要求，查阅有关手册资料，应用所学机械制造技术和机械制造装备的相关知识，设计出零件合理的加工工艺过程，制成工艺流程卡片，并写出工艺设计的说明书。

具体内容如下：
1、零件图（如图1-1） 1张
2、毛坯图（如图1-2） 1张
3、机械加工工艺过程综合卡片 1份
4、课程设计说明书 1份
3。

机械制造工艺学课程设计说明书设计题目：CA6140拨叉机械加工工艺规程及夹具设计（831007）设计者：仇恒坦王云楠谭逢津高钦指导教师：何国旗2011年12月26日机械制造工艺学课程设计任务书题目：CA6140拨叉加工工艺规程及夹具设计内容：1、零件图 1张2、毛坯图 1张3、机械加工工艺规程 1张4、夹具结构设计装配图 1张5、夹具结构设计零件图 1张6、课程设计说明书 1份班级：机设093学生：仇恒坦王云楠谭逢津高钦指导教师：何国旗2011年12月19日序言通过工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械设计》、《金属切削机床》、《机械制造工艺》等)。

让我们对所学的专业课得以加强和巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为自己以后生活打下一个良好的基础。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。

设计内容：（1）画零件图（2）绘制毛坯图（3）填写机械加工工艺过程综合卡片（4）选择夹具设计方案（5）绘制某一工序夹具草图及零件图（6）编写课程设计说明书原始资料：拨叉零件图831007，生产纲领为100000件/年。

一、分析零件图（一）零件作用拨叉是传动系统中用来拨动滑移齿轮，以实现系统调速、转向的零件。

其小头通过与轴的过盈配合来传递凸轮曲线槽传来的运动；大头的内部突起处与滑移齿轮的凹槽配合。

（二）零件的工艺分析1、零件选用材料为HT200，俗称灰口铸铁。

灰铸铁生产工艺简单，铸造性能优良，但塑性较差，脆性高，不适合磨削。

2、该零件主要加工表面及技术要求分析如下：(1)、零件上端面及孔φ50H13的上下端面与孔φ22H7的垂直度公差等级为9-10级。

表面粗糙度为Ra≤3.2um。

机械制造工艺学课程设计拔叉831007工艺卡片和说明书23456789101112131415成都理工大学机械制造工艺学课程设计——车床CA6140拨叉831007班级 2010级数控三班学生高手学号 22010510503XX指导老师 XXXXXXXXXXXXXX2012年4月22日机械制造工艺学课程设计任务书题目：设计“拨叉831007”零件的机械加工工艺规程及工艺装备（年产量5000件）内容：1.零件图 1张2.毛坯图 1张3.机械加工工艺过程综合卡片 1张4.夹具设计装配图 1张5.课程设计说明书 1份目录序言 (21)1、零件的分析 (22)1.1零件的作用 (22)1.2零件的工艺分析 (22)1.3位置要求： (22)2、工艺规程设计 (22)2.1确定毛坯的制造形式 (22)2.2基面的选择 (23)2.2.1 粗基准的选择： (23)2.2.2 精基准的选择： (23)2.3制定工艺路线 (23)2.3.1 工艺路线方案一： (23)2.3.2 工艺路线方案二 (23)2.3.3 工艺方案的比较与分析 (24)2.4机械加工余量、工序尺寸及公差的确定:253、确定切削用量及基本工时 (26)工序Ⅰ以毛坯底边为基准，钻Ф20MM孔,扩孔至Ф21.8MM261.加工条件 (26)2.计算切削用量 (26)工序Ⅱ以底端面为基准，铣Ф40MM上端面，保证其尺寸要求及粗糙度 (27)1.加工条件 (27)2.计算切削用量 (27)工序Ⅲ以Ф40为精基准，镗Ф55+0.50MM，镗Ф73+0.50MM 保证其尺寸和粗糙度 (27)1.加工条件 (27)2.计算切削用量 (28)3. 计算基本工时 (28)工序Ⅳ粗镗、半精镗、精镗Ф55MM孔至图样尺寸281.加工条件 (28)2.计算切削用量 (29)工序Ⅳ以孔Φ40为精基准，钻孔至Φ7,铰孔至Φ8确保孔内粗糙度为1.6 (29)1.加工条件 (29)2.计算切削用量 (29)3.计算切削基本工时 (29)工序Ⅵ以φ40上端面为精基准，攻M8螺纹301.加工条件 (30)2.切削用量 (30)3.计算切削基本工时 (31)工序Ⅶ倒角，4×R5MM (31)工序Ⅷ以Φ22MM孔为精基准，将两件两件铣断，铣断量为4，使其粗糙度为6.3 (31)1.加工条件 (31)2.计算切削用量 (31)3.计算切削基本工时 (31)4、夹具设计 (31)4.1问题的提出 (32)4.2夹具设计 (32)4.2.1定位基准选择 (32)4.2.2切削力及夹紧力计算 (32)4.2.3具体夹具的装配图见附图 (33)4.2.4夹具设计及操作的简要说明 (33)设计总结 (33)参考文献: (34)序言课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学生活中占有重要的地位。
