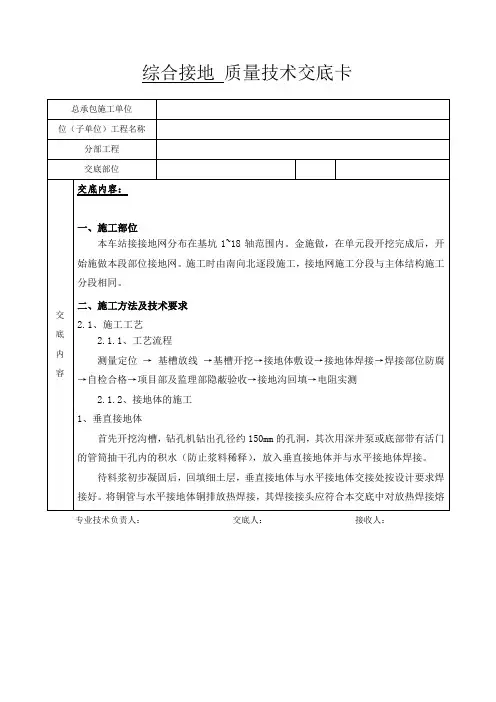

综合接地 质量技术交底卡总承包施工单位 位（子单位）工程名称分部工程 交底部位交底内容：一、施工部位 本车站接接地网分布在基坑 1~18 轴范围内。
金施做，在单元段开挖完成后，开始施做本段部位接地网。
施工时由南向北逐段施工，接地网施工分段与主体结构施工 分段相同。
二、施工方法及技术要求交2.1、施工工艺底2.1.1、工艺流程内测量定位 → 基槽放线 →基槽开挖→接地体敷设→接地体焊接→焊接部位防腐容 →自检合格→项目部及监理部隐蔽验收→接地沟回填→电阻实测2.1.2、接地体的施工1、垂直接地体首先开挖沟槽，钻孔机钻出孔径约 150mm 的孔洞，其次用深井泵或底部带有活门的管筒抽干孔内的积水（防止浆料稀释），放入垂直接地体并与水平接地体焊接。
待料浆初步凝固后，回填细土层，垂直接地体与水平接地体交接处按设计要求焊接好。
将铜管与水平接地体铜排放热焊接，其焊接接头应符合本交底中对放热焊接熔专业技术负责人：交底人：接收人：接接头的规定。
垂直接地体断面示意图如下：交 底 内 容2、水平接地体 挖沟断面为上宽 600MM，下宽 400MM，深 600MM 梯形。
将水平接地体铜排放入槽内并按要求焊接；将用筛子筛出的全风化花岗岩细粉铺在槽底，待水平接地体安装 完成后用全风化花岗岩细粉覆盖包裹住水平接地体，包覆厚度最薄处不应小于 30MM。
回填土要求采用粘性土壤回填，并逐层洒水夯实，土中不允许有砖头、大块 石头、混泥土建筑及垃圾。
以免影响接地电阻。
专业技术负责人：交底人：接收人：交 底 内 容水平接地体敷设孔洞断面示意图3、接地引出线 本车站综合接地引出线共 3 组 (每组接线点设 3 根引出线，两根引至接地母排,第三根作为备用)，共计 9 根接地引出线（P1～P9），接地引出线要求引出车站底板 0.5m，并应设法妥善保护，严防断裂和丢失。
P1～P3 为强电接地系统引出线，P4～ P6 为弱点设备接地引出线，P7～P9 为为接触轨接地扁铜接地引线，各种引出线间 相互绝缘，强电、弱电接地引出线间距大于 15m。

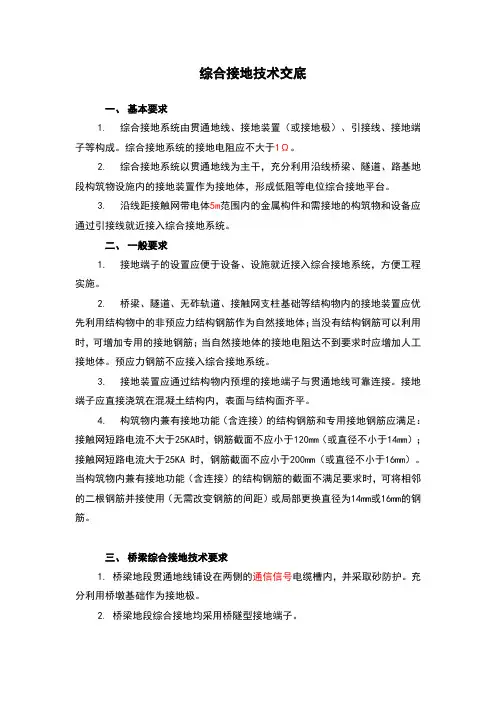

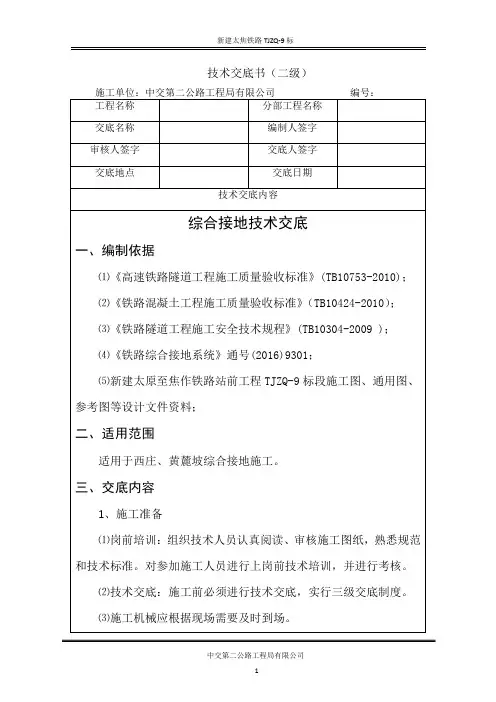

综合接地技术交底一、基本要求1.综合接地系统由贯通地线、接地装置（或接地极）、引接线、接地端子等构成。
综合接地系统的接地电阻应不大于1Ω。
2.综合接地系统以贯通地线为主干，充分利用沿线桥梁、隧道、路基地段构筑物设施内的接地装置作为接地体，形成低阻等电位综合接地平台。
3.沿线距接触网带电体5m范围内的金属构件和需接地的构筑物和设备应通过引接线就近接入综合接地系统。
二、一般要求1.接地端子的设置应便于设备、设施就近接入综合接地系统，方便工程实施。
2.桥梁、隧道、无砟轨道、接触网支柱基础等结构物内的接地装置应优先利用结构物中的非预应力结构钢筋作为自然接地体；当没有结构钢筋可以利用时，可增加专用的接地钢筋；当自然接地体的接地电阻达不到要求时应增加人工接地体。
预应力钢筋不应接入综合接地系统。
3.接地装置应通过结构物内预埋的接地端子与贯通地线可靠连接。
接地端子应直接浇筑在混凝土结构内，表面与结构面齐平。
4.构筑物内兼有接地功能（含连接）的结构钢筋和专用接地钢筋应满足：接触网短路电流不大于25KA时，钢筋截面不应小于120mm（或直径不小于14mm）；接触网短路电流大于25KA 时，钢筋截面不应小于200mm（或直径不小于16mm）。
当构筑物内兼有接地功能（含连接）的结构钢筋的截面不满足要求时，可将相邻的二根钢筋并接使用（无需改变钢筋的间距）或局部更换直径为14mm或16mm的钢筋。
三、桥梁综合接地技术要求1.桥梁地段贯通地线铺设在两侧的通信信号电缆槽内，并采取砂防护。
充分利用桥墩基础作为接地极。
2.桥梁地段综合接地均采用桥隧型接地端子。
3.无砟轨道桥梁接地设置要求，应在梁体上表层（或保护层）设纵向接地钢筋，分别设于两侧防护墙下部及上、下行无砟轨道底座板间的1/3和2/3处，并纵向贯通整片梁；轨道底座板间的纵向接地钢筋距混凝土表面的距离应小于100mm。
纵向接地钢筋与梁端的横向结构钢筋连接，实现两侧贯通地线的横连。

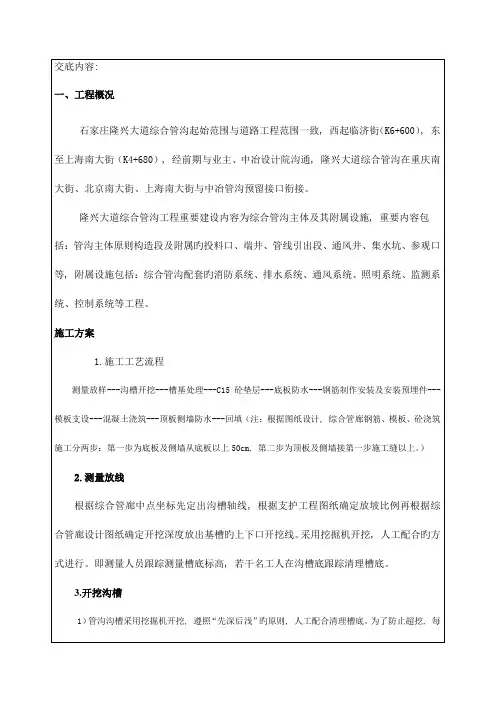

综合管廊施工技术交底的内容及要求近年来，随着城市建设的不断发展，综合管廊成为城市规划和建设中不可或缺的一部分。
综合管廊的施工和管理需要专业的技术人员进行指导和交底，以确保施工质量和安全。
本文将分8个小节论述综合管廊施工技术交底的内容及要求。
1. 施工方案与工艺要求综合管廊施工技术交底的首要内容是施工方案和工艺要求的明确。
施工方案应包括施工的时间、地点、进度安排，以及所需的材料和设备清单等。
工艺要求则规定了施工过程中的具体步骤和操作要求，以确保施工质量和安全。
2. 施工组织与协调综合管廊的施工需要多个专业的承包商和施工队协同作业。
技术交底应包括施工组织和协调的要求，明确各个施工单位之间的分工和配合关系，确保施工进程的顺利进行。
3. 安全管理及应急预案综合管廊施工涉及到许多高风险作业，因此安全管理是至关重要的。
技术交底应包括安全管理的要求，明确施工人员的安全意识和防护措施的要求。
同时，还需要制定应急预案，以应对施工过程中可能发生的突发事件。
4. 质量控制与验收标准综合管廊的施工质量直接关系到后续的维护和管理工作。
技术交底应明确质量控制的要求，规定各个施工环节的检查和验收标准，并做好相关记录和报告。
5. 合同管理与经济要求施工涉及到合同的签订和履行，技术交底应包括合同管理和经济要求的内容。
明确合同的支付方式、发票管理、变更管理等，以确保施工的各项经济指标符合合同和规定要求。
6. 文明施工与环境保护现代社会对文明施工和环境保护提出了更高的要求。
技术交底应包括文明施工的要求，规定现场秩序和环境卫生的管理措施，以确保施工过程对周边环境的影响最小化。
7. 施工资料管理与归档综合管廊的施工需要大量的图纸和文件进行指导和控制。
技术交底应包括施工资料管理和归档的要求，明确施工图纸的审查和使用流程，以及施工文件的保存和归档要求。
8. 员工培训与技能考核综合管廊施工技术交底不仅仅是对管理人员的交底，也包括对施工人员的培训和技能考核。
一、交底目的为确保综合管廊工程安全、高效、优质地完成，提高施工人员的安全意识和操作技能，现将综合管廊工程安全技术交底如下。
二、工程概况1. 工程名称：XXX综合管廊工程2. 工程地点：XXX市XXX区3. 工程规模：总长度XXX米，包含电力、通信、广播电视、给水、排水、热力、燃气等管线4. 施工单位：XXX施工单位5. 监理单位：XXX监理单位三、安全技术交底内容1. 施工现场安全管理制度（1）施工人员必须遵守国家有关安全生产的法律、法规和标准，严格执行施工现场的安全管理制度。
（2）施工现场应设立安全警示标志，明确安全责任。
（3）施工现场应配备必要的安全防护设施，如安全帽、安全带、安全网等。
2. 施工人员安全培训（1）施工人员必须经过岗前培训，掌握安全操作技能。
（2）施工人员必须持证上岗，不得无证操作。
（3）施工人员应定期参加安全教育培训，提高安全意识。
3. 施工现场作业安全（1）挖掘作业安全a. 挖掘前，必须进行地质勘察，了解地下管线情况。
b. 挖掘过程中，应严格按照设计图纸进行施工，确保挖掘深度、宽度、坡度符合要求。
c. 挖掘过程中，必须设立警示标志，防止意外伤害。
（2）吊装作业安全a. 吊装前，必须检查吊车及吊具，确保安全可靠。
b. 吊装过程中，必须保持吊车及吊具平衡，严禁超载。
c. 吊装作业区域应设立警示标志，防止行人误入。
（3）模板工程安全a. 模板安装前，必须检查模板质量，确保符合设计要求。
b. 模板支撑体系应稳定可靠，防止模板倾覆。
c. 模板拆除过程中，必须按照拆除顺序进行，防止安全事故发生。
（4）防水作业安全a. 防水材料必须符合国家标准，确保防水效果。
b. 防水作业区域应保持干燥，防止材料受潮。
c. 防水作业人员必须佩戴防护用品，防止中毒、灼伤。
4. 火灾预防与应急处理（1）施工现场应配备足够的消防设施，如灭火器、消防栓等。
（2）施工人员应掌握消防器材的使用方法，定期进行消防演练。
地下综合管廊施工安全技术交底(通用)1. 前言本文档为地下综合管廊施工安全技术交底，旨在确保施工过程中的安全性，并提供必要的技术指导，以降低事故风险。
2. 施工前的准备工作在进行地下综合管廊施工前，必须做好以下准备工作：- 安全方案编制：根据工程特点和风险评估，制定详细的安全方案，并确保所有工作人员理解并遵守相关规定。
- 管理人员培训：对施工管理人员进行培训，使其具备足够的安全知识和应急处理能力。
- 施工现场清理：清理施工现场，确保无障碍物和潜在风险。
- 工器具检查：检查使用的工器具是否完好，确保其能正常工作。
- 安全设施设置：设置必要的警示标志和防护设施，提供应急救援设备。
3. 施工过程中的安全措施在地下综合管廊施工过程中，应采取以下安全措施：- 人员防护：施工人员应佩戴安全帽、防护鞋和防护手套，并遵守相关的个人防护要求。
- 通风控制：确保施工现场有良好的通风系统，并采取适当的通风措施，以降低有害气体的浓度。
- 操作规范：施工人员应严格按照工艺操作规范进行作业，禁止违规操作或使用不合适的工器具。
- 管道保护：在施工过程中，要保护周围现有管道的完整性，避免损坏或泄漏。
- 清洁卫生：保持施工现场的清洁卫生，避免杂物堆放和垃圾积聚。
4. 安全事故应急处理在施工过程中，如果发生安全事故，应按照以下步骤进行应急处理：1. 立即停止作业：发生事故后，首先要立即停止施工作业，确保人员安全。
2. 报告上级：将事故情况及时上报给上级管理人员，并寻求必要的支援与指导。
3. 救援伤员：如果有人员受伤，应立即进行救援，并及时送往医院进行治疗。
4. 保护现场：对事故现场进行保护，避免进一步扩大事故范围。
5. 事故调查：对事故原因进行调查，并及时采取纠正和改进措施，以防止类似的事故再次发生。
5. 结束语本文档对地下综合管廊施工安全技术交底进行了总结和说明，希望在施工过程中能得到广泛应用，确保施工安全，并减少安全事故的发生。

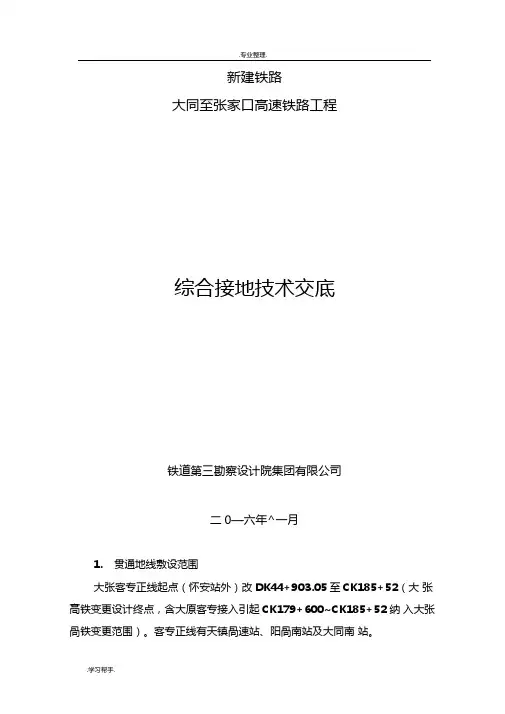

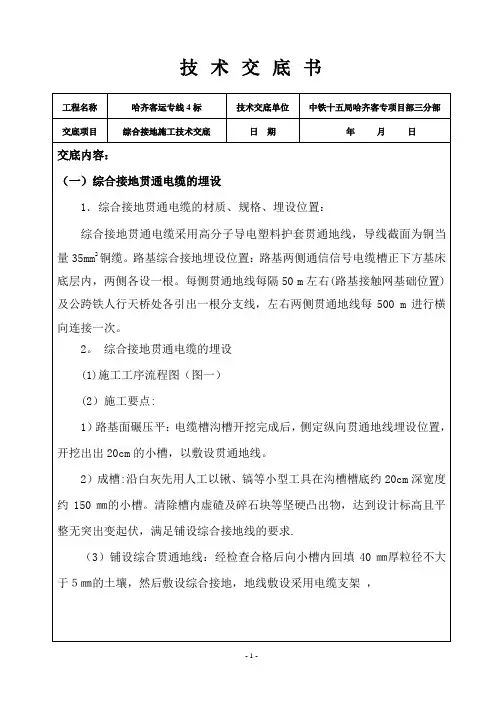

新建铁路大同至张家口高速铁路工程综合接地技术交底铁道第三勘察设计院集团有限公司二0—六年^一月1.贯通地线敷设范围大张客专正线起点（怀安站外）改DK44+903.05至CK185+52（大张高铁变更设计终点，含大原客专接入引起CK179+600~CK185+52纳入大张咼铁变更范围）。
客专正线有天镇咼速站、阳咼南站及大同南站。
大张高铁起点DK44+903.05处贯通地线与呼张客专怀安站内贯通地线C 型压接；大张高铁终点CK185+525处贯通地线与太原客专贯通地线C型压接。
（2）存车线走行线走行线正线双侧敷设贯通地线连接，一端从大同南站引出，终点止于存车场进站信号机处。
因与相邻客专工程工期存在不同步的可能性，要预留好贯通地线连接条件，接口处做好标记。
2.综合接地设计根据（1）TB10180-2016《铁路防雷及接地工程技术规范》；（2）铁运【2006】26号《铁路信号设备雷电及电磁兼容综合防护实施指导意见》；（3）铁路综合接地系统图册：通号[2016]9301 ;铁路车站信号设备防雷、电磁兼容及接地图册：通号[2008]9201。
（4）《高速铁路设计规范》（TB1062-2014）第二^一章：综合接地。
3.总体设计原则（1）为保证人身安全和设备安全，大张客专采用综合接地系统。
综合接地系统由贯通线、接地装置构成，接地装置应包含接地体（极八接地端子和接地线。
（2）接触网支柱及距接触网带电体5m范围内的金属结构物和电器设备应接入综合接地系统。
（3）距贯通地线20m范围以内的铁路建（构）筑物的接地装置应接入综合接地系统。
（4）在大张客专正线两侧分别敷设1根截面35mm贯通地线，结合土建工程同步实施，与土建工程相关的部分一并纳入土建工程。
(5)不便与铁路综合接地系统等电位连接的第三方设施(如路外公共建筑物、金属管线等)必须采取可靠的隔离或绝缘等措施。
(6)在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Q。
技术交底书（二级）
线路中线线路中线线路中线
内轨顶面
接地锚杆
水板
Φ600
600
i=0.03
Ⅱ
Ⅰ-Ⅰ剖面
余长电缆腔
贯通地线
纵向接地钢筋Φ16结构钢筋
接地连接钢筋
Ⅱ
洞室
160
d、在每个台车中部选择一根环向结构钢筋作为接地钢筋，环、纵向接地钢筋间可靠焊接，纵向接地钢筋在作业段间可不连接。
e、每个作业段内的环向钢筋与两侧通信信号电缆槽靠线路外缘的纵向接地钢筋连接。
⑵隧道衬砌结构无钢筋地段
除接触网吊住基础接地外，不再单独考虑接地钢筋设置，环向接地钢筋设置位置根据接触网专业提供的里程位置埋设。
⑶路线两侧的贯通地线通过隧道内环向接地钢筋实现横向连接。
（六）综合接地注意事项
⑴所有用作接地极的接地钢筋在各自工序施工完毕后必须预留连接位置，并对接地钢筋做出标识，便于检查及连接。
⑵接地钢筋设置时必须在同一断面设置，两侧均需预留连接钢筋至混凝土表面，预留长度不小于60cm。
筋。
精心整理技术交底书
技术交底书—综合接地系统表格编号1310
项目名称中铁一局平潭地下综合管廊干线工程（一期）PPP
项目经理部
共5页
交底编号
工程名称平潭综合实验区地下综合管廊干线工程（一期）PPP项目
设计文件图号
施工部位平潭地下综合管廊一、二、三、四分部
交底日期
交底内容：
1、施工准备
1.1利用主筋做引下线时，检查钢筋连接完成情况并符合要求。
????
1.2熟悉施工图纸中的基础接地平面图???????
1.3熟悉《建筑防雷设计规范》《建筑电气工程施工质量验收规范》?
本工程设计为接地装置是利用建筑物钢筋混凝土内的钢筋，并在建筑物周边形成环形接地装置。
接地装置在接地钢板上设测试点。
接地装置焊接前确保底板筋与侧墙筋连按处已绑扎完。
2、质量标准
2.1主控项目
①、测试接地装置的接地电阻值必须符合设计要求。
本工程设计为三类防雷建筑设计，保护接地、等电位接地合为一体的共用接地，接地电阻不大于1欧姆。
焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，确保合格率为100%。
焊接处的药皮要敲净，裸露部位要刷防锈漆做防腐处理。
2.2一般项目
①、焊接要求:扁钢与扁钢搭接为扁钢宽度的二倍，不少于三面施焊。
圆钢与圆钢搭接为圆钢直径的六倍，双面施焊。
圆钢与扁钢搭接为圆钢直径的六倍，双面施焊。
扁钢与钢管、扁钢与角钢焊接，紧贴扁钢外侧两面。
除埋设在混凝土中的焊接接头外，
检测方法：实测、观察检测和检查隐蔽验收纪录。
3工艺流程
施工准备→接地体焊接→搭接柱主筋与底板筋→焊接接地装置（底板、顶板、侧墙焊接形成环形钢筋→标记主筋→接地测试。
4、操作工艺
4.1检查定位，根据施工图纸、设计变更、图纸会审要求，测准位置。
??????
4.2搭接侧墙及底板钢筋用Φ16mm圆钢连接为一体，选择每个对角的两根不小于Φ16的钢筋呈“L型”再与圆钢焊接，将底板上下两层不小于于Φ16主筋搭接，并与圆钢可靠连接。
底板、侧墙、顶板形成电气通路。
每处变形缝顶板、侧墙、底板形成环形电气通路。
??????
4.3标记接地引下线柱筋，根据施工图纸确定引下线柱筋，涂红漆做好标记，以便引出与检查。
??????
4.4接地钢板焊接于侧墙钢筋（每舱每个伸缩缝处较短槽道底部往上18CM左右，不影响后期支架安装）本工程侧墙两根主筋通长连接（变形缝处预留钢板，根据图纸确定）。
廊内墙壁两侧用50*5镀锌扁钢焊接连通，变形缝处镀锌扁钢成Ω形状。
钢板预埋要求平整规范，扁钢敷设要求顺直、平顺。
无突起，焊接工艺满足规范要求。
4.5进料口、风亭接地，均由侧墙引出不少于两根Φ16圆钢跟进料口、风亭圈梁连接。
进料口、风亭综合接地参照供配电及照明图纸。
4.6、安装结束后所有扁钢焊接处刷银粉漆，预埋钢板先刷一遍防锈漆，再刷一遍银粉漆。
?
?5、报验制度
基础浇筑前对照图纸检查。
准备好相关隐蔽验收记录，通知监理业主进行相关隐蔽验收。
?????
?6、测试接地电阻?
????????接地电阻应及时进行测试,利用自然接地体作为接地装置时,应在底板钢筋绑扎完毕后进行测试；接地电阻不应大于1欧姆，实测不满足要求时，应增设人工接地体至满足。
?
?7、控制要点：?
7.1焊接长度满足规范要求，钢筋焊接双面不小于6d,扁钢三面施焊。
?
7.2埋入土壤中部分要做防腐处理。
??????
7.3室外测试点标高控制一致。
?
7.4做为引下线的钢筋必须满足两根不小于Φ16的主筋跨接的要求。
8、成品保护
8.1防雷及接地工程应配合土建施工同时进行，互相配合作好成品保护工作?
8.2防雷及接地材料要妥善保管，防止丢失。
?
8.3利用结构钢筋作接地装置时，不得随意移动帮扎好的钢筋。
?????
8.4其他工种在挖土方时，注意不要损坏接地体
9、施工安全?
9.1进入施工现场必须遵守安全生产六大纪律。
??
9.2操作前应检查所有工具、电焊机、电源开关及线路是否良好，金属外壳应安全可靠接地，进出线应有完整的防护罩，进出线端应用铜鼻子接牢。
?
9.3每台电焊机应有专用电源开关。
严禁用其他金属丝代替保险丝。
?
9.4电焊时弧火花点必须与氧气瓶、乙炔瓶、木料、油类等危险物品的距离不少于10米。
与易燃物品的距离不少于20米。
?
9.5清除焊渣时，面部不应正对焊纹，防止焊渣溅入眼内。
?
9.6注意安全用电，电线不准乱拖乱拉，电源线均应架空扎牢。
?
9.7焊点周围和下方应采取防火措施，应有接火斗，备有灭火器材，并指定专人防火监护。
?
9.8焊接操作及配合人员必须按规定穿戴劳动防护用品。
并必须采取防止触电、高空坠落和火灾等事故的安全措施。
?
9.9现场使用的电焊机，应设有防雨、防潮、防晒的措施，并应装设相应的消防器材。
?
9.10使用前，应检查并确认初、次级线接线正确，输入电压复核电焊机的铭牌规定。
接通电源后，严禁接触初次线路的带电部分。
?
9.11雨、风力六级以上（含六级）天气不得在露天电焊作业，雨、后应清除积水、后方可作业。
在潮湿地带作业时。
操作人员应站在铺有绝缘物品的地方，并应穿绝缘鞋。
?
9.12焊把线一般不应超过30米，并不准有接头，焊把线绝缘损坏应及时采用塑料绝缘带和绝缘胶布进行双层包扎，严禁使用绝缘老化的焊把线
交底人签字：
接受交底人签字：。
