直缝高频焊接钢管的生产工艺流程

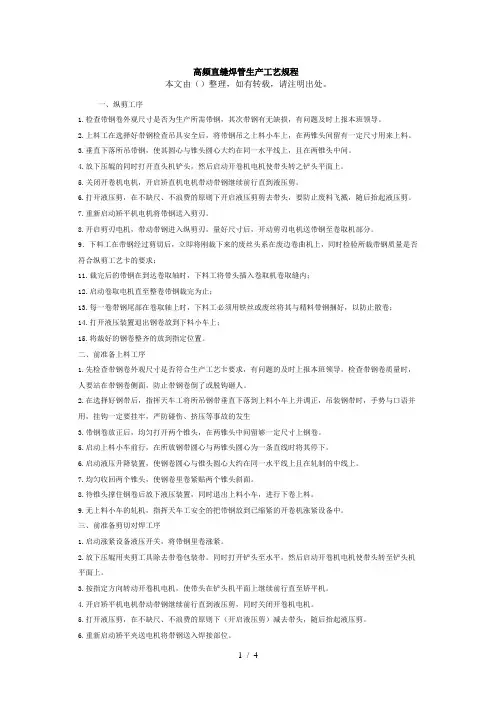

高频直缝焊管生产工艺规程本文由（）整理，如有转载，请注明出处。

一、纵剪工序1.检查带钢卷外观尺寸是否为生产所需带钢，其次带钢有无缺损，有问题及时上报本班领导。

2.上料工在选择好带钢检查吊具安全后，将带钢吊之上料小车上，在两锥头间留有一定尺寸用来上料。

3.垂直下落所吊带钢，使其圆心与锥头圆心大约在同一水平线上，且在两锥头中间。

4.放下压辊的同时打开直头机铲头，然后启动开卷机电机使带头转之铲头平面上。

5.关闭开卷机电机，开启矫直机电机带动带钢继续前行直到液压剪。

6.打开液压剪，在不缺尺、不浪费的原则下开启液压剪剪去带头，要防止废料飞溅，随后抬起液压剪。

7.重新启动矫平机电机将带钢送入剪刃。

8.开启剪刃电机，带动带钢进入纵剪刃，量好尺寸后，开动剪刃电机送带钢至卷取机部分。

9．下料工在带钢经过剪切后，立即将刚裁下来的废丝头系在废边卷曲机上，同时检验所裁带钢质量是否符合纵剪工艺卡的要求；11.裁完后的带钢在到达卷取轴时，下料工将带头插入卷取机卷取缝内；12.启动卷取电机直至整卷带钢裁完为止；13.每一卷带钢尾部在卷取轴上时，下料工必须用铁丝或废丝将其与精料带钢捆好，以防止散卷；14.打开液压装置退出钢卷放到下料小车上；15.将裁好的钢卷整齐的放到指定位置。

二、前准备上料工序1.先检查带钢卷外观尺寸是否符合生产工艺卡要求，有问题的及时上报本班领导，检查带钢卷质量时，人要站在带钢卷侧面，防止带钢卷倒了或脱钩砸人。

2.在选择好钢带后，指挥天车工将所吊钢带垂直下落到上料小车上并调正，吊装钢带时，手势与口语并用，挂钩一定要挂牢，严防碰伤、挤压等事故的发生3.带钢卷放正后，均匀打开两个锥头，在两锥头中间留够一定尺寸上钢卷。

5.启动上料小车前行，在所放钢带圆心与两锥头圆心为一条直线时将其停下。

6.启动液压升降装置，使钢卷圆心与锥头圆心大约在同一水平线上且在轧制的中线上。

7.均匀收回两个锥头，使钢卷里卷紧贴两个锥头斜面。

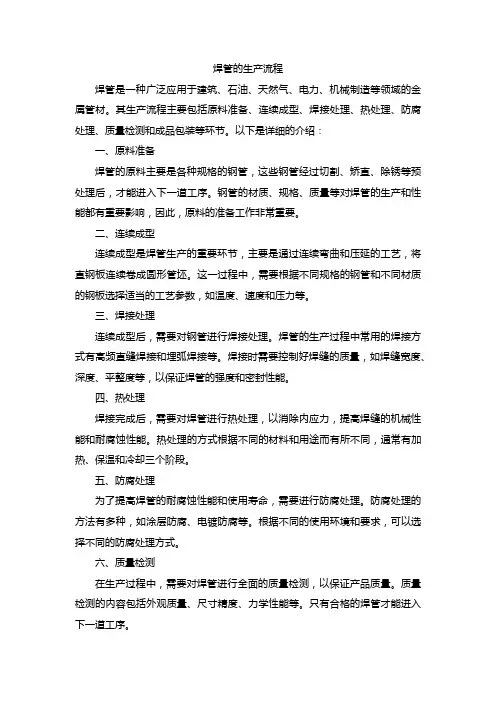

焊管的生产流程焊管是一种广泛应用于建筑、石油、天然气、电力、机械制造等领域的金属管材。

其生产流程主要包括原料准备、连续成型、焊接处理、热处理、防腐处理、质量检测和成品包装等环节。

以下是详细的介绍：一、原料准备焊管的原料主要是各种规格的钢管，这些钢管经过切割、矫直、除锈等预处理后，才能进入下一道工序。

钢管的材质、规格、质量等对焊管的生产和性能都有重要影响，因此，原料的准备工作非常重要。

二、连续成型连续成型是焊管生产的重要环节，主要是通过连续弯曲和压延的工艺，将直钢板连续卷成圆形管坯。

这一过程中，需要根据不同规格的钢管和不同材质的钢板选择适当的工艺参数，如温度、速度和压力等。

三、焊接处理连续成型后，需要对钢管进行焊接处理。

焊管的生产过程中常用的焊接方式有高频直缝焊接和埋弧焊接等。

焊接时需要控制好焊缝的质量，如焊缝宽度、深度、平整度等，以保证焊管的强度和密封性能。

四、热处理焊接完成后，需要对焊管进行热处理，以消除内应力，提高焊缝的机械性能和耐腐蚀性能。

热处理的方式根据不同的材料和用途而有所不同，通常有加热、保温和冷却三个阶段。

五、防腐处理为了提高焊管的耐腐蚀性能和使用寿命，需要进行防腐处理。

防腐处理的方法有多种，如涂层防腐、电镀防腐等。

根据不同的使用环境和要求，可以选择不同的防腐处理方式。

六、质量检测在生产过程中，需要对焊管进行全面的质量检测，以保证产品质量。

质量检测的内容包括外观质量、尺寸精度、力学性能等。

只有合格的焊管才能进入下一道工序。

七、成品包装最后，根据客户要求对成品进行包装。

包装的方式可以根据产品用途和运输方式的不同而有所不同。

包装时需要保证产品不受损坏，同时也要便于运输和存储。

焊接钢管的生产工艺设备和工艺流程钢管是现代工业生产中重要的材料之一，用于供水、供气、输油、输气等领域。

钢管的生产工艺中，焊接工艺是一种常见的方法之一。

下面将介绍焊接钢管的生产工艺设备和工艺流程。

生产工艺设备焊接钢管的生产工艺中，涉及许多设备。

常用的设备包括：1. 钢板开平机钢板开平机用于钢板的矫正，在钢板卷制之前，需要将钢板矫正，使其平整。

这是钢管生产的重要前置工作，可以保证钢板加工的质量。

2. 钢板剪切机钢板剪切机用于钢板的剪切。

在钢板开平之后，需要将钢板按照长度和宽度进行剪切，使其适合钢管的加工。

3. 焊管机焊管机是焊接钢管的关键设备。

通过焊接钢板形成的焊缝，可以将钢板连接成一条无缝的钢管。

焊管机根据不同的焊接方法，有不同的类型，如高频焊管机、埋弧焊管机等。

4. 切管机切管机主要用于钢管的切割。

钢管加工完成后，需要根据需要将其切割成不同的长度。

切管机可以精确地控制钢管的长度，保证钢管切割的精度。

5. 表面处理设备由于钢管在生产和运输过程中，会受到不同程度的腐蚀和污染，因此需要进行表面处理。

表面处理设备主要有喷砂机、清洗机等。

生产工艺流程焊接钢管的生产工艺流程分为四个步骤，分别是：1. 钢板预处理钢板预处理是指在钢板加工之前，需要进行的钢板开平、剪切和矫正等工作。

这个步骤是钢管生产的重要前置工作，可以保证钢板加工的质量。

2. 钢板成型钢板成型是将预处理好的钢板，通过焊管机将其连接成一条无缝的钢管。

这个步骤需要根据钢管的形状和尺寸，选择不同类型的焊管机，如高频焊管机、埋弧焊管机等。

3. 冷卷加工钢管成型之后，需要进行冷卷加工，即将钢管加工成一定的圆度和精度。

这个步骤需要利用切管机将钢管切割成不同的长度，然后进行冷卷加工。

4. 表面处理最后一个步骤是钢管的表面处理，即利用表面处理设备进行喷砂、清洗等工作，保证钢管的表面光洁、无污染和腐蚀。

焊接钢管的生产工艺涉及多个设备和步骤，需要精心设计和控制。

生产中需要及时检查和维护设备，并制定合理的生产流程，保证钢管的品质和精度。

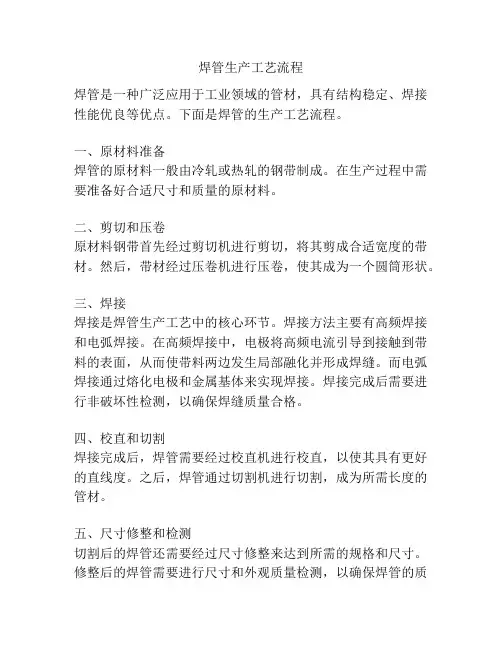

焊管生产工艺流程焊管是一种广泛应用于工业领域的管材，具有结构稳定、焊接性能优良等优点。

下面是焊管的生产工艺流程。

一、原材料准备焊管的原材料一般由冷轧或热轧的钢带制成。

在生产过程中需要准备好合适尺寸和质量的原材料。

二、剪切和压卷原材料钢带首先经过剪切机进行剪切，将其剪成合适宽度的带材。

然后，带材经过压卷机进行压卷，使其成为一个圆筒形状。

三、焊接焊接是焊管生产工艺中的核心环节。

焊接方法主要有高频焊接和电弧焊接。

在高频焊接中，电极将高频电流引导到接触到带料的表面，从而使带料两边发生局部融化并形成焊缝。

而电弧焊接通过熔化电极和金属基体来实现焊接。

焊接完成后需要进行非破坏性检测，以确保焊缝质量合格。

四、校直和切割焊接完成后，焊管需要经过校直机进行校直，以使其具有更好的直线度。

之后，焊管通过切割机进行切割，成为所需长度的管材。

五、尺寸修整和检测切割后的焊管还需要经过尺寸修整来达到所需的规格和尺寸。

修整后的焊管需要进行尺寸和外观质量检测，以确保焊管的质量符合要求。

六、除锈和防腐焊管生产完成后，还需要进行除锈和防腐处理。

除锈是通过去除焊管表面的铁锈和杂质，以使焊管表面更加光滑。

而防腐是为了增加焊管的使用寿命和防止腐蚀，可以通过涂覆防腐漆或进行镀锌等方法。

七、包装和出厂最后，焊管需要经过包装工序，将其包装成合适的形式，便于储存和运输。

经过包装的焊管可以出厂销售，供各个领域的使用。

以上是焊管的生产工艺流程。

通过严格控制每个环节的质量和工艺参数，可以生产出质量可靠的焊管，满足不同领域的需求。

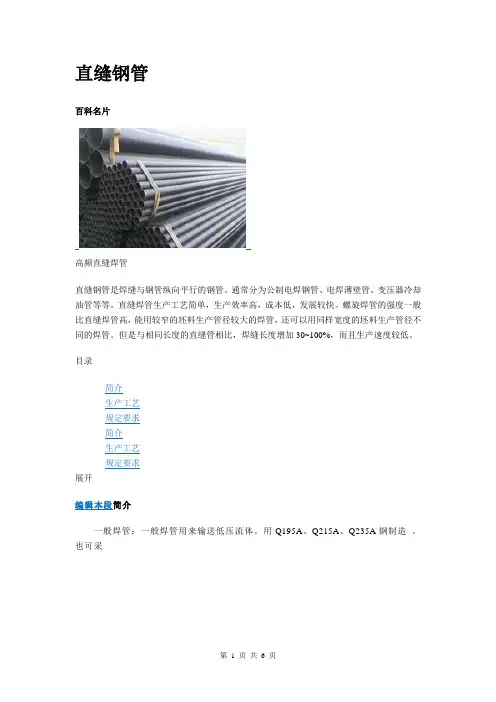

直缝钢管百科名片高频直缝焊管直缝钢管是焊缝与钢管纵向平行的钢管。

通常分为公制电焊钢管、电焊薄壁管、变压器冷却油管等等。

直缝焊管生产工艺简单，生产效率高，成本低，发展较快。

螺旋焊管的强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。

但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。

目录简介生产工艺规定要求简介生产工艺规定要求展开编辑本段简介一般焊管：一般焊管用来输送低压流体。

用Q195A、Q215A、Q235A钢制造。

也可采直缝钢管用易于焊接的其它软钢制造。

钢管要进行水压、弯曲、压扁等实验，对表面质量有一定要求，通常交货长度为4-10m，常要求定尺（或倍尺）交货。

焊管的规格用公称口径表示（毫米或英寸）公称口径与实际不同，焊管按规定壁厚有普通钢管和加厚钢管两种，钢管按管端形式又分带螺纹和不带螺纹两种。

编辑本段生产工艺综述直缝高频焊接钢管具有工艺相对简单，快速连续生产的特点，在民用建筑、石化、轻工等部门有广泛用途。

多用于输送低压流体或做成各种工程构件及轻工产品。

直缝高频焊接钢管的生产工艺流程直缝焊接钢管是通过高频焊接机组将一定的规格的长条形钢带卷成圆管状并将直缝焊接而成钢管。

钢管的形状可以是圆形的，也可以是方形或异形的，它取决于焊后的定径轧制。

焊接钢管的材料主要是：低碳钢及σs≤300N/mm2、σs≤500N/mm2的低合金钢或其他钢材。

直缝钢管高频焊接的生产工艺流程如下：流程图高频焊接高频焊接是根据电磁感应原理和交流电荷在导体中的趋肤效应、邻近效应和涡流热效应，使焊缝边缘的钢材局部加热到熔融状态，经滚轮的挤压，使对接焊缝实现晶间接合，从而达到焊缝焊接之目的。

高频焊是一种感应焊（或压力接触焊），它无需焊缝填充料，无焊接飞溅，焊接热影响区窄，焊接成型美观，焊接机械性能良好等优点，因此在钢管的生产中受到广泛的应用。

钢管的高频焊接正是利用交流电的趋肤效应和邻近效应，钢材（带钢）经滚压成型后，形成一个截面断开的圆形管坯，在管坯内靠近感应线圈中心附近旋转一个或一组阻抗器（磁棒），阻抗器与管坯开口处形成一个电磁感应回路，在趋肤效应和邻近效应的作用下，管坯开口处边缘产生强大而集中的热效应，使焊缝边缘迅速加热到焊接所需温度经压辊挤压后，熔融状态的金属实现晶间接合，冷却后形成一条牢固的对接焊缝。

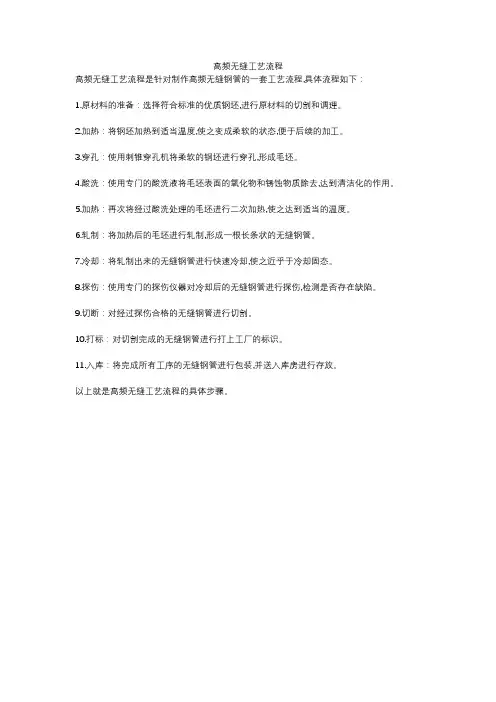

高频无缝工艺流程
高频无缝工艺流程是针对制作高频无缝钢管的一套工艺流程,具体流程如下：
1.原材料的准备：选择符合标准的优质钢坯,进行原材料的切割和调理。

2.加热：将钢坯加热到适当温度,使之变成柔软的状态,便于后续的加工。

3.穿孔：使用刺锥穿孔机将柔软的钢坯进行穿孔,形成毛坯。

4.酸洗：使用专门的酸洗液将毛坯表面的氧化物和锈蚀物质除去,达到清洁化的作用。

5.加热：再次将经过酸洗处理的毛坯进行二次加热,使之达到适当的温度。

6.轧制：将加热后的毛坯进行轧制,形成一根长条状的无缝钢管。

7.冷却：将轧制出来的无缝钢管进行快速冷却,使之近乎于冷却固态。

8.探伤：使用专门的探伤仪器对冷却后的无缝钢管进行探伤,检测是否存在缺陷。

9.切断：对经过探伤合格的无缝钢管进行切割。

10.打标：对切割完成的无缝钢管进行打上工厂的标识。

11.入库：将完成所有工序的无缝钢管进行包装,并送入库房进行存放。

以上就是高频无缝工艺流程的具体步骤。

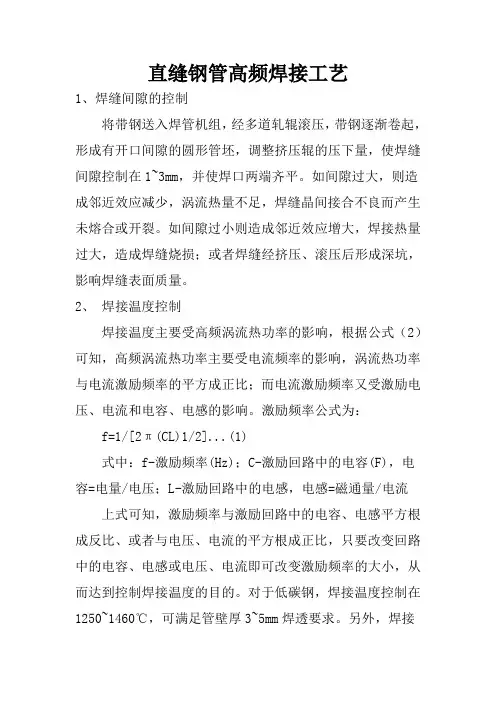

直缝钢管高频焊接工艺1、焊缝间隙的控制将带钢送入焊管机组，经多道轧辊滚压，带钢逐渐卷起，形成有开口间隙的圆形管坯，调整挤压辊的压下量，使焊缝间隙控制在1~3mm，并使焊口两端齐平。

如间隙过大，则造成邻近效应减少，涡流热量不足，焊缝晶间接合不良而产生未熔合或开裂。

如间隙过小则造成邻近效应增大，焊接热量过大，造成焊缝烧损；或者焊缝经挤压、滚压后形成深坑，影响焊缝表面质量。

2、焊接温度控制焊接温度主要受高频涡流热功率的影响，根据公式（2）可知，高频涡流热功率主要受电流频率的影响，涡流热功率与电流激励频率的平方成正比；而电流激励频率又受激励电压、电流和电容、电感的影响。

激励频率公式为：f=1/[2π(CL)1/2] (1)式中：f-激励频率(Hz)；C-激励回路中的电容(F)，电容=电量/电压；L-激励回路中的电感，电感=磁通量/电流上式可知，激励频率与激励回路中的电容、电感平方根成反比、或者与电压、电流的平方根成正比，只要改变回路中的电容、电感或电压、电流即可改变激励频率的大小，从而达到控制焊接温度的目的。

对于低碳钢，焊接温度控制在1250~1460℃，可满足管壁厚3~5mm焊透要求。

另外，焊接温度亦可通过调节焊接速度来实现。

当输入热量不足时，被加热的焊缝边缘达不到焊接温度，金属组织仍然保持固态，形成未熔合或未焊透；当输入热时不足时，被加热的焊缝边缘超过焊接温度，产生过烧或熔滴，使焊缝形成熔洞。

3、挤压力的控制管坯的两个边缘加热到焊接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，最终形成牢固的焊缝。

若挤压力过小，形成共同晶体的数量就小，焊缝金属强度下降，受力后会产生开裂；如果挤压力过大，将会使熔融状态的金属被挤出焊缝，不但降低了焊缝强度，而且会产生大量的内外毛刺，甚至造成焊接搭缝等缺陷。

3.1 高频感应圈位置的调控高频感应圈应尽量接近挤压辊位置。

若感应圈距挤压辊较远时，有效加热时间较长，热影响区较宽，焊缝强度下降；反之，焊缝边缘加热不足，挤压后成型不良。

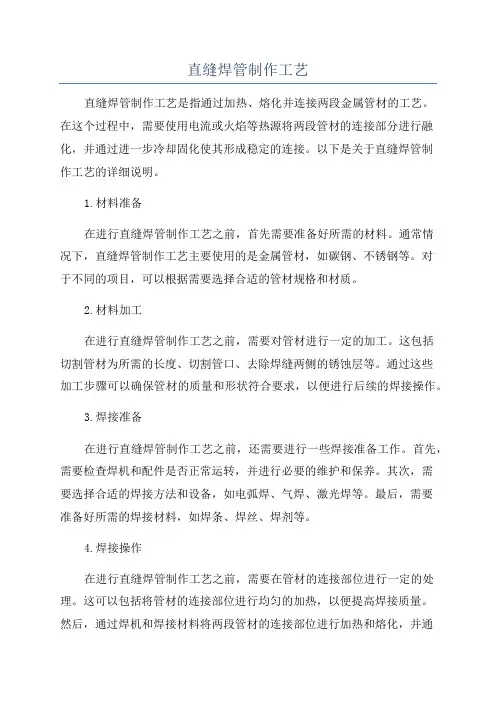

直缝焊管制作工艺直缝焊管制作工艺是指通过加热、熔化并连接两段金属管材的工艺。

在这个过程中，需要使用电流或火焰等热源将两段管材的连接部分进行融化，并通过进一步冷却固化使其形成稳定的连接。

以下是关于直缝焊管制作工艺的详细说明。

1.材料准备在进行直缝焊管制作工艺之前，首先需要准备好所需的材料。

通常情况下，直缝焊管制作工艺主要使用的是金属管材，如碳钢、不锈钢等。

对于不同的项目，可以根据需要选择合适的管材规格和材质。

2.材料加工在进行直缝焊管制作工艺之前，需要对管材进行一定的加工。

这包括切割管材为所需的长度、切割管口、去除焊缝两侧的锈蚀层等。

通过这些加工步骤可以确保管材的质量和形状符合要求，以便进行后续的焊接操作。

3.焊接准备在进行直缝焊管制作工艺之前，还需要进行一些焊接准备工作。

首先，需要检查焊机和配件是否正常运转，并进行必要的维护和保养。

其次，需要选择合适的焊接方法和设备，如电弧焊、气焊、激光焊等。

最后，需要准备好所需的焊接材料，如焊条、焊丝、焊剂等。

4.焊接操作在进行直缝焊管制作工艺之前，需要在管材的连接部位进行一定的处理。

这可以包括将管材的连接部位进行均匀的加热，以便提高焊接质量。

然后，通过焊机和焊接材料将两段管材的连接部位进行加热和熔化，并通过压力或者工具的帮助将其连接在一起。

焊接完成后，需要进行检查和修整，以确保焊接质量符合要求。

5.后续处理在完成焊接操作后，还需要进行一些后续处理工作。

首先，需要进行焊缝的清理和平整，以消除焊缝的毛刺和瑕疵。

其次，可以进行一些辅助的处理工作，如除锈、喷涂等，以提高管材的表面质量和防腐能力。

最后，需要对焊接管材进行检验和测试，以确保其质量和安全性。

综上所述，直缝焊管制作工艺是一种通过在金属管材的连接部位进行加热和熔化，并通过进一步固化连接的工艺。

在进行这个工艺之前，需要进行材料准备、加工、焊接准备等一系列的步骤。

通过合适的焊接操作和后续处理，可以制作出质量优良的直缝焊管。

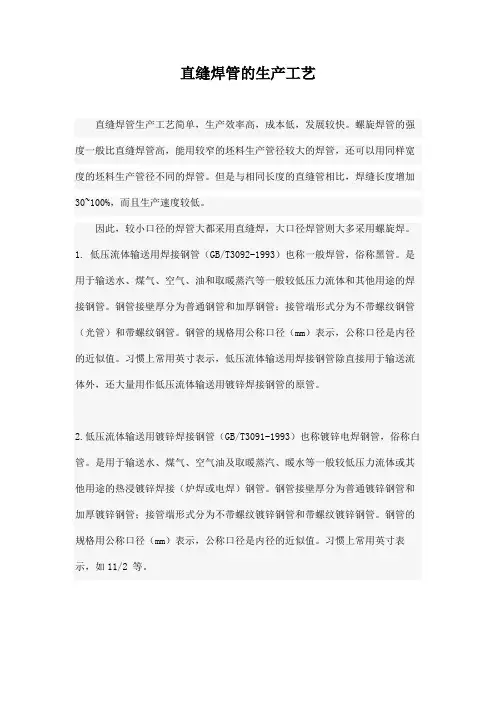

直缝焊管的生产工艺直缝焊管生产工艺简单，生产效率高，成本低，发展较快。

螺旋焊管的强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。

但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。

因此，较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。

1.低压流体输送用焊接钢管（GB/T3092-1993）也称一般焊管，俗称黑管。

是用于输送水、煤气、空气、油和取暖蒸汽等一般较低压力流体和其他用途的焊接钢管。

钢管接壁厚分为普通钢管和加厚钢管；接管端形式分为不带螺纹钢管（光管）和带螺纹钢管。

钢管的规格用公称口径（mm）表示，公称口径是内径的近似值。

习惯上常用英寸表示，低压流体输送用焊接钢管除直接用于输送流体外，还大量用作低压流体输送用镀锌焊接钢管的原管。

2.低压流体输送用镀锌焊接钢管（GB/T3091-1993）也称镀锌电焊钢管，俗称白管。

是用于输送水、煤气、空气油及取暖蒸汽、暖水等一般较低压力流体或其他用途的热浸镀锌焊接（炉焊或电焊）钢管。

钢管接壁厚分为普通镀锌钢管和加厚镀锌钢管；接管端形式分为不带螺纹镀锌钢管和带螺纹镀锌钢管。

钢管的规格用公称口径（mm）表示，公称口径是内径的近似值。

习惯上常用英寸表示，如11/2 等。

3.普通碳素钢电线套管（GB3640-88）是工业与民用建筑、安装机器设备等电气安装工程中用于保护电线的钢管。

4.直缝电焊钢管（YB242-63）是焊缝与钢管纵向平行的钢管。

通常分为公制电焊钢管、电焊薄壁管、变压器冷却油管等等。

5.承压流体输送用螺旋缝埋弧焊钢管（SY5036-83）是以热轧钢带卷作管坯，经常温螺旋成型，用双面埋弧焊法焊接，用于承压流体输送的螺旋缝钢管。

钢管承压能力强，焊接性能好，经过各种严格的科学检验和测试，使用安全可靠。

钢管口径大，输送效率高，并可节约铺设管线的投资。

主要用于输送石油、天然气的管线。

高频焊管生产工艺高频焊管生产工艺流程主要取决于产品品种，从原料到成品需要经过一系列工序，完成这些工艺过程需要相应的各种机械设备和焊接、电气控制、检测装置，这些设备和装置按照不同的工艺流程要求有多种合理布置,高频焊管典型流程：开卷―带钢矫平―头尾剪切―带钢对焊―活套储料―成型―焊接―清除毛刺―定径―探伤―飞切―初检―钢管矫直―管段加工―水压试验―探伤检测―打印和涂层―成品。

高频焊是用流经工件连续接触面的高频电流所产生的电阻热加热并在施加顶锻力的情况下，使工件金属间实现相互接连的一类焊接方法。

它类似与普通电阻焊，但存在着许多重要的差别。

高频焊用于碳钢焊管生产已经有40多年的历史。

高频焊接具有较大的电源功率，对不同材质、口径和壁厚的钢管都能达到较高的焊接速度(比氩弧焊的最高焊接速度高出l0倍以上)。

因此，高频焊接生产一般用途的钢管具有较高的生产率因为高频焊接速度高，给焊管内毛刺的去除带来困难，这也是目前高频焊钢管尚不能为化工、核工业所接受的原因之一。

从焊接材质看，高频焊可以焊接各种类型的钢管。

同时，新钢种的开发和成型焊接方法的进步钢管生产过程中重要环节1.在高频焊管生产过程中 ,如何确保产品质量符合技术标准的要求和顾客的需要 ,则要对钢管生产过程中影响产品质量的因素进行分析。

通过对本公司Φ7 6mm高频焊接钢管机组某月份不合格品的统计 ,认为在生产过程中影响钢管产品质量的要素有原材料、焊接工艺、轧辊调节、轧辊材质、设备故障、生产环境及其它原因等七个方面。

其中原材料占 32 .44% ,焊接工艺占 24 .85 % ,轧辊调节占 22 .72 % ,三者相加占 80 .01 % ,是主要环节。

而轧辊材质、设备故障、生产环境及其它原因等四个方面的要素 ,对钢管产品质量的影响占19.99% ,属相对次要环节。

因此 ,在钢管生产过程中 ,应对原材料、焊接工艺和轧辊调节三个环节进行重点控制。

2 原材料对钢管焊接质量的影响影响原材料质量的因素主要有钢带力学性能不稳定、钢带的表面缺陷及几何尺寸偏差大等三个方面 ,因此 ,应从这三个方面进行重点控制。

高频焊管生产工艺高频焊管生产工艺高频焊管生产工艺流程主要取决于产品品种，从原料到成品需要经过一系列工序，完成这些工艺过程需要相应的各种机械设备和焊接、电气控制、检测装置，这些设备和装置按照不同的工艺流程要求有多种合理布置,高频焊管典型流程：开卷―带钢矫平―头尾剪切―带钢对焊―活套储料―成型―焊接―清除毛刺―定径―探伤―飞切―初检―钢管矫直―管段加工―水压试验―探伤检测―打印和涂层―成品。

高频焊是用流经工件连续接触面的高频电流所产生的电阻热加热并在施加顶锻力的情况下，使工件金属间实现相互接连的一类焊接方法。

它类似与普通电阻焊，但存在着许多重要的差别。

高频焊用于碳钢焊管生产已经有40多年的历史。

高频焊接具有较大的电源功率，对不同材质、口径和壁厚的钢管都能达到较高的焊接速度(比氩弧焊的最高焊接速度高出l0倍以上)。

因此，高频焊接生产一般用途的钢管具有较高的生产率因为高频焊接速度高，给焊管内毛刺的去除带来困难，这也是目前高频焊钢管尚不能为化工、核工业所接受的原因之一。

从焊接材质看，高频焊可以焊接各种类型的钢管。

同时，新钢种的开发和成型焊接方法的进步钢管生产过程中重要环节1.在高频焊管生产过程中,如何确保产品质量符合技术标准的要求和顾客的需要,则要对钢管生产过程中影响产品质量的因素进行分析。

通过对本公司Φ7 6mm高频焊接钢管机组某月份不合格品的统计,认为在生产过程中影响钢管产品质量的要素有原材料、焊接工艺、轧辊调节、轧辊材质、设备故障、生产环境及其它原因等七个方面。

其中原材料占 32 .44% ,焊接工艺占 24 .85 % ,轧辊调节占 22 .72 % ,三者相加占 80 .01 % ,是主要环节。

而轧辊材质、设备故障、生产环境及其它原因等四个方面的要素 ,对钢管产品质量的影响占19.99% ,属相对次要环节。

因此,在钢管生产过程中,应对原材料、焊接工艺和轧辊调节三个环节进行重点控制。

2 原材料对钢管焊接质量的影响影响原材料质量的因素主要有钢带力学性能不稳定、钢带的表面缺陷及几何尺寸偏差大等三个方面,因此 ,应从这三个方面进行重点控制。

焊接钢管生产工艺随着钢管的广泛应用，焊接钢管的生产工艺也逐渐成为了人们关注的焦点。

焊接钢管生产工艺是钢管生产中的重要环节，其质量和效率直接关系到钢管的质量和生产成本。

本文将从焊接钢管的生产工艺流程、焊接钢管的质量控制和焊接钢管的生产设备等方面进行阐述。

一、焊接钢管的生产工艺流程焊接钢管的生产工艺流程主要包括钢板开平、切边、成形、焊接、除焊渣、尺寸校验、修直、水压试验、定长、探伤、标志等环节。

1.钢板开平：钢板开平是钢管生产的第一步，其目的是将钢板的弯曲度和翘曲度尽可能降低，使钢板达到平坦度要求。

2.切边：切边是将开平后的钢板切割成一定宽度的带状材料，以便后续的成形和焊接。

3.成形：成形是将切边后的带状材料通过辊式成型机成形成管状，这是焊接钢管生产的核心环节。

4.焊接：成形后的管状材料通过高频感应焊接或者电弧焊接进行焊接。

高频感应焊接是利用高频电流在管材两端产生热量，使钢板表面达到熔化温度，从而实现管材的焊接。

电弧焊接是通过电弧的热量将钢板熔化，从而实现管材的焊接。

5.除焊渣：焊接后的钢管内部会残留焊渣，需要进行清除。

6.尺寸校验：对焊接后的钢管进行尺寸校验，确保其符合生产要求。

7.修直：对校验不合格的钢管进行修整，以保证其符合生产要求。

8.水压试验：对钢管进行水压试验，以确保其密封性和耐压性。

9.定长：将钢管按照生产要求的长度进行切割。

10.探伤：对钢管进行探伤，检测钢管内部是否存在缺陷。

11.标志：对合格的钢管进行标志，以便后续的使用和销售。

二、焊接钢管的质量控制焊接钢管的质量控制是钢管生产过程中的重要环节，其质量控制包括材料的控制、生产工艺的控制和质量检验的控制。

1.材料的控制：焊接钢管的材料主要是钢板，钢板的质量直接影响到焊接钢管的质量。

因此，钢板的材质应符合生产要求，且应进行严格的检验和控制。

2.生产工艺的控制：焊接钢管的生产工艺应严格按照标准操作，生产过程中应对各个环节进行检验和控制，以确保焊接钢管的质量。

直缝钢管的加工工艺过程一、原材料准备直缝钢管的原材料一般是热轧卷板或冷轧卷板。

在加工之前，需要对原材料进行检查和准备工作。

首先，对卷板进行外观检查，检查是否有划痕、裂纹等表面缺陷。

然后，对卷板进行尺寸检查，包括厚度、宽度等参数。

最后，对卷板进行切割，将其切成适当的长度。

二、板材矫直在直缝钢管的加工过程中，需要将卷板进行矫直，以保证加工后的钢管具有良好的直线度。

矫直是通过机械力的作用，对卷板进行拉伸和弯曲，使其恢复到平直状态。

矫直过程中，需要注意控制力度和速度，以免对板材造成损伤。

三、板材切割矫直后的卷板需要进行切割，将其切割成相应的宽度。

切割可以采用剪切机、切割机等设备进行。

在切割过程中，需要控制切割机的刀具，使得切割线条平直、垂直，并且不产生毛刺。

四、板材预弯直缝钢管的加工工艺中，板材预弯是为了使钢管在后续的焊接过程中更容易形成圆形。

预弯是通过机械设备对板材进行弯曲，使其呈现出一定的曲率。

预弯的程度和曲率需要根据钢管的尺寸和要求进行调整。

五、板材焊接板材焊接是直缝钢管加工过程中最关键的一步。

焊接可以采用电弧焊、埋弧焊、高频焊等不同的焊接方法。

在焊接过程中，需要控制焊接电流、电压和焊接速度，以保证焊缝的质量。

焊接完成后，需要对焊缝进行除渣和平整处理。

六、管坯成型焊接完成后的钢管需要进行成型，使其呈现出圆形。

成型可以采用多辊成型机进行，通过多个辊轮的作用，将钢管进行挤压和拉伸，使其逐渐形成圆形。

成型过程中，需要控制辊轮的间距和速度，以保证钢管的尺寸和表面质量。

七、管坯校直管坯成型后，需要对钢管进行校直，以保证其直线度和外观质量。

校直可以采用校直机进行，通过机械力的作用，对钢管进行拉伸和弯曲，使其恢复到平直状态。

校直过程中，需要注意控制力度和速度，以免对钢管造成损伤。

八、管坯切割对校直后的钢管进行切割，将其切割成所需的长度。

切割可以采用锯床、切割机等设备进行。

在切割过程中，需要控制切割机的刀具，使得切割线条平直、垂直，并且不产生毛刺。

焊接钢管基本知识焊接钢管生产工艺简单，生产效率高，品种规格多，设备资少，但一般强度低于无缝钢管。

随着优质带钢连轧生产的迅速发展以及焊接和检验技术的进步，焊缝质量不断提高，焊接钢管的品种规格日益增多，并在越来越多的领域代替了无缝钢管。

焊接钢管按焊缝的形式分为直缝焊管和螺旋焊管。

直缝焊管生产工艺简单，生产效率高，成本低，发展较快。

螺旋焊管的强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。

但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。

因此，较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。

1.低压流体输送用焊接钢管（GB/T3092-1993）也称一般焊管，俗称黑管。

是用于输送水、煤气、空气、油和取暖蒸汽等一般较低压力流体和其他用途的焊接钢管。

钢管接壁厚分为普通钢管和加厚钢管；接管端形式分为不带螺纹钢管（光管）和带螺纹钢管。

2.低压流体输送用镀锌焊接钢管（GB/T3091-1993）也称镀锌电焊钢管，俗称白管。

是用于输送水、煤气、空气油及取暖蒸汽、暖水等一般较低压力流体或其他用途的热浸镀锌焊接（炉焊或电焊）钢管。

3.普通碳素钢电线套管（GB3640-88）是工业与民用建筑、安装机器设备等电气安装工程中用于保护电线的钢管。

4.直缝电焊钢管（YB242-63）是焊缝与钢管纵向平行的钢管。

通常分为公制电焊钢管、电焊薄壁管、变压器冷却油管等等。

5.承压流体输送用螺旋缝埋弧焊钢管（SY5036-83）是以热轧钢带卷作管坯，经常温螺旋成型，用双面埋弧焊法焊接，用于承压流体输送的螺旋缝钢管。

钢管承压能力强，焊接性能好，经过各种严格的科学检验和测试，使用安全可靠。

钢管口径大，输送效率高，并可节约铺设管线的投资。

主要用于输送石油、天然气的管线。

6.承压流体输送用螺旋缝高频焊钢管（SY5038-83）是以热轧钢带卷作管坯，经常温螺旋成型，采用高频搭接焊法焊接的，用于承压流体输送的螺旋缝高频焊钢管。
