史上最全的焊接钢管的不同形式与焊接方法

焊接钢管技术交底一、引言在现代建筑和制造业中，焊接钢管技术被广泛应用。

焊接钢管是一种将钢板通过焊接工艺连接起来形成的管道。

这种管道具有良好的强度和耐用性，可用于输送液体、气体和固体等物质。

本文将介绍焊接钢管的常见类型、焊接方法和注意事项，以便加深大家对焊接钢管技术的了解。

二、焊接钢管的常见类型1. 焊接钢管按照制造工艺分类•长焊缝焊接钢管：采用长焊缝焊接工艺制造。

此类管道具有较高的生产效率，广泛用于建筑和制造业中。

•螺旋焊接钢管：采用螺旋焊接工艺制造。

此类管道具有较高的强度和稳定性，适用于输送高压气体和液体等。

2. 焊接钢管按照用途分类•石油管：用于输送石油和天然气等油气产品。

•结构管：用于建筑结构、桥梁和其他重型结构的支撑。

•液压支柱管：用于煤矿工程中的液压支柱。

三、焊接钢管的常见焊接方法1. 电弧焊接电弧焊接是一种常用的焊接方法，适用于各种类型的焊接钢管。

电弧焊接可分为手工电弧焊和自动电弧焊两种。

手工电弧焊需要焊工手持焊枪进行焊接操作。

此种方法投入低、灵活性高，适用于小型工程和维修工作。

自动电弧焊利用机械设备进行焊接操作，生产效率高，适用于大规模工程。

2. 熔化焊接熔化焊接是在焊缝中同时加热和熔化母材和填充材料，形成焊缝的方法。

熔化焊接方法包括熔化极气体保护焊（MIG/MAG焊）、熔化极非气体保护焊（TIG焊）等。

MIG/MAG焊是常用的自动化焊接方法，适用于焊接钢管的生产线。

TIG焊适用于对焊缝质量要求较高的工程，如航空航天领域。

四、焊接钢管的注意事项1. 焊接前准备在进行焊接工作之前，需要进行以下准备工作：•清理焊接表面，确保无油脂、氧化物和污物。

•制定合适的焊接工艺规程，包括焊接电流、电压和焊接速度等参数。

•确保焊接设备和保护设备的正常工作。

2. 焊接操作在进行焊接操作时，需要注意以下事项：•保持稳定的焊接电流和电压，以确保焊接质量。

•控制焊接速度，避免过快或过慢导致焊缝质量不良。

•保持适当的焊接温度，避免过热或过冷导致焊缝质量下降。

三种焊管生产工艺流程钢管生产技术的发展开始于自行车制造业的兴起，19世纪初期石油的开发，两次世界大战期间舰船、锅炉、飞机的制造，第二次世界大战后火电锅炉的制造，化学工业的发展以及石油天然气的钻采和运输等，都有力地推动着钢管工业在品种、产量和质量上的发展。

通常钢管按照生产方法，分为无缝钢管和焊接钢管两种类型，无缝钢管前期已经为大家介绍了，这次主要给大家介绍焊接钢管。

焊接钢管即有缝钢管，其生产是将管坯（钢板和钢带）用各种成型方法弯卷成要求的横断面形状和尺寸的管筒，再用不同的焊接方法将焊缝焊合而得到钢管的过程。

相比于无缝钢管焊管具有产品精度高，尤其是壁厚精度、主设备简单，占地小、生产上可以连续化作业、生产灵活、机组的产品范围宽等特点。

一、螺旋钢管生产工艺大致如下：1、螺旋钢管原材料即带钢卷、焊丝、焊剂。

2、成型前带钢经过矫平、剪边、刨边，表面清理输送和予弯边处理。

3、采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求，管径、错边量和焊缝间隙都得到严格的控制。

4、切成单根钢管后，每批钢管头三根要进行严格的首检制度，检查焊缝的力学性能，化学成份，溶合状况，钢管表面质量以及经过无损探伤检验，确保制管工艺合格后，才能正式投入生产。

二、直缝埋弧焊管：而直缝埋弧焊管（LSAW）一般是以钢板为原料，经过不同的成型工艺，采用双面埋弧焊接和焊后扩径等工序形成焊管。

主要设备有铣边机、预弯机、成型机、预焊机、扩径机等。

同时直缝埋弧焊管的成型型方式有UO(UOE)、RB(RBE)、JCO （JCOE）等多种。

将钢板在成型模内先压成U 形，再压成O 形，然后进行内外埋弧焊，焊后通常在端部或全长范围扩径（Expanding）称为UOE 焊管，不扩径的称为UO 焊管。

将钢板辊压弯曲成型（Roll Bending)，然后进行内外埋弧焊，焊后扩径为RBE 焊管或不扩径为RB 焊管。

将钢板按J 型-C 型-O 型的顺序成型，焊后进行扩径为JCOE 焊管或不扩径为JCO 焊管UOE直缝埋弧焊管成型工艺：UOE直缝埋弧焊钢管成型工艺的三大主成形工序包括:钢板预弯边、U 成型及O 成型。

焊接钢管的生产工艺设备和工艺流程钢管是现代工业生产中重要的材料之一，用于供水、供气、输油、输气等领域。

钢管的生产工艺中，焊接工艺是一种常见的方法之一。

下面将介绍焊接钢管的生产工艺设备和工艺流程。

生产工艺设备焊接钢管的生产工艺中，涉及许多设备。

常用的设备包括：1. 钢板开平机钢板开平机用于钢板的矫正，在钢板卷制之前，需要将钢板矫正，使其平整。

这是钢管生产的重要前置工作，可以保证钢板加工的质量。

2. 钢板剪切机钢板剪切机用于钢板的剪切。

在钢板开平之后，需要将钢板按照长度和宽度进行剪切，使其适合钢管的加工。

3. 焊管机焊管机是焊接钢管的关键设备。

通过焊接钢板形成的焊缝，可以将钢板连接成一条无缝的钢管。

焊管机根据不同的焊接方法，有不同的类型，如高频焊管机、埋弧焊管机等。

4. 切管机切管机主要用于钢管的切割。

钢管加工完成后，需要根据需要将其切割成不同的长度。

切管机可以精确地控制钢管的长度，保证钢管切割的精度。

5. 表面处理设备由于钢管在生产和运输过程中，会受到不同程度的腐蚀和污染，因此需要进行表面处理。

表面处理设备主要有喷砂机、清洗机等。

生产工艺流程焊接钢管的生产工艺流程分为四个步骤，分别是：1. 钢板预处理钢板预处理是指在钢板加工之前，需要进行的钢板开平、剪切和矫正等工作。

这个步骤是钢管生产的重要前置工作，可以保证钢板加工的质量。

2. 钢板成型钢板成型是将预处理好的钢板，通过焊管机将其连接成一条无缝的钢管。

这个步骤需要根据钢管的形状和尺寸，选择不同类型的焊管机，如高频焊管机、埋弧焊管机等。

3. 冷卷加工钢管成型之后，需要进行冷卷加工，即将钢管加工成一定的圆度和精度。

这个步骤需要利用切管机将钢管切割成不同的长度，然后进行冷卷加工。

4. 表面处理最后一个步骤是钢管的表面处理，即利用表面处理设备进行喷砂、清洗等工作，保证钢管的表面光洁、无污染和腐蚀。

焊接钢管的生产工艺涉及多个设备和步骤，需要精心设计和控制。

生产中需要及时检查和维护设备，并制定合理的生产流程，保证钢管的品质和精度。

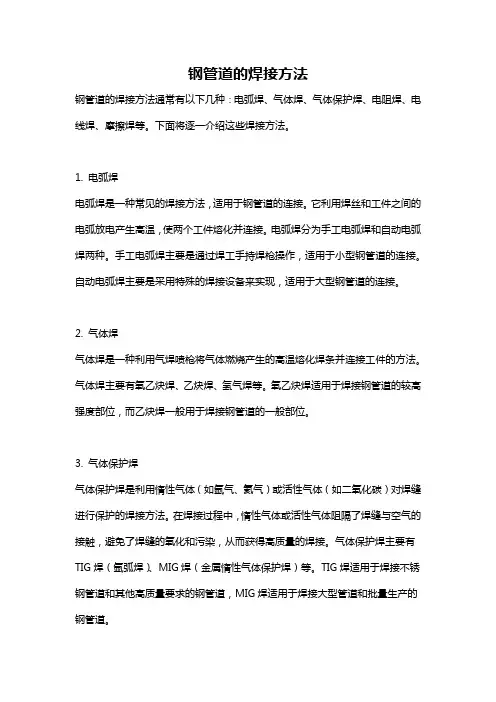

钢管道的焊接方法钢管道的焊接方法通常有以下几种：电弧焊、气体焊、气体保护焊、电阻焊、电线焊、摩擦焊等。

下面将逐一介绍这些焊接方法。

1. 电弧焊电弧焊是一种常见的焊接方法，适用于钢管道的连接。

它利用焊丝和工件之间的电弧放电产生高温，使两个工件熔化并连接。

电弧焊分为手工电弧焊和自动电弧焊两种。

手工电弧焊主要是通过焊工手持焊枪操作，适用于小型钢管道的连接。

自动电弧焊主要是采用特殊的焊接设备来实现，适用于大型钢管道的连接。

2. 气体焊气体焊是一种利用气焊喷枪将气体燃烧产生的高温熔化焊条并连接工件的方法。

气体焊主要有氧乙炔焊、乙炔焊、氢气焊等。

氧乙炔焊适用于焊接钢管道的较高强度部位，而乙炔焊一般用于焊接钢管道的一般部位。

3. 气体保护焊气体保护焊是利用惰性气体（如氩气、氦气）或活性气体（如二氧化碳）对焊缝进行保护的焊接方法。

在焊接过程中，惰性气体或活性气体阻隔了焊缝与空气的接触，避免了焊缝的氧化和污染，从而获得高质量的焊接。

气体保护焊主要有TIG焊（氩弧焊）、MIG焊（金属惰性气体保护焊）等。

TIG焊适用于焊接不锈钢管道和其他高质量要求的钢管道，MIG焊适用于焊接大型管道和批量生产的钢管道。

4. 电阻焊电阻焊是利用电阻热和压力将两个工件熔化并连接的方法。

电阻焊可以分为点焊、缝焊和锡焊等。

点焊适用于连接较小的钢管道，如热交换器管道，缝焊适用于焊接较长的钢管道，如管道工程中的管道连接，锡焊适用于焊接薄壁钢管道。

5. 电线焊电线焊是通过焊丝和工件之间的电弧放电将两个工件熔化并连接的方法。

电线焊适用于直径较小、厚度较薄的钢管道的连接，如水暖管道的焊接。

6. 摩擦焊摩擦焊是利用两个钢管道相对旋转的摩擦热和挤压力将两个工件连接的方法。

摩擦焊可以分为线接触摩擦焊和摩擦搅拌焊。

线接触摩擦焊适用于焊接大直径钢管道和铝合金钢管道，摩擦搅拌焊适用于焊接薄壁钢管道和高强度钢管道。

总结来说，钢管道的焊接方法有电弧焊、气体焊、气体保护焊、电阻焊、电线焊和摩擦焊等。

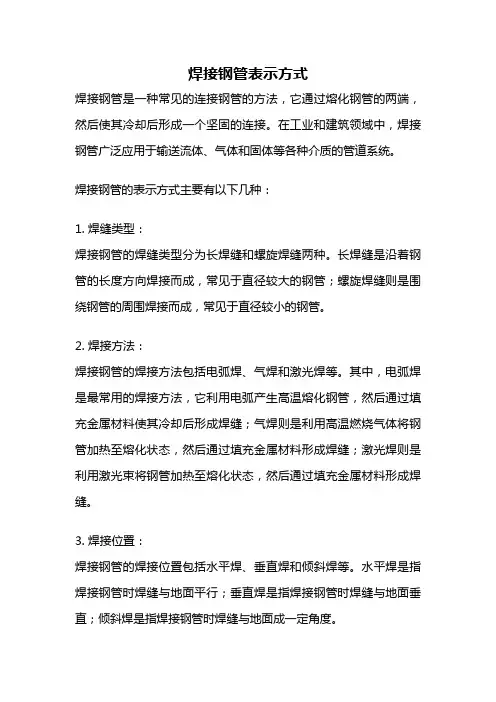

焊接钢管表示方式焊接钢管是一种常见的连接钢管的方法，它通过熔化钢管的两端，然后使其冷却后形成一个坚固的连接。

在工业和建筑领域中，焊接钢管广泛应用于输送流体、气体和固体等各种介质的管道系统。

焊接钢管的表示方式主要有以下几种：1. 焊缝类型：焊接钢管的焊缝类型分为长焊缝和螺旋焊缝两种。

长焊缝是沿着钢管的长度方向焊接而成，常见于直径较大的钢管；螺旋焊缝则是围绕钢管的周围焊接而成，常见于直径较小的钢管。

2. 焊接方法：焊接钢管的焊接方法包括电弧焊、气焊和激光焊等。

其中，电弧焊是最常用的焊接方法，它利用电弧产生高温熔化钢管，然后通过填充金属材料使其冷却后形成焊缝；气焊则是利用高温燃烧气体将钢管加热至熔化状态，然后通过填充金属材料形成焊缝；激光焊则是利用激光束将钢管加热至熔化状态，然后通过填充金属材料形成焊缝。

3. 焊接位置：焊接钢管的焊接位置包括水平焊、垂直焊和倾斜焊等。

水平焊是指焊接钢管时焊缝与地面平行；垂直焊是指焊接钢管时焊缝与地面垂直；倾斜焊是指焊接钢管时焊缝与地面成一定角度。

4. 焊接材料：焊接钢管的焊接材料一般为焊条或焊丝。

焊条是一种带有药皮的金属棒状材料，常用于手工焊接；焊丝则是一种细丝状金属材料，常用于自动焊接。

5. 焊接设备：焊接钢管时需要使用相应的焊接设备，包括焊接机、电源、焊接枪和焊接辅助工具等。

焊接机是提供焊接电流和电压的设备；电源是为焊接机提供电能的设备；焊接枪是焊接钢管时用于输送焊接材料和产生电弧的工具；焊接辅助工具包括焊接钳、刷子和锤子等。

焊接钢管的表示方式涉及焊缝类型、焊接方法、焊接位置、焊接材料和焊接设备等方面。

了解并正确应用这些表示方式，可以帮助工程师和技术人员更好地进行焊接钢管的设计和施工，确保焊接质量和连接强度，实现管道系统的安全运行。

全面讲解管道焊接施工工艺标准1、焊接方法优缺点及主要使用场合2、焊接材料3、手工电弧焊及CO2 气体保护焊3.1 适用范围本焊接方法适用于无缝钢管及焊接钢管的焊接。

3.2 两种工艺的特点3.3.焊接要领（1）二氧化碳气体保护半自动焊焊接示意图如下所示。

（2）焊接燃弧点位置如果燃弧位置过小时，背面成型焊缝有呈漏出现象不是熔合焊缝且成型焊缝两交界有明显的凹痕界线未有过渡熔合。

当间隙过大时，即产生焊瘤，甚至焊穿无法正常成型，所以燃弧点位置掌握非常关健的操作技术，燃弧点每次焊接都要在距底部1～2mm 处进行连续燃弧焊接。

（3）用月牙形横向摆动手法，在两边坡口处稍作停留运条焊接，当装配间隙大于4mm 时，可采用月牙形增大往后回复弧度摆动手法，使背面焊缝能正常成型，可视对背部面焊缝的技术要求而定。

（4）根部击穿小孔在0.5～1mm 范围内击穿小孔是确保背面焊透成型的重要方法，其根部击穿小孔，即可控制背面成型焊缝高度尺寸。

（5）层焊缝接头方法：应在弧坑前2～3mm 处引弧后焊至弧坑前方边界时即把焊枪向下压1～2mm使焊缝增加重力，背面焊缝接头处重新熔出接上，不会产生内凹或脱节现象，也可在弧坑上进斜削打磨，减薄弧坑也可接上。

（6）当管道焊接环形密封接头时，应先在已焊弧坑处用砂轮打磨一个斜度，当焊接此斜度时焊枪向下压1～2mm即可接上背面成型焊缝无内凹和脱节现象。

（7）为使焊接稳定，焊机选用NBK—350 焊机和使用较轻巧的焊枪，操作灵活。

（8）由于在坡口内焊接根部时，焊丝伸出长度会增加，此时焊枪导电与喷嘴内缩为0.5～1mm 以便使焊接过程稳定。

（9）若使用混合气体，Ar+CO2 混合比80%∶20%焊接可使焊接电弧更稳定和飞溅明显减少，且颗粒细小。

（10）由于采用短路过渡小电流低电压，规范焊接其焊机的外部接线必须牢固可靠尤其接工件回路线。

（11）采用反极性接法：即“－”接工件，“+”接焊枪，否则极点压力增大产生严重飞溅。

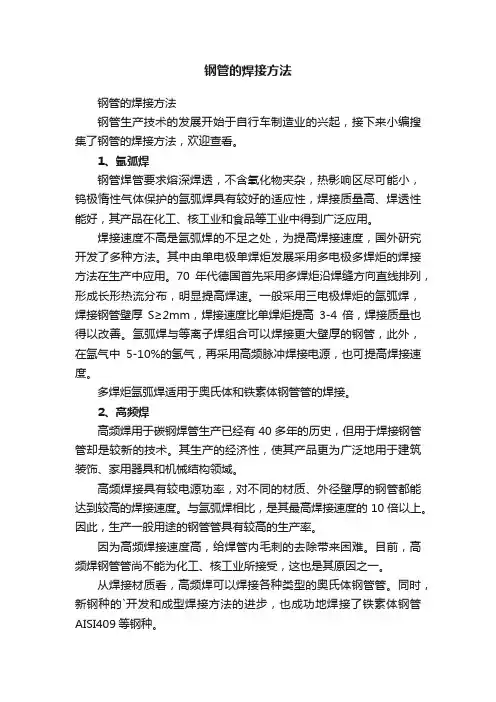

钢管的焊接方法钢管的焊接方法钢管生产技术的发展开始于自行车制造业的兴起，接下来小编搜集了钢管的焊接方法，欢迎查看。

1、氩弧焊钢管焊管要求熔深焊透，不含氧化物夹杂，热影响区尽可能小，钨极惰性气体保护的氩弧焊具有较好的适应性，焊接质量高、焊透性能好，其产品在化工、核工业和食品等工业中得到广泛应用。

焊接速度不高是氩弧焊的不足之处，为提高焊接速度，国外研究开发了多种方法。

其中由单电极单焊炬发展采用多电极多焊炬的焊接方法在生产中应用。

70年代德国首先采用多焊炬沿焊缝方向直线排列，形成长形热流分布，明显提高焊速。

一般采用三电极焊炬的氩弧焊，焊接钢管壁厚S≥2mm，焊接速度比单焊炬提高3-4倍，焊接质量也得以改善。

氩弧焊与等离子焊组合可以焊接更大壁厚的钢管，此外，在氩气中5-10%的氢气，再采用高频脉冲焊接电源，也可提高焊接速度。

多焊炬氩弧焊适用于奥氏体和铁素体钢管管的焊接。

2、高频焊高频焊用于碳钢焊管生产已经有40多年的历史，但用于焊接钢管管却是较新的技术。

其生产的经济性，使其产品更为广泛地用于建筑装饰、家用器具和机械结构领域。

高频焊接具有较电源功率，对不同的材质、外径壁厚的钢管都能达到较高的焊接速度。

与氩弧焊相比，是其最高焊接速度的10倍以上。

因此，生产一般用途的钢管管具有较高的生产率。

因为高频焊接速度高，给焊管内毛刺的去除带来困难。

目前，高频焊钢管管尚不能为化工、核工业所接受，这也是其原因之一。

从焊接材质看，高频焊可以焊接各种类型的奥氏体钢管管。

同时，新钢种的`开发和成型焊接方法的进步，也成功地焊接了铁素体钢管AISI409等钢种。

3、组合焊接技术钢管焊管的各种焊接方法均有各自的优点和不足。

如何扬长避短，将几种焊接方法加以组合形成新的焊接工艺，满足人们对钢管焊管质量和生产效率的要求，是当前钢管焊管技术发展的新趋势。

经过近几年的探索研究，组合焊接工艺已取得了进展，日本、法国等国家的钢管焊管生产已掌握了一定的组合焊接技术。

钢管焊接规范篇一：钢管的焊接管道焊接技术交底依据标准：《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98《工业设备管道安装规范》GB 50235-97一、施工准备1.1 材料要求1.1.1 钢管无锈蚀，管材不得有弯曲、锈蚀重皮及凹凸不平等现象。

管件无偏扣、乱扣、丝扣不全或角度不准现象。

管材及管件均应有出厂合格证及其他相应质量证明材料。

1.1.2 焊接钢管做防腐用的防锈漆、调和漆必须有出厂合格证。

1.2 主要机具1.2.1 机具：电焊机、套丝机、电钻、电锤、砂轮机、试压泵等。

1.2.2 工具：手锤、压力案、管钳等。

1.2.3 其它：钢直尺、水平尺、角尺、小线等。

1.3 作业条件1.3.1 明装托、吊干管安装必须在安装层的结构顶板完成后进行。

沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。

1.3.2 立管安装应在主体结构完成后进行。

每层均应有明确的标高线。

二、工艺流程安装准备→孔洞预留→预制加工→卡架安装→管道安装→试压→防腐三、操作工艺3.1 预制加工按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，使用专用工具垂直切割管材，切口应平滑，无毛刺；清洁管材与管件的连接部位，避免沙子、灰尘等损害接头的质量。

3.2 焊接连接3.2.1 焊接工艺应遵照已批准的焊接工艺规程(转载于: 小龙文档网:钢管焊接规范)执行。

3.2.2 采暖管道采用焊接钢管焊接，焊接时应有防风、雨措施；一般管道的焊接为对口型式及组对，电焊应符合表3-1规定注：δ≥5㎜的管子对接如能保证焊透可不开坡口。

3.2.3 管材与法兰应先将管材插入法兰盘内，先点焊2～3点再用角尺找正找平后方可焊接。

如图3-1图3-13.2.4 厚壁大管径管口的焊接应采用多层多道焊，多层多道焊缝时，应逐层进行检查合格后方可焊接次层，直至完成。

焊接钢管的知识介绍焊接钢管是一种常见的金属连接方法，它将两根或多根钢管通过熔化和固化金属材料的方法连接在一起。

焊接钢管可以在各种应用领域中使用，如建筑、机械制造、石油和天然气输送等。

下面是对焊接钢管的详细介绍。

一、焊接钢管的基本原理焊接钢管的基本原理是将两根或多根钢管通过热能和压力连接在一起。

焊接过程中，焊接接头的金属材料被加热至熔化点，形成一道熔池，然后冷却成为一根连续的钢管。

焊接过程中使用的加热源可以是火焰、电弧或激光等。

焊接钢管的连接强度通常与焊接过程中所使用的填充材料和技术有关。

二、焊接钢管的分类根据焊接材料的类型和焊接方法的不同，焊接钢管可以分为多种类型。

1.焊接材料的类型：-焊接钢管可以使用相同材料的填充材料进行焊接，这种方法被称为同种焊接。

-也可以使用不同材料的填充材料进行焊接，这种方法被称为异种焊接。

2.焊接方法的不同：-手工电弧焊接（SMAW）：这种焊接方法使用手持电弧焊接机进行焊接。

-气体保护焊接（GMAW）：这种焊接方法使用惰性气体（如氩气）保护焊接区域，以防止氧气进入焊接过程中。

-电弧焊接（SAW）：这种焊接方法使用电弧在焊接区域产生熔池，同时使用焊接棒进行填充材料。

-高频电焊（HFW）：这种焊接方法使用高频电流在焊接区域产生热能，然后使用焊接棒进行填充材料。

-炉内焊接（EFW）：这种焊接方法将焊接材料放入炉内进行加热，然后使用焊接棒进行填充材料。

三、焊接钢管的优点和缺点焊接钢管具有许多优点，但也存在一些缺点。

1.优点：-焊接钢管具有良好的连接强度和密封性，能够承受较大的压力和负荷。

-焊接钢管的连接过程简单快捷，不需要额外的连接件。

-焊接钢管可以适应各种形状和尺寸的管道，适用范围广泛。

-焊接钢管的接头坚固耐用，不容易受到外力破坏。

2.缺点：-焊接钢管在焊接过程中需要高温，可能会对材料本身或周围的环境造成损坏。

-焊接钢管的焊接接头可能会出现焊缝缺陷，对强度和密封性产生影响。

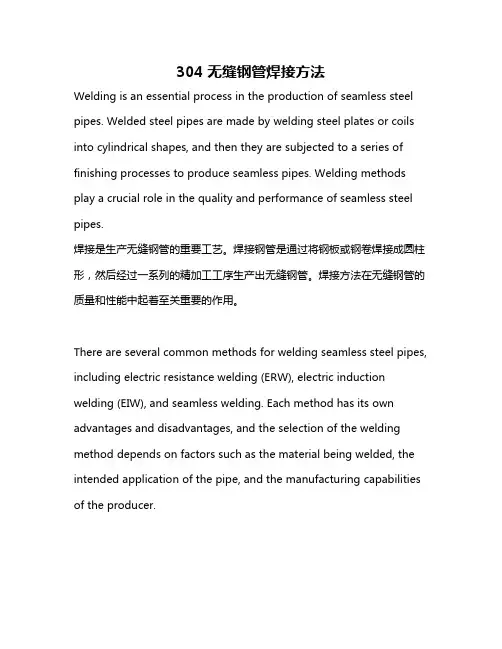

304无缝钢管焊接方法Welding is an essential process in the production of seamless steel pipes. Welded steel pipes are made by welding steel plates or coils into cylindrical shapes, and then they are subjected to a series of finishing processes to produce seamless pipes. Welding methods play a crucial role in the quality and performance of seamless steel pipes.焊接是生产无缝钢管的重要工艺。

焊接钢管是通过将钢板或钢卷焊接成圆柱形，然后经过一系列的精加工工序生产出无缝钢管。

焊接方法在无缝钢管的质量和性能中起着至关重要的作用。

There are several common methods for welding seamless steel pipes, including electric resistance welding (ERW), electric induction welding (EIW), and seamless welding. Each method has its own advantages and disadvantages, and the selection of the welding method depends on factors such as the material being welded, the intended application of the pipe, and the manufacturing capabilities of the producer.无缝钢管的焊接方法有几种常见的方法，包括电阻焊接（ERW）、电感应焊接（EIW）和无缝焊接。

LSAW——直缝埋弧焊管（longitudinally Submerged Arc Welding,简写为LSAW）、直缝埋弧焊管（LSAW）是以单张中厚板为原料，将钢板在模具或成型机中压（卷）成管坯，采用双面埋弧焊接方式并扩径而成进行生产的。

其成品规格范围较宽，焊缝的韧性、塑性、均匀性和致密性较好，具有管径大、管壁厚、耐高压、耐低温抗腐蚀性强等优点。

在建设高强度、高韧性、高质量长距离油气管线时，所需钢管大多是大口径厚壁直缝埋弧焊管。

按API标准规定，在大型油气输送管道中，当通过高寒地带、海底、城市人口稠密区等1类、2类地区时，直缝埋弧焊管是唯一指定适用管型。

按成型方式不同又可分为：UOE焊管：单张钢板在边缘预弯后，经U成型、O成型、内焊、外焊、机械冷扩径等工序；JCOE焊管：即按"J-C-O-E"预焊、成型、焊接后经冷扩径等工序；HME焊管：由芯棒滚压法按"C-C-O"成型、焊接后经冷扩径等工序。

ERW钢管是电阻焊接钢管的一种统称，直缝高频电阻焊管(Electric Resistance Welding，简称为ERW)ERW分别是对应英文单词的第一个字母。

与无缝钢管最大的区别在于ERW有条焊缝，这也是ERW钢管质量的关键所在。

现代化的ERW钢管生产工艺和设备，由于国际上，尤其是美国等多年的不懈努力，使得ERW钢管的无缝化已经有了比较满意的解决。

有人把ERW钢管的无缝化分为几何无缝化和物理无缝化。

几何无缝化就是清除ERW钢管的内外毛刺。

由于内毛刺清除系统的结构和刀具的不断改进和完善，大中口径的钢管内毛刺的清除已有了较好的处理。

内毛刺可控制在-0.2mm～+O.5mm左右。

物理无缝化是指焊缝内部的金相组织与母材之间存在差别而导致焊缝区域机械性能下降，需要采取措施使其均匀化、一致化。

ERW钢管的高频焊接热过程，造成了管坯边缘附近温度分布梯度，并形成了熔化区、半熔化区、过热组织、正火区、不完全正火区、回火区等特征区域。

不锈钢管道焊接工艺标准——焊条电弧焊1适用范围本工艺标准适用于奥氏体不锈钢类管材采用焊条电弧焊的焊接。

其中DN50的以下工艺管道对接缝采用全氩电焊2施工准备2.1设备材料的准备2.1.1 母材不锈钢无缝钢管，选用时应符合GB/T 14976-2002《流体输送用不锈钢无缝钢管》的规定。

钢管要有制造厂商的产品合格证和质量保证书，管材入库前要进行检验记录。

2.2.2 焊条不锈钢焊条，选用时应符合YB/T 983-95《不锈钢焊条》的规定。

焊条应有制造厂的质量证明书，如没有或对其质量有怀疑时，应让制造厂技术检验部门对成品焊条按批检验，合格后方可使用，焊材入库前要进行检验记录。

2.2.3 焊接设备电焊用交、直流两用焊机，焊机要工作状态良好，性能可靠，能灵活调节电流，焊机上要装有与设备功率相匹配的电流表和电压表，并且指示数值准确，如上述的装置或表失灵，不得进行焊接操作。

2.2.4 烘干保温设备施焊现场必须要有焊条烘干箱和焊条保温筒。

烘干箱要工作状态良好，温度指示准确，保温筒的数量要视现场的焊工人数而定，要确保每人能有一个保温筒。

2.2.5主要设备与材料进场检验时应检查产品合格证、质量保证书、性能测试报告及安装、使用、维护和试验要求等技术文件齐全，规格、型号、数量、设备附件及专用工具应满足设计要求，检验结论应有记录。

检查结果不符合要求时，不得在工程中使用。

2.2施工工具的准备割管器（等离子切割机或手工锯）、钢丝刷、锉刀、抛光机、倒角机、卷尺、游标卡尺、砂纸、压力表、焊工帽、耐热手套、劳保服、劳保鞋、角向砂轮机、滚木、X光探伤机（根据是否做探伤检查而确定选用）、焊条保温筒。

2.3施工条件的准备2.3.1熟悉图纸和工艺要求，弄清焊缝位置和技术要求；在施焊之前，要有焊接工艺评定，并有根据焊接工艺评定报告编制的焊接作业指导书。

对于公司已使用过的不锈钢管，并已有焊接工艺评定报告，不需再做评定；如原有焊接工艺评定不能覆盖配管材料的必须重新进行焊接工艺评定，评定必须严格按照GB/T 50236-98或JB/T 4708-2000的规定。

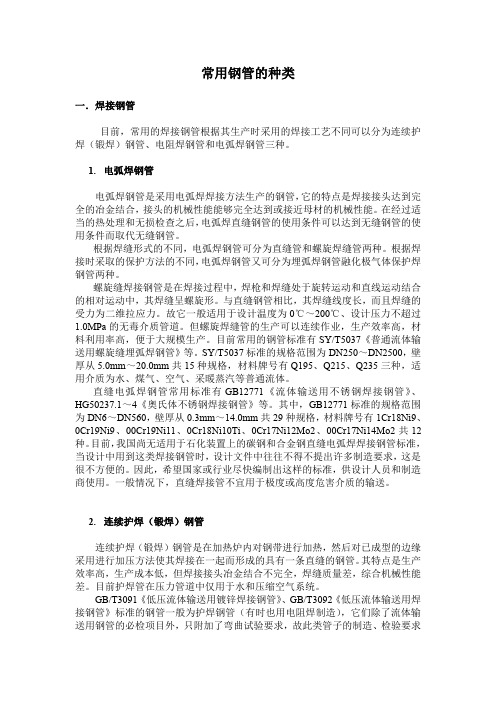

常用钢管的种类一．焊接钢管目前，常用的焊接钢管根据其生产时采用的焊接工艺不同可以分为连续护焊（锻焊）钢管、电阻焊钢管和电弧焊钢管三种。

1.电弧焊钢管电弧焊钢管是采用电弧焊焊接方法生产的钢管，它的特点是焊接接头达到完全的冶金结合，接头的机械性能能够完全达到或接近母材的机械性能。

在经过适当的热处理和无损检查之后，电弧焊直缝钢管的使用条件可以达到无缝钢管的使用条件而取代无缝钢管。

根据焊缝形式的不同，电弧焊钢管可分为直缝管和螺旋焊缝管两种。

根据焊接时采取的保护方法的不同，电弧焊钢管又可分为埋弧焊钢管融化极气体保护焊钢管两种。

螺旋缝焊接钢管是在焊接过程中，焊枪和焊缝处于旋转运动和直线运动结合的相对运动中，其焊缝呈螺旋形。

与直缝钢管相比，其焊缝线度长，而且焊缝的受力为二维拉应力。

故它一般适用于设计温度为0℃～200℃、设计压力不超过1.0MPa的无毒介质管道。

但螺旋焊缝管的生产可以连续作业，生产效率高，材料利用率高，便于大规模生产。

目前常用的钢管标准有SY/T5037《普通流体输送用螺旋缝埋弧焊钢管》等。

SY/T5037标准的规格范围为DN250～DN2500，壁厚从5.0mm～20.0mm共15种规格，材料牌号有Q195、Q215、Q235三种，适用介质为水、煤气、空气、采暖蒸汽等普通流体。

直缝电弧焊钢管常用标准有GB12771《流体输送用不锈钢焊接钢管》、HG50237.1～4《奥氏体不锈钢焊接钢管》等。

其中，GB12771标准的规格范围为DN6～DN560，壁厚从0.3mm～14.0mm共29种规格，材料牌号有1Cr18Ni9、0Cr19Ni9、00Cr19Ni11、0Cr18Ni10Ti、0Cr17Ni12Mo2、00Cr17Ni14Mo2共12种。

目前，我国尚无适用于石化装置上的碳钢和合金钢直缝电弧焊焊接钢管标准，当设计中用到这类焊接钢管时，设计文件中往往不得不提出许多制造要求，这是很不方便的。

因此，希望国家或行业尽快编制出这样的标准，供设计人员和制造商使用。

焊接钢管也称焊管，是用钢板或钢带经过卷曲成型后焊接制成的钢管。

焊接钢管生产工艺简单，生产效率高，品种规格多，设备资少，但一般强度低于无缝钢管。

20世纪30年代以来，随着优质带钢连轧生产的迅速发展以及焊接和检验技术的进步，焊缝质量不断提高，焊接钢管的品种规格日益增多，并在越来越多的领域代替了无缝钢管。

焊接钢管按焊缝的形式分为直缝焊管和螺旋焊管。

直缝焊管生产工艺简单，生产效率高，成本低，发展较快。

螺旋焊管的强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。

但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。

因此，较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。

1.低压流体输送用焊接钢管（GB/T3092-1993）也称一般焊管，俗称黑管。

是用于输送水、煤气、空气、油和取暖蒸汽等一般较低压力流体和其他用途的焊接钢管。

钢管接壁厚分为普通钢管和加厚钢管；接管端形式分为不带螺纹钢管（光管）和带螺纹钢管。

钢管的规格用公称口径（mm）表示，公称口径是内径的近似值。

习惯上常用英寸表示，如11/2 等。

低压流体输送用焊接钢管除直接用于输送流体外，还大量用作低压流体输送用镀锌焊接钢管的原管。

2.低压流体输送用镀锌焊接钢管（GB/T3091-1993）也称镀锌电焊钢管，俗称白管。

是用于输送水、煤气、空气油及取暖蒸汽、暖水等一般较低压力流体或其他用途的热浸镀锌焊接（炉焊或电焊）钢管。

钢管接壁厚分为普通镀锌钢管和加厚镀锌钢管；接管端形式分为不带螺纹镀锌钢管和带螺纹镀锌钢管。

钢管的规格用公称口径（mm）表示，公称口径是内径的近似值。

习惯上常用英寸表示，如11/2 等。

3.普通碳素钢电线套管（GB3640-88）是工业与民用建筑、安装机器设备等电气安装工程中用于保护电线的钢管。

4.直缝电焊钢管（YB242-63）是焊缝与钢管纵向平行的钢管。

通常分为公制电焊钢管、电焊薄壁管、变压器冷却油管等等。

焊接钢管分类方法
按焊接方法不同可分为电弧焊管,高频或低频电阻焊管,气焊管,炉焊管,邦迪管等.
电焊钢管:用于石油钻采和机械制造业等.
炉焊管:可用作水煤气管等,大口径直缝焊管用于高压油气输送等；螺旋焊管用于油气输送,管桩,桥墩等.
按焊缝形状可分为直缝焊接钢管和螺旋焊接钢管
直缝焊接钢管:生产工艺简单,生产效率高,成本低,发展较快.
螺旋焊接钢管:强度一般比直缝焊管高,能用较窄的坯料生产管径较大的焊管,还可以用同样宽度的坯料生产管径不同的焊管.但是与相同长度的直缝管相比,焊缝长度增加30~100%,而且生产速度较低.因此,较小口径的焊管大都采用直缝焊,大口径焊管则大多采用螺旋焊.
按用途又分为一般焊接钢管,镀锌焊接钢管,吹氧焊接钢管,电线套管,公制焊接钢管,托辊管,深井泵管,汽车用管,变压器管,电焊薄壁管,电焊异型管和螺旋焊接钢管.。

干干干干干干货，一下子把管道知识讲明白了一张图就能真正明白工艺管道知识！5种管子，4类管件，法兰、垫片及螺栓，其实，就是这么简单！内容构架图管子管子分类方法很多，按材质分类可分为金属管、非金属管和钢衬非金属复合管。

非金属管主要有橡胶管、塑料管、石棉水泥管、石墨管、玻璃钢管等，非金属管的使用同金属管相比所占比例较小，而金属管在大多数石油化工装置中要占到全部工艺管道安装工程的百分之八十五以上。

今天，给大家重点介绍金属管材。

焊接钢管焊接钢管，也称有缝钢管，一般由钢板或钢带卷焊而成。

按管材的表面处理形式：分为镀锌和不镀锌两种。

表面镀锌的发白色，又称为白铁管或镀锌钢管；表面不镀锌的即普通焊接钢管，也称为黑铁管。

镀锌焊接钢管，常用于输送介质要求比较洁净的管道，如生活用水、净化空气、仪表空气等；不镀锌的焊接钢管，可用于输送蒸汽、煤气、压缩空气和冷凝水等。

根据用户要求，焊接钢管在出厂时可分两种：一种是管端带螺纹的，另一种是管端不带螺纹的。

管端带螺纹的焊接钢管，每根管材长度为4～9m，不带螺纹的焊接钢管，每根管材长度为4～12m。

焊接钢管按管壁厚度不同：分为薄壁钢管、加厚钢管和普通钢管。

工艺管道上用量最多的是普通钢管，其试验压力为2.0MPa。

加厚钢管的试验压力为3.0MPa。

焊接钢管的联接方法较多：有螺纹联接、法兰联接和焊接。

法兰联接中又分螺纹法兰联接和焊接法兰联接，焊接方法中又分为气焊和电弧焊。

常用焊接钢管的规格范围：为公称直径6～150mm无缝钢管无缝钢管，是工业管道中用量最大，品种规格最多的管材。

基本上分为：流体输送用无缝钢管和带有专用性的无缝钢管两大类。

前者是工艺管道常用的钢管，后者如锅炉专用钢管、裂化炉管和热交换器用钢管等。

按材质可分为：碳素无缝钢管、铬钼无缝钢管和不锈、耐酸无缝钢管。

按公称压力可分为：低压(0≤1.0MPa)、中压(1.0＜10MPa＝、高压(≥10MPa)三类。

工艺管道常用的是流体输送用无缝钢管分类：❶碳素无缝钢管常用的制造材质为10号、20号、16Mn钢。

焊接钢管螺纹连接焊接钢管螺纹连接是一种常见的管道连接方式，它具有结构简单、连接牢固等优点，在工程中得到广泛应用。

本文将从焊接钢管螺纹连接的定义、工艺流程、注意事项以及应用领域等方面进行详细介绍。

一、焊接钢管螺纹连接的定义焊接钢管螺纹连接是指通过将两根钢管的螺纹部分进行焊接，实现钢管的连接。

它通常用于连接直径较小的钢管，具有连接牢固、密封性好、拆卸方便等特点。

1.准备工作：选择合适的钢管和螺纹接头，确保其质量合格。

清理钢管和螺纹接头的焊接部位，确保无杂质和氧化物。

2.装夹：将螺纹接头套在钢管上，确保螺纹部分与钢管的连接处对齐。

3.焊接：使用电焊机对螺纹接头和钢管进行焊接，确保焊接处的温度和时间控制适宜，避免产生焊接缺陷。

4.检验：焊接完成后，对焊接处进行外观检查和尺寸测量，确保焊接质量符合要求。

5.涂漆：对焊接处进行防腐处理，以提高钢管的使用寿命。

三、焊接钢管螺纹连接的注意事项1.选择合适的焊接材料和焊接方法，确保焊接质量。

2.保证钢管和螺纹接头的质量，避免使用劣质产品。

3.严格控制焊接温度和时间，避免焊接过程中产生焊接缺陷。

4.焊接完成后，对焊接处进行外观检查和尺寸测量，确保焊接质量符合要求。

5.对焊接处进行防腐处理，以提高钢管的使用寿命。

四、焊接钢管螺纹连接的应用领域焊接钢管螺纹连接广泛应用于建筑、石油、化工、电力等领域。

在建筑领域，它常用于安装水、气、暖等管道系统；在石油、化工、电力等领域，它常用于输送液体或气体的管道系统。

焊接钢管螺纹连接是一种常见的管道连接方式，具有结构简单、连接牢固等优点。

在实际应用中，我们需要按照正确的工艺流程进行焊接，并注意一些注意事项，以确保焊接质量。

同时，焊接钢管螺纹连接在建筑、石油、化工、电力等领域有着广泛的应用。

通过合理的选择和使用，可以满足不同领域的需求，提高管道系统的安全性和可靠性。

sc焊接钢管施工规范
sc焊接钢管施工规范
SC焊接钢管是一种高强度、耐腐蚀性优异的无缝管，具有极好的抗拉强度、耐压性、耐温性和耐腐蚀性等优点。

在施工中，要求符合国家有关标准的SC焊接钢管的施工质量。

1、施工前准备
施工前必须对所有管件、材料、设备进行完好的检查，确保安全可靠。

2、选用焊接方法和工艺
根据焊接钢管的材料、使用环境和设计要求，采用最佳的焊接方法和工艺，保证焊接质量。

3、切割
施工中，所有管子应当采用机械剪切，以保证切割平直，接头尽量不留焊缝。

4、接头热处理
接头热处理是焊接钢管的重要步骤之一。

热处理时，应使温度逐渐升高，以避免热伤及焊接质量的变化。

5、焊接
根据机械性能要求，必须正确掌握焊接技术，保证焊接质量。

6、拆焊
焊接完成后，应由专业人员对焊缝、接头进行拆焊检查，以确保焊接质量。

7、清洗焊缝
在施工完成后，应当使用高压水清洗清洁焊缝、离合件等部位，以去除焊渣和尘土。

8、安装
根据设计文件，按照相关规定进行安装，以确保安装准确、完整、可靠。

以上是sc焊接钢管的施工规范，通过正确的施工方法可以确保钢管的焊接质量、安全性和可靠性。
