电子元器件参数符号定意

电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、K Q、MQ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、丫-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1型普通碳膜电阻电子元器件基础知识（2）――电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10A6uF=10A12pF电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。

依次分别代表名称、材料、分类和序号。

第一部分：名称，用字母表示，电容器用C。

第二部分：材料，用字母表示。

第三部分：分类，一般用数字表示，个别用字母表示。

第四部分：序号，用数字表示。

用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D- 铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、0-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、丫-云母、Z-纸介电子元器件基础知识（3）――电感线圈电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

一、前言元器件是电子电路的基本组成单元，广泛应用于各种电子设备中。

元器件符号是表示元器件的图形符号，它具有直观、简洁、易识别等特点。

本文将详细介绍各种元器件的符号，包括电阻、电容、电感、二极管、晶体管、集成电路等，以供广大电子爱好者参考。

二、电阻1. 电阻（R）：表示具有固定阻值的元件，单位为欧姆（Ω）。

符号：圆形，中间有一个“R”字母。

2. 可变电阻（VR）：表示阻值可调的元件。

符号：圆形，中间有一个“VR”字母。

3. 保险丝（F）：表示过载保护元件。

符号：矩形，中间有一个“F”字母。

4. 滑动变阻器（VR1）：表示阻值可调的元件，通常带有滑动触点。

符号：圆形，中间有一个“VR1”字母。

三、电容1. 电解电容（C）：表示具有较大电容量、极性的元件。

符号：圆形，中间有一个“C”字母，旁边标注容量和电压。

2. 无极电容（C）：表示电容量较大、无极性的元件。

符号：圆形，中间有一个“C”字母，旁边标注容量和电压。

3. 陶瓷电容（C）：表示电容量较小、稳定性较好的元件。

符号：圆形，中间有一个“C”字母，旁边标注容量和电压。

4. 片式电容（C）：表示小型、薄型的电容元件。

符号：矩形，中间有一个“C”字母，旁边标注容量和电压。

1. 电感（L）：表示具有自感作用的元件，单位为亨利（H）。

符号：圆形，中间有一个“L”字母。

2. 可调电感（L）：表示电感值可调的元件。

符号：圆形，中间有一个“L”字母。

3. 互感器（L）：表示具有互感作用的元件。

符号：圆形，中间有一个“L”字母。

五、二极管1. 晶体二极管（D）：表示具有单向导电特性的元件。

符号：三角形，中间有一个“D”字母。

2. 整流二极管（D1）：表示用于整流的晶体二极管。

符号：三角形，中间有一个“D1”字母。

3. 稳压二极管（DZ）：表示具有稳压作用的元件。

符号：三角形，中间有一个“DZ”字母。

4. 变容二极管（V）：表示电容量可变的元件。

符号：三角形，中间有一个“V”字母。

常用电子元器件参考大全第一节部分电气图形符号一．电阻器、电容器、电感器和变压器第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。

(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。

色标电阻（色环电阻）器可分为三环、四环、五环三种标法。

其含义如图1和图2所示。

三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。

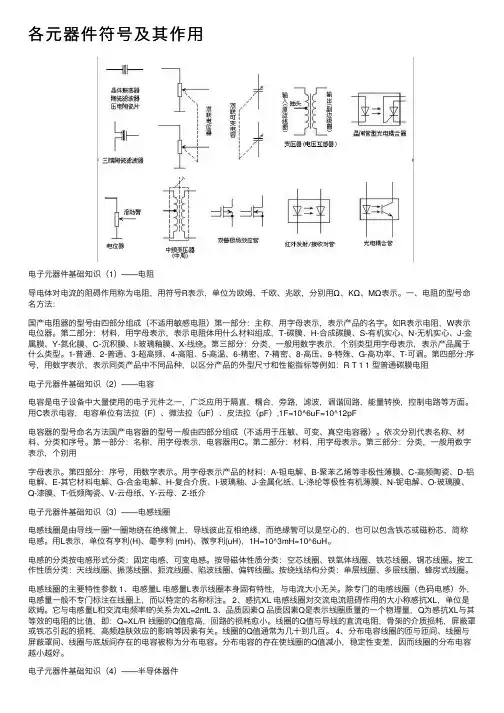

各元器件符号及其作⽤电⼦元器件基础知识（1）——电阻导电体对电流的阻碍作⽤称为电阻，⽤符号R表⽰，单位为欧姆、千欧、兆欧，分别⽤Ω、KΩ、MΩ表⽰。

⼀、电阻的型号命名⽅法：国产电阻器的型号由四部分组成（不适⽤敏感电阻）第⼀部分：主称，⽤字母表⽰，表⽰产品的名字。

如R表⽰电阻，W表⽰电位器。

第⼆部分：材料，⽤字母表⽰，表⽰电阻体⽤什么材料组成，T-碳膜、H-合成碳膜、S-有机实⼼、N-⽆机实⼼、J-⾦属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，⼀般⽤数字表⽰，个别类型⽤字母表⽰，表⽰产品属于什么类型。

1-普通、2-普通、3-超⾼频、4-⾼阻、5-⾼温、6-精密、7-精密、8-⾼压、9-特殊、G-⾼功率、T-可调。

第四部分:序号，⽤数字表⽰，表⽰同类产品中不同品种，以区分产品的外型尺⼨和性能指标等例如：R T 1 1 型普通碳膜电阻电⼦元器件基础知识（2）——电容电容是电⼦设备中⼤量使⽤的电⼦元件之⼀，⼴泛应⽤于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等⽅⾯。

⽤C表⽰电容，电容单位有法拉（F）、微法拉（uF）、⽪法拉（pF）,1F=10^6uF=10^12pF电容器的型号命名⽅法国产电容器的型号⼀般由四部分组成（不适⽤于压敏、可变、真空电容器）。

依次分别代表名称、材料、分类和序号。

第⼀部分：名称，⽤字母表⽰，电容器⽤C。

第⼆部分：材料，⽤字母表⽰。

第三部分：分类，⼀般⽤数字表⽰，个别⽤字母表⽰。

第四部分：序号，⽤数字表⽰。

⽤字母表⽰产品的材料：A-钽电解、B-聚苯⼄烯等⾮极性薄膜、C-⾼频陶瓷、D-铝电解、E-其它材料电解、G-合⾦电解、H-复合介质、I-玻璃釉、J-⾦属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介电⼦元器件基础知识（3）——电感线圈电感线圈是由导线⼀圈*⼀圈地绕在绝缘管上，导线彼此互相绝缘，⽽绝缘管可以是空⼼的，也可以包含铁芯或磁粉芯，简称电感。

电子元器件、名称、符号图形对照一、电阻系列电阻器（Resistor）是一个限流元件，用字母R来表示，单位为欧姆Ω。

将电阻接在电路中后，电阻器一般是两个引脚，它可限制通过它所连支路的电流大小。

阻值不能改变的称为固定电阻器。

阻值可变的称为电位器或可变电阻器。

电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。

实际器件如灯泡，电热丝等均可表示为电阻器元件。

电阻在电路中通常起分压、分流的作用。

对信号来说，交流与直流信号都可以通过电阻。

可调电阻/微调电阻可调电阻也叫可变电阻（Rheostat），可调电阻的电阻值的大小可以人为调节，以满足电路的需要。

可调电阻按照电阻值的大小、调节的范围、调节形式、制作工艺、制作材料、体积大小等等可分为许多不同的型号和类型，分为：电子元器件可调电阻，瓷盘可调电阻，贴片可调电阻，线绕可调电阻等等。

二、电位器电位器（Potentiometer）是具有三个引出端、阻值可按某种变化规律调节的电阻元件。

电位器通常由电阻体和可移动的电刷组成。

当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。

电位器既可作三端元件使用也可作二端元件使用。

后者可视作一可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。

三、电容电容器（capacitor），通常简称其容纳电荷的本领为电容，用字母C表示，单位为F（法拉）。

任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。

作用：隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。

四、电感电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。

电感器的结构类似于变压器，但只有一个绕组。

电感器具有一定的电感，它只阻碍电流的变化。

常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。

(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。

色标电阻（色环电阻）器可分为三环、四环、五环三种标法。

其含义如图1和图2所示。

三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。

例如，色环为棕黑红，表示10⨯102＝1.0kΩ±20%的电阻器。

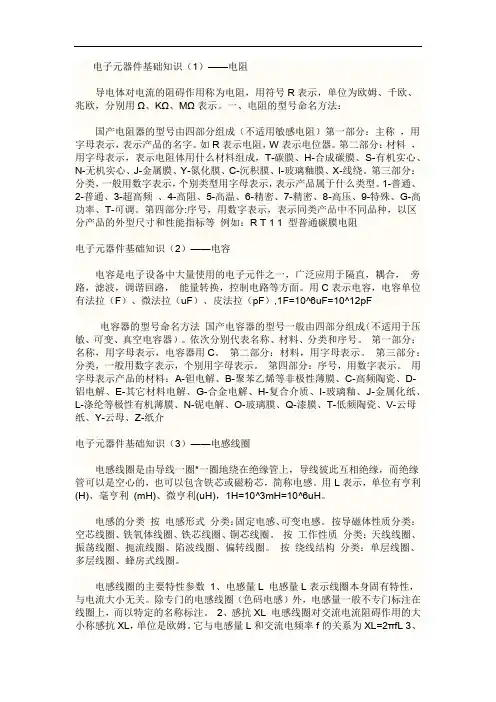

电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻电子元器件基础知识（2）——电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。

依次分别代表名称、材料、分类和序号。

第一部分：名称，用字母表示，电容器用C。

第二部分：材料，用字母表示。

第三部分：分类，一般用数字表示，个别用字母表示。

第四部分：序号，用数字表示。

用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介电子元器件基础知识（3）——电感线圈电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

常用电子元器件参考资料部分电气图形符号一．电阻器、电容器、电感器和变压器二．半导体管三．其它电气图形符号常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法示例：(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，表５例如：RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。

(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。

色标电阻（色环电阻）器可分为三环、四环、五环三种标法。

其含义如图1和图2所示。

标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数允许误差图1 两位有效数字阻值的色环表示法三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。

电工元器件符号大全及作用电工元器件是指用于电气装置或电路中的各种电子元件和电子设备。

它们通过使用特定的符号来进行标识和表示。

下面是常见的一些电工元器件符号及其作用的大全。

1.电源：表示提供电力的设备。

常见的电源符号为一个长方形，有两个箭头指向其中心。

2.电池：表示储存电能的装置。

电池符号通常是两条竖线和一个短的横线。

3.开关：用于控制电路的断开和连接。

开关符号可以是一条直线和一个弯曲的线。

4.继电器：通过电磁感应来控制电路开关的一种装置。

继电器的符号为一个长方形，其中有两个圆圈。

5.电阻器：用于限制电流流动的元件。

电阻器的符号是一个波浪线。

6.电容器：用于存储电荷的元件。

电容器的符号通常是两个平行的线和一个弯曲的线。

7.电感器：用于储存和释放电磁能量的元件。

电感器的符号是一个类似于钻石形状的线圈。

8.变压器：用于改变交流电压的设备。

变压器的符号通常是两个相邻的线圈。

9.电机：用于将电能转换为机械能的装置。

电机的符号是一个长方形，中间有一个小圈。

10.发电机：用于将机械能转换为电能的装置。

发电机的符号是一个长方形，中间有一个反向的小圈。

11.电压表：用于测量电压的仪器。

电压表的符号为一个长方形，其中一个角有一个V的标志。

12.电流表：用于测量电流的仪器。

电流表的符号可以是一个长方形，其中一个角有一个A的标志，也可以是一个长方形外面有一个圆圈。

13.转换器：用于改变电压、电流、频率等的装置。

转换器的符号可以根据具体的应用而变化。

14.保险丝：用于保护电路，当电流过大时自动断开电路。

保险丝的符号一般是一个波浪线和一个小的直线。

15.电阻箱：用于调节电阻的装置。

电阻箱的符号可以是一个长方形，中间有一个可旋转的圆圈。

以上只是列举了一些常见的电工元器件符号及其作用，还有很多其他符号也在电工领域中使用。

这些符号的作用是为了帮助工程师或电工能够更好地理解和分析电路，同时也方便于电路图的绘制和电气装置的设计。

熟悉这些符号对于学习和应用电工知识都是非常重要的。

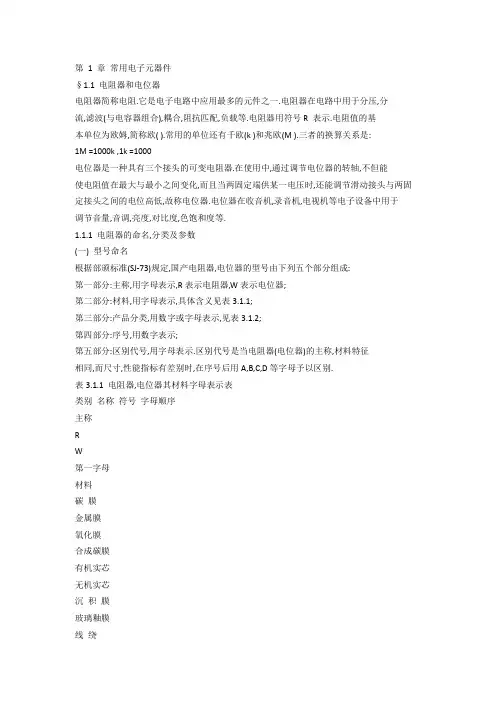

第1 章常用电子元器件§1.1 电阻器和电位器电阻器简称电阻.它是电子电路中应用最多的元件之一.电阻器在电路中用于分压,分流,滤波(与电容器组合),耦合,阻抗匹配,负载等.电阻器用符号R 表示.电阻值的基本单位为欧姆,简称欧( ).常用的单位还有千欧(k )和兆欧(M ).三者的换算关系是:1M =1000k ,1k =1000电位器是一种具有三个接头的可变电阻器.在使用中,通过调节电位器的转轴,不但能使电阻值在最大与最小之间变化,而且当两固定端供某一电压时,还能调节滑动接头与两固定接头之间的电位高低,故称电位器.电位器在收音机,录音机,电视机等电子设备中用于调节音量,音调,亮度,对比度,色饱和度等.1.1.1 电阻器的命名,分类及参数(一) 型号命名根据部颁标准(SJ-73)规定,国产电阻器,电位器的型号由下列五个部分组成:第一部分:主称,用字母表示,R表示电阻器,W表示电位器;第二部分:材料,用字母表示,具体含义见表3.1.1;第三部分:产品分类,用数字或字母表示,见表3.1.2;第四部分:序号,用数字表示;第五部分:区别代号,用字母表示.区别代号是当电阻器(电位器)的主称,材料特征相同,而尺寸,性能指标有差别时,在序号后用A,B,C,D等字母予以区别.表3.1.1 电阻器,电位器其材料字母表示表类别名称符号字母顺序主称RW第一字母材料碳膜金属膜氧化膜合成碳膜有机实芯无机实芯沉积膜玻璃釉膜线绕硅碳膜压敏光敏热敏TJYHSNCIXPUMGR第二字母表3.1.2 电阻器与电位器的代号列表意义意义数字代号电阻器电位器字母代号电阻器电位器1普通普通G 高功率高功率2普通普通T 可调—3 超高频—W —微调4 高阻—D —多圈5 高温—X小型小型6 ——J精密精密7精密精密L 测量用—8 高压特种函数Y 被釉—9特殊特殊C 防潮—电阻器的种类很多:常用的电阻器按照导电体的结构特征分为实芯电阻器,薄膜电阻器和线绕电阻器;按电阻器的材料,结构又分为碳膜电阻器,金属氧化膜电阻器,线绕电阻器, 热敏电阻器,压敏电阻器等.另外,按照各种电阻器的特性,还可分为高精度,高稳定,高阻,高压,大功率,高频以及超小型等各种专用类型的电阻器.下面分别叙述几类常用电阻器的性能及结构.(1) 碳膜电阻器:碳膜电阻器稳定性好,噪声低,阻值范围较宽,既可制成小至几欧的低值电阻器,也能制成几十兆欧的高值电阻器,且价格较便宜.在-55～+40 ℃的环境温中, 通常按50%的额定功率之下使用.薄膜电阻是在园柱形陶瓷管体上覆一层具有一定导电能力的薄膜构成,引线在柱体两端引出.(2) 金属膜电阻器与金属氧化膜电阻器:金属膜电阻器外形和结构与碳膜电阻器相似,不同的是它采用合金粉真空蒸发制成. 它是以金属膜作导电层,表面涂以红色或棕色保护漆.金属膜电阻器的性能比碳膜电阻器更为优越,它不仅精密度高,稳定性好,阻值范围宽,噪声低,而且耐热性能好,在同样的功率条件下,体积只有碳膜电阻器的一半左右.可在- 55～70℃的环境温度中,按100%的额定功率使用.(实际工作时都降容使用) 这类电阻常用在质量要求较高的电路中.金属氧化膜电阻器的性能与金属膜电阻器相似,其长期工作稳定性不如金属膜电阻.耐热性较好.(3) 线绕电阻器:线绕电阻器是用镍铬丝或锰铜丝,康铜丝绕在瓷管上制成的,分固定式和可调式两种.外表涂以釉或酚醛作为保护层,颜色有黑色,棕色,灰色和兰色等.线绕电阻器的特点是阻值精度很高,噪声小,阻值稳定,能承受高温,在环境温度150℃下仍能正常工作.但它体积大,阻值较低,大多在十万欧以下. 同时线绕电阻器由于结构上的原因,分布电容和电感系数都比较大,不适合在高频电路中使用,这类电阻器通常在大功率电路中作降压元件或负载等用.线绕电阻由于其承受功能大小的不同,外形尺寸相应变化.(4) 热敏电阻器:热敏电阻器是用一种对温度极为敏感的半导体材料制成的非线性元件.电阻值随温度升高而变小的叫负温度系数热敏电阻器;随温度升高而增大的为正温度系数热敏电阻器.(5) 压敏电阻器:压敏电阻器是一种特殊的非线性电阻器,当加在压敏电阻器两端的电压至一定值时,它的阻值会急剧变小.在电子线路中,它常用作过压保护和稳压元件.压敏电阻器按伏安特性可分为对称型(无极性)和非对称型(有极型)两种.它们都具有电压温度系数较小,耐浪涌电流能力强的特点.不同规格的压敏电阻,具有不同规格的转折电压和浪涌电流吸收能力.(三) 主要参数1.标称阻值与允许误差标志在电阻器上的阻值称为标称阻值.但电阻的实际值往往与标称阻值不完全相符,即存在一定的误差.电阻器所允许的误差可由下式计算:%100×=RRRRRδ(3.1.1)式中δ—允许误差;R—电阻器的实际阻值;RR—电阻器的标称阻值.电阻器的阻值范围很宽,一般通用电阻器的阻值可从10 ～10M .按规定,电阻器的标称阻值应符合阻值系列所列数值.常用电阻器标称阻值系列见表3.1.3. 电阻器的精度等级见表3.1.4.表3.1.3 常用电阻器标称阻值表允许误差标称阻值/×10n (n为整数)±5%(E24系列)1.03.31.13.61.23.91.34.31.54.71.65.11.85.62.06.22.26.82.47.52.78.23.09.1±10%(E12系列)1.03.31.23.91.54.71.85.62.26.82.78.2±20%(E6系列)1.33.31.54.71.26.8表3.1.4 电阻器的精度等级表精度等级005 01(或00)02(或0) I II III允许误差±0.5% ±1% ±2% ±5% ±10% ±20%精密电阻器的精度等级分为±0.5%,±1%,±2%三个等级; 普通电阻的精度等级分为±5%,±10%和±20%三个等级.电阻的阻值和误差有两种表示方法,它们分别为:数值表示法:用文字,数字或符号直接打印在电阻上的表示法.色码表示法:用三到四个色环或色点表示电阻的阻值或允许误差.图3.1.1所示为几种常见的色码表示法.色环所代表的意义见表3.1.5.图3.1.1 电阻器阻值与误差的色码表示法表3.1.5 色环,色点所代表的意义表色环颜色第一色环(A)第一位数第二色环(B)第二位数第三色环(C)第三位数第四色环(D)黑—0 ×100±1%棕1 1 ×101±2%红2 2 ×102±3%橙3 3 ×103±4%黄4 4 ×104—绿5 5 ×105±0.5%蓝6 6 ×106±0.2%紫7 7 ×107±0.1%灰8 8 ×108—白9 9 ×109—金——×10-1±5%银——×10-2±10%本身颜色———±20以上两种表示法中,如无误差等级标志,一律表示允许误差为±20%.例如有一个电阻的色环分别为棕,黑,红和银色,则该电阻的阻值为10×102 ,即1000 ,允许误差为±10%.2.额定功率额定功率是指在正常条件下,电阻器长时间工作而不损坏或不显著改变其性能时,所允许消耗的最大功率.对于同一类电阻器,额定功率的大小取决于它的几何尺寸和表面面积. 电阻器的额定功率系列见表3.1.6, 表示电阻功率的通用符号见表3.1.7.表3.1.6 电阻器的额定功率系列表种类额定功率系列/W0.05 0.125 0.250.5 1 2 4 8 10线绕电阻器15 25 40 50 75 100 150 250 5000.05 0.125 0.250.5 1 2 5 10 25非线绕电阻器50 1000.25 0.5 1 1.6 2 3 5 10 16线绕电位器25 40 63 100非线绕电位器0.025 0.05 0.1 0.250.5 1 2 3表3.1.7 电阻功率的通用符号表图形符号名称图形符号名称略1/4W电阻略5W电阻略1/2W电阻10W电阻略1W电阻20W 20W电阻略2W电阻说明:功率大于10W和小于1/4W的电阻,用阿拉伯数字标注,例如20W电阻.3.最大工作电压(极限工作电压)每一个电阻器都有其最大的耐压程度,这一电压称为极限工作电压.电阻器的最大工作电压值用下式计算:LjRmaxRPU = (3.1.2)式中:Umax—最大工作电压; PR—额定功率; RLj—临界阻值.临界阻值由电阻器的额定功率以及它的结构,外形尺寸等因素确定.在实际使用中,当RRLj时,则必须低于最高工作电压,以免烧坏或产生极间击穿和飞弧现象.1.1.2 电阻器的测量使用电阻器时,首先要知道它是否完好,然后要确定一下它的实际阻值.下面介绍几种常用测量法.(一)用万用表测量固定电阻器测量前,将万用表进行调零,例如将万用表置于R×1k 挡,将红,黑两根表笔短接,使表头指针阻值为零,然后用表棒接被测固定电阻器的两个引出端,此时表头指针偏转的指示值,即为被测电阻器的阻值.如果指针不摆动, 则可将万用表换到R×10k 挡,并重新调零.如果指针仍不摆动,则表示该电阻器内部已断,不能再用.如果指针摆动到指示为零,可将万用表置于R×10 挡或R×1 挡(每次换挡均须调零后才能进行测量).此时指针偏转指示的值,即该值×10或×1 的值为电阻器的阻值.注意:测量时人体手指不要触碰在被测固定电阻器的两个引出端上,以免影响测量精度,特别是对大电阻影响大,因为手有时有几百千欧姆的电阻.(二)用电桥测量固定电阻器如果认为用万用表测量电阻器的阻值精度不够要求的话,则可以用电桥来测量.要注意在被测电阻器所允许的最大功耗内进行测量.1.1.3 电位器的命名,分类及参数(一) 型号命名见3.1.1 电阻器的命名,分类及参数中(一)电阻器和电位器的型号命名一节.(二) 分类电位器的种类较多,并各有特点.按所使用的电阻材料分为碳膜电位器,碳质实芯电位器,金属膜电位器,玻璃釉电位器,线绕电位器等.下面介绍几种常用的电位器.1. 碳膜电位器碳膜电位器的电阻片是用碳粉和树脂的混合物喷涂在马蹄形胶板上制成的.电阻片上旁边两端焊片间的电阻值是电位器的最大阻值,滑动臂与旁边两端焊片之间的阻值随触点位置改变而变化,改变滑动臂在碳膜片上的位置,就可以达到调节电阻的目的.它的特点是结构简单,阻值范围宽(约为100 ～4.7M ),价格便宜,但功率不太高,一般小于2W.它是目前使用最广泛的一种电位器.2. 线绕电位器线绕电位器的电阻体是用合金电阻丝制成的.它的特点是有较好的温度稳定性,噪声很低,精度高,耐热性能好,有较大的功率.在同样的功率下,线绕电位器的体积最小,但价格高.3. 单圈式电位器单圈式电位器是线绕电位器的一种, 它的滑动臂只能在不到360°的范围内旋转.4. 多圈式电位器多圈式电位器的滑动臂从一个极端位置到另一个极端位置,它的轴要转动好几圈.这种电位器的电阻丝紧紧地绕在外有绝缘层的粗金属线上,金属线圈绕成螺旋形,装在有内螺纹的壳体内.电位器的滑动臂由转轴带动,能沿着螺旋形的金属线移动.转轴每旋转一周,滑动臂仅移动一个螺距.因此,多圈式电位器可以对电阻值作细微的调节.它的特点是电压分度十分细密和行程分辨率高,但成本高.这类电阻适用于需精密微调的电路.(三) 主要参数电位器除与电阻器有相同的参数外,还有特有的几个参数.1.最大阻值和最小阻值电位器的标称阻值都是指最大阻值.最小阻值又称零位阻值.由于触点存在接触电阻,因此最小电阻值不可能为零.2.阻值变化特性它是指阻值随活动触点的旋转角度变化的关系,这种关系可以是任何函数形式.常用的有直线式,指数式和对数式,分别用X,Z,D表示.直线式电位器,其阻值变化和转角成线性关系,多用在分压电路中.指数式电位器,多用在音量控制电路中,以适应入耳听觉的需要.对数式电位器适用于与指数式相反的电路中,如音调控制电路.3.滑动噪声由于电阻器电阻分配不当,转动系统配合不当和电位器接触电阻等原因,会使电位器的电接触刷在移动时,输出端除有有用信号外,还伴有随着信号的起伏不定的噪声,这就是滑动噪声.§1.2 电容器电容器具有隔直流和通交流的能力,因此在电子技术中是个十分重要的元件.利用电容器的充放电特性,可以用电容器组成定时电路,锯齿波产生电路,微分和积分电路以及滤波电路等.电容器用符号C表示.电容的基本单位为法拉,简称法(F).但此电位过分大,平常常用的单位还有微法( F),纳法(nF)和皮法(pF)等.它们之间的换算关系是:1F=106 F;1 F=106pF1.2.1 电容器的型号命名根据部颁标准(SJ—73)规定,国产电容器的型号由下列五个部分组成:第一部分:主称,用字母表示(一般用C表示).第二部分:材料,用字母表示,具体含义见表3.2.1.第三部分:特征,用字母或数字表示,具体含义见表3.2.1.第四部分:序号,用数字表示.1.2.2 电容器的分类电容器的种类很多,分类方法也各有不同.从结构上分可分为:固定电容器和可变电容器两大类.根据介质材料不同来区分可分为:气体介质电容器(空气电容器,真空电容器,充电式电容器);液体介质电容器(油浸电容器);无机固体介质电容器(纸介电容器,涤纶电容);电解介质电容器(分液式和干式两种);复合介质电容器(纸膜混和电容器).下面分别介绍几种常用电容器的结构及特点.瓷介电容器瓷介电容器的形状与结构,常用的有管形,圆片形,瓶形,筒形,叠片形.瓷介电容器以陶瓷材料作为绝缘介质,它的电极在瓷片表面用烧结渗透的方法形成银层面构成的.瓷介电容器的特点:体积小,有很好的稳定性,绝缘电阻大,可制成高压电容器;结构简单,价格低廉,它很适合在高频电路,脉冲电路中使用.云母电容器在两块铝箔或铜片间夹上云母绝缘层,从金属箔片上接出引线,就构成一个云母电容器.这两块金属箔是电容器的极片,云母层是它的介质.另一种是在云母表面直接喷涂上银层, 而作为电容器的电极.如果把许多隔有云母的电极叠合起来,便构成一个容量较大的云母电容器.常见的云母电容器在它们外面有用胶木粉压制成的外壳.云母电容器的特点:介质损耗小,有很高的绝缘电阻,稳定性好且耐高温,因此,常使用于高频电路中和仪器仪表中.由于材料较贵及制造工艺较为复杂,通常使用日渐减少.表3.2.1 电容器材料,特征表示方法表材料意义特征意义符号符号瓷介云母玻璃电解其他C 瓷介1 圆片非密封- 箔式非密封Y 云母2 管形非密封- 箔式非密封I 玻璃釉3 迭片密封- 烧结粉固体密封O 玻璃膜4 独石密封- 烧结粉固体密封Z 纸介5 穿心- - - 穿心J 金属化纸6 支柱- - - -B 聚苯乙烯7 - - - 无极性-L 涤纶8高压高压- - 高压Q 漆膜9 - - -特殊特殊S 聚碳酸脂J 金属膜H 复合介质W 微调D 铝A 钽N 铌G 合金T 钛E 其他例:CT1-0.022 F-63V表示为圆片型低频瓷介电容器,电容量为0.022 F,额定工作电压为63V.有机薄膜介质电容器有机薄膜介质电容器是以聚苯乙烯,聚四氟乙烯,聚碳酸酯等有机薄膜作为介质,以铝箔为电极或者直接在薄膜上蒸发一层金属膜为电极,然后经卷绕封装而制成的电容器.有机薄膜电容器的特点:体积小,电容值稳定,绝缘电阻较大,漏电极小,耐压较高.其耐压小型的为3～100V,一般为250～1000V,有的高达3000V.它常被用于电视机,晶体管收音机以及各种仪器,仪表做旁路或滤波电容使用.注意:因为这类电容器的耐热性较差,因此焊接时电容器引线不宜剪得太短.否则容易因高热而损坏.纸介电容器纸介电容器是由厚度很薄的纸作为介质,铝箔作为电极,并经卷绕成圆柱形封装的电容器.纸介电容器的特点:由于介质厚度小,而且纸有较高的抗张强度,因而可做成容量大,体积小的电容器.但它漏电流和介质损耗较大,电容值的温度系数较大,热稳定性差,不宜在要求较高的电路中使用.如果电极不用金属箔,而是在纸上蒸发一层金属薄膜作为电极,这种纸介电容器为金属纸化介电容器.电解电容器电解电容器的介质是一层极薄的附着在薄金属极板上氧化膜,其阳极是附着有氧化膜的金属极,阴极则是液体,半液体和胶状的电解液.可以制成很大电容值的电容器.电解电容器按阳极材料不同可分为:铝电解,钽电解,铌电解电容器.按极性又可分为有极性和无极性两种.使用较多的是有极性的铝电解电容器.铝电解电容器一般简称为电解电容器.电解电容器的漏电较其它电容器大得多,损耗也大,因此不宜在高频电路中使用.电解电容器的允许误差较大,一般分为±10%,±20%和±20～50%几种,它的实际容量有时会和标称容量相差很大.钽电解电容器钽电解电容器是以固体二氧化锰作为电解质,其正极材料是钽薄板,钽的外面烧结一层氧化膜并沉积一层二氧化锰后,再涂上一层石墨,石墨外面喷上金属作为负极.整个电容的封装材料用塑料或环氧树脂.钽电解电容器的特点:体积小,性能稳定,绝缘电阻高,漏电流小,可长期储存使用;使用温度范围广,可在-55～+85℃下工作,但价格高.一般仅在要求高的电路中使用.当其上加有反压时,绝缘电阻会急剧下降,甚至会击穿损坏.各种有极性的电解电容器,都具有单向导电性质,因此在使用前先认好极性,将电容器的正端接电位高的一端,负端接电位低的一端.如极性接反,会使电容器击穿损坏.可变电容器可变电容器的种类很多,常用的有以下几类:(1) 单连可变电容器:它是由一个单元的动,定片组成的.空气单连可变电容器常用在直接放大式收音机中做调谐用,也使用在一些电子设备中.(2) 等容双连可变电容器:它由两组同轴可变电容器组成,采用薄膜做介质.(3) 差容双连可变电容器:它是由两组不同容量的同轴可变电容器组成.一类为差容空气介质双连可变电容器,多用于电子管超外差收音机上.另一类差容密封双连可变电容器采用薄膜做介质,多用在袖珍式收音机上.为减小收音机的体积,在双连的后面还附有两个微调电容器.注意:在使用可变电容器时,必须把动片可靠接地,否则会引起噪音信号.(4) 微调电容器:微调电容器能对电容量作微量调节,常用云母,陶瓷或聚苯乙烯等材料作介质.但在高质量的通信设备和电子仪器中,也有用空气作介质.1.2.3 电容器的主要参数电容器的参数很多,但在实用上,一般仅以电容器的容量和额定工作电压作为选择依据, 只有在要求较高的电路中,才考虑电容器的容量误差,高频损耗等参数.在电容器上标志的容量值为标称容量.在实际生产中,电容器的电容量具有一定的分散性,无法做到和标称容量完全一致.为了便于生产的管理和使用,又规定了电容器的精度等级,确定了电容器在不同等级下的允许误差.允许误差可从下式求得%100CCCRR×=δ (3.2.1)式中δ—允许误差; C—电容器的实际容量; CR—电容器的标称容量.表3.2.2 电容器的精度等级表精度级别00(01)(02)I II III IV V VI允许误差/% ±1 ±2 ±5±10 ±20 +20-10+50-20 +100-30电容器的容量和允许误差有两种表示方法:(1) 数值表示法:即用文字,数字或符号直接打印在电容器上的表示.它的规格标志一般为:型号—额定直流工作电压—标称容量—精度等级.例如:CJ3-400-0.01-II,表示密封金属化纸介电容器,额定直流工作电压400V, 电容量0.01 F,允许误差±10%.(2) 色环表示法:用三到四个色环表示电容器的容量和允许误差.各颜色所代表的意义见表3.2.3.表3.2.3 电容器的容量和允许误差色环表示法表颜色有效数字乘数允许误差/%颜色有效数字乘数允许误差/%银—10-2±10 绿5 105±0.5金—10-1±5 蓝6 106±0.2黑0 100—紫7 107±0.1棕1 101±1 灰8 108—红2 102±2 白9 109±5-20橙3 103—无色——±20黄4 104—电容器允许误差标识符号见表3.2.4.表3.2.4 电容器允许误差标识符号表符号允许误差/% 符号允许误差/% 符号允许误差/%E ±0.001 B ±0.1 K ±10X ±0.002 C ±0.2 M ±20Y ±0.005 D ±0.5 N ±30H ±0.01 F ±1 R +100-10U ±0.02 G ±2 S +50-20R ±0.05 J ±5 Z +80-20电容量通常用4位有效数字来表示,再用一个字母表示数值的量级. 如1p2 表示1.2pF; 220n表示0.22 F;3 3表示3.3 F;2n2表示2200 F等.§1.3 电感线圈1.3.1 电感线圈的型号命名电感线圈电感量的标志方法主要有以下三种:1,直标法:单位H(亨利),mH(毫亨), H(微亨),2,数码表示法:方法与电容器的表示方法相同.3,色码表示法:这种表示法也与电阻器的色标法相似,色码一般有四种颜色,前两种颜色为有效数字,第三种颜色为倍率,单位为H,第四种颜色是误差位.我们常见的是国产电感线圈,其型号由以下四部分组成:第一部分:主称,用字母表示(L为线圈,XL为阻流圈).第二部分:特征,用字母表示(G为高频).第三部分:型式,用字母表示(X为小型).第四部分:区别代号,用字母A,B,C……表示.1.3.2 电感线圈的分类电感线圈的种类很多,按其结构特点可分为单层线圈,多层线圈,蜂房线圈,带磁芯线圈及可变电感线圈等.下面分别介绍不同结构电感线圈的外形结构与特点.单层线圈单层线圈的电感量较小,约在几个微亨至几十微亨之间.单层线圈通常由高强度漆包铜线绕成,使用在高频电路中.为了提高线圈的Q值,单层线圈的骨架, 常使用介质损耗小的陶瓷和聚苯乙烯材料制作.线圈的绕制可采用密绕和间绕.间绕线圈每圈间都相距一定的距离,所以分布电容较小.当采用粗导线时,可获得高Q值和高稳定性. 但间绕线圈电感量不能做得很大,因而它可以使用在要求分布电容小,稳定性高,而电感量较小的场合.对于电感量大于H 15的线圈,可采用密绕.密绕线圈的体积较小,但它圈间电容较大, 且Q值不易作高.另外,对于有些要求稳定性较高的地方,还应用镀银的方法将银直接镀覆在膨胀系数很小的瓷质骨架表面,制成电感系数很小的高稳定型线圈.在高频大电流的条件下,为了减少集肤效应,线圈通常使用铜管绕制.多层线圈单层线圈的电感量小,如要获得较大值电感量时单层线圈已无法满足.因此,当电感量大于300 H时,就应采用多层线圈.多层线圈除了圈与圈之间具有电容之外,层与层之间也具有电容,因此使用多层线圈的分布电容大大增加.同时线圈层与层间的电压相差较多.但层间的绝缘问题较难处理.为此多层线圈常采用分段绕制,各段之间距离较大,以减少了线圈的电容和耐压问题.蜂房线圈多层线圈的缺点之一就是分布电容较大,采用蜂房绕制方法, 可以减少线圈的固有电容.所谓的蜂房式,就是将被绕制的导线以一定的偏转角(约19°～26°)在骨架上缠绕.通常缠绕是由自动或半自动的蜂房式绕线机进行的.对于电感量较大的线圈,可以采用两个, 三个以至多个蜂房线包将它们分段绕制.带磁芯的线圈线圈加装磁芯后,电感量增加.加装磁芯后还可以减小线圈的体积,减少损耗和分布电容.品质因数亦可做的提高.另外,调节磁芯在线圈中的位置,还可以改变电感量.1.3.3 电感线圈的主要参数(一)电感量电感量大小,跟电感线圈的圈线,截面积以及内部有没有铁芯或磁芯有很大关系.如果在其它条件相同的情况下,圈数越多,电感量就越大;圈数相同,其它条件不变,那么线圈的截面积越大,电感量就越大;同一个线圈,插入铁芯或磁芯后,电感量比空心时明显增大,而且插入的铁芯或磁苡质量越好,线圈的电感量就增加得越多.(二)品质因素品质因素是表示线圈质量的一个参数.它是指线圈在某一频率的交流电压下工作时,线圈所呈现的感抗和线圈电阻的比值,用公式表示为RLRfL2。

电子元器件符号大全电子元器件符号是电子工程师在设计电路图时经常会用到的一种标识符号，它能够准确地表示各种电子元器件的类型和功能。

在电路图中，正确使用电子元器件符号不仅可以使电路图更加清晰易懂，还可以帮助工程师更快速地理解电路结构和工作原理。

因此，掌握电子元器件符号的含义和使用方法对于电子工程师来说是非常重要的。

1. 电阻。

电阻是电子电路中常用的一种元件，它的符号通常用一个波浪线来表示，类似于字母“R”。

在电路图中，电阻的符号通常会标注其阻值，以便工程师在设计电路时能够准确选择合适的电阻元件。

2. 电容。

电容是另一种常见的电子元器件，它的符号通常用两条平行的线段来表示，类似于字母“C”。

在电路图中，电容的符号通常会标注其电容值和极性，以便工程师在设计电路时能够正确地接入电容元件。

3. 电感。

电感是一种能够储存电能的元件，它的符号通常用一个螺线圈来表示，类似于字母“L”。

在电路图中，电感的符号通常会标注其电感值和极性，以便工程师在设计电路时能够正确地接入电感元件。

4. 二极管。

二极管是一种常用的半导体元件，它的符号通常用一个三角形和一条箭头来表示。

在电路图中，二极管的符号通常会标注其正负极性，以便工程师在设计电路时能够正确地接入二极管元件。

5. 晶体管。

晶体管是一种用于放大和开关的半导体元件，它的符号通常用三个箭头和一条直线来表示。

在电路图中，晶体管的符号通常会标注其引脚编号和极性，以便工程师在设计电路时能够正确地接入晶体管元件。

6. 集成电路。

集成电路是一种将多个电子元器件集成在一起的元件，它的符号通常用一个长方形和多条线来表示。

在电路图中，集成电路的符号通常会标注其引脚编号和功能，以便工程师在设计电路时能够正确地接入集成电路元件。

7. 电源。

电源是电子电路中提供电能的元件，它的符号通常用一个圆圈和一条线来表示。

在电路图中，电源的符号通常会标注其电压和极性，以便工程师在设计电路时能够正确地接入电源元件。

各种电子元件符号_各种电子元件符号电子元件符号是电路图中用来表示不同组成部分的标准化标志。

在电子工程中，标准化的符号被广泛接受，因为它可以保证不同工程师之间的通用性和理解度。

本文将要介绍常见的电子元件符号，让大家更好地了解电子元器件的组成和使用。

1. 电源符号电源符号通常由长条和短条组成，长条代表正极，短条代表负极。

在直流电源中，长条在上，短条在下；在交流电源中，它们是一条交错的线，但是是没有规则去判断正负，必须确定。

2. 电池符号电池通常由几个电池单元组成，这种线条是带有叉号的。

一个叉号代表一个电池单元，并按照单元数量排放，如两个电池单元就有两个叉号。

3. 电容图符号电容图符号是一个矩形，两端都带有垂直于矩形的箭头。

箭头指向外侧代表正极，指向内侧代表负极，即电容器的极性。

4. 电阻图符号电阻图符号就像一个波浪形，表示电子无法通过金属而必须随着波浪行进。

波浪的起点和终点是其两个端点，分别代表电阻器的输入和输出。

5. 电磁铁符号电磁铁通常用一个圆圈表示，中央有一个叉号表示铁芯。

圆圈的上下两边各有一个对称的空心方框，表示通电时铁片可以吸住底部墙上的钉子或其他金属物品。

6. 二极管图符号二极管是一个矩形，一侧有个三角形箭头，代表正极。

另一侧则是一条斜线，代表负极。

7. 晶体管图符号晶体管的图符号是一个平行四边形，内部有两个箭头，分别指向一个小三角形和一个小圆圈，分别代表集电极和发射极。

8. 三极管图符号三极管的图符号是一个左侧有三个箭头的圆形，箭头从左边开始，分别指向一对另外两个箭头。

左侧的箭头是基极，右侧上方和下方的箭头是集电极和发射极。

9. 电感图符号电感符号是一个圆形，由两个图形组成。

一个较小的圆形，代表铁芯；一个较大的圆形，则代表电感器的线圈。

总之，各种电子元件的符号是标准的，用于电子工程界的通用性标志。

这种标准化意味着一旦您学会了电子元器件的符号，就可以不论在哪里或与不同的工程师共事而无需困扰。

常用电气图形符号和文字符号名称图形符号文字符号名称图形符号文字符号电流Ａ电流表电压Ｖ电压表交流AC 千瓦时表或瓦千时表直流DC 灯H 断开OFF 话筒BM 闭合ON 扬声器BL 电阻器R 耳塞机 B 电位器RP 继电器J 、K热敏电阻器RT 电池电池组GB电容器 C 导线连接极性电容器 C 导线交叉连接可变电容器 C 导线不连接线圈L 开关K 半导体二极管VD 天线地光电二极管VD 接地发光二极管VD 接机壳三极管（NPN型）V 变压器T 三极管（PNP型）V 磁棒线圈L 熔断器日光灯插座启辉器常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法表1 电阻器型号命名方法(1)精密金属膜电阻器R J 7 3第四部分：序号第三部分：类别（精密） 第二部分：材料（金属膜） 第一部分：主称（电阻器） (2) 多圈线绕电位器W X D3第四部分：序号 第三部分：类别（多圈） 第二部分：材料（线绕） 第一部分：主称（电位器） 2．电阻器的主要技术指标 (1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

n(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻电子元器件基础知识（2）——电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。

依次分别代表名称、材料、分类和序号。

第一部分：名称，用字母表示，电容器用C。

第二部分：材料，用字母表示。

第三部分：分类，一般用数字表示，个别用字母表示。

第四部分：序号，用数字表示。

用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介电子元器件基础知识（3）——电感线圈电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
