换热机组技术参数

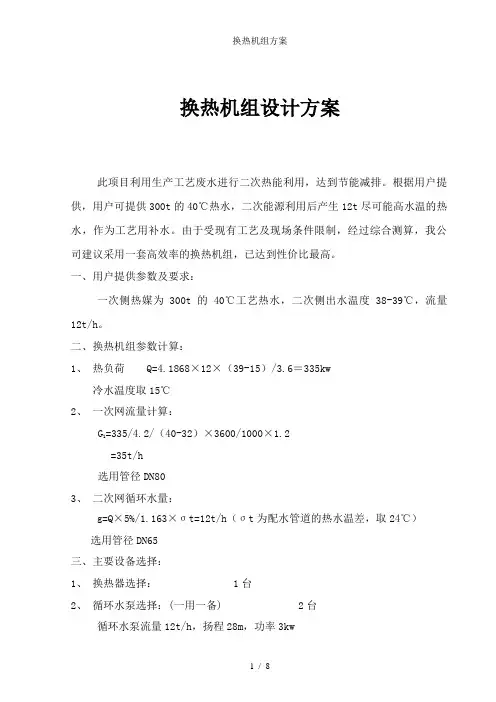

换热机组设计方案此项目利用生产工艺废水进行二次热能利用，达到节能减排。

根据用户提供，用户可提供300t的40℃热水，二次能源利用后产生12t尽可能高水温的热水，作为工艺用补水。

由于受现有工艺及现场条件限制，经过综合测算，我公司建议采用一套高效率的换热机组，已达到性价比最高。

一、用户提供参数及要求：一次侧热媒为300t的40℃工艺热水，二次侧出水温度38-39℃，流量12t/h。

二、换热机组参数计算：1、热负荷Q=4.1868×12×（39-15）/3.6＝335kw冷水温度取15℃2、一次网流量计算：G=335/4.2/（40-32）×3600/1000×1.21=35t/h选用管径DN803、二次网循环水量：g=Q×5%/1.163×σt=12t/h（σt为配水管道的热水温差，取24℃）选用管径DN65三、主要设备选择：1、换热器选择： 1台2、循环水泵选择：(一用一备) 2台循环水泵流量12t/h，扬程28m，功率3kw换热器设计选型Technical Specification板式换热器设计参数用户:型号: i60-ZM项目: CNSHMZU-3362位号: i60-ZM 75PL 304SS日期: 8/20/2015_____________________________________________________________________ ____________Hot side热侧Cold side冷侧Fluid 流体Water WaterDensity 密度kg/m³991.4 992.9 Specific heat Capacity 比热kJ/(kg*K) 4.18 4.18Thermal conductivity 导热系数W/(m*K) 0.629 0.6231Inlet viscosity进口粘度cP 0.654 1.14Outlet viscosity 出口粘度cP 0.756 0.667Volume flow rate 体积流量m³/h40.0 12.0Inlet temperature 进口温度°C40.0 15.0Outlet temperature 出口温度°C32.7 39.0Pressure drop 压力降kPa 98.1 9.30Heat exchanged 热负荷kW 334.4L.M.T.D.对数温差K 5.8O.H.T.C. service 传热系数(运行) W/(m²*K)5248Heat transfer area 换热面积m²11.0Duty margin 设计余量% 0.0Rel. directions of fluids 流动形式Countercurrent Number of plates 板片数75Number of passes 流程 1 1Plate material 板片材质ALLOY 304Sealing material 密封垫材质NITRILE CLIP-ON NITRILE CLIP-ONConnection material 接口材质Stainless steel Stainless steel Connection diameter 接口尺寸mm 60 60Nozzle orientation 接口方向S1 -> S2 S4 <- S3Pressure vessel code 压力容器标准ALSFlange rating 法兰标准GBDesign pressure 设计压力bar 10.0 10.0Test pressure 试验压力bar 13.0 13.0Design temperature 设计温度°C100.0 100.0Length 长 x width 宽 x height 高mm 476 x 300 x 798 Liquid volume 液体容积dm³11.1 11.1Net weight净重, empty空/operating运行kg 100 / 122_____________________________________________________________________ ___________换热机组主要部件技术说明换热器技术说明此项目提供热源温度40℃热水，要充分利用现有资源换出最大热量，要求换热器具有很高的换热效率。

换热器主要参数及性能特点The Standardization Office was revised on the afternoon of December 13, 2020换热器主要参数及性能特点主要控制参数板水加热器的主要控制参数为水加热器的单板换热面积、总换热面积、热水产量、换热量、传热系数K、设计压力、工作压力、热媒参数等。

性能特点（1）换热量高，传热系数K值在3000~8000W/(m2²K)范围，高于其它换热器型式。

（2）板式换热器具有很高的传热系数，就决定了它具有结构紧凑、体积小的特点，在每立方米体积内可以布置250平方米的传热面积，大大优于其它种类的换热器。

艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。

ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。

ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。

ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。

能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。

4、管壳式换热器结构特点: 总的优点: <1>、耐压能力高,一般可达6.4MPa. <2>、耐温能力高,设计温度可达450℃ 各种换热器特点 : <1>、浮头式: 优点: a.管束可抽出,清洁方便. b.介质之间不受温度限制. c.可用于结垢比较严重的场合. d.可用于管程易腐蚀的场合.
缺点: a.小浮头容易发生内漏. b.金属用量较大,成本高. c.结构复杂. <2>固定管板式: 优点: a.不易内漏. b.节省材料,成本低. c.有效换热面积大. 缺点: a.壳体壁温与管子壁温一般应小于50℃ , 否则需加膨胀节.
6、四通道螺旋板换热器简介 （1）结构原理介绍 由四块相同规格的卷板卷制而成，形成四个螺旋 通道，两种交叉流动，达到换热目的。 （2）四通道螺旋板产生 螺旋板换热器适用于中小流量（300㎡/h以下） 当流量较大时，需增加通道宽度来降低流速， 如此不但降低传热导数，也增加了产品成本。 为了克服上述缺点，采用四通道螺旋板换热器。 （3）四通道螺旋板换热器优缺点 a)同流速时，压降减少1倍，节约能源 b)同流速时，直径减少，材料费降低 c)配管复杂，有六个接口
3、板式换热器规格: <1>、BR系列(等截面):BR0.1、0.2、0.35、 0.5、0.8、1.0、1.6 <2>、BRB系列(不等截面):BRB0.3、0.5、0.8、 1.2. <3>、BRC系列(V系列) BRC0.13、0.20、0.28、0.45、0.60、 1.0、1.1、1.3、1.7
五 、螺旋板换热器
1、螺旋板换热器结构特点: (1)传热性能好：不存在死区，定位 可起扰流作用，水——水换热传 热系数可达2000W/㎡℃以上。 (2)自洁能力强不宜结垢; 选取 合理流速可防止污垢产生。 (3)散热损失小： 热流体可通过中 心接管直接进入螺旋板换热器内 部，且外表面积较小，易于保温。

全自动换热机组技术规范1.总则1.1本技术规范是为青岛经济技术开发区北部工业区热电项目所配采暖及洗澡用水全自动换热机组设备与机力通风冷却塔等设备编制的。

在本技术协议中，对设备的技术性能、技术参数、供货范围、技术服务与责任、运输卸货保管等提出了基本要求。

1.2．需方在本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求与适用标准，供方应提供一套满足本技术规范与所列标准要求的高质量的产品及相应的服务，对国家有关安全环保等强制性标准，务必满足其要求，对本技术规范中未提及的但在设备中必不可少的部分或者不能满足本技术规范要求而根据其它标准的部分，供方有责任在投标书中提出，并提供所根据的标准规范。

1.3如未对本技术规范提出偏差，将认为供方提供的设备完全符合本技术规范与标准的要求。

偏差（不管多少）都务必清晰地表示在投标文件附件“技术偏离表中”。

1.4供方执行本技术规范所列标准，如有矛盾时按较高标准执行。

1.5供方应保证提供的设备是全新的、先进的、可靠的、完整的且组合布置合理的，所提供设备务必具有同类项目运行业绩并被证明是成熟产品。

1.6供方应提供自2003年1月1日至今所供运行良好的全自动换热机组400台套的业绩以证明自己能力。

1.7换热机组不得转给他人制造，否则，需方将立即终止其合同，由此给业主造成的一切缺失，由投标方全部承担。

1.8 该技术文件作为合同的附件，与合同具有同等的法律效力。

2.全自动换热机组技术性能要求及供货范围2.1设备使用寿命换热机组的使用寿命，考虑到在设备使用期间所给各工况及经受各项环境条件的综合影响，保证在规定的条件下，达到设备使用寿命30年(易损件除外)2.2要紧技术参数：2.2.1采暖用换热机组换热器型式：汽-水、管壳式换热量：0.8 MW；数量：1台汽侧工作参数：温度：300℃；压力：1.25 MPa热水供回水温度：95/75℃热水循环水泵（使用格兰富耐温120℃立式热水泵，共2台，一用一备，变频）：—循环水泵流量：40t/h；—循环水泵扬程：32m；—循环水泵功率：5.5KW；补水泵台数：2台；一用一备，变频－补水泵功率：1.5KW；－定压补水泵扬程：48m；－定压补水泵流量：4m3；补水箱：长宽高尺寸=1.0m×1.5m ×1.5m凝聚水回收泵：数量2台，扬程1.6MPa,变频操纵，一用一备2.2.2洗澡用换热机组型式：汽－水管壳式换热器数量：1台单台换热量：0.45 MW汽侧工作参数：温度：300℃；压力：1.25 MPa进出水温度：10/65℃立式热水泵，共2台，一用一备，变频操纵：—水量：8t/h；—扬程：32m；—功率：3KW；补水泵台数：2台；一用一备，变频补水泵功率：4.5KW；补水泵扬程：48m；补水泵流量：8m3；2.3要紧技术性能要求2.3.1采暖、洗澡用换热机组使用整体式汽水管壳式喘流全自动换热机组，本机组要求实现压力温度自动操纵，无人职守功能。
