--500KW柴油发电机组技术参数

500kw上柴动力柴油发电机组技术参数500kw上柴动力柴油发电机组是一种高效的发电设备，具有广泛的应用领域。

它主要由柴油机、发电机和控制系统组成，以柴油为燃料驱动，通过燃烧产生的能量转化为电能。

该发电机组的核心部件是柴油机，它采用上柴动力生产的高性能柴油机，具有优异的动力输出和燃烧效率。

柴油机在工作过程中，通过燃油喷射和气缸内压力的作用，将燃油和空气混合，通过压缩燃烧产生高温高压气体，并将其转化为机械能驱动发电机转子旋转。

柴油机具有启动快速、运行稳定的特点，适用于各种环境条件下的发电需求。

发电机是发电机组中另一个重要的组成部分，它通过转子旋转产生电能。

该发电机组采用大功率发电机，输出功率达到500kw。

发电机的核心部件是转子和定子，在转子中通过磁场感应原理产生电能，然后通过电线传输到外部供电系统。

发电机具有高压稳定的输出特性，能够满足各种电力负荷的需求。

控制系统是500kw上柴动力柴油发电机组的重要组成部分，它能够实现对发电机组的自动控制和保护。

控制系统包括自动启动系统、自动切换系统和电气保护系统。

自动启动系统能够根据电力需求和电网状态自动启动发电机组，保证电力供应的连续性。

自动切换系统能够在主电源故障时，自动将发电机组切换为备用电源，确保电力供应的稳定性。

电气保护系统能够对发电机组进行电流、电压、频率等参数的监测和保护，防止发生过载和短路等故障。

500kw上柴动力柴油发电机组具有多种应用领域。

它可以作为主要电源用于工业、商业和民用建筑等场所的电力供应。

在工业领域，它可以驱动大型设备和机械设施，满足生产和运行的电能需求。

在商业领域，它可以作为商场、酒店和办公楼等场所的备用电源，保证电力供应的可靠性。

在民用建筑中，它可以为住宅小区和别墅提供持续的电力支持，确保生活的便利性和舒适性。

总结而言，500kw上柴动力柴油发电机组是一种高效、稳定的发电设备，具有广泛的应用领域。

它通过柴油机的燃烧和发电机的转动，将燃油能量转化为电能，满足各种电力负荷的需求。

500kw柴油发电机组技术规格参数柴油发电机组是一种常见的发电设备，它能够将柴油燃料转化为电能。

在选择柴油发电机组时，了解其技术规格参数是非常重要的。

下面将介绍一台500kw柴油发电机组的技术规格参数。

1. 额定功率：500kw柴油发电机组的额定功率是指其能够持续输出的功率。

在这个规格参数中，500kw表示该发电机组的额定功率为500千瓦。

2. 额定电压：400/230V发电机组的额定电压是指其输出电压的标准值。

在这个规格参数中，400/230V表示该发电机组的额定电压为400伏特的三相电和230伏特的单相电。

3. 频率：50Hz发电机组的频率是指其输出电力的交流频率。

在这个规格参数中，50Hz表示该发电机组的频率为50赫兹。

4. 发动机型号：ABC123柴油发电机组的发动机是其核心部件，负责驱动发电机产生电力。

在这个规格参数中，ABC123表示该发电机组所采用的发动机型号。

5. 发动机类型：柴油机发动机类型是指发动机所采用的燃料类型。

在这个规格参数中，柴油机表示该发电机组的发动机采用柴油作为燃料。

6. 缸数：6发动机的缸数是指其内部活塞的数量。

在这个规格参数中，6表示该发动机具有6个缸。

7. 排量：12L发动机的排量是指其活塞在一个循环中从上死点到下死点的移动所排出的气体容积。

在这个规格参数中，12L表示该发动机的排量为12升。

8. 燃油消耗率：≤200g/kw.h燃油消耗率是指单位发电功率所消耗的燃油量。

在这个规格参数中，≤200g/kw.h表示该发电机组的燃油消耗率不超过200克每千瓦时。

9. 额定电流：902A发电机组的额定电流是指在额定负载下所需的电流大小。

在这个规格参数中，902A表示该发电机组的额定电流为902安培。

10. 负载类型：三相四线负载类型是指发电机组所能够供电的负载种类。

在这个规格参数中，三相四线表示该发电机组能够供电三相四线的负载。

11. 噪音水平：＜75dB(A) @ 7m噪音水平是指发电机组工作时产生的噪音大小。

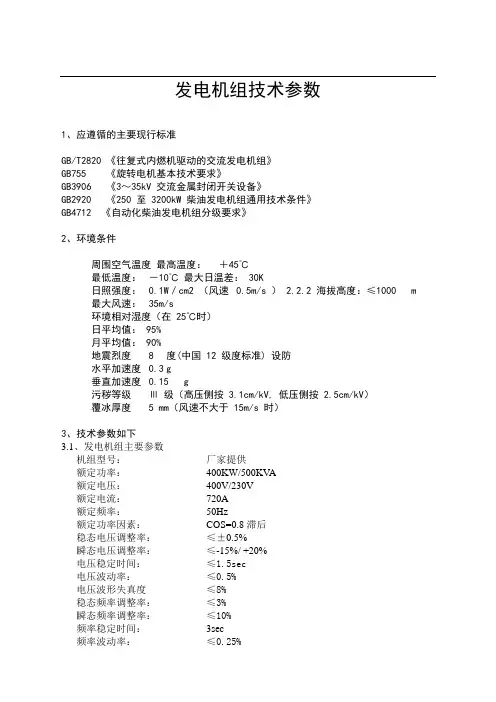

发电机组技术参数1、应遵循的主要现行标准GB/T2820 《往复式内燃机驱动的交流发电机组》GB755 《旋转电机基本技术要求》GB3906 《3～35kV 交流金属封闭开关设备》GB2920 《250 至 3200kW 柴油发电机组通用技术条件》GB4712 《自动化柴油发电机组分级要求》2、环境条件周围空气温度最高温度：＋45℃最低温度：－10℃最大日温差： 30K日照强度：0.1W／cm2 （风速0.5m/s ） 2.2.2 海拔高度：≤1000 m 最大风速：35m/s环境相对湿度（在 25℃时）日平均值： 95%月平均值： 90%地震烈度8 度(中国 12 级度标准) 设防水平加速度0.3 g垂直加速度0.15 g污秽等级Ⅲ级（高压侧按 3.1cm/kV, 低压侧按 2.5cm/kV）覆冰厚度 5 mm（风速不大于 15m/s 时）3、技术参数如下3.1、发电机组主要参数机组型号：厂家提供额定功率：400KW/500KV A额定电压：400V/230V额定电流：720A额定频率：50Hz额定功率因素：COS=0.8滞后稳态电压调整率：≤±0.5%瞬态电压调整率：≤-15%/ +20%电压稳定时间：≤1.5sec电压波动率：≤0.5%电压波形失真度≤8%稳态频率调整率：≤3%瞬态频率调整率：≤10%频率稳定时间：3sec频率波动率：≤0.25%噪音（7米处）：≤72分贝满载燃油耗率：193g/kw.h机组外形尺寸（mm）：3300*1360*1800机组重量（kg）：3100低噪音外形尺寸（mm）：4000*1800*2130总重量（kg）：50003.1、柴油机主要参数柴油机型号：厂家提供柴油机功率：470KW类型：四冲程，涡轮增压，进气空空中冷冷却方式：强制闭式循环水冷却排列型式：直列型气缸数：6缸缸径*冲程：130mm*163mm排气量：13L润滑油容量：45.42L转速：1500r/min转速调节：电喷启动方式：DC24V 电启动3.3、发电机主要参数发电机型号：厂家提供类型：封闭、防滴自通风保护、自励磁、自调节、带自动电压调节器的旋转无刷同步发电机相数接法：Y型，三相四线绝缘等级：H级温升：H级防护等级：IP23额定频率：50HZ额定功率因数：0.8（滞后）额定电压：400/230V额定转速：1500r/min励磁方式：无刷自励磁4、机组组成部分1）柴油机2）发电机3）自启动控制屏4）不锈钢静音箱5、控制屏该控制屏为液晶显示自启动控制屏。

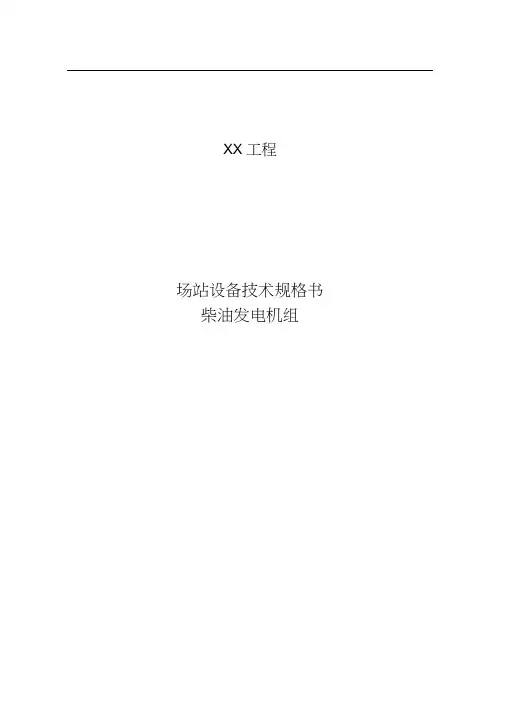

XX 工程场站设备技术规格书柴油发电机组1. 概述1.1 范围本技术规格书设备主要用于XXX。

本规定包括了采购者（买方）对柴油发电机组的设计、材料、制造、检验、试验、包装和文件的最低要求。

1.2 定义本技术规格书用到的名称定义如下：项目：XXXXXXX业主：XXXX 设计：XXXXXXX 供货商：是指按照本技术规格书的要求为业主设计、制造、提供成套设备的公司或厂家。

分包商：负责设计和制造分包合同所规定设备的公司或厂家。

成套设备：供货商供货范围内的完整的设备。

技术规格书：业主和设计提供的完整的技术规定，包括所附的数据单和附图等。

1.3 供货商责任（卖方）柴油发电机组的设计、材料、制造、检验及测试应为供货商特定的排他性责任, 供货商应遵守本询价书中包括的所有文件要求和良好的工程惯例。

供货商不应使用假设代替买方未提供的信息，供货商应从买方获得必要的信息。

供货商因缺少信息而提出的索赔是不能被接受的。

对于与本询价书要求不同，但实质上可为买方节约资金的设备或附件，供货商可作为一项选择内容将其列出。

这类选择内容应在供货商报价中单独列出且单独报价。

柴油发电机组应是符合本询价书要求的供货商的标准设计，并采用高质量的材料和一流的制作工艺。

附件应为能从市场上买得到的标准配件。

为了满足规定的条件和要求，在任何情况下，与本询价书所要求的内容保持一致而无偏差提出并不意味着免除供货商在该询价书范围之外所应承担的责任。

供货商应该在整个工作范围内执行基于ISO 9001:2000 标准（或与之相当的标准）的质量管理体系。

供货商应允许买方或者其授权代表对供货商的工厂进行访问、检查、监督。

供货商应该向买方证明其安全管理系统和环保管理系统符合相关法律。

1.4 标准规范供货商有责任确保所提供的柴油发电机组符合相关的中国国家标准和IEC 标准，这些标准包括——但不局限于GB1278、6 GB767、6 GB/T14598、GB50058-2014、GB4208-2008、GB755-2008、GB1971-2006、GB10068-2008、GB10069.3-2008 、GB14711-2013、GB4942.1-2006、GB/T997-2008、GB9486-1988、GB14097-1999、GB14050-2008、BS5000、IEC60034、IEC60072、IEC 60529 等。

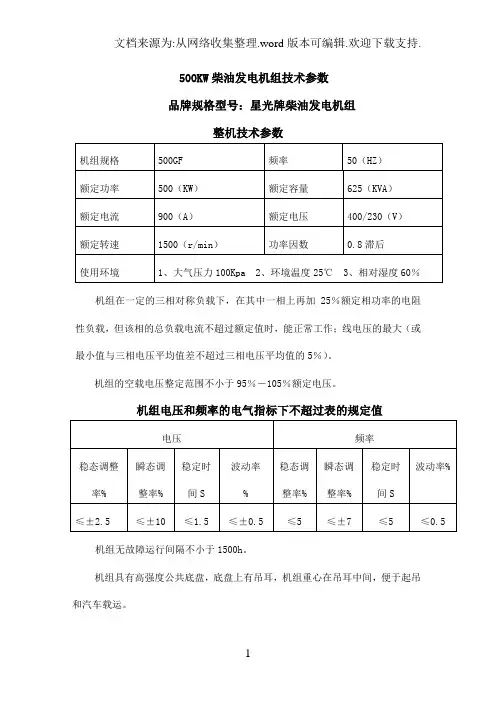

500KW柴油发电机组技术参数品牌规格型号：星光牌柴油发电机组整机技术参数机组在一定的三相对称负载下，在其中一相上再加25％额定相功率的电阻性负载，但该相的总负载电流不超过额定值时，能正常工作；线电压的最大（或最小值与三相电压平均值差不超过三相电压平均值的5％）。

机组的空载电压整定范围不小于95％－105％额定电压。

机组电压和频率的电气指标下不超过表的规定值机组无故障运行间隔不小于1500h。

机组具有高强度公共底盘，底盘上有吊耳，机组重心在吊耳中间，便于起吊和汽车载运。

推选方案一：无动WD269TAD50推选方案二：上海帕欧NT12V135ZLDW上海科浦TFW2-450-4电机性能简介短路特征；发电机突然短路时，发电机负励磁机固有特性使用发电机约3倍额定电流的持续短路电流，允许短路电流持续时间为3S。

强励特征：发电机由于结构上的特点，特别付励磁机的设置，在负载增加的瞬间会出现正反馈的复励过程。

工作方式：发电机在空载额定电压时，加上相当于25％额定功率的三相对称负载（功能因数conФ＝0.8滞后），然后在任相上再加25％额定功率的电阻负载，能够长期工作，此时，三相线电压中的最大值（最小值）与三相线电压平均值之差不超过三相线电压平均值的5％。

过载能力：发电机能在热态下过载10％，运行1h，而无过热损坏。

短时过电流：发电机能承受功率因数为0.5（滞后）、150％额定电流，历时2min，而不发生有害变形。

超速：发电机在空载状态下允许承受120％额定转速，历时2mni。

振动：发电机的振动符合国际GB10068.2的规定。

突然短路：发电机人工承受空载额定电压下的冲击短路电流，历时3S而不发生损坏及有害变形。

波形：发电机未额定电压和额定频率时的空载线电压踊形正弦性几率不超过5％。

其线电压的电话谐波因素（THF）不大于5％。

绝缘等级：发电机的定子、转子及励磁机采用H级绝缘。

配套附件1、启动蓄电池（两只）。

2、机组随机专用工具1套。

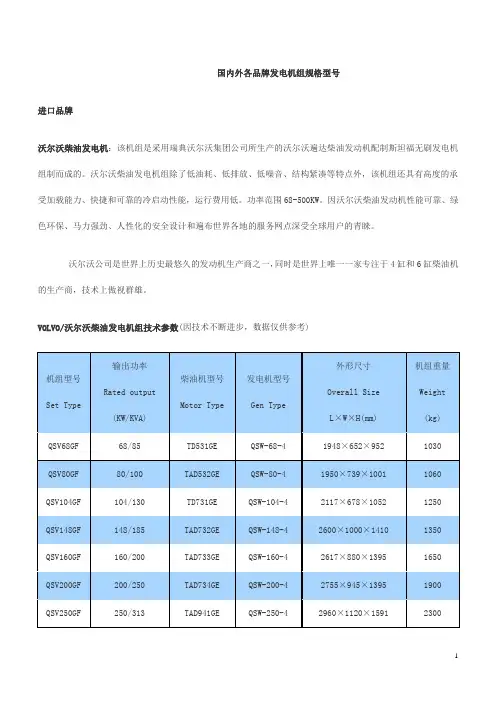

国内外各品牌发电机组规格型号进口品牌沃尔沃柴油发电机：该机组是采用瑞典沃尔沃集团公司所生产的沃尔沃遍达柴油发动机配制斯坦福无刷发电机组制而成的。

沃尔沃柴油发电机组除了低油耗、低排放、低噪音、结构紧凑等特点外，该机组还具有高度的承受加载能力、快捷和可靠的冷启动性能，运行费用低。

功率范围68-500KW。

因沃尔沃柴油发动机性能可靠、绿色环保、马力强劲、人性化的安全设计和遍布世界各地的服务网点深受全球用户的青睐。

沃尔沃公司是世界上历史最悠久的发动机生产商之一，同时是世界上唯一一家专注于4缸和6缸柴油机的生产商，技术上傲视群雄。

VOLVO/沃尔沃柴油发电机组技术参数(因技术不断进步，数据仅供参考)沃尔沃发电机控制系统功能介绍沃尔沃柴油发电机控制系统具有最基本的保护功能，具体如下：1、对柴油机的保护：冷却液高温、油压高或低、柴油机超速、超负载等报警并停机功能；2、对发电机的保护：单/三相过电压、欠电压、缺相、过电流、逆功率和相序错误保护；3、测量功能：机组累计使用时间、总发电机功率、电池电压、冷却液温度、机油压力等；4、全自动化机组控制系统：除具备以上功能外，还具有三遥（遥控、遥测、遥信）功能，并具备计算机接口，可与上位机通信实现无人值守。

沃尔沃发电机配置标准•VOLVO PENTA柴油发动机•马拉松无刷交流发电机(或另选其他品牌)•英国深海控制系统(可以选择其他品牌控制器)•密封高能蓄电池及专用连接线•原装冷却液水箱•原装三滤系统(空气滤芯、机油滤芯、柴油滤芯)•工业级消声器•全钢结构共用底座式油箱•ABB断路器(可以选择其他品牌)•发动机原厂合格证、使用手册、保修卡•发电机原厂合格证、使用手册、保修卡•沃尔沃柴油发电机组检测合格证•柴油发电机组操作手册沃尔沃发电机保养建议一般保养注意事项常行发电机组在使用过程中应该保证每日检查保养，主要检查柴油机机油平面、冷却液平面。

每日检查柴油发电机组有无三漏(机油、冷却水、柴油、掺漏)，风扇皮带有无磨损，有否松裂。

重庆康明斯500KW柴油发电机组技术规格参数资料翼中电站康明斯500KW柴油发电机组主要电气性能指标：
翼中电站康明斯500KW柴油发电机组说明：
1.翼中电站常规机组指电压400V，频率50Hz，保护型机组。

2.上述机组可根据用户需要，做成保护型手动并车、自动并车、自启动、自启动自切换等功能。

翼中电站康明斯系列柴油发电机组
翼中电站系列机组采用翼中康明斯系列电站柴油机作为动力，选配马拉松或麦格特系列无刷励磁发电机及控制屏组成。

机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。

有可并联、并网的产品，若有要求也可制成自启动或自启动自切换机组。

质量保证：所提供的翼中电站柴油发电机组是能严格按照柴油机的国际质量标准ISO8528（国标GB2820-97）进行生产和检测的厂家之一，翼中电站机组产品均已通过ISO9001国际质量体系认证，翼中电站机组平均无故障工作时间均超过2000小时，可确保满足客户的各种使用要求。

保修期：翼中电站柴油发电机组自交货之日起计算，一年或1000工作小时（以先到为准），一切因产品本身质量问题或原材料选用不当而致的机组故障，均由翼中电站负责。

美国康明斯500KW柴油发电机组主要技术数据
*以上参数仅供参考，如有更改恕不另行通知。

所有权归上海翼中电站。

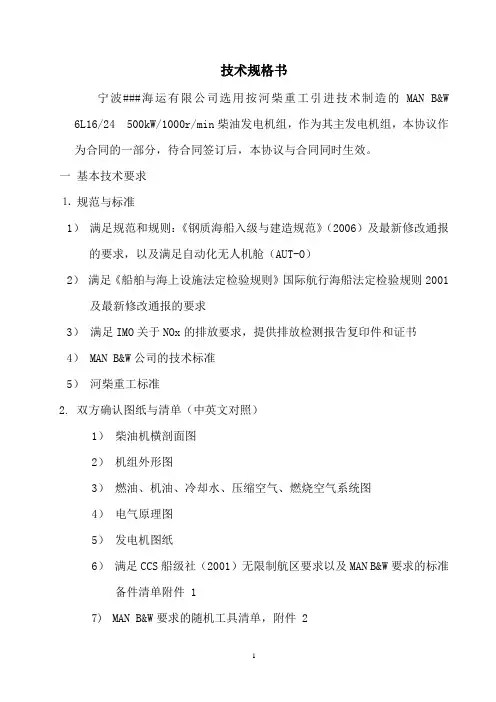

技术规格书宁波###海运有限公司选用按河柴重工引进技术制造的MAN B&W 6L16/24 500kW/1000r/min柴油发电机组，作为其主发电机组，本协议作为合同的一部分，待合同签订后，本协议与合同同时生效。

一基本技术要求⒈规范与标准1）满足规范和规则：《钢质海船入级与建造规范》（2006）及最新修改通报的要求，以及满足自动化无人机舱（AUT-O）2）满足《船舶与海上设施法定检验规则》国际航行海船法定检验规则2001及最新修改通报的要求3）满足IMO关于NOx的排放要求，提供排放检测报告复印件和证书4） MAN B&W公司的技术标准5）河柴重工标准2. 双方确认图纸与清单（中英文对照）1）柴油机横剖面图2）机组外形图3）燃油、机油、冷却水、压缩空气、燃烧空气系统图4）电气原理图5）发电机图纸6）满足CCS船级社（2001）无限制航区要求以及MAN B&W要求的标准备件清单附件 17) MAN B&W要求的随机工具清单，附件 28）增压器维修工具清单，附件 39）提供发电机组试验大纲二发电机组主要技术规格⒈最大持续功率：1）当柴油机在1000r/min时，飞轮端输出功率540kW2）发电机接线端子处输出功率： 500kW3）频率： 50HZ4）电压： 400V5）以上数据基于环境状况如下：a. 大气压力： 1000mbarb. 海水温度： 32℃c. 环境温度： 45℃d. 相对湿度： 60%⒉燃油：出厂试验时用轻柴油，正常使用HFO 380cSt/50℃⒊布置：柴油机与发电机为刚性联接并安装于公共底座上，公共底座与船体为弹性连接装置，弹性连接装置由厂方提供⒋铭牌：中英文对照、铜质⒌供货数量：3套/船⒍油漆颜色：（待定）三柴油机主要技术规格⒈基本参数1) 型号：MAN B&W 6L16/242) 型式：四冲程、水冷、增压、中冷、直列3) 缸径：160mm4) 冲程：240mm5) 功率：540kW6) 转速：1000r/min7) 气缸数：68) 最高爆发压力：18MPa9) 平均有效压力：2.25MPa10) 燃油消耗率：188+5% g/kW.h基于燃油低热值为42700kJ/kg，ISO 3064/1-1986标准环境状况11) 机油消耗率： 0.7+5% g/kW.h12) 柴油机带泵时，燃油消耗率相应增加：a. 机油泵：+1.2%b. 高温淡水泵：+0.7%c. 低温淡水泵：+0.7%13) 转向：顺时针（从飞轮端看）14) 柴油机超负荷能力：每运行12小时，允许超负荷10%运行1小时15) 负荷加载：0～36%～60%～80%～100%四段加载16) 发电机组应满足当船舶横倾15°、纵倾5°、横摇22.5°、纵摇7.5°时柴油机能正常工作⒉燃油系统1) 安全滤清器（散件供货）2) 喷油泵、高压油管(带护套)、喷油器，每缸一只3) 废油箱带液位报警（LAH42）4) 磨合滤器5) 手动轻重油转换阀组（带限位开关）用于燃油进出口（散件供货）6) MDO压力调节阀，1～2bar，1只/船（散件供货）⒊润滑油系统1) 油底壳2) 机带机油泵3) 油底壳液位开关（LAL/LAH28）4) 板式机油冷却器（不锈钢板）5) 电动预润滑泵3×440V，0.9kW包括控制箱（控制箱：1只/船，散件供货）6) 双联滤器7) 三通节温器8) 机油旁通离心滤器9) 机油规格：SAE40⒋冷却水系统1) 高低温水冷却系统（高低温水进机均为淡水）2) 机带高温水泵3) 三通节温器（高温水系统）4) 机带低温水泵5) 三通节温器（低温水系统）6) 淡水预热单元，3×440V，2×12kW电加热器，包括温度控制器和控制箱，1套/船，散件供货⒌压缩空气系统1) 空气起动马达：工作压力1.6～3.0MPa，包括DC24V遥控/机旁起动电磁阀和应急起动阀（用户提供干燥洁净的压缩空气）2) 安全阀3) 盘车机联锁⒍燃烧空气系统1) NR型涡轮增压器2) 两级空冷器3) Lambda控制器，包括燃油齿条限位装置和应急停车4) 压气机叶轮水洗工具（如果增压器上有接口）⒎排气系统1) 增压器涡轮干洗装置，每船供应一只喷管2) 增压器后膨胀接头3) 灭火式消音器（散件供货）⒏速度控制系统1) 调速器： WOODWARD UG**2) 伺服电机：DC24V3) 停车电磁阀：DC24V4) 发电机组应满足Ⅲ级调速精度⒐安全监控系统(满足船舶自动电站要求)1) 机油压力低报警（机油滤清器后） 0.35MPa2) 机油压力过低停机（机油滤清器后） 0.3MPa3) 机油温度高报警（机油冷却器后） 82 ℃4) 燃油压力低报警（MDO） 0.2MPa(HFO) 0.4～0.6 MPa5) 低温水压力低报警 0.04 MPa6) 高温水压力低报警 0.04 MPa7) 高温水出机温度高报警 90 ℃8) 高温水出机温度高停机 95 ℃9) 涡轮后排气温度高报警 450 ℃10) 发动机超速停机 120%标定转速12) 油底壳油位低报警13) 油底壳油位高报警14) 燃油泄漏报警15) 燃油温度低报警 95 ℃16) 起动空气压力低报警10. 发电机1) 型号：1FJ6 456-6SA42) 形式：船用无刷三相交流同步3) 额定功率：500kW4) 电压：400V5) 频率：50HZ6) 额定功率因数：0.8（滞后）7) 转速：1000r/min8) 结构形式：单支承盘片式9) 转向：反时针（从法兰端看）10) 轴承：滚动轴承11) 防护等级：IP44，接线盒：IP5412) 绝缘等级：F级13) 冷却方式：水冷（单管海水冷却）14) 抗无线电干扰：VDE标准N级15) 防冷凝加热器：（AC220V，315W）16) 定子绕组温度传感器2套Pt100（一套备用）17) 电压整定电位器，散件供货18) 可并联运行19) 自动电压调节器（AVR）20) 电缆出线方向和出线填料函规格待定21) 满足机舱局部固基式水雾灭火系统的要求11.质量保证和售后服务1)制造厂将派服务工程师进行设备调试，每船三十个工作日•人2)质保期：交船后12个月或交机后18个月内，以先到为主，属供货方设计制造原因引起的故障，供货方负责三包3) 质保期内接到用户书面通知后，河柴重工服务人员在48小时内到达国内服务地点免费提供服务4) 国外服务费用按MAN B&W系列标准由用户支付,质保期内属供货方设计制造原因引起的故障,配件由制造厂免费提供。

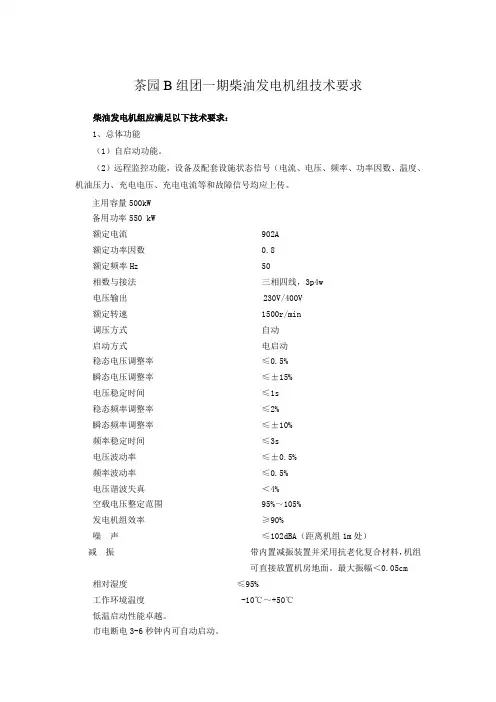

茶园B组团一期柴油发电机组技术要求柴油发电机组应满足以下技术要求：1、总体功能（1）自启动功能。

（2）远程监控功能，设备及配套设施状态信号（电流、电压、频率、功率因数、温度、机油压力、充电电压、充电电流等和故障信号均应上传。

主用容量500kW备用功率550 kW额定电流902A额定功率因数0.8额定频率Hz 50相数与接法三相四线，3p4w电压输出 230V/400V额定转速1500r/min调压方式自动启动方式电启动稳态电压调整率≤0.5%瞬态电压调整率≤±15%电压稳定时间≤1s稳态频率调整率≤2%瞬态频率调整率≤±10%频率稳定时间≤3s电压波动率≤±0.5%频率波动率≤0.5%电压谐波失真＜4%空载电压整定范围95%～105%发电机组效率≥90%噪声≤102dBA（距离机组1m处）减振带内置减振装置并采用抗老化复合材料，机组可直接放置机房地面。

最大振幅＜0.05cm 相对湿度≤95%工作环境温度 -10℃～+50℃低温启动性能卓越。

市电断电3-6秒钟内可自动启动。

单步加载能力100%，并在10秒内达到额定电压。

油箱储存量可供满负荷运行8小时。

2、柴油发动机常用技术参数发电机组机组型号备用功率550KW常用功率500KW额定电流902A功率因数0.8(滞后)相数及接法三相四线(3P4W) 电压输出230V/400V频率50HZ尺寸(长×宽×高) 3830×2000×2400 机组净重4800kg柴油机柴油机型号KTAA19-G6A生产厂家一线知名品牌柴油机形式直列六缸、四冲程、直喷式吸气方式增压、空空中冷持续功率570KW备用功率610KW缸径×冲程mm 159×159排量19L（1150立方英寸）转速1500r/min转速调速器EFC电子调速器起动方式24V电马达起动/或空气起动马达起动电流600A（＞10℃）/640A(0℃～10℃) 最低燃油消耗率206g/KW.h机油耗0.15L/h冷却方式闭式冷却系统或开式冷却系统压缩比14.5：1机油盘容量高位/低位L 38/32最大允许排气背压kpa 10.1进气流量L/s 712排气流量L/s 1924排气温度℃576交流发电机发电机型号一线知名品牌生产厂家一线知名品牌励磁方式自励、无刷冷却方式轴流、自通风绝缘等级H电压波动率≤±0.5%电压恢复时间＜1秒频率波动率≤±0.25%二、设备具备的功能：超速运行报警停机。

柴油发电机组详细技术参数说明1、柴油发电机组启动方式：电启动（自动启动），蓄电池额定容量（AH）：200AH，主用功率（kW/KVA）：500/625，备用功率（kW/KVA）：550/688，额定电流（A）：900\额定电压（V）：400/230V，额定频率（HZ）：50，稳态电压调整率：≤0.5%，稳态频率调整率：≤0.5%，瞬态电压调整率：≤15%，瞬态频率调整率：≤5%，电压波动率：≤0.5%，频率波动率：≤0.5%，电压稳定时间: ≤3S，频率稳定时间: ≤3S，接线方式：3 相4 线，起动成功率：100%，海拔高度：≤1000M，海拔功率衰减：每上升500M，1000M－3000M 修正4%，3000M 以上6%，相对湿度：≤90%，环境温度：≤40°C，噪音：95db，机组尺寸(mm)：3800*1600*2000（长宽高），机组重量(kg)：5600。

2、柴油机柴油机原产地：中国，主用功率（kW/KVA）：550，备用功率（kW/KVA）：610，缸径(mm)×行程(mm)：159*159，转速(r/min)：1500，气缸数量：6缸，气缸排列方式：L型，冷却方式：封闭式水循环冷却冷却水容量（L）：160，冷却水介质：软水、防冻液，双节温器全开温度（℃）：94/102，最高工作温度（℃）：103，机油容量（L）：60，机油等级：CF 级，最低机油压力（bar）≥3，正常运行机油温度（℃）＜110，额定燃油耗（g/kW.h）：211，额定机油耗（g/kW.h）0.3，调速方式：电子调速，吸气方式：涡轮增压，旋转方向：逆时针，怠速（rpm）：600±50。

3、交流发电机发电机型号：HF-500KW（全铜无刷），主用功率（kW/KVA）：500/625，备用功率（kW/KVA）：550/688效率：96.8%，额定电压（V）：400/230，电压输出范围：110V－690V 可固定调整，额定功率因数：0.8（滞后），AVR 电压调整率：≤±1%，励磁方式：无刷自励磁，相数：3 相，接线方式：Y 形，防护等级：IP22，绝缘等级：F，绕组材质：全铜，定子绕组节距：2/3，定子绕组匝数：72，绕组温度保护：热敏电阻及继电器，绝缘加护：绕组整体环氧树脂浇注，定子：宝钢硅钢片铜质绝缘线绕组，转子：宝钢硅钢片铜质绝缘线绕组，轴承：0.1 毫米高精度全密封免维护轴承，接地：中性点接地，零点漂移：无，联接方式：柔性盘片连接。

柴油发电机组技术参数说明1.功率：柴油发电机组的功率是指单位时间内所输出的电功率，一般用千瓦（kW）或兆瓦（MW）来衡量。

根据实际需求，可以选择不同功率的柴油发电机组。

2.电压：柴油发电机组输出的电压是指其交流电输出的电压大小，一般有220V、380V、400V等不同水平可供选择。

需要根据使用设备的电压要求来确定柴油发电机组的电压。

3.频率：柴油发电机组输出的电频率是指其交流电输出的频率，常见的频率有50Hz和60Hz两种。

根据不同地区和应用需求，选择合适的频率。

4.燃油消耗率：柴油发电机组的燃油消耗率是指单位时间内燃油的消耗量。

一般以克/千瓦小时（g/kWh）或升/小时（L/h）来衡量，燃油消耗率越低，发电机组的经济性和效率越好。

5.发电机效率：柴油发电机组的效率是指机组将输入的能量转化为输出电能的比例。

一般以百分比（%）来表示，高效率的发电机组能够最大限度地利用燃油的能量。

6.噪音：柴油发电机组的噪音是指其工作时产生的噪声水平。

通常以分贝（dB）为单位来表示，低噪音的发电机组适用于对环境噪声有要求的场所。

7.启动方式：柴油发电机组的启动方式有两种，手动启动和自动启动。

手动启动需要人工操作，而自动启动则可以通过监控系统进行远程操控，适用于需要连续稳定供电的场所。

8.发电机型号：柴油发电机组的发电机型号是指其具体的配置型号和参数。

包括发电机的制造商、额定功率、相数、极数、绝缘等级等。

根据实际需求和使用环境选择合适的发电机型号。

9.控制系统：柴油发电机组的控制系统是指其主要的电气控制设备和监控设备。

包括启动控制、保护控制、并网控制、故障监测等功能。

控制系统的稳定性和可靠性对设备的正常运行和维护具有重要意义。

10.运行稳定性：柴油发电机组的运行稳定性是指其在不同负载条件下工作的稳定性和可靠性。

高稳定性的发电机组能够在负载突变等情况下迅速调整输出电能，保证供电的稳定性和可靠性。

总之，柴油发电机组的技术参数是选择和购买该设备时需要考虑的重要因素。

500KW发电机使用说明书一、概述本说明书适用于500KW柴油发电机组，包括机组的启动、运行、停机和维护等操作步骤。

请在操作前仔细阅读本手册，并严格按照说明进行操作。

二、机组技术参数- 额定功率：500KW- 额定输出电压：400V/230V- 额定频率：50Hz- 额定转速：1500rpm- 启动控制方式：电启动- 满载燃油耗量：220g/kw/h- 外形尺寸（mm）：根据具体型号而定- 重量：根据具体型号而定三、启动前的准备1. 检查各连接件，紧固件应牢固，操作部分应灵活。

2. 检查燃油、机油、冷却水是否符合规定及是否适量，机组有无漏油、漏水现象。

3. 初次投入运行的机组，应测量各电气回路之间的冷态绝缘电阻，测量时柴油机的电气部分连接均应断开，测量结果不应低于2MΩ。

4. 运行前应做相序测试，保证本机与外电源电网的相序相同。

5. 所有电气开关及调节旋钮应位于相应的停机位置。

四、机组的启动1. 按予供油按钮，启动予供油机油泵，使主机道机油压力在98Kpa（1kgf/cm²）以上（一般不超过294 Kpa）即释放予供油按钮，以免损坏予供油泵。

油泵每次运转不得超过两分钟。

若机油压力未达要求，应隔一段时间后，进行第二次供油。

2. 扳动油压低停车装置操纵杆，再按下启动按钮，待机组启动后，立即释放启动按钮和操纵杆。

机组每次启动时间为5秒，若连续三次启动不成功，应检查原因，排除故障后再启动。

3. 启动后应怠速暖机（暖机转速为600－800r/min）待柴油机油温水温达到40℃以上，方可加速加载。

五、运行中的维护1. 机组正常发电后，应对柴油机、发电机及控制屏等进行监视，并定时做好运行状况记录，随时注意电压、电流、功率及柴油机仪表的批示变化，及时进行合理的调整。

2. 发电机组使用过程中应经常保持各部位的清洁，不允许用水清洗机组表面。

3. 机组运行时，注意各部位发热情况、震动情况和噪音变化，发现异常及时检查排除。

500KW柴油发电机组技术参数品牌规格型号：星光牌柴油发电机组整机技术参数机组在一定的三相对称负载下，在其中一相上再加25％额定相功率的电阻性负载，但该相的总负载电流不超过额定值时，能正常工作；线电压的最大（或最小值与三相电压平均值差不超过三相电压平均值的5％）。

机组的空载电压整定范围不小于95％－105％额定电压。

机组电压和频率的电气指标下不超过表的规定值机组无故障运行间隔不小于1500h。

机组具有高强度公共底盘，底盘上有吊耳，机组重心在吊耳中间，便于起吊和汽车载运。

推选方案一：无动WD269TAD50推选方案二：上海帕欧NT12V135ZLDW上海科浦TFW2-450-4电机性能简介短路特征；发电机突然短路时，发电机负励磁机固有特性使用发电机约3倍额定电流的持续短路电流，允许短路电流持续时间为3S。

强励特征：发电机由于结构上的特点，特别付励磁机的设置，在负载增加的瞬间会出现正反馈的复励过程。

工作方式：发电机在空载额定电压时，加上相当于25％额定功率的三相对称负载（功能因数conФ＝0.8滞后），然后在任相上再加25％额定功率的电阻负载，能够长期工作，此时，三相线电压中的最大值（最小值）与三相线电压平均值之差不超过三相线电压平均值的5％。

过载能力：发电机能在热态下过载10％，运行1h，而无过热损坏。

短时过电流：发电机能承受功率因数为0.5（滞后）、150％额定电流，历时2min，而不发生有害变形。

超速：发电机在空载状态下允许承受120％额定转速，历时2mni。

振动：发电机的振动符合国际GB10068.2的规定。

突然短路：发电机人工承受空载额定电压下的冲击短路电流，历时3S而不发生损坏及有害变形。

波形：发电机未额定电压和额定频率时的空载线电压踊形正弦性几率不超过5％。

其线电压的电话谐波因素（THF）不大于5％。

绝缘等级：发电机的定子、转子及励磁机采用H级绝缘。

配套附件1、启动蓄电池（两只）。

2、机组随机专用工具1套。

柴油发电机技术要求1、发电机组在空载额定电压时的有线电压波形正弦性畸变率不大于5%。

2、矿用柴油发电机组在95%～100%额定电压时的电压和频率的调整率、稳定时间、波动率应不超过规定。

瞬时调速v1≤7%-10%，稳态调速率v2≤5%，转速波动率f ≤±0.5%3、矿用柴油发电机组的可控硅整流器负载时应不产生低频振荡。

4、矿用发电机组在额定工况下的燃油消耗率100%时不大于219g/kw.h，在75%时不大于209.4g/kw.h。

5、额定工况下的机油消耗率应不大于规定。

6、原动机转速为1500r/min的矿用柴油发电机组，平均故障间隔期应不小于800h。

注：①平均故障间隔期指机组总的工作时间与故障停机次数这比。

②按原动机使用维护说明书规定进行正常维护停机次数不计。

7、矿用柴油发电机组在常温（5～35℃）下，完成启动的次数一般不超过三次，总启动时间应不大于5min。

矿用柴油发电机组启动成功后应能在3min内带额定负载运行。

8、发电机组要求安全连续运行时间在500h以上9、配2.5吨储油罐一台及附属设备。

10、本系统不需要配置10KV高压电缆。

11、连接储油罐和机组的油管不需要配置，但必须提供连接阀门。

12、在标书中除作一套2200KW系统外，另作一套1600KW 机组系统的方案就报价。

13、本机组的整机长度不得超过8米。

发电机组参数机组型号：常用功率：2200KW备用功率：2400KW额定转速：1500r/min额定频率：50HZ额定电压：10500V额定电流：151.21A功率因数：0.8(滞后)相数及接法：三相三线稳态电压偏差：≤±1.0％稳态频率带：≤0.50％电压整定上升范围：≥5.0％电压整定下降范围：≤－5.0％频率降：≤3.0％使用环境：环境温度≤40℃，海拔高度≤1000m 柴油机技术参数柴油机型号：H16V190ZL生产厂家：济南柴油机股份有限公司类型：V型16、四冲程吸气方式：涡轮增压中冷输出功率：2400KW缸数：16排量：73.15L缸径行程：190*215压缩比：14.5：1冷却方式：封闭式水循环冷却转速调节：电子调速起动方式：24V直流电起动燃油消耗率（100%）g/kw.h：≤200发电机技术参数去发电机组10KV 高压发电机组开关柜一、功能说明1、一台10KV 高压发电机组开关柜，配备英国深海的控制器，具有发动机保护、发电机保护、发电机励磁保护、发电机过流、过压、零序电流保护；可在机组上手动启动、停机，深海模块控制机组启动、怠速、高速运行，停机时先空载冷却运行2分钟后，在怠速30秒后停机。
