BMS与直流充电桩通讯协议一致性测试VOL001

国标充电桩通讯协议
国标充电桩通讯协议是指充电桩与车载 BMS 电池管理系统之间
的通信协议。

根据最新发布的《电动汽车充电接口及通信协议国家标准》(GB/T 32185-2018) 规定，充电桩与车载 BMS 之间的通信采用CAN 通讯方式。

在充电桩与车载 BMS 之间的通信中，充电桩会发送一系列的帧ID，车载 BMS 会对这些帧 ID 进行识别，并根据国标协议对报文内
容进行解析。

具体来说，国标充电桩通讯协议包括以下帧 ID:
- 充电请求帧 ID:用于充电桩向车载 BMS 发送充电请求。

- 充电应答帧 ID:用于车载 BMS 向充电桩发送充电应答。

- 充电状态帧 ID:用于充电桩向车载 BMS 发送充电状态信息。

- 充电完成帧 ID:用于充电桩向车载 BMS 发送充电完成信息。

- 故障帧 ID:用于充电桩向车载 BMS 发送故障信息。

充电桩与车载 BMS 之间的通信协议采用 CAN 通讯方式，充电桩会发送一系列的 CAN 报文，车载 BMS 会对这些报文进行识别和解析，以实现充电桩与车载 BMS 之间的通信。

具体 CAN 报文格式可以参考国标协议。

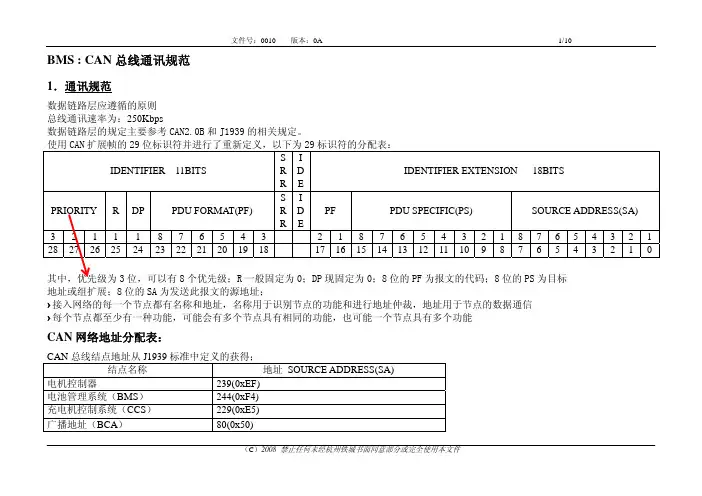

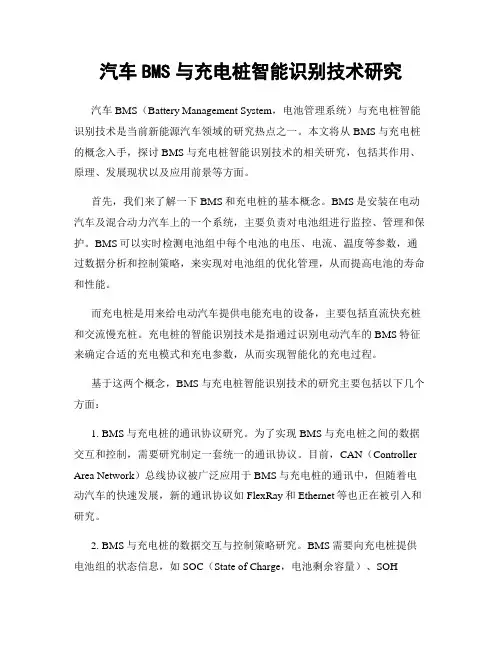

汽车BMS与充电桩智能识别技术研究汽车BMS（Battery Management System，电池管理系统）与充电桩智能识别技术是当前新能源汽车领域的研究热点之一。

本文将从BMS与充电桩的概念入手，探讨BMS与充电桩智能识别技术的相关研究，包括其作用、原理、发展现状以及应用前景等方面。

首先，我们来了解一下BMS和充电桩的基本概念。

BMS是安装在电动汽车及混合动力汽车上的一个系统，主要负责对电池组进行监控、管理和保护。

BMS可以实时检测电池组中每个电池的电压、电流、温度等参数，通过数据分析和控制策略，来实现对电池组的优化管理，从而提高电池的寿命和性能。

而充电桩是用来给电动汽车提供电能充电的设备，主要包括直流快充桩和交流慢充桩。

充电桩的智能识别技术是指通过识别电动汽车的BMS特征来确定合适的充电模式和充电参数，从而实现智能化的充电过程。

基于这两个概念，BMS与充电桩智能识别技术的研究主要包括以下几个方面：1. BMS与充电桩的通讯协议研究。

为了实现BMS与充电桩之间的数据交互和控制，需要研究制定一套统一的通讯协议。

目前，CAN（Controller Area Network）总线协议被广泛应用于BMS与充电桩的通讯中，但随着电动汽车的快速发展，新的通讯协议如FlexRay和Ethernet等也正在被引入和研究。

2. BMS与充电桩的数据交互与控制策略研究。

BMS需要向充电桩提供电池组的状态信息，如SOC（State of Charge，电池剩余容量）、SOH（State of Health，电池健康状态）等，以便充电桩根据此信息制定合适的充电策略。

同时，充电桩也需要向BMS发送充电过程中的控制指令，如充电电流和充电功率等。

因此，研究BMS与充电桩之间的数据交互和控制策略，对于实现高效智能化的充电过程至关重要。

3. BMS与充电桩的安全性研究。

由于充电过程中涉及到高电压和大电流，BMS与充电桩的安全性至关重要。

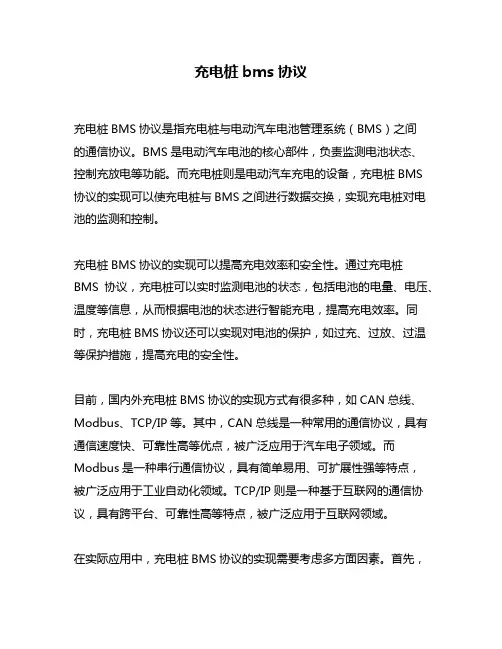

充电桩bms协议充电桩BMS协议是指充电桩与电动汽车电池管理系统（BMS）之间的通信协议。

BMS是电动汽车电池的核心部件，负责监测电池状态、控制充放电等功能。

而充电桩则是电动汽车充电的设备，充电桩BMS 协议的实现可以使充电桩与BMS之间进行数据交换，实现充电桩对电池的监测和控制。

充电桩BMS协议的实现可以提高充电效率和安全性。

通过充电桩BMS协议，充电桩可以实时监测电池的状态，包括电池的电量、电压、温度等信息，从而根据电池的状态进行智能充电，提高充电效率。

同时，充电桩BMS协议还可以实现对电池的保护，如过充、过放、过温等保护措施，提高充电的安全性。

目前，国内外充电桩BMS协议的实现方式有很多种，如CAN总线、Modbus、TCP/IP等。

其中，CAN总线是一种常用的通信协议，具有通信速度快、可靠性高等优点，被广泛应用于汽车电子领域。

而Modbus是一种串行通信协议，具有简单易用、可扩展性强等特点，被广泛应用于工业自动化领域。

TCP/IP则是一种基于互联网的通信协议，具有跨平台、可靠性高等特点，被广泛应用于互联网领域。

在实际应用中，充电桩BMS协议的实现需要考虑多方面因素。

首先，需要考虑通信协议的选择，选择合适的通信协议可以提高通信效率和可靠性。

其次，需要考虑通信接口的设计，通信接口的设计应该符合国家标准和行业标准，保证充电桩与电动汽车的兼容性。

最后，需要考虑安全性问题，充电桩BMS协议的实现应该考虑到电池的保护和充电的安全性，保证充电过程的安全可靠。

总之，充电桩BMS协议的实现可以提高充电效率和安全性，是电动汽车充电领域的重要技术之一。

在未来，随着电动汽车的普及和充电桩的建设，充电桩BMS协议的应用将会越来越广泛，为电动汽车的发展提供更加可靠和高效的充电服务。

充电机协议一致性及互操作检测平台随着电动汽车的普及和快速发展，充电设施的覆盖率也逐渐增加。

然而，由于不同厂商生产的充电机可能采用不同的协议和标准，导致充电设施之间存在兼容性问题，用户无法方便地在各个充电站进行充电。

因此，建立一个充电机协议一致性及互操作检测平台变得非常必要。

首先，充电机协议一致性及互操作检测平台可以保障用户的充电需求。

不同的充电机采用不同的通信协议和标准，当用户需要在不同的充电站进行充电时，由于缺乏一致性和互操作性，可能无法顺利实现充电服务。

建立一个统一的检测平台可以对充电机进行协议一致性的检测，确保充电机具备与其他充电站兼容的能力，提高用户的充电体验。

其次，充电机协议一致性及互操作检测平台可以促进行业标准的制定。

通过对充电机的协议一致性和互操作性进行检测和评估，可以发现不同充电机之间的差异和问题。

基于这些问题，相关的标准组织和政府机构可以制定更为统一的行业标准，以推动充电设施的互联互通和行业的健康发展。

第三，充电机协议一致性及互操作检测平台可以提高充电设施的安全性。

采用统一的充电协议和标准可以减少系统中的安全隐患，防止恶意攻击和设备故障。

通过检测和认证充电机的互操作性，可以保证充电设施的安全性和稳定性，为用户提供可靠的充电服务。

最后，充电机协议一致性及互操作检测平台可以促进行业的技术创新和发展。

通过对充电机的协议一致性和互操作性进行检测和评估，可以发现现有充电机的不足之处，并为厂商提供改进的方向。

这将推动充电设施的技术创新和发展，提升整个行业的竞争力和可持续发展能力。

总之，充电机协议一致性及互操作检测平台对于智能充电设施的推广和用户体验的提升具有重要意义。

通过建立统一的检测平台，可以保障用户的充电需求，促进行业标准的制定，提高充电设施的安全性，并促进技术创新和发展。

充电机协议一致性及互操作检测平台是电动汽车行业发展的必然趋势，对于构建绿色可持续的交通出行生态系统具有至关重要的作用。

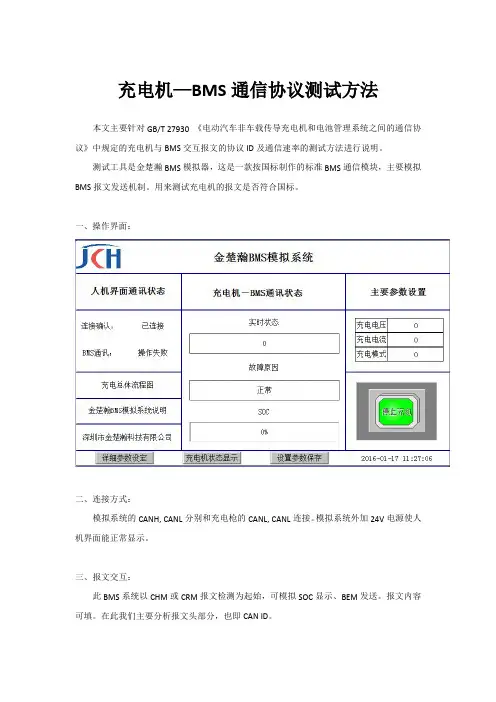

充电机—BMS通信协议测试方法本文主要针对GB/T27930《电动汽车非车载传导充电机和电池管理系统之间的通信协议》中规定的充电机与BMS交互报文的协议ID及通信速率的测试方法进行说明。

测试工具是金楚瀚BMS模拟器，这是一款按国标制作的标准BMS通信模块，主要模拟BMS报文发送机制。

用来测试充电机的报文是否符合国标。

一、操作界面：二、连接方式：模拟系统的CANH,CANL分别和充电枪的CANL,CANL连接。

模拟系统外加24V电源使人机界面能正常显示。

三、报文交互：此BMS系统以CHM或CRM报文检测为起始，可模拟SOC显示、BEM发送。

报文内容可填。

在此我们主要分析报文头部分，也即CAN ID。

报文ID报文内容(暂略）发送方0x1826f456充电机0x182756f4BMS0x1801f4560000000000000000充电机0x1801f456Aa00000000000000充电机0x1cec56f410290006ff000200BMS0x1cec56f40000000000000600BMS0x1807f456充电机0x1808f456充电机0x100956f4BMS0x100af456充电机0x181056f4BMS0x181156f4BMS0x1812f456充电机0x181356f4BMS0x1cec56f40000000000001500BMS0x1cec56f40000000000001600BMS0x181756f4BMS0x101956f4BMS0x101af456充电机0x181c56f4BMS0x181df456充电机四、参数设置五、显示及调试如上图所示，如通信不能正常进行，主页会显示错误具体原因，软件工程师即可从此定位具体哪条报文出错，并检查报文格式与通讯速率。

至茂·电源·负载制造

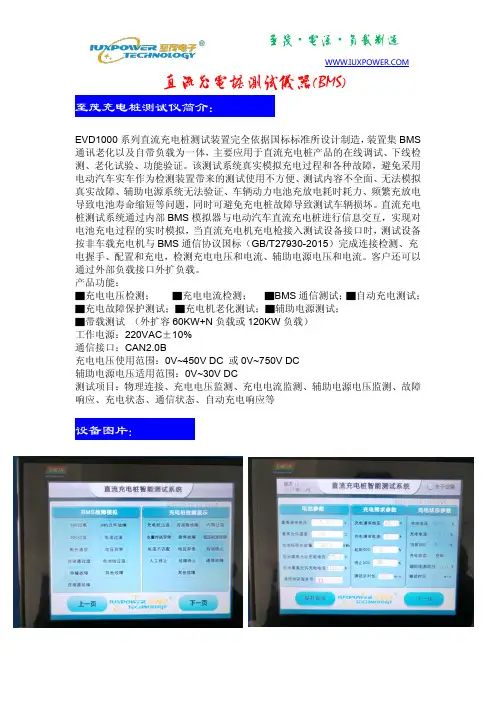

直流充电桩测试仪器（BMS）
至茂充电桩测试仪简介：
EVD1000系列直流充电桩测试装置完全依据国标标准所设计制造，装置集BMS 通讯老化以及自带负载为一体，主要应用于直流充电桩产品的在线调试、下线检测、老化试验、功能验证。

该测试系统真实模拟充电过程和各种故障，避免采用电动汽车实车作为检测装置带来的测试使用不方便、测试内容不全面、无法模拟真实故障、辅助电源系统无法验证、车辆动力电池充放电耗时耗力、频繁充放电导致电池寿命缩短等问题，同时可避免充电桩故障导致测试车辆损坏。

直流充电桩测试系统通过内部BMS模拟器与电动汽车直流充电桩进行信息交互，实现对电池充电过程的实时模拟，当直流充电机充电枪接入测试设备接口时，测试设备按非车载充电机与BMS通信协议国标（GB/T27930-2015）完成连接检测、充电握手、配置和充电，检测充电电压和电流、辅助电源电压和电流。

客户还可以通过外部负载接口外扩负载。

产品功能：
▇充电电压检测；▇充电电流检测；▇BMS通信测试；▇自动充电测试；▇充电故障保护测试；▇充电机老化测试；▇辅助电源测试；
▇带载测试（外扩容60KW+N负载或120KW负载）
工作电源：220VAC±10%
通信接口：CAN2.0B
充电电压使用范围：0V~450V DC或0V~750V DC
辅助电源电压适用范围：0V~30V DC
测试项目：物理连接、充电电压监测、充电电流监测、辅助电源电压监测、故障响应、充电状态、通信状态、自动充电响应等
设备图片：。

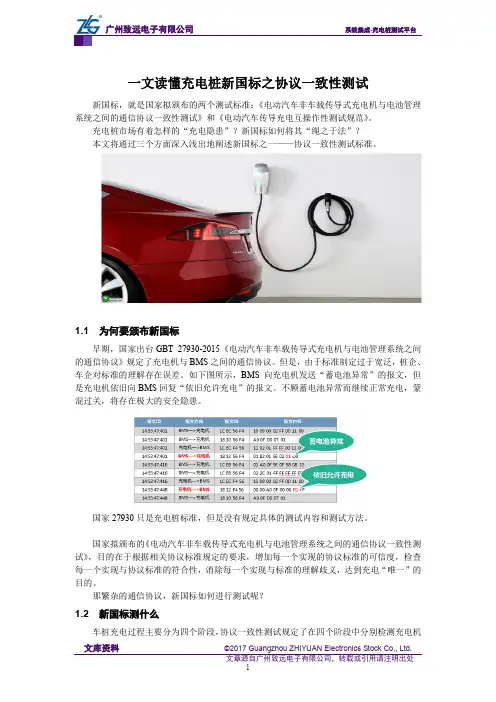

一文读懂充电桩新国标之协议一致性测试新国标，就是国家拟颁布的两个测试标准：《电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》和《电动汽车传导充电互操作性测试规范》。

充电桩市场有着怎样的“充电隐患”？新国标如何将其“绳之于法”？本文将通过三个方面深入浅出地阐述新国标之一——协议一致性测试标准。

1.1 为何要颁布新国标早期，国家出台GBT 27930-2015《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》规定了充电机与BMS之间的通信协议。

但是，由于标准制定过于宽泛，桩企、车企对标准的理解存在误差。

如下图所示，BMS向充电机发送“蓄电池异常”的报文，但是充电机依旧向BMS回复“依旧允许充电”的报文。

不顾蓄电池异常而继续正常充电，蒙混过关，将存在极大的安全隐患。

国家27930只是充电桩标准，但是没有规定具体的测试内容和测试方法。

国家拟颁布的《电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》，目的在于根据相关协议标准规定的要求，增加每一个实现的协议标准的可信度，检查每一个实现与协议标准的符合性，消除每一个实现与标准的理解歧义，达到充电“唯一”的目的。

那繁杂的通信协议，新国标如何进行测试呢？1.2 新国标测什么车桩充电过程主要分为四个阶段，协议一致性测试规定了在四个阶段中分别检测充电机以及BMS的技术规范，分析BMS和充电机是否正常工作。

1.2.1 低压辅助上电及充电握手阶段测试系统分别发送握手报文、辨识报文等，测试充电机是否进行绝缘检测，以及测试充电机和BMS是否都反馈正常握手及辨识报文，并在进行错误报文检验中能准确判断并输出错误报文。

1.2.2 充电参数配置阶段测试系统分别模拟充电机和BMS充电就绪状态，分别测试BMS和充电机是否做出相对应的正常反馈，完成充电参数配置，进入正常充电阶段。

1.2.3 充电阶段测试系统发送模拟报文，考察BMS和充电机是否反馈发送充电需求、充电状态、蓄电池需求、蓄电池状态以及电压温度等信息，并检验两者对于中止充电是否准确判断，进入充电结束阶段。

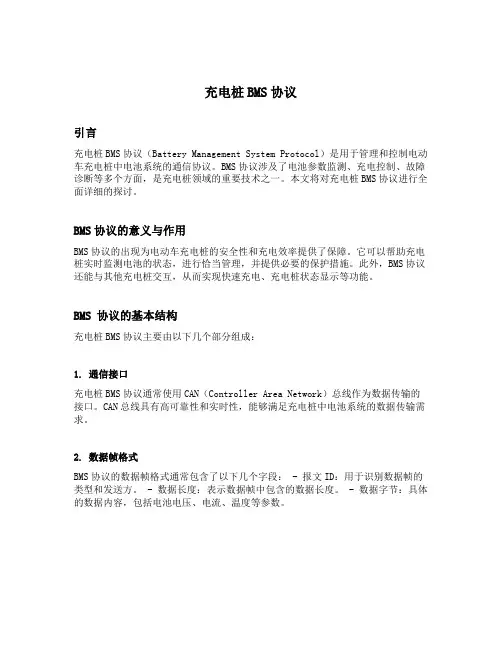

充电桩BMS协议引言充电桩BMS协议（Battery Management System Protocol）是用于管理和控制电动车充电桩中电池系统的通信协议。

BMS协议涉及了电池参数监测、充电控制、故障诊断等多个方面，是充电桩领域的重要技术之一。

本文将对充电桩BMS协议进行全面详细的探讨。

BMS协议的意义与作用BMS协议的出现为电动车充电桩的安全性和充电效率提供了保障。

它可以帮助充电桩实时监测电池的状态，进行恰当管理，并提供必要的保护措施。

此外，BMS协议还能与其他充电桩交互，从而实现快速充电、充电桩状态显示等功能。

BMS 协议的基本结构充电桩BMS协议主要由以下几个部分组成：1. 通信接口充电桩BMS协议通常使用CAN（Controller Area Network）总线作为数据传输的接口。

CAN总线具有高可靠性和实时性，能够满足充电桩中电池系统的数据传输需求。

2. 数据帧格式BMS协议的数据帧格式通常包含了以下几个字段： - 报文ID：用于识别数据帧的类型和发送方。

- 数据长度：表示数据帧中包含的数据长度。

- 数据字节：具体的数据内容，包括电池电压、电流、温度等参数。

3. 数据内容BMS协议的数据内容包括了电池系统的各种参数信息，如电池单体电压、总电流、SOC（State of Charge，电池荷电状态）等。

这些参数可以帮助充电桩了解电池的充电状态、健康状况等，并做出相应的控制决策。

4. 控制命令BMS协议还包括了充电桩向电池系统发送的控制命令，如充电开始、充电停止、充电电流调整等。

通过这些命令，充电桩能够精确控制电池系统的充电过程，保证充电的安全和高效。

BMS协议的实现流程充电桩BMS协议的实现流程主要包括以下几个步骤：1. 充电桩初始化在充电桩投入使用之前，需要对BMS协议进行初始化设置。

这包括设置通信参数、设定充电桩与BMS之间的数据传输协议等。

2. 监测电池参数一旦初始化设置完成，充电桩会持续监测电池的各项参数，如电池单体电压、温度、SOC等。

充电桩BMS通讯协议详解充电桩BMS通讯协议详解1. 引言充电桩是电动汽车的重要设备之一，而其中的BMS（电池管理系统）作为充电桩的核心部件，负责管理和保护电动汽车的电池组。

而充电桩BMS通讯协议则是实现充电桩与电动汽车BMS之间进行数据通信的关键。

2. 充电桩BMS通讯协议的重要性充电桩BMS通讯协议的存在是为了确保充电桩和电动汽车BMS之间的数据传输准确可靠。

通过通讯协议，充电桩可以实时获取到电动汽车的电池状态、充电需求等信息，而电动汽车的BMS也可以通过通讯协议告知充电桩其充电需求和电池的状态。

3. 充电桩BMS通讯协议的分类根据通信方式的不同，充电桩BMS通讯协议可以分为有线通信和无线通信两种形式。

3.1 有线通信有线通信是指通过物理线缆来进行数据传输的方式，常见的有线通信协议包括CAN总线、LIN总线、RS485等。

其中，CAN总线是应用最为广泛的一种通讯协议，能够实现高速、可靠的数据传输。

3.2 无线通信与有线通信不同，无线通信是通过无线信号进行数据传输的方式。

常见的无线通信技术包括蓝牙、WiFi、ZigBee等。

无线通信相比于有线通信具有更大的灵活性和便携性，但在传输速率和稳定性等方面可能存在一定的限制。

4. 充电桩BMS通讯协议的实现方式充电桩BMS通讯协议的实现方式包括硬件和软件两个方面。

4.1 硬件实现硬件实现是指通讯协议所需要的硬件设备和接口。

在充电桩中，常见的通讯接口有CAN、RS485等，通讯模块可以通过这些接口连接到BMS，并进行数据的传输和接收。

4.2 软件实现软件实现是指通讯协议所需要的软件编程和算法。

充电桩通讯协议的设计和实现需要遵循一定的规范和标准，确保数据传输的准确性和可靠性。

常见的通讯协议有ISO 15118、GB/T 18487等，不同的通讯协议有不同的实现方式和要求。

5. 充电桩BMS通讯协议的应用和发展充电桩BMS通讯协议的应用和发展离不开电动汽车行业的快速发展。

直流充电桩与 BMS 通信一致性测试用例报文时间误差要求：各个阶段 报文代号 报文周期 报文 ID 报文功能 充电握手阶CHM250ms1826f456下发协议版本号段BHM 250ms 182756f4 车辆端电池最大允许充电电压CRM 250ms 1801f456 充电机辨识BRM 250ms 多包传输数据 多包数据之间间隔时间 10ms 充电参数配 BCP500ms多包传输协议给充电桩发送电池参数， 超过 5s 为超时置阶段CTS 500ms 1807f456 时间同步(可选项CML250ms1808f456充电桩最大输出能力报文，以便估算剩余充电时间BRO 250ms 100956f4 BMS 发送给充电机表示准备充电就绪CRO250ms101AF456充电机发送给 BMS 表示输出准备就绪充电阶段BCL 50ms 181056f4 电池充电需求报文 BCS 250ms 多包传输 电池充电总状态报文CCS 50ms 1812f456 充电桩当前输出电压，电流等信息 BSM 250ms 181356f4 充电阶段 BMS 发送的电池信息BMV 10s 多包传输 单体电池电压BMT10s多包传输动力蓄电池温度报文参数 标称值 1s误差范围 +0.2s 报文超时时间5s≥10s+0.5s+3s 报文周期时间10ms±3ms81FF456电机错误报文CH MB H MC R M B R M报文 ID1826f456182756F41801F4561CEC56F41CECF4561CEB56F41CEB56F41CEB56F41CEB56F401D2 001011010203040 1 0F0 0 2 90 6 0 1 1 3 F FF FF FF FF报文数据0 00 0 F FF F 0 3 F F F FF F FF F F FF F F 00 1 0 00 0 8 8 F FF FF FF FF0 1 0 20 2 1 3 F FF FF FF FF0 1 0 00 0 8 8 FFFFFFFFFF报文解析通信协议版本号最高允许充电电压： 405V ；0.1V/位， 0V 偏移量00： 请求辨识确认码， 00 00 00 00：充电机编号 01 01 01：充电站编号(可选项)10： 协议控制字 (16， 表示请求发送多包数 据， 29： 全部数据 41 字节 00:与第二字节 联合06：表示要发 6 包数据 FF :保留给 SAE 00 02 00：参数群编号 11:协议控制字 (17，表示允许发送多包数据 06： 数据包总数 01： 下一个要 发送的数据包编号 FF FF :保留给 SAETPCM_DT (TPCM:传输协议— 连接管理) (DT ： 数据包01:第一包数据 01 00 01：通信协议版本号03：电池类型，磷酸铁锂电池88 13 ：电池额定容量 500AH,低字节先发 88 与第二包的 13 组成电池额定电压 500V, 同样低字节先发详 见 ： SEA-J1939-21： 传输 协议连接管理第三包数据 不用字节 FF 填充第四包数据第五包数据第六包数据老国标程序的充电桩 不发 1826 这条报文， 老国标的车也不会回 1827 报文，直接是从TPCM_CTS (响应者TPCM_RTS (发送者充电握 手 阶 段参 数 配C RMBC P 1CEB56F41CEB56F41CEB56F41CECF4561801F4561CEC56F41CECF4556713AA111F31D1FFFFFFFFFFFF6FF1FFFFFFFFFFFF7FFFFFFFFFFF2FF6FFFF第七包数据13：协议控制字 (19，表示发送完毕 31：全部数据 49 字节 07：发送 7 包数据AA:表明充电桩已和 BMS 握手辨识完成10：协议控制字 16 表示请求发送多包数据 0D：全部数据字节数 1302：一共发送两包数据11：协议控制字 17 表示允许发送多包数据 02：两包数据01：下一条发送的数据编号TPCM_EMEM:消息结束应答0 2FFCT SCM LBR OCR OBC LBC S61CEB56F4 1CEB56F4 1CECF456 1807F4561808F456100956F4100AF456181056F41CEC56F41CECF45010213404 C AA AA 4E10112D 0 0F0 D2 8 1D F F0 C 0 9 02 9 A 58 0 9110 7 1 E 0 0 1 5 C 4F F3 C 0 0 0 1 1 6 0 2 0 0 A 0 00 0 2 C 0 2 2 5 0 9 F F0F0 2 F FA 0 F FF0 0 0 1 F F 0 7 2 8 F F0 1 F F FF 0 F F FF F 0 0 1 87 0 E 80 0 1 7 0 A F FF F 0 0 0 0 7D F F61 7 0 3 0 62 0 14 F FF F1 1 1 1 5 1F F1 1 0D 2 FF0 00FFFFF0 0 0 0 3 2 FF01:表示这是第一包数据 D0 07 :单体蓄电池最高允许充电电压 20V00 00:最高允许充电电流 400A(-400 的偏移 70 17：电池标称容量： 600KWh D2 与第二包数据的 0F :最高允许充电电压： 405V1E:最高允许温度 80 ( -50 的偏移 2C 01:电池荷电状态 30% E8 03 ：整车电池总电压： 100V13：协议控制字表示发送完毕时间同步，可选项报文 2017 年 7 月 25 日 15 点 28 分 40 秒4C 1D:最高输出电压： 750V (0.1V/位) C4 09 ：最低输出电压： 250V28 0A:最高输出电流： 140A(先 0.1A/位，再-400 的偏移) 14 0F: 最小输出电流AA:表明电动汽车已准备好充电 00：未准备好AA:充电桩已准备好充电 00：未准备好4E 0C:电池电压需求 315V 3C 0F:电流需求 10A(-400 的偏移 01：恒压模式 02：恒流模式10：请求发送多包数据 09：发送的数据字节数和为 9 02：需要发送 2 包数据11：允许发送 02： 2 包数据 01：第一包数据编号01：第一包数据 9A 16：充电电压测量值 A0 0F:充充电阶 段置 阶段BC SCC SBS MB M V61CEB56F41CEB56F41CECF4561812F456181356F41CEC56F41213DC112FF922FFF2FFFD115FF电电流值7D 51：参照标准(位计算 32：当前 SOC 值02：第二包数据58 02 ：剩余充电时间： 600minDC 12：充电机电压输出值 AO OF:电流值 00 00：充电时间FD: 充电允许 7.1 两位 00：暂停 01：允许其他位填充 FF01：单体电池编号 FF:电池温度 02：温度检测点编号 FF:最低温度18：参照标准10：提示发送多包数据 09：共发送 9 字节数据 02：发 2 包B MT BST 1CECF4561CEB56F41CEB56F41CECF4561CEC56F41CECF4561CEB56F41CEB56F41CECF456101956F41112131111213129A589929A5898C11621162F41FFAFF22FFAFF2FF8DFFFFFFFFFFFFFFFF117DFF7DFF481551FF15161651FF164B32FF32FF11：允许发送01：这是第一包02：第二包 #1 单体动力蓄电池电压……… .13：发送完BMV 为可选项，可发可不发。
