土的界限含水率(液限和塑限联合测定法)

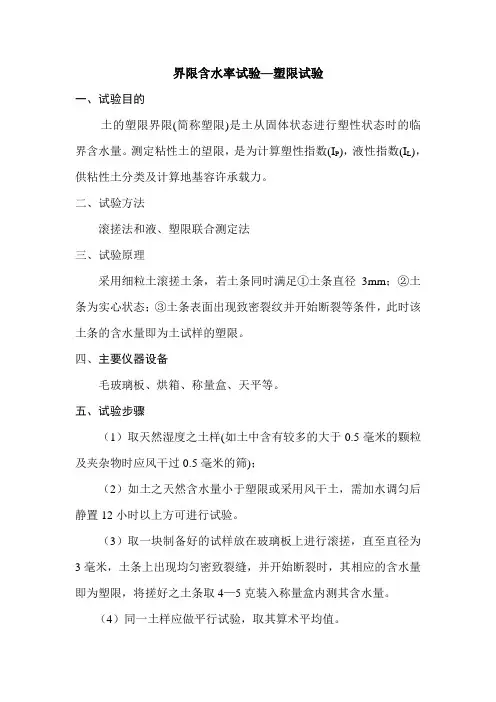

界限含水率试验—塑限试验
一、试验目的
土的塑限界限(简称塑限)是土从固体状态进行塑性状态时的临界含水量。

测定粘性土的望限，是为计算塑性指数(I P)，液性指数(I L)，供粘性土分类及计算地基容许承载力。

二、试验方法
滚搓法和液、塑限联合测定法
三、试验原理
采用细粒土滚搓土条，若土条同时满足①土条直径3mm；②土条为实心状态；③土条表面出现致密裂纹并开始断裂等条件，此时该土条的含水量即为土试样的塑限。

四、主要仪器设备
毛玻璃板、烘箱、称量盒、天平等。

五、试验步骤
（1）取天然湿度之土样(如土中含有较多的大于0.5毫米的颗粒及夹杂物时应风干过0.5毫米的筛)；
（2）如土之天然含水量小于塑限或采用风干土，需加水调匀后静置12小时以上方可进行试验。

（3）取一块制备好的试样放在玻璃板上进行滚搓，直至直径为3毫米，土条上出现均匀密致裂缝，并开始断裂时，其相应的含水量即为塑限，将搓好之土条取4—5克装入称量盒内测其含水量。

（4）同一土样应做平行试验，取其算术平均值。

当含水量(％)为 允许差值(％)
＜5 0.5 ＜40 1 ＞40 2
六、成果整理
%)100(W W W W W 0
22
1p ⨯--=
式中：1W ——称重，盒重加湿土重，克；
2W ——称量，盘重加干土重，克；
0W ——称重，盒重，克。

七、注意的问题
(1)土条断裂应在数处同时发生，如果仅有一处断裂，可能系由于用力不均匀之故，不能认为到达塑限。

（2）在滚搓过程中注意土条出现空心现象，以防影响试验成果。

八、试验成果。

试验四 界限含水率试验1 界限含水率及常用测定方法1.1 界限含水率 1.1.1界限含水率细粒土由于含水率的不同，分别处于流动状态、可塑状态、半固体状态和固体状态。

液限L ω是细粒土呈可塑状态的上限含水率，即土体含水率若超过液限，土体则处于流动状态；塑限P ω是细粒土呈可塑状态的下限含水率，即土体含水率若低于塑限，土体则处于半固体状态；缩限s ω是细粒土从半固体状态过渡固体状态时体积不在收缩的含水率。

1.1.2塑性指数、液性指数塑性指数P I 用来描述土的塑性大小，习惯上用不带百分号的数值表示，由下式计算：P L P I ωω-=液性指数L I 用来表示天然含水率与界限含水率的关系，由下式计算：PL PL I ωωωω--=1.2 常用测定方法常用的方法有搓条法、蝶式液限仪、平衡锥式液限仪、液塑限联合测定等方法。

此次试验采用液塑限联合测定的方法。

1.3试验目的测定细粒土的液限、塑限含水率及其塑性指数P I 、液性指数L I 的确定。

1.4试验原理液塑限联合仪的圆锥下沉深度h 与含水率%ω在对数坐标中呈线性关系，即：b k h +=)01.0lg(lg ω2 液塑限联合试验步骤2.1 仪器设备（1）光、电式液塑限联合测定仪；（2）天平：称量200g。

感量0.01g；（3）式样杯：内径40mm，高30mm（4）其它：烘箱、干燥缸、铝盒、调土刀、筛网（0.5mm）、凡士林或润滑油、纯水等。

2.2 操作步骤（1）液塑限联合试验原则上采用天然含水率的土样制备式样，但也可用干土制备式样。

首先取土并去除土样中大于0.5mm的土颗粒。

；（2）按下沉深度约为4~5mm，9~10mm和16~18mm范围制备不同稠度的土膏，静置在保湿缸中，静置时间视含水率大小而定，一般为24h；（3）将土膏用调土刀充分调拌均匀，密实的填入式样杯中，刮平表面后放在仪器底座上；（4）取出圆锥仪，在锥体表面涂上凡士林或润滑油；（5）接通电源，使电磁铁吸稳锥体；（6）调节屏幕准线，使初始读数位于零刻度处；（7）调节升降座，使锥体刚好接触土面；（8）断开电磁铁电源，使圆锥仪在自重下沉入土内，5s后读取下沉深度并记录；（9）将试样取出10g左右，测定其含水率；（10）重复（3）~（9）步，做完其余两个试样。

试析取土的界限含水率可塑性是粘性土区别于砂土的重要特征。

可塑性的大小用土处在塑性状态的含水率变化范围来衡量，粘性土由一种状态过渡到另一种状态的分界含水率叫作界限含水率，也称为阿太堡界限。

固态与半固态间的界限含水率称为缩限含水率，简称缩限用ws表示。

半固态与可塑状态间的含水率称为塑限含水率，简称塑限用wp表示。

可塑状态与流动状态间的含水率称为液限含水率，简称液限，用WL 表示。

含水率用百分数表示。

天然含水率大于液限时土体处于流动状态；天然含水率小于缩限时，土体处于固态；天然含水率大于缩限小于塑限时，土体处于半固态；天然含水率大于塑限小于液限时，土体处于可塑状态。

塑性指数（IP=WL-WP）习惯上用不带%的数值表示。

塑性指数是粘土的最基本、最重要的物理指标之一，它综合地反映了粘土的物质组成，广泛应用于土的分类和评价。

由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素。

塑性指数愈大，表明土的颗粒愈细，比表面积愈大，土的粘粒或亲水矿物（如蒙脱石）含量愈高，土处在可塑状态的含水率变化范围就愈大。

也就是说塑性指数能综合地反映土的矿物成分和颗粒大小的影响。

在工程上常按塑性指数对黏性土进行分类。

粉土为塑性指数小于等于4且粒径大于0.075的颗粒含量不超过总质量50%的土；黏性土为塑性指数大于7且粒径大于0.075的颗粒含量超过总质量50%的土，土的液限与天然含水率之差与塑性指数之比，称为天然稠度。

反应土的吸附结合水能力的特性有液限、塑限和塑性指数。

这三项指标中，液限和塑性指数与土的工程性质的关系更密切，规律性更强。

《公路路基施工技术规范》JTGF10-2006在路基填筑中要求液限大于50%，塑性指数大于26的细粒土不得直接作为路基填料。

因此准确测定出土的界限含水率是重要任务。

界限含水率以《公路土工试验规程》JTG E40-2007中T0118-2007液限和塑限联合测定法为检测方法。

（以下是本人完成的一个界限含水率试验实例：）主要仪器设备：光电液塑限联合测定仪LP-100D、电子天平LD2000-2、干燥箱FX101-3。

土工试验界限含水率试验9 界限含水率试验9．1 一般规定9．1．1 土的粒径应小于0．5mm以及有机质含量不大于干土质量的5％。

9．1．2 本试验中含水率的测定应按本标准第5．2节的烘干法执行。

9．2 液塑限联合测定法9．2．1 本试验所用的仪器设备应符合下列规定：1 液塑限联合测定仪(图9．2．1)应包括带标尺的圆锥仪、电磁铁、显示屏、控制开关和试样杯。

圆锥仪质量为76g，锥角为30°；读数显示宜采用光电式、游标式和百分表式；图9．2．1 光电式液塑限联合测定仪示意图1-水平调节螺丝；2-控制开关；3-指示灯；4-零线调节螺丝；5-反光镜调节螺丝；6-屏幕；7-机壳；8-物镜调节螺丝；9-电磁装置；10-光源调节螺丝；11-光源；12-圆锥仪；13-升降台；14-水平泡2 试样杯：直径40mm～50mm；高30mm～40mm；3 天平：称量200g，分度值0．01g；4 筛：孔径0．5mm；5 其他：烘箱、干燥缸、铝盒、调土刀、凡士林。

9．2．2 液塑限联合测定法试验应按下列步骤进行：1 液塑限联合试验宜采用天然含水率的土样制备试样，也可用风干土制备试样。

2 当采用天然含水率的土样时，应剔除粒径大于0．5mm的颗粒，再分别按接近液限、塑限和二者的中间状态制备不同稠度的土膏，静置湿润。

静置时间可视原含水率的大小而定。

3 当采用风干土样时，取过0．5mm筛的代表性土样约200g，分成3份，分别放入3个盛土皿中，加入不同数量的纯水，使其分别达到本标准第9．2．2条第2款中所述的含水率，调成均匀土膏，放入密封的保湿缸中，静置24h。

4 将制备好的土膏用调土刀充分调拌均匀，密实地填入试样杯中，应使空气逸出。

高出试样杯的余土用刮土刀刮平，将试样杯放在仪器底座上。

5 取圆锥仪，在锥体上涂以薄层润滑油脂，接通电源，使电磁铁吸稳圆锥仪。

当使用游标式或百分表式时，提起锥杆，用旋钮固定。

6 调节屏幕准线，使初读数为零。

土的界限含水率试验报告文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]土的界限含水率试验报告第二小组成员：张志龙，杨欢，窦丹丹，邢明生，轩艳雪，刘知 一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联.瓦西里耶夫经过多次试验认为锥体重量为，锥角为30o ，锥体沉入深度为10mm 时，土的抗剪强度是，此时土的含水率即为液限。

三、 仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为0.01g ；4、筛：孔径为0.5mm ；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110oC ；7、干燥器。

四、 操作步骤1、制备土样取天然含水率的土样约50g ，捏碎过筛；若天然土样己风干，则取样80g 研碎，并过筛；加纯水调成糊状，盖上湿布或置保湿器内12h 以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。

(2) 放锥15s 后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm (锥上有刻度标志), 则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm 时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm 时为止。

42科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N工 程 技 术液塑限联合测定仪试验的目的是测定土的液限WL 和塑限WP ,确定土的分类。

从而可根据自然状态下粘性土的含水率来确定自然状态下的土处于什么样的状态。

计算液性指数IL,塑性指数Ip,判别粘性土的软硬程度。

同时,作为粘性土的定名分类以及估算地基承载力的依据。

细粒土随着土中含水率的不同,分别处于流动状态、可塑状态、半固体状态、固体状态。

界线含水率较好地反映出土的物理力学特性,如压缩性、胀缩性等,在工程中主要是土的液限、塑限和缩限。

液限是细粒土呈可塑状态的上限含水率,塑限是细粒土呈可塑状态的下限含水率。

事实上,土从粒滞流动状态到可塑状态,从可塑状态到半固体状态的性质和直观变化的。

因此,在两者之间建立确定的界限都带有一定的任意性。

也就是说,水从液态变到气态或从液态变到固态,有直观的温度临界点,土随着含水率的变化从一种状态到另一种状态有明显可见的含水率临界点。

为了工程的统一,实行行业约定和规范,主要利用圆锥质量为76g的液塑限联合测定仪测得土在不同含水率时的圆锥入土深度,并绘制圆锥下沉深度h与含水率ω的关系曲线。

1 仪器准备(1)液塑限联合测定仪包括带标尺的圆锥仪、电磁铁、显示屏、控制开关、测读装置、升降支座等,圆锥质量76g,锥角30°,试样杯内径40m m ,高30m m 。

(2)天平:称量200g,最小分度值0.01g。

(3)其他:烘箱、干燥器、调土刀、橡皮板、凡士林、小铝盒、孔径0.5mm 的筛子。

2 试验步骤(1)采用具有代表性的天然土,当土样不均匀时,采用风干土,当土样中含有粒径＞0.5mm的土粒和杂物时,应过0.5mm筛子。

(2)当采用天然土样时,取代表性土样250g,采用风干土样时,取代表性土样200g。

将土样放在橡皮板上,分成均匀三等份,加入不同程度的纯水,调制成3种不同稠度的试样,放入调土皿浸润。

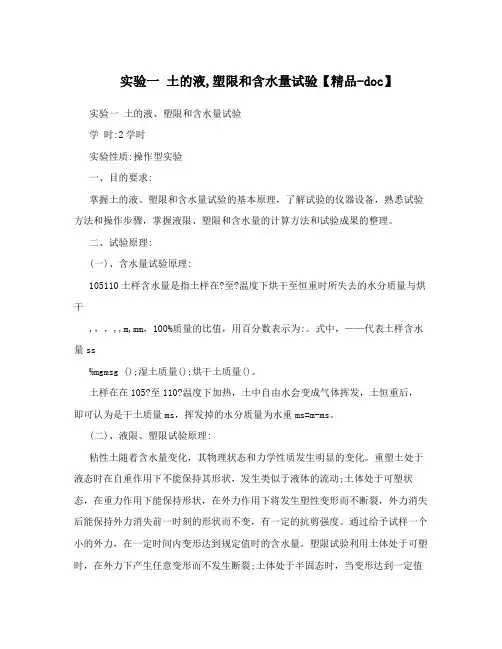

实验一土的液,塑限和含水量试验【精品-doc】实验一土的液、塑限和含水量试验学时:2学时实验性质:操作型实验一、目的要求:掌握土的液、塑限和含水量试验的基本原理，了解试验的仪器设备，熟悉试验方法和操作步骤，掌握液限、塑限和含水量的计算方法和试验成果的整理。

二、试验原理:(一)、含水量试验原理:105110土样含水量是指土样在?至?温度下烘干至恒重时所失去的水分质量与烘干,，，,,m,mm，100%质量的比值，用百分数表示为:。

式中，——代表土样含水量ss%mgmsg ();湿土质量();烘干土质量()。

土样在在105?至110?温度下加热，土中自由水会变成气体挥发，土恒重后，即可认为是干土质量ms，挥发掉的水分质量为水重ms=m-ms。

(二)、液限、塑限试验原理:粘性土随着含水量变化，其物理状态和力学性质发生明显的变化。

重塑土处于液态时在自重作用下不能保持其形状，发生类似于液体的流动;土体处于可塑状态，在重力作用下能保持形状，在外力作用下将发生塑性变形而不断裂，外力消失后能保持外力消失前一时刻的形状而不变，有一定的抗剪强度。

通过给予试样一个小的外力，在一定时间内变形达到规定值时的含水量。

塑限试验利用土体处于可塑时，在外力下产生任意变形而不发生断裂;土体处于半固态时，当变形达到一定值(或受力较大)时发生断裂底特点。

试验时给予一定外力，使试样变形达到规定刚好出现裂缝时所对应底含水量作为塑限含水量。

三、试验方法:液限测定可以采用锥式液限仪法以及液、塑限联合测定仪法;塑限测定可以采用挫滚法以及液、塑限联合测定仪法;四、仪器设备:(一)、液、塑限联合测定法仪器设备:锥式液限仪、液、塑限联合测定仪、毛玻璃板、调土刀、0.5mm孔径分析筛、凡士林、纯水、恒温烘箱、天平、铝盒、干燥器、铅丝篮等。

(二)、锥式液限仪法仪器设备:锥式液限仪(图1.1)、毛玻璃板、调土刀、0.5mm孔径分析筛、凡士林、纯水、恒温烘箱、天平、铝盒、干燥器、铅丝篮等。

液塑限联合测定法2试验步骤取有代表性的天然含水量或风干土样进行试验。

如土中含有大于0.5㎜的土粒或杂物时，应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，过0.5㎜的筛。

取代表性土样200ｇ，分开放入三个盛土皿中，加不同数量的蒸馏水，使土样的含水量分别控制在液限（a点）。

略大于塑限(c点)和二者的中间状态（b点）附近。

用调土刀调匀，密封放置18h以上。

将制备好的土样充分搅拌均匀，分层装入盛土杯中，试杯装满后，刮成与杯边齐平。

给圆锥仪锥尖涂少许凡士林，将装满好土样的试杯放在联合测定仪上，使锥尖与土样表面刚好接触，然后按动落锥开关，测记经过5s锥的入土深度h。

去掉锥尖入土处的凡士林，测盛土杯中的含水量w。

电动击实仪使用（三）试验方法1试样制备试样制备风干法和湿法两种，对一般土，干法制样和湿法制样所得击实结果有一定差异对于具体试验应根据工程性质选择制备方法。

（1）干法制样；将代表性土样风干或在低于50℃温度下烘干，放在橡皮上用木碾碾散，过筛（筛号视粒径大小而定吧）拌匀备用。

测定土样风干含水量W0，按土的塑限估计最佳含水量，并仪次按相差约2％的含水量制备一组试样（不少于5个），其中有两个大于和两个小于最佳含水量。

按确定含水量制备试样。

将称好的试样的风干含水量时土的质量平铺于不吸水的平板上，用喷水设备往土样上均匀喷晒水量拌匀后，静止一段时间，装入塑料袋内静置备用。

静置时间对高液限粘土不得少于24h，对第液限粘土不得少于12h。

（2）湿法制样：对天然含水量的土样过筛，并分别风干到所需的几组不同含水量备用。

2试样击实将击实桶放在坚硬的地面上，取制备好的土样按所选击实方法分3或5次倒入桶内。

每层按规定的击实次数进行击实，要求击实后余土高度不超过试筒顶面的5㎜.用修土刀齐筒顶削平试样，称筒和击实样土重后用堆土器堆出桶内试样，测定击实试样的含水量和测算击实次数进行击实后土样的湿密度。

重复以上操作，将所制备不同预定含水量的土样击完。

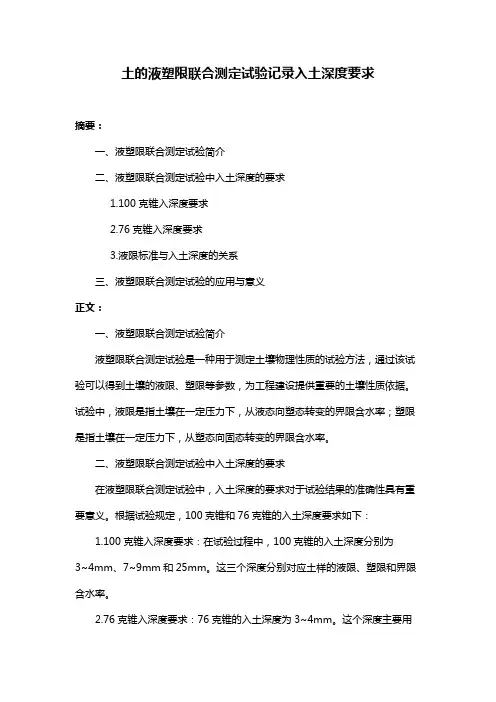

土的液塑限联合测定试验记录入土深度要求摘要：一、液塑限联合测定试验简介二、液塑限联合测定试验中入土深度的要求1.100克锥入深度要求2.76克锥入深度要求3.液限标准与入土深度的关系三、液塑限联合测定试验的应用与意义正文：一、液塑限联合测定试验简介液塑限联合测定试验是一种用于测定土壤物理性质的试验方法，通过该试验可以得到土壤的液限、塑限等参数，为工程建设提供重要的土壤性质依据。

试验中，液限是指土壤在一定压力下，从液态向塑态转变的界限含水率；塑限是指土壤在一定压力下，从塑态向固态转变的界限含水率。

二、液塑限联合测定试验中入土深度的要求在液塑限联合测定试验中，入土深度的要求对于试验结果的准确性具有重要意义。

根据试验规定，100克锥和76克锥的入土深度要求如下：1.100克锥入深度要求：在试验过程中，100克锥的入土深度分别为3~4mm、7~9mm和25mm。

这三个深度分别对应土样的液限、塑限和界限含水率。

2.76克锥入深度要求：76克锥的入土深度为3~4mm。

这个深度主要用于测定土样的液限。

3.液限标准与入土深度的关系：在液塑限联合测定试验中，以入土深度25mm作为液限标准。

当土样的液限达到这个标准时，说明土壤处于液态状态。

三、液塑限联合测定试验的应用与意义液塑限联合测定试验在工程建设、土地资源调查、地质灾害防治等领域具有广泛的应用。

通过试验得到的土壤液限、塑限等参数，可以用于评估土壤的工程特性、确定基础设计和施工方案、防范地质灾害等。

此外，试验结果还可以为土壤改良和治理提供依据，为农业、水利、环保等领域提供有益信息。

总之，液塑限联合测定试验作为一种重要的土壤物理性质测试方法，对于工程建设和土壤资源管理具有重要意义。

试验中入土深度的要求，为保证试验结果的准确性提供了重要保障。

液塑限联合测定法一．目的和适用范围1．本试验的目的是联合测定土的液限和塑限，为划分土类、计算天然稠度、塑性指数，供公路工程设计和施工使用。

2．本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。

二．仪器设备1．液塑限联合测定仪：锥质量为100克。

2．盛土杯：直径5cm，深度4～5cm。

3．天平：称量1000g，感量0.01g。

4．其它：筛（孔径0.5㎜）、调土刀、调土皿、称量盒、干燥器、吸管、凡士林等。

三．试验步骤1．取有代表性的天然含水量或风干土样进行试验。

过0.5mm的筛。

2．每个盛土皿中放大约200g土样，加入不同数量蒸馏水，土样的含水量分别控制在液限（a点），略大于塑限（c点）。

和二者的中间状态（b点）。

用调土刀调匀，盖上湿布，放置18h以上。

测定a点的锥入深度应为20（±0.2）mm。

测定c点的锥入深度应控制在5mm 以下。

对于砂类土，测定c点的锥入深度可大于5mm。

3．将制备的土样充分搅拌均匀，分层装入盛土杯中，用力压密，使空气逸出。

用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

4．调平仪器，接通电源，打开开关，提起锥体，锥头上涂少许凡士林。

5．将装好土样的试杯放在联合测定仪升降座上，转动升降旋钮，待锥尖刚与土样表面接触时停止升降，锥体立刻自行下沉，经5秒时，试锥自动停止下沉，读数窗显示锥入深度h1。

6．改变锥尖与土接触位置（锥尖两次锥入位置距离不小于1cm），重复3、4 步骤，得锥入深度h2，要求h1、h2允许误差为0.5mm，否则应重作。

取h1、h2平均值作为该点的锥入深度h。

7．去掉锥尖入土处的凡士林，取10克以上土样两个，分别装入称量盒内，称质量（准确至0.01g），测定其含水量w1、w2 （计算到0.1%）。

计算含水量平均值w。

8．重复2、3、4、5、6步骤，对其它两者个含水量进行试验，测其锥入深度和含水量。

四．结果整理1．在二级双对数坐标纸上，以含水量w为横坐标，锥入深度h为纵坐标，点绘a、b、c三点含水量的h-w图，连接此三点，应呈一条直线。

T 0118-2019液限和塑限联合测定法T 0118-2019液限和塑限联合测定法1目的和适用范围1.1本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。

1.2本试验适用于粒径不大于O. Smm、有机质含量不大于试样总质量5%的土。

2仪器设备2.1圆锥仪:锥质量为100g 或76g ，锥角为300，读数显示形式宜采用光电式、数码式、游标式、百分表式。

2.2盛土杯:直径SOmm ，深度40一SOmmo2.3天平:称量200g ，感量0.Olgo2.4其他:筛(孔径O. Smm)、调土刀、调土皿、称量盒、研钵(附带橡皮头的研柞或橡皮板、木棒) 、干燥器、吸管、凡士林等。

3试验步骤3.1取有代表性的天然含水率或风干土样进行试验。

如土中含大于0.5~的土粒或杂物时，应将风干土样用带橡皮头的研柞研碎或用木棒在橡皮板上压碎，过0.5~的筛。

取0.5~筛下的代表性土样2019，分开放人三个盛土皿中，加不同数量的蒸馏水，土样的含水率分别控制在液限(a点) 、略大于塑限(。

点) 和二者的中间状态(b点) 。

用调土刀调匀，盖上湿布，放置18h 以上。

测定a 点的锥人深度，对于100g 锥应为20mm 1 0 . 2mm，对于76g 锥应为17mm 。

测定c 点的锥人深度，对于100g 锥应控制在5~以下，对于76g 锥应控制在2~以下。

对于砂类土，用100g 锥测定c 点的锥人深度可大于 5mm ，用76g 锥测定c 点的锥人深度可大于2mmo3.2将制备的土样充分搅拌均匀，分层装人盛土杯，用力压密，使空气逸出。

对于较干的土样，应先充分搓揉，用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

3.3当用游标式或百分表式液限塑限联合测定仪试验时，调平仪器，提起锥杆(此时游标或百分表读数为零) 、锥头上涂少许凡士林。

3.4将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，扭动锥下降旋钮，同时开动秒表，经Ss 时，松开旋钮，锥体停止下落，此时游标读数即为锥人深度h,o 3.5改变锥尖与土接触位置(锥尖两次锥入位置距离不小于lcm) ，重复本试验3.3和3.4步骤，得锥人深度h20 hl, h:允许平行误差为O . Smm，否则，应重做。

红外线照射法、比重法、 ★何谓液限、塑限和塑性指 过渡的界限含水量称为液限L wp w 可称为塑此称为塑p L p ww I -= ★土工程分类的依据是什么？ 1）土颗粒组成特征 2）土的塑性指标：液限（L w ）、p w ）和塑性指数（p I ） 3）土中有机质存在情况 一般对粗粒土（包括碎石类土和 ★ 液塑限联合测定仪测定的试 ★ 击实试验的基本原理是什 击实是指采用人工或机械对土施加夯压能量（如打夯、碾压、，使土颗粒重新对于粗粒土因颗粒的紧增加了颗粒表面摩擦力和对细从而使土在短时 半刚性基层的分类？ 半刚性基层、底基层的种类包含： （石灰粉煤灰、石 （水泥粉煤灰、水泥石 ★ 对于水稳碎石基层，主要的试 承载比、抗压强度、级配、结合料剂量和含 ★EDTA 滴定法测定水泥或石灰用到哪些试剂？注意事项 ★准备标准曲线时，如何计算湿 =干土质量×（1+土的风； =干石灰×（1+石灰的； =300g-湿土-湿石灰质量。

★无侧限抗压强度按预定的干密 1） 制备一个预定干密度制件，要的混合料的数量可按公式)1(1ωρ+=V m d 计算。

—试模体积；ω—稳定土混合料%。

d ρ—稳定土试件g/cm 3。

2）试件从试模内脱出并称重后，内进行保湿养生，应先用塑料薄膜包覆，采用蜡封保湿养生。

养生时间视需要而定，制，通常只取7d 。

整个养生期间温度，持在20℃±2℃；在25℃±2℃。

养生期最后一天，水中，上约2.5cm 。

在养生期间，合：小试件不超过1g 超过4g ，大试件不超过10g ，损失超过规定的试件应作废。

6 件时试件数量如何确定？ 每2000m 2细粒土、中粒土和粗粒土，试验结果的偏差系数Cv ≤10%可为6个试件，Cv ≤10%~15%为9个试件，Cv>15%时，则需个试件。

7 ★保谓CBR ？用公式表示？CBR 是指试料贯入量达2.5mm 入量时标准荷载强度的比值。

公路土工界限含水率试验液限塑限联合测定法(JTG E40-2007 T0118-2007)1、目的和适用范围1.1本试验的目的是联合测定土的液限和塑限 为划分土类 计算天然稠度 塑性指数 供公路工程设计和施工使用。

1.2本试验适用于粒径不大于0.5mm 有机质含量不大于试样总质量5%的土。

2、仪器设备2.1LP-100型液塑限联合测定仪2.2盛土杯2.3天平2.4其它 0.5mm孔径的筛、调土刀、调土皿、称量盒等。

3、试验步骤3.1取有代表性的天然含水量或风干土样进行试验 如土中含大于0.5mm的土粒或杂物时 应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎 过0.5mm的筛。

取0.5mm筛下的代表性土样200g 分开放入三个盛土皿中 加不同数量的蒸馏水 土样的含水量分别控制在液限 a点 略大于塑限 c点和二者的中间状态 b点 。

用调土刀调匀 盖上湿布 放置18h以上。

测定a点的锥入深度应为20 ±0.2 mm。

测定c点锥入深应控制在5mm以下。

对于砂类土 测定c点的锥入深度可大于5mm。

3.2将制备的土样充分搅拌均匀 分层装入盛土杯 用力压密 使空气逸出。

对于较干的土样 应先充分搓揉 用调土刀反复压实。

试杯装满后刮成与杯边齐平。

3.3用光电试或数码式液限塑限凑合测定时 接通电源 调平机身 打开开关 提上锥体 此时刻度或数码显示应为零 。

将装好土样的试杯放在升降座上 转动开降旋钮 试杯徐徐上升 土样表面和锥尖刚好接触 指示灯亮 停止转动旋钮 锥体立刻下沉 5S时 自动停止下落 读数窗上或数码管上显示锥入深度。

重复上述步骤 完成其它含水量土样 测其锥入深度和含水量。

4、结果整理4.1在二级双对数坐标纸上 以含水量W为横坐标 锥入深度h为纵坐标点绘a、b、c三点含水量的h-W图 连此三点 应呈一条直线。

如三点不在同一直线上 要通过a点与b、c两点连成两条直线根据液限 a点含水量 在hp-wL图上查得hp以此hp再在h-w图上的ab及ac两直线上求出相应的两个含水量 当两个含水量的差值小于2%时 以该两点含水量的平均值与a点连成一直线。
