电磁感应中的动力学问题、能量问题、动量问题

第十二章 电磁感应专题二十一 电磁感应中的动力学、能量和动量问题核心考点五年考情命题分析预测电磁感应中的动力学问题2023：北京T18，浙江6月T19；2022：海南T18，浙江6月T21； 2021：全国甲T21，湖北T16 高考中常通过导体棒＋导轨、导体框等模型考查电磁感应中力与运动、功与能、动量等力电综合问题，选择题和计算题都有考查，近年主要为计算题形式，试题综合性较强，难度较大.预计2025年高考可能会出现导体棒的受力及运动分析、电磁感应与动量定理和动量守恒定律相结合的综合性试题.电磁感应中的能量问题2023：北京T9，上海T19； 2022：全国乙T24； 2021：北京T7； 2019：北京T22电磁感应中的动量问题2023：全国甲T25，湖南T14； 2022：辽宁T15； 2019：全国ⅢT19题型1 电磁感应中的动力学问题1.导体受力与运动的动态关系2.两种运动状态状态特征处理方法平衡态 加速度为零根据平衡条件列式分析非平衡态加速度不为零根据牛顿第二定律结合运动学公式进行分析3.“四步法”分析电磁感应中的动力学问题命题点1“单棒＋导轨”模型1.如图所示，水平面（纸面）内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上.t＝0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动.t0时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动.杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ.重力加速度大小为g.求：（1）金属杆在磁场中运动时产生的电动势的大小；（2）电阻的阻值.答案（1）Blt0（Fm －μg）（2）B2l2t0m解析（1）设金属杆进入磁场前的加速度大小为a，由牛顿第二定律得F－μmg＝ma设金属杆到达磁场左边界时的速度为v，由运动学公式有v＝at0当金属杆以速度v在磁场中匀速运动时，由法拉第电磁感应定律得杆中的电动势为E＝Blv 联立解得E＝Blt0（Fm－μg）（2）设金属杆在磁场中匀速运动时，杆中的电流为I，根据闭合电路欧姆定律得I＝ER式中R为电阻的阻值金属杆所受的安培力为F安＝BIl因金属杆做匀速运动，由平衡条件得F－μmg－F安＝0联立解得R＝B 2l2t0 m.2.如图，两条平行导轨所在平面与水平面的夹角为θ，平行导轨间距为L.导轨上端接有一平行板电容器，电容为C.导轨处于匀强磁场中，磁感应强度大小为B，方向垂直于导轨平面.在导轨上放置一质量为m的金属棒，棒可沿导轨下滑，且在下滑过程中保持与导轨垂直并接触良好.已知金属棒与导轨之间的动摩擦因数为μ，重力加速度大小为g.金属棒和导轨的电阻可忽略不计.让金属棒从导轨上端由静止开始下滑，求：（1）电容器极板上积累的电荷量与金属棒速度大小的关系；（2）金属棒的速度大小随时间变化的关系.答案（1）Q＝CBLv（2）v＝m（sinθ－μcosθ）m＋B2L2Cgt解析（1）设金属棒下滑的速度大小为v，则产生的感应电动势为E＝BLv平行板电容器两极板之间的电势差为U＝E设此时电容器极板上积累的电荷量为Q，按定义有C＝QU联立解得Q＝CBLv（2）设经过时间t金属棒的速度大小为v，通过金属棒的电流为i.金属棒受到的安培力方向沿导轨向上，大小为f1＝BLi设在时间间隔t～t＋Δt内流经金属棒的电荷量为ΔQ，按定义有i＝ΔQΔtΔQ也是平行板电容器在时间间隔t～t＋Δt内增加的电荷量，由（1）中结果可知ΔQ＝CBLΔv式中，Δv为金属棒的速度变化量，按定义有a＝ΔvΔt金属棒受到的摩擦力方向沿导轨向上，大小为f2＝μN式中，N是金属棒对导轨的正压力的大小，有N＝mg cosθ金属棒在t时刻的加速度方向沿导轨向下，设其大小为a，根据牛顿第二定律有mg sinθ－f1－f2＝ma联立解得a＝m（sinθ－μcosθ）m＋B2L2Cg可知金属棒做初速度为零的匀加速运动，t时刻金属棒的速度大小为v＝m（sinθ－μcosθ）m＋B2L2Cgt.方法点拨单棒＋电阻模型物理模型水平拉力F恒定，金属棒和水平导轨的电阻不计，摩擦力不计动态分析设运动过程中某时刻棒的速度为v，加速度为a＝Fm－B2L2vmR，a、v同向，随v的增大，a减小，当a＝0时，v最大，I恒定最终状态运动形式匀速直线运动力学特征a＝0，v最大，v m＝FRB2L2电学特征I＝BLv mR恒定单棒＋电容器模型金属棒的初速度为零，水平拉力F恒定，棒和水平导轨的电阻不计，摩擦力不计↓运动过程分析：棒做加速运动，持续对电容器充电，则存在充电电流，有F－BIL＝ma，I＝ΔQΔt ，ΔQ＝CΔU，ΔU＝ΔE＝BLΔv，联立可得F－CB2L2ΔvΔt＝ma，其中ΔvΔt＝a，则可得a＝Fm＋CB2L2↓金属棒做加速度恒定的匀加速直线运动.功能关系：W F＝12mv2＋E电命题点2线圈模型3.[矩形线圈]如图所示，水平匀强磁场存在于虚线框内，矩形线圈竖直下落，线圈平面始终与磁场方向垂直.如果线圈受到的磁场力总小于其重力，则它在1、2、3、4位置时的加速度大小关系为（B）A.a1＞a2＞a3＞a4B.a1＝a3＞a2＞a4C.a1＝a3＞a4＞a2D.a4＝a2＞a3＞a1解析线圈在位置3时，线圈中没有感应电流，因此只受重力作用，故a1＝a3＝g.线圈在位置2和位置4时都有感应电流，但在位置4时的感应电流I4大于在位置2时的感应电流I2，则F安2＜F安4，而安培力均为阻力，故a4＜a2＜g，B正确.4.[正方形单匝线圈]如图所示，电阻为0.1Ω的正方形单匝线圈abcd的边长为0.2m，bc边与匀强磁场左边界重合.磁场的宽度等于线圈的边长，磁感应强度大小为0.5T.在水平拉力作用下，线圈以8m/s的速度向右匀速穿过磁场区域.求在上述过程中（1）线圈中感应电动势的大小E；（2）线圈所受拉力的大小F；（3）线圈中产生的热量Q.答案（1）E＝0.8V（2）F＝0.8N（3）Q＝0.32J解析（1）感应电动势E＝Blv代入数据得E＝0.8V（2）感应电流I＝ER拉力的大小等于线圈受到的安培力F＝BIl解得F＝B 2l2vR，代入数据得F＝0.8N（3）运动时间t＝2lv 由焦耳定律得Q＝I2Rt解得Q＝2B 2l3vR，代入数据得Q＝0.32J.题型2电磁感应中的能量问题1.电磁感应中的能量转化闭合电路中产生感应电流的过程，是其他形式的能转化为电能的过程.电磁感应中能量问题的实质是电能的转化问题，桥梁是安培力.2.求解焦耳热的三种方法能量转化问题的分析程序：先电后力再能量命题点1 功能关系的应用5.[多选]如图，MN 和PQ 是电阻不计的平行金属导轨，其间距为L ，导轨弯曲部分光滑，平直部分粗糙，两部分平滑连接，平直部分右端接一个阻值为R 的定值电阻.平直部分导轨左边区域有宽度为d 、方向竖直向上、磁感应强度大小为B 的匀强磁场.质量为m 、电阻也为R 的金属棒从高度为h 处由静止释放，到达磁场右边界处恰好停止.已知金属棒与平直部分导轨间的动摩擦因数为μ，重力加速度大小为g ，金属棒与导轨始终垂直且接触良好，则金属棒穿过磁场区域的过程中（ BD ）A.通过金属棒的最大电流为Bd √2gℎ2RB.通过金属棒的电荷量为BdL 2RC.克服安培力所做的功为mghD.金属棒上产生的焦耳热为12mg （h －μd ）解析 金属棒由静止释放下滑到弯曲部分底端，根据动能定理有mgh ＝12m v 02，金属棒在磁场中运动时产生的感应电动势E ＝BLv ，当金属棒刚进入磁场时，产生的感应电动势最大，感应电流最大，I max ＝BLv 02R＝BL √2gℎ2R，A 错误；金属棒穿过磁场区域的过程中通过金属棒的电荷量q ＝I t ＝E2R t ＝ΔΦ2R ＝BdL2R ，B 正确；对整个过程由动能定理得mgh －W 克安－μmgd ＝0，金属棒克服安培力做的功W 克安＝mgh －μmgd ，C 错误；由功能关系可得，金属棒上产生的焦耳热Q ＝12W 克安＝12mg (h －μd )，D 正确.方法点拨常见的功能关系做功情况能量变化重力做功重力势能发生变化弹簧弹力做功弹性势能发生变化合外力做功动能发生变化做功情况能量变化除重力和系统内弹力以外的其他力做功机械能发生变化滑动摩擦力做功有内能产生静电力做功电势能发生变化安培力做正功电能转化为其他形式的能克服安培力做功（动生型电磁感应）其他形式的能转化为电能，并且克服安培力做多少功，就产生多少电能命题点2能量守恒定律的应用6.[多选]如图所示，间距为l的平行金属导轨与水平面间的夹角为θ，导轨电阻不计，与阻值为R的定值电阻相连，匀强磁场垂直穿过导轨平面，磁感应强度为B.有一质量为m、长为l的导体棒在ab位置以初速度v沿导轨向上运动，最远到达a'b'处，导体棒向上滑行的最远距离为x.已知导体棒的电阻也为R，与导轨之间的动摩擦因数为μ，重力加速度大小为g.导体棒与导轨始终保持垂直且接触良好，下列说法正确的是（BCD）A.导体棒受到的最大安培力为B2l2vRB.导体棒损失的机械能为12mv2－mgx sinθC.导体棒运动的时间为2mvR－B2l2x2mgR（sinθ＋μcosθ）D.整个电路产生的焦耳热为12mv2－mgx（sinθ＋μcosθ）解析根据E＝Blv，可以知道速度最大时感应电动势最大，电流和安培力也最大，所以初始时刻导体棒受到的安培力最大，根据F＝BIl，I＝Blv2R ，可得F＝B2l2v2R，故A错误；从初始位置到滑行最远时，损失的机械能为ΔE＝12mv2－mgx sin θ，故B正确；导体棒向上滑动的过程，由动量定理可得B I lt＋(mg sin θ＋μmg cos θ)t＝mv，而I t＝ER t＝ΔΦR＝Blx2R，联立解得t＝2mvR−B2l2x2mgR(sinθ＋μcosθ)，故C正确；导体棒上滑过程中克服重力、滑动摩擦力和安培力做功，根据能量守恒定律可得整个电路产生的焦耳热 为Q ＝12mv 2－mgx ( sin θ＋μ cos θ)，故D 正确. 命题拓展命题情境不变，命题角度变化若导轨光滑，导体棒受到一个平行于导轨向上的拉力作用，以初速度v 0沿导轨向上开始运动，可达到的最大速度为v 1.运动过程中拉力的功率恒定不变，其他条件不变，求拉力的功率.答案 P ＝mgv 1sinθ＋B 2L 2v 122R解析 在导体棒运动过程中，拉力功率恒定，导体棒做加速度逐渐减小的加速运动，速度达到最大时，加速度为零，设此时拉力的大小为F ，安培力大小为F A ，有F －mg sin θ－F A ＝0.此时导体棒产生的感应电动势为E ＝BLv 1，回路中的感应电流为I ＝E2R ，导体棒受到的安培力F A ＝BIL ，拉力的功率P ＝Fv 1，联立上述各式解得P ＝mgv 1 sin θ＋B 2L 2v 122R.7.[2023浙江6月]如图所示，质量为M 、电阻为R 、长为L 的导体棒，通过两根长均为l 、质量不计的导电细杆连在等高的两固定点上，固定点间距也为L .细杆通过开关S 可与直流电源E 0或理想二极管串接.在导体棒所在空间存在磁感应强度方向竖直向上、大小为B 的匀强磁场，不计空气阻力和其他电阻.开关S 接1，当导体棒静止时，细杆与竖直方向的夹角θ＝π4；然后开关S 接2，棒从右侧开始运动完成一次振动的过程中（ C ）A.电源电动势E 0＝√2Mg 2BLRB.棒产生的焦耳热Q ＝（1－√22）MglC.从左向右运动时，最大摆角小于π4D.棒两次过最低点时感应电动势大小相等解析 作出静止时导体棒的受力图如图所示，由于θ＝π4，故安培力F ＝Mg ，又F ＝BIL ，电流I ＝E 0R ，解得E 0＝MgR BL，A 错误；开关S 接2，导体棒先向左运动，回路中有电流，棒会产生焦耳热，然后由于重力的作用，棒向右运动，由于二极管的作用，此过程回路中无电流，棒不会产生焦耳热，故导体棒向右通过最低点时速度不为0，即E k ＞0，由能量守恒定律可知，棒完成一次振动的过程产生的焦耳热满足Q ＋E k ＝Mgl (1－ cos θ)，所以Q ＜Mgl (1－ cos θ)＝(1－√22)Mgl ，B 错误；导体棒从右向左摆动，会产生焦耳热，故由能量守恒定律可知，其从右向左运动到最左侧时摆角小于π4，由对称性可知导体棒从左向右摆动时，最大摆角也小于π4，C 正确；导体棒第二次通过最低点的速度小于第一次通过最低点的速度，故两次通过最低点的速度大小不等，由E ＝BLv 可知，产生的感应电动势大小也不相等，D 错误.题型3 电磁感应中的动量问题1.动量定理在电磁感应中的应用导体棒或金属框在感应电流所引起的安培力作用下做非匀变速直线运动，当题目中涉及速度v 、电荷量q 、运动时间t 、运动位移x 时常用动量定理求解.（1）单棒＋水平导轨情境示例1水平放置的平行光滑导轨，间距为L ，左侧接有电阻R ，导体棒初速度为v 0，质量为m ，电阻不计，匀强磁场的磁感应强度为B ，导轨足够长且电阻不计，从开始运动至停下来求电荷量q－B I L Δt ＝0－mv 0，q ＝I Δt ，联立解得q ＝mv 0BL求位移x －B 2L 2v RΔt ＝0－mv 0，x ＝v Δt ＝mv 0R B 2L 2应用技巧 初、末速度已知的变加速运动，在用动量定理列出的式子中q ＝I Δt ，x ＝v Δt ；若已知q 或x 也可求末速度或初速度 （2）单棒＋倾斜导轨情境示例2间距为L 的光滑平行导轨倾斜放置，倾角为θ，由静止释放质量为m 、接入电路的阻值为R 的导体棒，当通过横截面的电荷量为q 或下滑位移为x 时，速度达到v求运动时间－B I L Δt ＋mg sinθ·Δt ＝mv －0，q ＝I Δt ，－B 2L 2v RΔt ＋mg sinθ·Δt ＝mv －0，x＝v Δt应用技巧用动量定理求时间需有其他恒力参与.若已知运动时间，也可求q 、x 、v中的任一个物理量2.动量守恒定律在电磁感应中的应用在两等长金属棒切割磁感线的系统中，两金属棒和水平平行金属导轨构成闭合回路，它们受到的安培力的合力为0，如果不计摩擦，它们受到的合力为0，满足动量守恒的条件，运用动量守恒定律解题比较方便.命题点1 动量定理在电磁感应中的应用8.[“单棒＋电阻”模型]如图所示，足够长的光滑平行金属导轨固定在绝缘水平面上，导轨范围内存在磁场，其磁感应强度大小为B，方向竖直向下，导轨一端连接阻值为R的电阻.在导轨上垂直于导轨放一长度等于导轨间距L、质量为m的金属棒，其电阻为r.金属棒在水平向右的恒力F作用下从静止开始运动，经过时间t后开始匀速运动.金属棒与导轨接触良好，导轨的电阻不计.（1）求金属棒匀速运动时回路中的电流；（2）求金属棒匀速运动的速度大小以及在时间t内通过回路的电荷量；（3）若在时间t内金属棒运动的位移为x，求电阻R上产生的热量.答案（1）FBL （2）F（R＋r）B2L2FtBL－mF（R＋r）B3L3（3）[Fx－mF2（R＋r）22B4L4]RR＋r解析（1）金属棒匀速运动时，由平衡条件得F＝BI m L，解得I m＝FBL（2）根据闭合电路的欧姆定律得I m＝BLvR＋r解得v＝F（R＋r）B2L2通过回路的电荷量q＝I t由动量定理得Ft－B I Lt＝mv解得q＝FtBL －mF（R＋r）B3L3（3）由功能关系得Fx＝Q＋12mv2Q R＝RR＋rQ解得Q R＝[Fx－mF2（R＋r）22B4L4]R R＋r.9.[不等间距上的双棒模型/多选]如图所示，光滑水平导轨置于匀强磁场中，磁场方向竖直向下，磁感应强度大小为B.左侧导轨间距为L，右侧导轨间距为2L，导轨均足够长.质量为m的导体棒ab和质量为2m的导体棒cd均垂直于导轨放置，处于静止状态.现瞬间给导体棒cd一水平向右的初速度v0，在此后的运动过程中，两棒始终在对应的导轨部分运动，始终与导轨垂直且接触良好.已知导体棒ab的电阻为R，cd的电阻为2R，导轨电阻不计.下列说法正确的是（AC）A.导体棒ab和cd组成的系统动量不守恒B.两棒最终以相同的速度做匀速直线运动C.导体棒ab最终的速度为23v0D.从导体棒cd 获得初速度到二者稳定运动的过程中，系统产生的焦耳热为89m v 02解析 导体棒cd 获得速度后，回路中产生感应电流，根据左手定则知导体棒cd 减速，导体棒ab 加速，当BLv ab ＝2BLv cd 时，回路中磁通量不变，没有感应电流，最终两棒做匀速直线运动，分别对两棒运用动量定理得－2B I Lt ＝2mv cd －2mv 0，B I Lt ＝mv ab ，联立解得v ab ＝23v 0，v cd ＝13v 0，故B 错误，C 正确；两导体棒受到的安培力大小不相等，系统受到的合力不为零，动量不守恒，A 正确；从导体棒cd 获得初速度到二者稳定运动的过程中，系统产生的焦耳热为Q ＝12·2m v 02－12m v ab 2－12·2m v cd 2，解得Q ＝23m v 02，故D 错误.10.[“电容器”模型/2024广东广州开学考试]如图所示，在水平面内固定着间距为L 的两根光滑平行金属导轨（导轨足够长且电阻忽略不计），导轨上M 、N 两点右侧处在方向垂直导轨平面向下、磁感应强度大小为B 的匀强磁场中.在导轨的左端接入电动势为E 、内阻不计的电源和电容为C 的电容器.先将金属棒a 静置在导轨上，闭合开关S 1、S 3，让a 运动速度达到v 0时断开S 1，同时将金属棒b 静置在导轨上，经过一段时间后，流经a 的电流为零.已知a 、b 的长度均为L ，电阻均为R ，质量均为m ，在运动过程中始终与导轨垂直并保持良好接触.（1）求开关S 1、S 3闭合，a 运动速度达到v 0时a 的加速度大小；（2）求b 产生的焦耳热；（3）若将棒a 、b 均静置在水平导轨上，闭合开关S 1、S 2，稍后再断开S 1同时闭合S 3，求两棒最终的速度大小.答案 （1）BL （E －BLv 0）mR（2）18m v 02（3）BLCE2m ＋B 2L 2C解析 （1）a 切割磁感线产生的电动势E 1＝BLv 0由牛顿第二定律得B E －E 1RL ＝ma解得a ＝BL （E －BLv 0）mR（2）对a 、b 系统，由动量守恒定律得mv 0＝2mv 1解得v 1＝v2由能量守恒定律得系统产生的焦耳热Q ＝12m v 02－12·2m v 12解得Q ＝14m v 02b 产生的焦耳热Q b ＝12Q ＝18m v 02（3）闭合开关S1、S2，稍后再断开S1同时闭合S3，两棒同时加速，直到匀速运动.对电容器，放电量q＝C（E－BLv）对a，某时刻经极短时间Δt，由动量定理得BILΔt＝mΔv整个过程有∑BLΔq＝∑mΔv即BL q2＝mv解得两棒最终的速度v＝BLCE2m＋B2L2C.方法点拨无外力充电式基本模型（导体棒电阻为R，电容器电容为C，导轨光滑且电阻不计）电路特点导体棒相当于电源，电容器充电电流特点安培力为阻力，导体棒减速，E减小，有I＝BLv－U CR，电容器充电U C变大，当BLv＝U C时，I＝0，F安＝0，导体棒匀速运动运动特点和最终特征导体棒做加速度a减小的减速运动，最终做匀速运动，此时I＝0，但电容器带电荷量不为零最终速度电容器充电电荷量：q＝CU C最终电容器两端电压：U C＝BLv对棒应用动量定理：mv－mv0＝－B I L·Δt＝－BLq，v＝mv0m＋CB2L2v－t图像无外力放电式基本模型（电源电动势为E，内阻不计，电容器电容为C，导轨光滑且电阻不计）电路特点电容器放电，相当于电源；导体棒受安培力而运动电流特点电容器放电时，导体棒在安培力作用下开始运动，同时阻碍放电，导致电流减小，直至电流为零，此时U C＝BLv m运动特点和最终特征导体棒做加速度a 减小的加速运动，最终做匀速运动，此时I ＝0最大速度v m电容器充电电荷量：Q 0＝CE放电结束时电荷量：Q ＝CU C ＝CBLv m电容器放电电荷量：ΔQ ＝Q 0－Q ＝CE －CBLv m对棒应用动量定理：mv m －0＝B I L ·Δt ＝BL ΔQ ，v m ＝BLCE m ＋CB 2L 2v －t 图像命题点2 动量守恒定律在电磁感应中的应用11.[双棒模型——无外力/2021福建/多选]如图，P 、Q 是两根固定在水平面内的光滑平行金属导轨，间距为L ，导轨足够长且电阻可忽略不计.图中EFHG 矩形区域内有方向垂直导轨平面向上、磁感应强度大小为B 的匀强磁场.在t ＝t 1时刻，两均匀金属棒a 、b 分别从磁场边界EF 、GH 进入磁场，速度大小均为v 0；一段时间后，流经a 棒的电流为0，此时t ＝t 2，b 棒仍位于磁场区域内.已知金属棒a 、b 由相同材料制成，长度均为L ，电阻分别为R 和2R ，a 棒的质量为m .在运动过程中两金属棒始终与导轨垂直且接触良好，a 、b 棒没有相碰，则（ AD ）A.t 1时刻a 棒的加速度大小为2B 2L 2v 03mRB.t 2时刻b 棒的速度为0C.t 1～t 2时间内，通过a 棒横截面的电荷量是b 棒的2倍D.t 1～t 2时间内，a 棒产生的焦耳热为29m v 02解析 在t ＝t 1时刻，两均匀金属棒a 、b 分别从磁场边界EF 、GH 进入磁场，速度大小均为v 0，由右手定则可判断出两金属棒产生的感应电流方向都是逆时针方向，产生的感应电动势都是BLv 0，由闭合电路欧姆定律可得，t 1时刻a 金属棒中的感应电流I ＝2BLvR+2R ＝2BLv 03R，受到的安培力F ＝BIL ＝2B 2L 2v 03R，由牛顿第二定律F ＝ma 可得，t 1时刻a 棒的加速度大小为a ＝2B 2L 2v 03mR，选项A 正确；由于金属棒a 、b 串联构成回路，所以在t 1～t 2时间内，通过a 棒横截面的电荷量与b 棒的相同，选项C 错误；由于金属棒a 、b 电阻分别为R 和2R ，金属棒a 、b 串联构成回路，二者电流相等，由焦耳定律可知金属棒a 、b 产生的焦耳热之比为1∶2，设t 1～t 2时间内，a 棒产生的焦耳热为Q ，则b 棒产生的焦耳热为2Q ，又两者材料相同，由电阻定律可知，金属棒a 的横截面积为b 的2倍，故体积为b 的2倍，质量为b 的2倍，即b 的质量为0.5m ，t ＝t 2时刻流经a 棒的电流为0，且b 棒仍位于磁场区域内，说明金属棒a 、b 具有共同速度，由动量守恒定律有mv 0－0.5mv 0＝1.5mv ，解得v ＝v03，由能量守恒定律有12m v 02＋12×0.5m v 02＝Q ＋2Q ＋12×1.5m v 2，解得Q ＝29m v 02，选项B 错误，D正确.12.[双棒模型——有外力]如图所示，MN 、PQ 为水平放置的足够长平行光滑导轨，导轨间距L ＝1m ，导轨上放置两根垂直导轨的导体棒ab 和cd ，并与导轨接触良好，每根导体棒的质量均为m ＝2kg ，接入导轨间的部分电阻R ＝2Ω，整个装置处于垂直于导轨平面向下的匀强磁场中，磁感应强度大小B ＝2T ，现对导体棒ab 施加向右的F ＝10N 的水平恒力，经过一段时间两导体棒达到恒定的速度差，若某时刻导体棒ab 的速度为10m/s ，且两导体棒距离d ＝2m ，此时撤去外力，最终两导体棒达到稳定状态，导轨电阻不计，试求：（1）两导体棒达到恒定的速度差时，其加速度大小；（2）撤去外力后回路中产生的热量；（3）最终达到稳定状态时两导体棒间的距离.答案 （1）2.5m/s 2 （2）12.5J （3）7m解析 （1）对两导体棒的运动状态进行分析，导体棒ab 做加速度减小、速度增大的变加速运动，导体棒cd 做加速度增大、速度增大的变加速运动，最终两导体棒达到相同加速度，有恒定的速度差.由牛顿第二定律可知，对导体棒ab 有F －F 安＝ma对导体棒cd 有F 安＝ma联立解得a ＝F2m ＝2.5m/s 2.（2）当导体棒ab 的速度v 1＝10m/s 时，设此时导体棒cd 的速度为v 2，对导体棒cd 由牛顿第二定律有BBL （v 1－v 2）2RL ＝ma得v 2＝5m/s撤去外力后，两导体棒在安培力作用下最终达到共同速度v ，由动量守恒定律可知mv 1＋mv 2＝2mv得v ＝7.5m/s此过程回路产生的热量Q ＝12m v 12＋12m v 22－12×2mv 2得Q ＝12.5J.（3）设达到稳定状态时两导体棒间的距离为x ，对导体棒ab ，由动量定理有－B I Lt ＝m （v －v 1）此过程中通过回路的电荷量q ＝I t ＝BL （x －d ）2R联立解得x ＝7m.方法点拨双棒无外力双棒有外力示意图F 为恒力动力学观点导体棒1受安培力的作用做加速度逐渐减小的减速运动，导体棒2受安培力的作用做加速度逐渐减小的加速运动，最终两棒以相同的速度做匀速直线运动导体棒1做加速度逐渐减小的加速运动，导体棒2做加速度逐渐增大的加速运动，最终两棒以相同的加速度做匀加速直线运动动量观点系统动量守恒系统动量不守恒能量观点 棒1动能的减少量＝棒2动能的增加量＋焦耳热力F 做的功＝棒1的动能＋棒2的动能＋焦耳热1.[电磁感应中的动力学＋能量＋动量/2023北京]如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直向下的匀强磁场并最终完全穿出.线框的边长小于磁场宽度.下列说法正确的是（ D ）A.线框进磁场的过程中电流方向为顺时针方向B.线框出磁场的过程中做匀减速直线运动C.线框在进和出的两过程中产生的焦耳热相等D.线框在进和出的两过程中通过导线横截面的电荷量相等解析线框进入磁场→线框右侧切割磁感线电流方向为逆时针方向，A 错线框进、出磁场的过程中，F 安为阻力→v ↓→F 安↓→线框进、出磁场的过程均为加速度减小的减速运动，B 错线框进、出磁场的两过程中ΔΦ相同，q 相同，D 对安培力的冲量I 安＝BI l ·Δt I 安＝Blq线框进入磁场瞬间速度为v 1，完全进入磁场速度为v 2{动量定理：－Blq ＝mv 2－mv 1＝m （v 2－v 1）能量守恒定律：Q 1＝12mv 12－12mv 22＝12m （v 1＋v 2)(v 1－v 2）线框离开磁场瞬间速度为v 3{ 动量定理：－Blq ＝mv 3－mv 2＝m （v 3－v 2）能量守恒定律：Q 2＝12mv 22－12mv 32＝12m （v 2＋v 3)(v 2－v 3）v 1＋v 2＞v 2＋v 3且v 1－v 2＝v 2－v 3，则Q 1＞Q 2，C 错一题多解 由楞次定律可知线框进磁场的过程中电流方向为逆时针方向，出磁场的过程中电流方向为顺时针方向，A 错；对线框进行受力分析，线框在进、出磁场时会受到安培力的作用，安培力均为阻力，线框全部在磁场中时不受安培力的作用，故线框在进、出磁场的过程中会做减速运动，全部在磁场的过程中做匀速运动，又F 安＝BIl ，I ＝E R 总，E ＝Blv ，则F 安＝B 2l 2v R 总，故线框进、出磁场的过程中所受安培力在减小，做加速度减小的减速运动，B 错；Q ＝F —安·l ＝B 2l 3v —R 总，且结合B 项的分析可知v —进＞v —出，故线框在进磁场的过程中产生的热量大于在出磁场的过程中产生的热量，C 错；结合公式q ＝I —Δt 、I —＝E—R 总、E —＝Bl v —可得q ＝Blv —Δt R 总，又线框进、出磁场过程中的位移v —Δt 均为线框边长l ，故线框进、出磁场过程中通过导线横截面的电荷量相等，D 对.2.[电磁感应中的动力学＋图像理解＋能量/2023上海]如图（a ），单匝矩形线框cdef 位于倾角θ＝30°的斜面上，斜面上有一长度为D 的匀强磁场区域，磁场方向垂直于斜面向上，磁感应强度大小为B ＝0.5T ，已知线框边长cd ＝D ＝0.4m ，质量m ＝0.1kg ，总电阻R ＝0.25Ω.现对线框施加一沿斜面向上的恒力F 使之向上运动，运动一段时间后，撤去外力F .线框与斜面间的动摩擦因数μ＝√33，线框速度随时间变化的图像如图（b ）所示.求：（重力加速度g 取9.8m/s 2）图（a ） 图（b ）（1）外力F 的大小；（2）cf 的长度L ；。

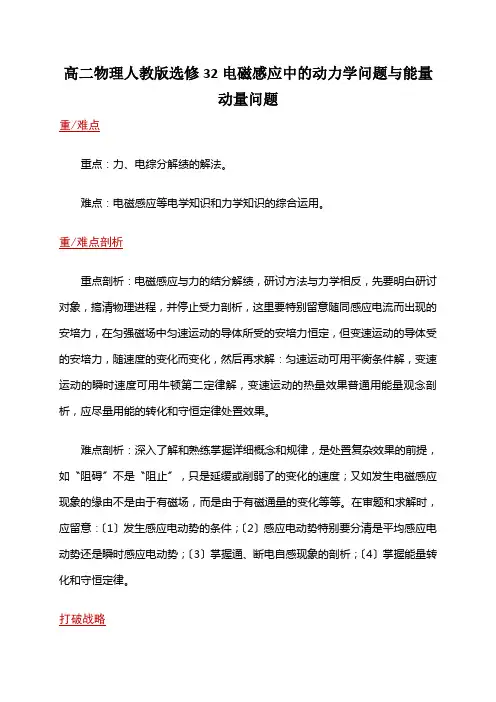

高二物理人教版选修32电磁感应中的动力学问题与能量动量问题重/难点重点：力、电综分解绩的解法。

难点：电磁感应等电学知识和力学知识的综合运用。

重/难点剖析重点剖析：电磁感应与力的结分解绩，研讨方法与力学相反，先要明白研讨对象，搞清物理进程，并停止受力剖析，这里要特别留意随同感应电流而出现的安培力，在匀强磁场中匀速运动的导体所受的安培力恒定，但变速运动的导体受的安培力，随速度的变化而变化，然后再求解：匀速运动可用平衡条件解，变速运动的瞬时速度可用牛顿第二定律解，变速运动的热量效果普通用能量观念剖析，应尽量用能的转化和守恒定律处置效果。

难点剖析：深入了解和熟练掌握详细概念和规律，是处置复杂效果的前提，如〝阻碍〞不是〝阻止〞，只是延缓或削弱了的变化的速度；又如发生电磁感应现象的缘由不是由于有磁场，而是由于有磁通量的变化等等。

在审题和求解时，应留意：〔1〕发生感应电动势的条件；〔2〕感应电动势特别要分清是平均感应电动势还是瞬时感应电动势；〔3〕掌握通、断电自感现象的剖析；〔4〕掌握能量转化和守恒定律。

打破战略一、电磁感应中的动力学效果这类效果掩盖面广，题型也多种多样；但处置这类效果的关键在于经过运动形状的剖析来寻觅进程中的临界形状，如速度、减速度取最大值或最小值的条件等，基本思绪是：例1. 如下图，AB、CD是两根足够长的固定平行金属导轨，两导轨间的距离为L，导轨平面与水平面的夹角为θ，在整个导轨平面内都有垂直于导轨平面斜向上方的匀强磁场，磁感应强度为B，在导轨的AC端衔接一个阻值为R的电阻，一根质量为m、垂直于导轨放置的金属棒ab，从运动末尾沿导轨下滑，求此进程中ab棒的最大速度。

ab与导轨间的动摩擦因数为μ，导轨和金属棒的电阻都不计。

解析：ab沿导轨下滑进程中受四个力作用，即重力mg，支持力F N、摩擦力F f和安培力F安，如下图，ab由运动末尾下滑后，将是v E I F a〔↑为增大符号〕，所以↑→↑→↑→↑→↓安这是个变减速进程，当减速度减到a=0时，其速度即增到最大v=v m，此时必将处于平衡形状，以后将以v m匀速下滑,ab下滑时因切割磁感线，要发生感应电动势，依据电磁感应定律：E=BLv①闭合电路ACba中将发生感应电流，依据闭合电路欧姆定律：I=E/R②据右手定那么可判定感应电流方向为aACba ，再据左手定那么判别它受的安培力F 安方向如图示，其大小为：F 安=BIL ③取平行和垂直导轨的两个方向对ab 所受的力停止正交分解，应有：F N =mg cos θ , F f =μmg cos θ 由①②③可得22B L v F R=安 以ab 为研讨对象，依据牛顿第二定律应有：ab 做减速度减小的变减速运动，当a =0时速度达最大因此，ab 到达v m 时应有：由④式可解得()22sin cos m mg R v B L θμθ-=留意：〔1〕电磁感应中的静态剖析，是处置电磁感应效果的关键，要学会从静态剖析的进程中来选择是从动力学方面，还是从能量、动量方面来处置效果。

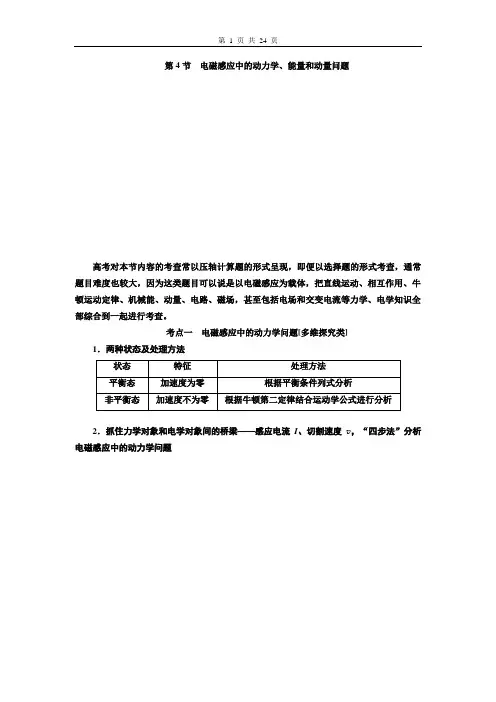

第4节电磁感应中的动力学、能量和动量问题高考对本节内容的考查常以压轴计算题的形式呈现，即便以选择题的形式考查，通常题目难度也较大，因为这类题目可以说是以电磁感应为载体，把直线运动、相互作用、牛顿运动定律、机械能、动量、电路、磁场，甚至包括电场和交变电流等力学、电学知识全部综合到一起进行考查。

考点一电磁感应中的动力学问题[多维探究类]1．两种状态及处理方法2．抓住力学对象和电学对象间的桥梁——感应电流I、切割速度v，“四步法”分析电磁感应中的动力学问题考法(一)导体棒在磁场中静止[例1](2017·天津高考)如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R。

金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下。

现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是()A．ab中的感应电流方向由b到aB．ab中的感应电流逐渐减小C．ab所受的安培力保持不变D．ab所受的静摩擦力逐渐减小[解析]根据楞次定律，可判断ab中感应电流方向从a到b，A错误；磁场变化是均匀的，根据法拉第电磁感应定律，感应电动势恒定不变，感应电流I恒定不变，B错误；安培力F＝BIL，由于I、L不变，B减小，所以ab所受的安培力逐渐减小，根据力的平衡条件，静摩擦力逐渐减小，C错误，D正确。

[答案] D考法(二)导体棒在磁场中做匀速运动[例2](2016·全国卷Ⅱ)如图，水平面(纸面)内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上。

t＝0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动。

t0时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动。

杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ。

重力加速度大小为g。

求：(1)金属杆在磁场中运动时产生的电动势的大小；(2)电阻的阻值。

第二讲：电磁感应中的动力学问题、能量问题、动量问题2019年03月16日23:45:31写在前面的话在解决运动学问题时，我们有三种思路即动力学观点、能量观点、动量观点。

这三个观点在解决物理问题时，互有优势，地位相同，在同学们心中总是倾向于认为动量要“低一等”这是完全错误的。

动力学的核心公式是F=ma，主要用于解决匀变速（直线和曲线）问题、瞬时加速度问题；能量观点核心是能量守恒和功能关系，可以解决匀变速问题也可以解决变加速问题，相对于动力学观点更加简单，但一般不涉及时间，不能用于求瞬时加速度等问题，这就是能量观点解决问题的劣势；动量观点相对于动力学观点和能量观点，其优势在于可以在不涉及位移和加速度的情况下解决问题，主要用于解决不涉及位移又涉及时间的问题，相对于动力学方法，可以省去计算加速度的过程，相对于能量观点，动量观点可以解决涉及时间的问题，动量守恒与能量守恒相互独立，在有些情况下需要能量守恒和动量守恒联合运用，特别是在求解冲击力和碰撞的情形中，动量观点有无可替代的作用。

当然这些都不是绝对的（例如在给出牵引力恒定功率的条件下，运用能量观点是涉及时间的），同学们在学习过程中需要不断自我总结，慢慢体会。

一、电磁感应中的动力学问题电磁感应中，由于导体运动切割磁感线，产生电动势（E=nBlv），进而在导体中形成电流(I=nBlvR+r )，从而受到安培力(F=nBIL=nB2L2vR+r)，可以看出这里的安培力和速度成正比，可以理解为，在动生电动势中，安培力与速度密切相关。

例1、如图所示，两根足够长平行金属导轨MN、PQ固定在倾角θ=37°的绝缘斜面上，顶部接有一阻值R=3Ω的定值电阻，下端开口，轨道间距L=1m。

整个装置处于磁感应强度B=2T的匀强磁场中，磁场方向垂直斜面向上。

质量m=1kg的金属棒ab置于导轨上，ab在导轨之间的电阻r=1Ω，电路中其余电阻不计。

金属棒ab由静止释放后沿导轨运动时始终垂直于导轨，且与导轨接触良好。

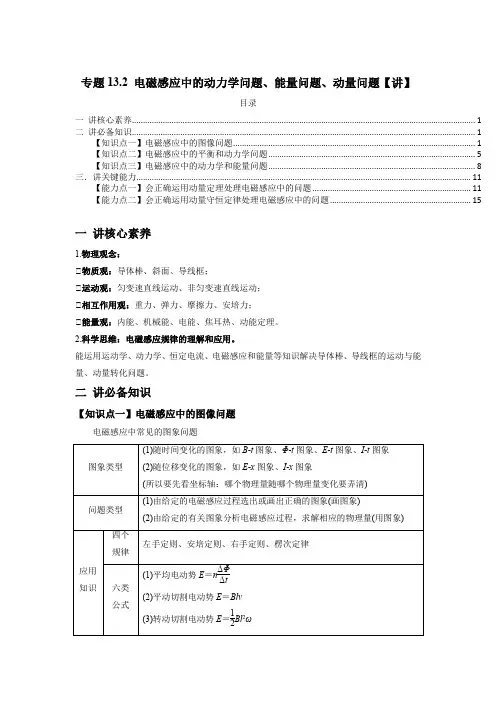

专题13.2 电磁感应中的动力学问题、能量问题、动量问题【讲】目录一讲核心素养 (1)二讲必备知识 (1)【知识点一】电磁感应中的图像问题 (1)【知识点二】电磁感应中的平衡和动力学问题 (5)【知识点三】电磁感应中的动力学和能量问题 (8)三．讲关键能力 (11)【能力点一】会正确运用动量定理处理电磁感应中的问题 (11)【能力点二】会正确运用动量守恒定律处理电磁感应中的问题 (15)一讲核心素养1.物理观念：①物质观：导体棒、斜面、导线框；①运动观：匀变速直线运动、非匀变速直线运动；①相互作用观：重力、弹力、摩擦力、安培力；①能量观：内能、机械能、电能、焦耳热、动能定理。

2.科学思维：电磁感应规律的理解和应用。

能运用运动学、动力学、恒定电流、电磁感应和能量等知识解决导体棒、导线框的运动与能量、动量转化问题。

二讲必备知识【知识点一】电磁感应中的图像问题电磁感应中常见的图象问题固定有两条平行的光滑金属导轨，导轨电阻不计，两相同金属棒a 、b 垂直导轨放置，其右侧矩形区域内存在恒定的匀强磁场，磁场方向竖直向上。

现两金属棒分别以初速度2v 0和v 0同时沿导轨自由运动，先后进入磁场区域。

已知a 棒离开磁场区域时b 棒已经进入磁场区域，则a 棒从进入到离开磁场区域的过程中，电流i 随时间t 的变化图像可能正确的有( )【答案】 AB【解析】 a 棒以初速度2v 0先进入磁场区域切割磁感线，产生的感应电流为i 0＝Bl ·2v 0R，a 棒受安培力做变减速直线运动，感应电流i ＝BlvR 也随之减小，即i －t 图像的斜率逐渐变小；设当b 棒刚进入磁场时a 棒的速度为v 1，此时的瞬时电流为i 1＝Blv 1R ；若v 1＝v 0，即i 1＝Blv 0R ＝i 02，此时a 、b 棒产生的感应电动势相等，方向相反，回路中电流为零，不受安培力，两棒均匀速运动离开磁场，故A 正确，C 错误；若v 1<v 0，即i 1＝Blv 1R <i 02，此时a 、b 棒产生的电动势不等要抵消一部分，因b 棒的速度大，电流方向与原a 棒的电流方向相反即为负，大小为i ＝Bl （v 0－v 1）R ，b 棒通电受安培力要减速，a 棒受安培力而加速，则电流逐渐减小，故B 正确，D 错误。

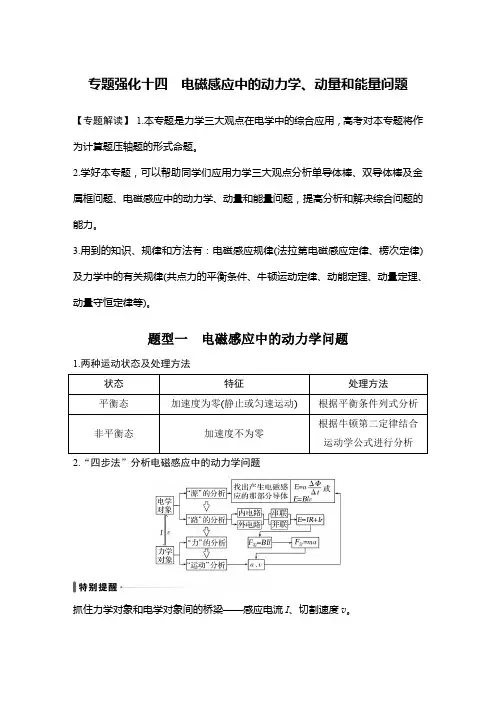

专题强化十四电磁感应中的动力学、动量和能量问题【专题解读】1.本专题是力学三大观点在电学中的综合应用，高考对本专题将作为计算题压轴题的形式命题。

2.学好本专题，可以帮助同学们应用力学三大观点分析单导体棒、双导体棒及金属框问题、电磁感应中的动力学、动量和能量问题，提高分析和解决综合问题的能力。

3.用到的知识、规律和方法有：电磁感应规律(法拉第电磁感应定律、楞次定律)及力学中的有关规律(共点力的平衡条件、牛顿运动定律、动能定理、动量定理、动量守恒定律等)。

题型一电磁感应中的动力学问题1.两种运动状态及处理方法状态特征处理方法平衡态加速度为零(静止或匀速运动)根据平衡条件列式分析非平衡态加速度不为零根据牛顿第二定律结合运动学公式进行分析2.“四步法”分析电磁感应中的动力学问题抓住力学对象和电学对象间的桥梁——感应电流I、切割速度v。

【真题示例1】 (多选)(2021·全国甲卷)由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线圈的质量相等，但所用导线的横截面积不同，甲线圈的匝数是乙的2倍。

现两线圈在竖直平面内从同一高度同时由静止开始下落，一段时间后进入一方向垂直于纸面的匀强磁场区域，磁场的上边界水平，如图1所示。

不计空气阻力，已知下落过程中线圈始终平行于纸面，上、下边保持水平。

在线圈下边进入磁场后且上边进入磁场前，可能出现的是( )图1A.甲和乙都加速运动B.甲和乙都减速运动C.甲加速运动，乙减速运动D.甲减速运动，乙加速运动答案 AB解析 两线圈的质量相等，线圈所用材料相同，则体积相同，甲线圈的匝数是乙的2倍，则甲的横截面积是乙的一半，长度是乙的2倍，由电阻定律可知，甲的电阻是乙的4倍；两线圈从同一高度同时由静止开始下落，则到达磁场上边界时两线圈的速度相同，设乙线圈的匝数为n ，两线圈的边长均为l ，两线圈进入磁场后，乙受到的安培力F 乙＝nBIl ＝n 2B 2l 2v R ，甲受到的安培力F 甲＝4n 2B 2l 2v 4R ＝n 2B 2l 2v R ，可见，甲、乙受到的安培力大小相同，重力也相同，则运动情况相同，A 、B 正确。

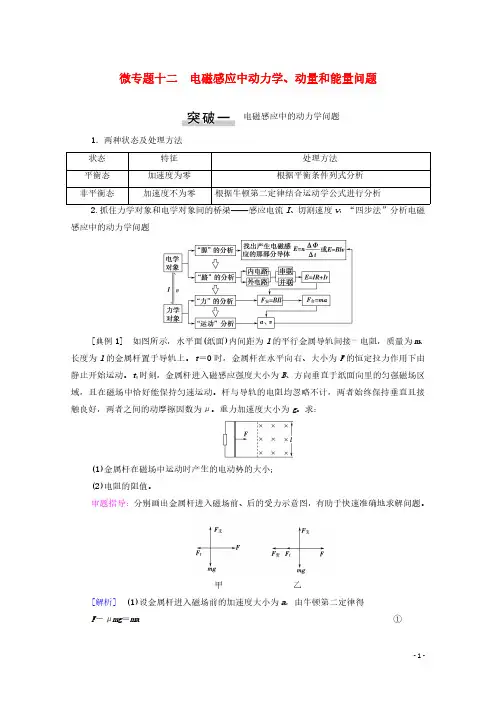

微专题十二电磁感应中动力学、动量和能量问题电磁感应中的动力学问题1．两种状态及处理方法状态特征处理方法平衡态加速度为零根据平衡条件列式分析非平衡态加速度不为零根据牛顿第二定律结合运动学公式进行分析2.抓住力学对象和电学对象间的桥梁——感应电流I、切割速度v，“四步法”分析电磁感应中的动力学问题[典例1]如图所示，水平面(纸面)内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上。

t＝0时，金属杆在水平向右、大小为F的恒定拉力作用下由时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区静止开始运动。

t域，且在磁场中恰好能保持匀速运动。

杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ。

重力加速度大小为g。

求：(1)金属杆在磁场中运动时产生的电动势的大小；(2)电阻的阻值。

审题指导：分别画出金属杆进入磁场前、后的受力示意图，有助于快速准确地求解问题。

甲乙[解析](1)设金属杆进入磁场前的加速度大小为a，由牛顿第二定律得F－μmg＝ma①设金属杆到达磁场左边界时的速度为v ，由运动学公式有v ＝at 0②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律得杆中的电动势为E ＝Blv③联立①②③式可得E ＝Blt④(2)设金属杆在磁场区域中匀速运动时，金属杆中的电流为I ，根据欧姆定律I ＝E R⑤式中R 为电阻的阻值。

金属杆所受的安培力为f ＝BlI⑥因金属杆做匀速运动，由牛顿运动定律得F －μmg －f ＝0⑦联立④⑤⑥⑦式得R ＝B 2l 2t 0m。

⑧[答案](1)Blt(2)B 2l 2t 0m(1)确定电源：产生感应电动势的导体相当于电源，其电阻相当于电源的内阻。

(2)画等效电路图：根据闭合电路欧姆定律求感应电流，即(3)受力分析：根据牛顿第二定律列式，分析导体加速度的变化情况或求加速度，其中安导体棒在磁场中的静止1.(多选)如图所示，质量为m ＝0.04kg、边长l ＝0.4m 的正方形导体线框abcd 放置在一光滑绝缘斜面上，线框用一平行斜面的细线系于O 点，斜面倾角为θ＝30°。

电磁感应中的动力学问题和能量问题一、感应电流在磁场中所受的安培力1.安培力的大小:F=BIL= ⑴.由F= 知,v 变化时,F 变化,物体所受合外力变化,物体的加速度变化,因此可用牛顿运动定律进行动态分析.⑵.在求某时刻速度时,可先根据受力情况确定该时刻的安培力,然后用上述公式进行求解.2.安培力的方向判断(1)右手定则和左手定则相结合,先用右手定则确定感应电流方向,再用 左手定则判断感应电流所受安培力的方向.(2)用楞次定律判断,感应电流所受安培力的方向一定和导体切割磁感线运动的方向垂直。

热点一 对导体的受力分析及运动分析从运动和力的关系着手,运用牛顿第二定律.基本方法是:受力分析→运动分析(确定运动过程和最终的稳定状态)→由牛顿第二定律列方程求解.运动的动态结构:这样周而复始的循环,循环结束时加速度等于零,导体达到平衡状态.在分析过程中要抓住a=0时速度v 达到最大这一关键.特别提示1.对电学对象要画好必要的等效电路图.2.对力学对象要画好必要的受力分析图和过程示意图二、电磁感应的能量转化1.电磁感应现象的实质是其他形式的能和电能之间的转化.2.感应电流在磁场中受安培力,外力克服安培力做功,将其他形式的能转化为电能,电流做功再将电能转化为内能.3.电流做功产生的热量用焦耳定律计算,公式为Q=I 2Rt热点二 电路中的能量转化分析从能量的观点着手,运用动能定理或能量守恒定律.基本方法是:受力分析→弄清哪些力做功,做正功还是负功→明确有哪些形式的能参与转化,哪些增哪些减→由动能定理或能量守恒定律列方程求解.特别提醒在利用能的转化和守恒定律解决电磁感应的问题时,要注意分析安培力做功的情况,因为安培力做的功是电能和其他形式的能之间相互转化的“桥梁”.简单表示如下: 安培力做正功 电能 其他形式能.安培力做副功 其它形式能 电能如何求解电磁感应中的力学问题，一直是高中物理教学的一个难点，也是近几年来高R L B R E BL v22=⋅R L B 22考的热点。

专题2 电磁感应中的动力学、能量和动量问题电磁感应中的动力学问题1.用“四步法”分析电磁感应中的动力学问题解决电磁感应中的动力学问题的一般思路是“先电后力”，具体思路如下：2.电磁感应中的动力学临界问题(1)解决这类问题的关键是通过受力情况和运动状态的分析，寻找过程中的临界状态，如速度、加速度为最大值或最小值的条件。

(2)基本思路是：导体受外力运动――→E ＝Bl v 感应电动势错误!感应电流错误!导体受安培力―→合外力变化――→F 合＝ma 加速度变化―→速度变化―→临界状态―→列式求解。

【例1】 如图1所示，足够长的平行金属导轨MN 和PQ 表面粗糙，与水平面间的夹角为θ＝37°(sin 37°＝0.6)，间距为1 m 。

垂直于导轨平面向上的匀强磁场的磁感应强度的大小为4 T ，P 、M 间所接电阻的阻值为8 Ω。

质量为2 kg 的金属杆ab 垂直导轨放置，不计杆与导轨的电阻，杆与导轨间的动摩擦因数为0.25。

金属杆ab 在沿导轨向下且与杆垂直的恒力F 作用下，由静止开始运动，杆的最终速度为8 m/s ，取g ＝10 m/s 2，求：图1(1)当金属杆的速度为4 m/s 时，金属杆的加速度大小；(2)当金属杆沿导轨的位移为6 m 时，通过金属杆的电荷量。

解析 (1)对金属杆ab 应用牛顿第二定律，有F ＋mg sin θ－F 安－f ＝ma ，f ＝μN ，N ＝mg cos θab 杆所受安培力大小为F 安＝BILab 杆切割磁感线产生的感应电动势为E ＝BL v由闭合电路欧姆定律可知I ＝E R 整理得F ＋mg sin θ－B 2L 2R v －μmg cos θ＝ma代入v m ＝8 m/s 时a ＝0，解得F ＝8 N代入v ＝4 m/s 及F ＝8 N ，解得a ＝4 m/s 2。

(2)设通过回路横截面的电荷量为q ，则q ＝I －t回路中的平均电流强度为I －＝E －R 回路中产生的平均感应电动势为E －＝ΔΦt 回路中的磁通量变化量为ΔΦ＝BLs ，联立解得q ＝3 C 。

电磁感应中的动力学、能量、动量问题考点一电磁感应中的动力学问题1．“四步法”分析电磁感应动力学问题解决电磁感应中的动力学问题的一般思路是“先电后力”，具体思路如下：2．电磁感应中的动态分析在此类问题中，不论加速运动还是减速运动，加速度总是逐渐减小，最后达到匀速运动．具体思路如下：例1、如图所示，两平行且无限长光滑金属导轨MN、PQ与水平面的夹角为θ＝30°，两导轨之间的距离为L＝1 m，两导轨M、P之间接入电阻R＝0.2 Ω，导轨电阻不计，在abdc区域内有一个方向垂直于两导轨平面向下的磁场Ⅰ，磁感应强度B0＝1T，磁场的宽度x1＝1 m；在cd连线以下区域有一个方向也垂直于导轨平面向下的磁场Ⅱ，磁感应强度B1＝0.5 T．一个质量为m＝1 kg的金属棒垂直放在金属导轨上，与导轨接触良好，金属棒的电阻r ＝0.2 Ω，若金属棒在离ab连线上端x0处自由释放，则金属棒进入磁场Ⅰ恰好做匀速运动．金属棒进入磁场Ⅱ后，经过ef时又达到稳定状态，cd与ef之间的距离x2＝8 m．求(g取10 m/s2)（1）金属棒在磁场I中运动的速度大小（2）金属棒滑过cd位置是的加速度大小（3）金属棒在磁场Ⅱ中达到稳定状态时的速度大小练习1.如图甲所示，电阻不计且间距L＝1 m的光滑平行金属导轨竖直放置，上端接一阻值R＝2 Ω的电阻，虚线OO′下方有垂直于导轨平面向里的匀强磁场，现将质量m＝0.1 kg、电阻不计的金属杆ab从OO′上方某处由静止释放，金属杆在下落的过程中与导轨保持良好接触且始终水平，已知杆ab进入磁场时的速度v0＝1 m/s，下落0.3 m的过程中加速度a与下落距离h的关系图象如图乙所示，g取10 m/s2，则( )A．匀强磁场的磁感应强度为1 TB．杆ab下落0.3 m时金属杆的速度为1 m/sC．杆ab下落0.3 m的过程中R上产生的热量为0.2 JD．杆ab下落0.3 m的过程中通过R的电荷量为0.25 C考点二电磁感应中的能量问题1．电磁感应中的能量转化2、求解焦耳热Q的三种方法例2如图所示，两根光滑金属导轨平行放置在倾角为30°的斜面上，导轨宽度为L，导轨下端接有电阻R，两导轨间存在一方向垂直于斜面向上，磁感应强度大小为B的匀强磁场，轻绳一端平行于斜面系在质量为m的金属棒上，另一端通过定滑轮竖直悬吊质量为m0的小木块．第一次将金属棒从PQ位置由静止释放，发现金属棒沿导轨下滑，第二次去掉轻绳，让金属棒从PQ位置由静止释放．已知两次下滑过程中金属棒始终与导轨接触良好，且在金属棒下滑至底端MN前，都已经达到了平衡状态．导轨和金属棒的电阻都忽略不计，已知mm0＝4，mgRB2L2＝gh(h为PQ位置与MN位置的高度差)．求：（1）金属棒两次运动到MN时的速度大小之比；（2）金属棒两次运动到MN过程中，电阻R产生的热量之比．练习2、如图所示，在粗糙绝缘水平面上有一正方形闭合线框abcd，其边长为l，质量为m，金属线框与水平面的动摩擦因数为μ.虚线框a′b′c′d′内有一匀强磁场，磁场方向竖直向下．开始时金属线框的ab 边与磁场的d ′c ′边重合．现使金属线框以初速度v 0沿水平面滑入磁场区域，运动一段时间后停止，此时金属线框的dc 边与磁场区域的d ′c ′边距离为l .在这个过程中，金属线框产生的焦耳热为( )A. 12mv 20＋μmglB. B.12mv 20－μmglC. 12mv 20＋2μmglD. D.12mv 20－2μmgl考点三 电磁感应中的动量问题1．动量定理在电磁感应中的应用在电磁感应中用动量定理时，通常将下面两式结合应用：BLI ·Δt ＝Δmv q ＝I Δt ＝n ΔΦR2．动量守恒在电磁感应中的应用在“双棒切割”系统中，在只有安培力作用下，系统的合外力为零，通常应用动量守恒求解．例 3 如图所示，两根平行光滑的金属导轨MN 、PQ 放在水平面上，左端向上弯曲，导轨间距为L ，电阻不计，水平段导轨所处空间存在方向竖直向上的匀强磁场，磁感应强度为B .导体棒a 和b 的质量均为m ，电阻值分别为R a ＝R ，R b ＝2R .b 棒放置在水平导轨上且距弯曲轨道底部L 0处，a 棒在弯曲轨道上距水平面h 高度处由静止释放．运动过程中导体棒和导轨接触良好且始终和导轨垂直，重力加速度为g .求： (1)从a 棒开始下落到最终稳定的过程中，a 棒上产生的内能？ (2)当a 、b 棒运动最终稳定时，通过a 棒的总电荷量？练习3、如图所示，两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L ，导轨上面横放着两根导体棒ab 和cd ，构成矩形回路，两根导体棒的质量皆为m ，电阻皆为R ，回路中其余部分的电阻可不计．在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B .设两导体棒均可沿导轨无摩擦地滑行，开始时，棒cd 静止，棒ab 有指向棒cd 的初速度v 0，若两导体棒在运动中始终不接触，求： (1)在运动中产生的焦耳热Q 最多是多少？(2)当ab 棒的速度变为初速度的34时，cd 棒的加速度a 是多少？考点四、高考常考的“切割模型”——导体棒或导体框切割磁感线运动模型模型1——导体转动切割磁感线模型 模型2——“单棒＋导轨”模型 模型3——“双棒＋导轨”模型 模型4——“线框切割”模型例4、[2017·海南卷](多选)如图，空间中存在一匀强磁场区域，磁场方向与竖直面(纸面)垂直，磁场的上、下边界(虚线)均为水平面；纸面内磁场上方有一个正方形导线框abcd，其上、下两边均与磁场边界平行，边长小于磁场上、下边界的间距．若线框自由下落，从ab边进入磁场时开始，直至ab边到达磁场下边界为止，线框下落的速度大小可能( ) A．始终减小B．始终不变C．始终增加D．先减小后增加例5、(多选)足够长的光滑金属导轨ab、cd水平放置，质量为m、电阻为R的两根相同金属棒甲、乙与导轨垂直且接触良好，磁感应强度为B的匀强磁场垂直导轨平面向里，如图所示，现用F作用于乙棒上，使它向右运动，用v、a、i和P 分别表示甲棒的速度、甲棒的加速度、甲棒中的电流和甲棒消耗的电功率，下列图象可能正确的是( )练习4、如图所示，两相互平行且足够长的光滑倾斜金属导轨，导轨与水平面间的夹角为37°，导轨宽度为1.0m，上端接一个电容器。
