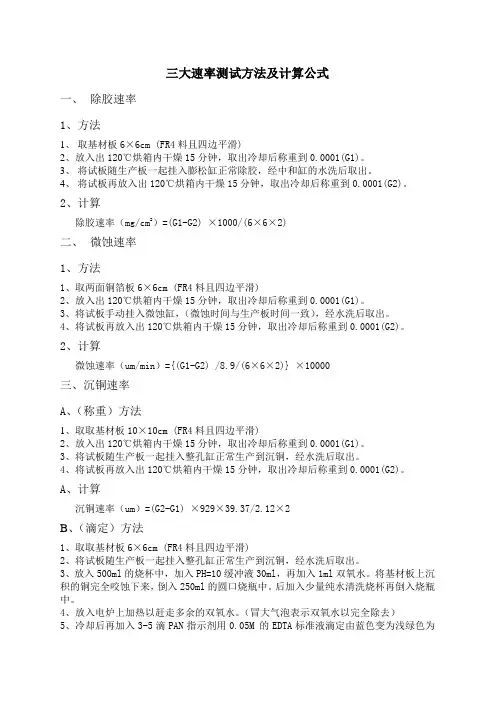

三大速率测试方法及计算公式
除胶速率
1、方法
取基材板6×6cm (FR4料且四边平滑)
放入出120℃烘箱内干燥15分钟，取出冷却后称重到0.0001(G1)。
将试板随生产板一起挂入膨松缸正常除胶，经中和缸的水洗后取出。将试板再放入出120℃烘箱内干燥15分钟，取出冷却后称重到
0.0001(G2)。
2、计算
除胶速率（mg/cm2）=(G1-G2) ×1000/(6×6×2)
微蚀速率
1、方法
1、取两面铜箔板6×6cm (FR4料且四边平滑)
2、放入出120℃烘箱内干燥15分钟，取出冷却后称重到0.0001(G1)。
3、将试板手动挂入微蚀缸，（微蚀时间与生产板时间一致），经水洗后取出。
4、将试板再放入出120℃烘箱内干燥15分钟，取出冷却后称重到
0.0001(G2)。
2、计算
微蚀速率（um/min）={(G1-G2) /8.9/(6×6×2)} ×10000
三、沉铜速率
A、（称重）方法
1、取取基材板10×10cm (FR4料且四边平滑)
2、放入出120℃烘箱内干燥15分钟，取出冷却后称重到0.0001(G1)。
3、将试板随生产板一起挂入整孔缸正常生产到沉铜，经水洗后取出。
4、将试板再放入出120℃烘箱内干燥15分钟，取出冷却后称重到
0.0001(G2)。
A、计算
沉铜速率（um）=(G2-G1) ×929×39.37/2.12×2
B、（滴定）方法
1、取取基材板6×6cm (FR4料且四边平滑)
2、将试板随生产板一起挂入整孔缸正常生产到沉铜，经水洗后取出。
3、放入500ml的烧杯中，加入PH=10缓冲液30ml，再加入1ml双氧水。将基材板上沉积的铜完全咬蚀下来，倒入250ml的圆口烧瓶中。后加入
少量纯水清洗烧杯再倒入烧瓶中。
4、放入电炉上加热以赶走多余的双氧水。（冒大气泡表示双氧水以完全除去）
5、冷却后再加入3-5滴PAN指示剂用0.05M 的EDTA标准液滴定由蓝色变为浅绿色为终点。记录用EDTA滴定的毫升数。
B、计算
沉铜速率（um）=VEDTA×1.97×39.37
背光切片制做与判定方法
取沉铜后的正常板用手动冲床切下板边的背光孔。
把冲下的背光孔切片在磨切机上用粗沙纸慢慢的打磨。(打磨时,切片的一边需达到均匀、光滑且透光的程度。切片的另一边需把孔磨到一半的程度。)
把磨好的切片放到金相显微镜上。打开显微镜下灯，用两块黑色材质的挡光板夹住切片。调整显微镜前后、上下的距离，使之达到最清淅的程度。用100倍镜头观察背光效果。
