发酵控制系统在线pH电极的维护与使用1．每次使用前进行电极的检查和维护1.1 发酵工艺控制中pH电极的使用寿命一般为50个消毒批次（6个月有效寿命）；1.2将电极连接，观察变送器上电极零点(Zero),可用范围在6.50~7.50PH或-30mV~+30 mV。
1.3观察斜率（Slope），可用范围在53 mV~65 mV/PH或90%~110%。
斜率公式S=2.303RT/F（R：气体常数8.314；T:开尔文温度K，摄氏度值＋273；F:法拉第常数，96493）例子：在25℃计算斜率S=2.303*8.314*（273+25）／96493＝59.13mv/PH 或者表示为：S=0.1984*（273+____℃）1.4观察膜阻抗（Glass lmp），可用范围在10M～1000M欧姆。
1.5检查电极是否被污染，如电极出现污染，需严格按照清洗规程进行清洗。
1.5.1 对于一般污染，使用水、0.1MNaOH或0.1MHCL清洗电极十分钟左右；1.5.2 油脂或有机物的污染，用丙酮或乙醇清洗电极数秒钟。
1.5.3 蛋白质污染（隔膜变黄），将电极用9891清洗液处理1.5.4 硫化物污染（隔膜变黑），将电极用9892清洗液处理1.5.5 如电极隔膜污染严重，用9895再生液浸泡，浸泡时间不能超过10分钟1.6检修拆下的电极必须用相应的电解液进行浸泡和保养，不能干放电极，不能放在蒸馏水中保存。
在确认电极无法使用时根据规定对报废的电极进行处理。
1.7对于465电极，发现电解液减少后，应及时加入电解液。
加入量不得超过最高标志线。
1.8 25℃时，变送器把输入信号－414mv～＋414mv转化为0～14PH；2．现场常见故障及解决2.1 pH值的零点漂移，漂移指输入信号为0mv时的PH值（正常值为7）2.1.1被测介质的浸入造成参比电解质被污染，解决方法是保证压力仓的压力高于被测点绝压1Bar以上；2.1.2生化反应造成电极隔膜被污染，按照上述2.5条处理电极；2.1.3电解质溶液的蒸发，由于高温消毒且补偿压力与罐压相当造成，解决方法是更换电解质溶液，保证补偿压力足够大；2.1.4高温下内电解质释放碱性物质，参比电极的完全还原，连接部件的腐蚀，解决方法是更换电极；2.2 pH电极的斜率变小，2.2.1缓冲液被污染或选择不当，解决方法是选用标值准确恰当的缓冲液；2.2.2pH电极被污染，包括被测溶液的浸入和隔膜污染，解决方法参考3.1.1和3.1.2；2.2.3电极的老化，老化是指玻璃膜上胶层厚度增加，使膜阻变大，响应迟缓，解决方法是用电极再生液9895再生电极；2.2.4 电极损坏，解决方法是更换电极；2.3 pH值显示波动2.3.1 电极的老化或污染，造成膜阻增大，导致测量值变化无规律，解决方法参考3.2.2和3.2.3；2.3.2 电缆线接头松动或进水，解决方法是处理接头或吸干水份；2.3.3 电极内有气泡，解决方法是排出电极内的气泡；2.3.4电极保护仓压力低或为零，解决方法是打气保压；2.3.5电极损坏，解决方法是更换电极；2.3.6电缆线接头氧化或腐蚀及外界信号的干扰，解决方法是更换电缆或排除干扰；2.4 pH值不动2.4.1变送器损坏，解决方法是更换变送器2.4.2 电缆线短路或断路，解决方法是更换电缆；2.5 pH值显示迟缓2.5.1玻璃膜的水化不足（或者称活化），解决方法是1至2天即可稳定；2.5.2电极的老化，解决方法参考2.2.3；2.5.3PH电极的敏感膜受损，解决方法是更换电极；2.5.4电极被污染，解决方法参考2.2.2；3．pH显示表标定时用对应的电极和相应的标准缓冲液进行标定。
梅特勒F E型p H计标准操作规程HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】目的：建立梅特勒FE20型pH计标准操作规程，规范梅特勒FE20型pH计的使用、维护行为。
范围：适用于梅特勒FE20型 pH计的操作。
职责：药分部内容：1.操作规程.准备工作的冷纯化水冲洗塑料袋内壁，将冲洗液一并倒入容量瓶，并在20℃稀释至刻度2摇匀备用。
所配溶液分别为：邻苯二甲酸氢钾（25℃时，PH ）、混合磷酸盐(25℃时，PH 、硼砂(25℃时，PH 。
.操作方法短按设置键，当前MTC温度值闪烁，按读数键确定，当前预置缓冲液组闪烁，使用? 或 ?键来选择需要使用的缓冲液组?按?读数?键确认你的选择。
将电极放入缓冲液中，并按校准键开始校准，校准和测量图标将同时显示，在信号稳定后仪表根据预选终点方式自动终点（显示屏显现A）或按读数键手动终点（显示屏显现）。
按读数键后，仪表显示零点和斜率，然后自动退回到测定画面。
第1步按上述一点校准，仪表自动终点或手动终点后，请不要按读数键，否则将退回测量状态。
第2步用去离子水冲洗电极第3步将电极放入下一个校准缓冲液中，并按校准键开始下一点校准。
在信号稳定后仪表根据预选终点方式自动终点或按读数键手动终点。
按读数键后，仪表显示零点和斜率，同时保存校准数据，然后自动退回到测量画面。
如“两点校准”一样进行3点校准。
将电极放在样品溶液中并按读数键开始测量，画面上小数点闪动。
自动测量终点A是仪表的默认设置。
当电极输出稳定后，显示屏自动固定，并显示样品溶液pH 值。
按住读数键，可以在自动和手动测量终点模式之间切换。
要手动测量一个终点，可按读数键，显示屏固定并显示pH测量和mV测量稳定性依据-如果信号变化在6秒内不大于，仪表将达到测量终点。
要在pH测量过程中查看mV值，只要按模式键即可。
要执行mV测量，请按与pH测量相同的步骤执行。
温度测量当使用温度探头时，屏幕将显示ATC符号和样品温度。
梅特勒－托利多FE－-pH计使用标准操作规程————————————————————————————————作者：————————————————————————————————日期:文件名称梅特勒-托利多ＦE-20 pＨ计使用标准操作规程文件编号共５页1 目的制定梅特勒-托利多FE-20 pH计使用标准操作规程，使操作达到规范化、标准化,确保数据的准确性。
２范围本规程适用于梅特勒-托利多FE-20 pＨ计的操作。
３内容3.1 校准梅特勒-托利多ＦE-20ｐH计可以使用4种不同的缓冲液组进行校准，我公司现使用的是第4组，ｐH值为6.８6、4.01、9.１8的标准缓冲液组。
3.1．1准备标准缓冲液3.1.１．1可以购买雷磁袋装ｐH标准缓冲液(粉剂)4．０0、6.8６、9.18 三包一套，按说明书使用，注意多次洗涤包装袋，保证袋中所有粉末转移到容量瓶中，新配制的3个标准缓冲液应放在冰箱中保存（４℃左右),有效期为3个月。
（实际使用时可以用新配制的标准缓冲液校准仪器后，测定过期的标准缓冲液，如果ｐH值没有变化，可以延长有效期,一般不超过半年）。
３.１．1.２校准前，选３个约20mL的小烧杯分别取约15mＬ标准缓冲液(溶液的高度要能浸泡电极的玻璃探头),预热到2５℃±1℃，此溶液一次性使用。
3.1.２校准前设置3.1.２.1开机：短按【退出】键,等待３～５秒，预热30ｍin。
3．1.２.2短按【设置】键,当前MＴC温度值开始闪烁,按【上】或【下】键,调节温度至25℃。
３.1.2.3 按【读数】键确认。
3.1．2.4 随后仪器预置的缓冲液组开始闪烁,使用【上】或【下】键,选择pH值为6．86、4．01、９.18的标准缓冲液组。
３.1.2.4 按【读数】键确认，仪器随后返回测量状态。
3.1.2.5长按【读数】键,使显示屏上显示自动终点【A】或手动终点【】,通常选用自动判定终点模式【A】。
３．１.3校准(三点校准)3.1.３．1零点校准（定位）a.将pH电极从保存液（3moｌ/L KCl）中取出,用纯水仔细冲洗电极的敏感膜和电极杆，再用滤纸轻轻吸水分，不要用滤纸摩擦玻璃膜。
梅特勒-托利多在线PH计校验规程1总那么：1．1主题容与适用围:本规程规定了梅特勒-托利多PH计的维护检修，投运极其平安考前须知的具体技术要求和实施程序。
本规程采用于化工装置中在线使用的梅特勒-托利多电极4250型PH计。
1．2根本工作原理：溶液的PH值：在化学上，定义是把溶液的氢离子浓度取负对数，即PH=﹣㏒[H+]PH值受温度的影响，在一定的温度〔20℃〕下，[H+]•[OH-]=10﹣14围在0～14之间，小于7为酸性，7为中性，大于7是碱性。
1．3对PH计维修人员要求：PH计维修人员应具备如下条件：a、熟悉本规程说明书等相关技术资料。
b、熟悉工艺流程，了解PH计的作用。
c、必须具有中专以上文化程度，有一定的PH计使用维修根底知识；d、能够正确使用测试仪器。
e、对仪表常见故障具有分析判断和处理能力。
f、禁止修改密码，一般只允许进入通用操作组和维护组，禁止进入功能模块组。
2使用前的准备2.1本说明适用于梅特勒-托利多仪器〔〕过程检测部销售的在线pH电极。
2.2翻开包装前请检查包装是否有损坏。
如果外包装已破损，请不要继续翻开包装物，立即与运输部门和梅特勒-托利多公司联系，运输方代表到场后共同翻开包装检验电极是否损坏，建议拍照取证。
2.3如外包装完好但电极损坏请立即和梅特勒-托利多公司联系。
并将电极连同质保卡、说明书以与原包装寄回梅特勒-托利多公司。
2.4使用前请仔细阅读电极的使用说明书。
2.5观察PH电极敏感膜球泡是否有液体，如没有充满液体或有气泡应轻轻甩动电极使球泡充满液体，没有气泡。
3电极校准时的考前须知3.1校准时请注意采用新鲜的缓冲液。
如使用由梅特勒-托利多生产的缓冲液，当缓冲液褪色后即失效，不可使用。
如使用NIST系列〔用户自配的国标系列〕缓冲液，建议配制后一周使用。
其余缓冲液请参照具体使用说明。
3.2电极在缓冲液中放置1分钟再进展后续操作。
3.3注意在变送器中选择正确的缓冲液系列，参见仪表使用说明书。
内容1.目的：建立一个梅特勒T50全自动电位滴定仪使用维护与校准标准操作规程。
2.范围：本规程适用于梅特勒T50自动电位滴定仪的操作。
3.责任者：操作员对实施本规程负责，质控部主任、质量管理部经理承担监督责任。
4.程序：4.1 实验前准备和开机4.1.1根据不同反应类型选择相应的电极（如普通酸碱滴定用DGi111-SC、非水滴定用DGi113-SC）。
4.1.2装入滴定液、搭好装置。
接通主机、触摸屏和打印机的电源开关。
4.1.3待主机自检完毕后、仪器自动识别电极，触屏两侧有四个附加按键，Reset 为重置键，可中断所有正在进行的任务， i 为信息键，可调出相应屏幕内容交互式在线帮助，其余两个键均为起始位回到主界面。
4.1.4在主界面上选择【手动操作】→【滴定管】→【冲洗】，输入循环次数，按【开始】冲洗滴定管管路，同时排除管路中的气泡。
在所有冲洗循环完成后，点击【确定】重新返回手动操作界面，点击起始位按键，回到主界面。
4.2方法编辑和分析4.2.1标准液方法的编辑4.2.1.1在主界面上选择【方法】→【新建】。
选择标识号为00007 Titer with EQP的模板滴定度【滴定（等当点滴定）】,下面以0.1mol/L高氯酸滴定液的标定为例。
4.2.1.2选择【样品（滴定度）】，显示参数，选择输入，在【滴定剂】项下选、0.1mol/L，按【确定】退出。
择HClO44.2.1.3选择【搅拌】，显示参数，在【转速】输入30%（一般选择默认值即可）、在【耗时】输入搅拌的时间，一般根据样品的溶解度选择合适的搅拌时间，按【确定】退出。
4.2.1.4选择【滴定（等当点滴定）】，显示参数。
、【浓度】项下输入4.2.1.4.1点击【滴定剂】，在【滴定剂】项下选择HClO40.1mol/L，按【确定】退出。
4.2.1.4.2点击【电极】，在【类型】项下选择pH、【电极】项下选择DG113-SC、【单位】项下选择mv，按【确定】退出。

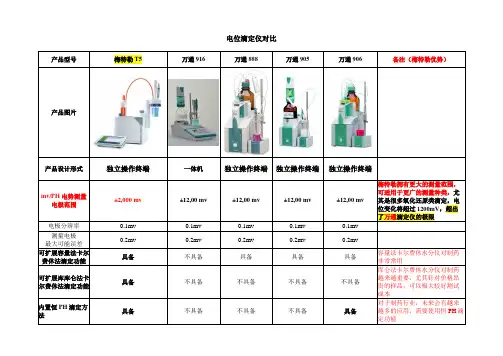

电位滴定仪对比产品型号梅特勒T5万通916万通888万通905万通906备注（梅特勒优势）产品图片产品设计形式独立操作终端 一体机独立操作终端 独立操作终端 独立操作终端mv/PH 电势测量电极范围 ±2,000 mv ±12,00 mv ±12,00 mv ±12,00 mv ±12,00 mv梅特勒拥有更大的测量范围，可适用于更广的测量种类，尤其是很多氧化还原类滴定，电位变化将超过1200mV ，超出了万通滴定仪的极限 电极分辨率 0.1mv 0.1mv 0.1mv 0.1mv 0.1mv 测量电极 最大可能误差 0.2mv 0.2mv 0.2mv 0.2mv 0.2mv可扩展容量法卡尔费休法滴定功能 具备不具备具备具备具备容量法卡尔费休水分仪对制药非常常用可扩展库库仑法卡尔费休法滴定功能 具备 不具备 不具备 不具备 不具备库仑法卡尔费休水分仪对制药越来越重要，尤其针对价格昂贵的样品，可以极大较好测试成本内置恒PH 滴定方法具备 不具备 不具备 不具备 具备对于制药行业，未来会有越来越多的应用，需要使用恒PH 滴定功能标配密闭滴定杯标配密封滴定杯无无无无万通只可能用卡尔费休的滴定杯实现全密闭滴定，但完全密闭的玻璃滴定杯非常昂贵且实验过程中更换样品杯很不方便，普通电极架无法密封滴定台采用防腐蚀材料设计，不会生锈，每次更换滴定杯，不需要移动滴定台和挪动玻璃电极等，安全方便梅特勒滴定台采用防腐蚀材料设计，不会生锈，每次更换滴定杯，不需要移动滴定台和挪动玻璃电极等，安全方便万通滴定台采用金属材料，不耐如实，容易生锈，且更换滴定杯时需要上下挪动滴定台，玻璃电极等都插在滴定台上，尤其是生锈后，挪动困难，非常容易出现用力过大而损坏电极的情况，尤其针对制药行业冰醋酸非水滴定，滴定台腐蚀会更严重。
梅特勒滴定台设计，更加安全，方便，不易损坏电极。
滴定管分辨率（10ml为例）0.5 uL 1.0 uL 0.5 uL 1 uL 0.5 uL滴定管智能芯片封装在防腐蚀外壳中，不会受到机械、化学损坏梅特勒滴定管智能芯片封装在防腐蚀外壳中，不会受到机械、化学损坏万通智能芯片，直接暴露在外，容易受到机械、化学损坏，容易损坏，损坏后数据则完全丢失梅特勒滴定管智能芯片封装在防腐蚀外壳中，不会受到机械、化学损坏，更加安全，稳定标配密闭滴定杯标配密封滴定杯无无无无万通只可能用卡尔费休的滴定杯实现全密闭滴定，但完全密闭的玻璃滴定杯非常昂贵且实验过程中更换样品杯很不方便，普通电极架无法密封防扩散滴定头，是否可以永久使用是，可永久使用梅特勒的防扩散滴定头,采用超细的多次转折通路设计,能够完全避免管内滴定剂与外部待测液体之间的扩散，大量梅特勒用户几十年的实际应用使用情况，包括正大天晴多年来大量的滴定实验结果一直稳定，都是最好的证明。
1、技术参数1.1测量范围：pH 0.00~14.00；-1999~1999mV；0~100℃1.2分辨率：0.01ph；1mV；0.1℃1.3电源：220V/50Hz，9V/DC1.4尺寸/重量：200×175×52mm/0.6kg1.5环境条件：环境温度：5~40℃；相对湿度：5%~80%2、操作规程2.1 校准2.1.1 缓冲溶液组pH计可进行1，2或3点校准，如果使用仪表内置的标准缓冲液组，在校准过程中，仪表能够自动识别标准缓冲溶液的pH值。
仪表内置四组标准缓冲溶液组：对于每一组缓冲液，自动温度补测程序都已固化在仪表中（见附录）。
2.1.2 校准设置：短按设置键，当前MTC温度值闪烁，按读数键确定。
当前预置缓冲液组闪烁，使用▲或▼键来选择使用的缓冲液组，按读数键确认。
2.1.3 一点校准2.1.3.1 将电极放入缓冲液中，并按校准键开始校准，校准和测量图标将同时显示。
在信号稳定后仪表根据预选终点的方式自动终点（显示屏显现 ）或按读数键手动终点（显示屏显现）。
2.1.3.2 按读数键后，仪表显示零点和斜率，然后自动退回到测量画面。
注意：当进行一点校准时，只有零点被调节。
如果电极之前进行过多点校准，它的斜率会被保存。
否则理论斜率，即-59.16mV/pH被采纳。
长按校准键，仪表将显示斜率和零点值，然后仪表退回到测量画面。
2.1.4 两点校准2.1.4.1 按2.1.3.1中所述执行一点校准。
仪表自动终点或手动终点后，请不要按读数键，否则将退回测量状态。
2.1.4.2 用去离子水冲洗电极。
2.1.4.3 将电极放入下一个校准缓冲液中，并按校准键开始下一点校准。
在信号稳定后仪表根据预选终点方式自动终点或按读数键手动终点。
按读数键后，仪表显示零点和斜率，同时保存校准数据，然后自动退回到测量画面。
2.1.5 三点校准：如2.1.4一样进行3点校准。
注意：推荐使用温度探头或带内置温度探头的电极。
梅特勒Delta 320 pH计操作规程食品伙伴网（2006-05-15）一、技术参数1.测量范围：0.00-14.00pH；分辨率：0.01pH；精度：±0.01pH2.mV测量范围：±1999；精度：±13.温度范围：0-99.5/100℃ ；温度补偿：0-手动99.5/自动100℃4.pH校准点：3点选2点5.有电极状态显示与斜率显示二、主要特点1.采用微处理器控制，性能稳定，断电后亦能长时间保存关机前的设置2.可选自动或手动判断终点，结果的重复性更好3.可选自动或手动温度输入方式，与电极配套更灵活4.配备的参比电极接口方便参比电极与pH电极同时使用5.三组标准缓冲液包括国内最常用的缓冲液组三、仪器介绍Delta320pH计采用双行液晶显示屏，同时显示温度和pH值或mV值。
该仪表具有自动及手动温度补偿、自动缓冲液识别、自动终点判别等诸多高级优点，是物超所值的典范。
仪表还包含参比插孔，令电极选择更加灵活。
Delta320选配坚固耐用的LE438三合一凝胶电极。
该电极采用特殊材料敏感膜，机械强度好、接触面大、无需保养，因此测量迅速、范围宽、碱误差小。
其卓越性能使每台pH计的功能都发挥到极致。
四、操作规程1 Scope 范围：本规程适用于DELTA320型pH计的操作2 样品测定Procedures 步骤：2．1 以旋转的方式把pH电极从保存液中拔出。
2．2 将pH电极用蒸馏水清洗后，将pH电极头浸入待测样品中（4cm）并搅拌30秒进行清洗。
2．3 将pH电极和温度探棒浸入待测样品约（4cm），并使样品处于均匀搅拌状态，按READ鍵，启动测定过程，小数点会闪动。
停几分钟让pH电极读数稳定。
2．4 将显示静止在终点数值上按READ鍵。
2．5 测量后，将电极用蒸馏水清洗，旋入保存液中。
2．6 启动一个新的测定过程，按READ鍵。
3 Note 注意：3．1 测量时，温度探头要靠近pH电极。
