辐射防护手册第一分册第一章:辐射概述1.1辐射的种类和来源辐射是指一种能量或粒子以波动或粒子的形式传输并传播的过程。
主要分为电磁辐射和离子辐射两类。
电磁辐射包括可见光、红外线、紫外线、微波等,而离子辐射则包括阿尔法射线、贝塔射线、伽马射线和中子辐射等。
辐射源包括自然辐射和人工辐射。
自然辐射来自太阳、地壳和空气中的气体等,人工辐射则来自医疗设备、工业生产、核能产业等。
1.2辐射的影响与危害适量的辐射对生物体是有益的,例如可产生维生素D、促进生长等。
然而,过量的辐射对人体健康和环境造成严重危害。
辐射能破坏生物体的细胞结构,引起基因突变和遗传变异,还可能导致癌症、皮肤病、生殖问题等。
1.3辐射防护的重要性辐射防护是保护人类和环境免受辐射危害的重要手段。
它依靠一系列防护措施来减少辐射的接触和传播,包括个人防护、环境防护和设备防护等。
第二章:辐射防护基础知识2.1辐射剂量和剂量率辐射剂量是辐射能量沉积在物质中的有效剂量,常用单位为西弗(Sv)。
辐射剂量率则是单位时间内所受到的辐射剂量,单位为西弗/小时(Sv/h)。
2.2辐射防护标准和限值辐射防护标准是用来规定辐射工作场所人员辐射剂量的限制,以确保其不超过国际辐射安全限值,保障人体健康。
常用的限值包括年剂量限值、月剂量限值和日剂量限值等。
2.3辐射防护设备和工具为了降低辐射对人体的影响,可以采取各种设备和工具进行辐射防护。
常见的设备包括防护墙、防护衣、防护眼镜等。
第三章:个人辐射防护3.1个人防护措施个人防护是指个人使用防护装备和工具来降低辐射对自身的影响。
例如,医务人员在接触放射性物质时应佩带防护手套,穿戴防护衣等。
3.2个人辐射剂量监测对于需要长时间接触辐射源的人员,应进行个人辐射剂量监测。
监测方法包括佩戴个人剂量仪和定期检查等。
第四章:环境辐射防护4.1环境辐射监测为了了解环境中的辐射水平,可以进行环境辐射监测。
常见的监测方法包括空气监测、水质监测和土壤监测等。
电磁辐射环境安全防护常识手册早在两千多年前,人们就发现了电现象和磁现象。
现今,无论人类生活、科学技术活动以及物质生产活动都已离不开电。
电的应用,不仅极大地改变了工业生产的面貌,还使人们享受到了家用电器带来的便利。
以发电、输电、变电、配电为主要内容的电力工业和制造发电机、电动机、变压器、电线电缆等的电气设备工业,以电磁波的发射和接收为主要内容的无线通信、广播、电视、雷达等产业,以磁力应用为主要内容的磁记录技术、磁浮列车技术等迅速发展起来,成为现代社会的标志。
本手册从电磁学原理及其应用出发,以日常生活中常见的电磁设施为主要对象,采用问答的形式就电磁应用对环境的影响进行了解释,意在引导人们正确对待和使用电磁设备(设施)。
现代人的生活已离不开电第一篇电磁学原理1.1什么是电荷?电是实物的一种属性。
古代就已观察到“摩擦起电”现象,并认识到电有正负两种,同种相斥,异种相吸。
当时因不了解电的本质,认为电是附着在物体上的,因而称它为电荷,并把显示出这种斥力或吸力的物体称为带电体。
习惯上有时也把带电体本身简称为电荷(如运动电荷、自由电荷等)。
通过摩擦或静电感应方法之所以会使宏观物体显示出带电性质,是由于各种宏观物体都是由原子(或分子)组成的,而原子是由带负电荷的电子和带正电荷的质子与不带电荷的中子组成的原子核所构成的。
电荷是带电基本粒子的内在特性之一。
1.2什么是电场?电场是传递电荷与电荷间相互作用的物理场。
电荷周围总有电场存在;同时电场对场中其他电荷又有力的作用。
任何带电体的周围空间中都存在着由电荷激发产生的电场。
带电体上的电荷分布如果是不随时间变化的静止电荷,其周围空间中的电场分布也是不随时间变化的电场,称为静电场。
电场分布随时间作周期性变化的电场,称为交变电场。
1.3什么是电场强度?电场强度表示电场强弱和方向的物理量。
电场强度是矢量,和距离的平方成反比,随着距离的增加,电场强度衰减得很快。
1.4什么是磁场?磁场是传递运动电荷或电流之间相互作用的物理场,由运动电荷或电流产生,同时对场中其他运动电荷或电流发生力的作用。
CMA(中国计量认证)资质要求1.基本内容(1)CMA是China Metrology Accreditation(中国计量认证/认可)的缩写。
取得实验室资质认定(计量认证)合格证书的检测机构,可按证书上所批准列明的项目,在检测(检测、测试)证书及报告上使用CMA标志。
(2)实验室资质认定(计量认证)分为两级实施。
一个为国家级,由国家认证认可监督管理委员会组织实施;另一个为省级,由省级质量技术监督局负责组织实施,具体工作由计量认证办公室(计量处)承办。
不论是国家级还是省级,实施的效力均是完全一致的,不论是国家级还是省级认证,对通过认证的检测机构在全国均同样法定有效,不存在办理部门不同效力不同的差异。
(3)根据计量认证管理法规规定,经计量认证合格的检测机构出具的数据,用于贸易的出证、产品质量评价、成果鉴定作为公证数据具有法律效力。
未经计量认证的技术机构为社会提供公证数据属于违法行为,违法必究。
(4)中国已通过计量认证的检测机构已覆盖了农、渔、林、机械、邮电、化工、轻工、电工、冶金、地质、交通、城建环保、安全防护、水利等行业、部门,已开比较齐全的检测门类。
2.认可的区别(1)实验室资质认定(计量认证)是法制计量管理的重要工作内容之一。
对检测机构来说,就是检测机构进入检测服务市场的强制性核准制度,即:具备计量认证资质、取得计量认证法定地位的机构,才能为社会提供检测服务。
(2)国家实验室认可是与国外实验室认可制度一致的,是自愿申请的能力认可活动。
通过实验室国家认可的检测技术机构,证明其符合国际上通行的校准和/或检测实验室能力的能用要求。
计量认证CMA和实验室认可CNAS的主要区别3.认证检测流程对检测机构的认证是严格按照省或国家计量认证工作程序规定进行。
大致可以分为以下几个主要步骤:(1)向省或国家计量认证办公室提交计量认证申请资料(包括:质量手册、程序文件等);(2)省或国家计量认证办公室对申请资料进行书面审查;(3)通过书面审查,依据计量认证的评审准则,由省或国家计量认证办安排委托技术评审组进行现场核查性评审;(4)通过现场评审,符合准则要求的检测机构,由省或国家质量技术监督局核发计量认证证书、计量认证机构印章,并上互联网公布。

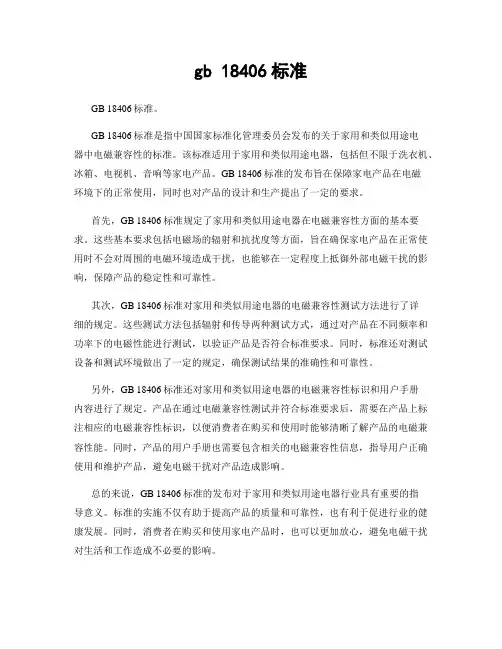

gb 18406标准GB 18406标准。
GB 18406标准是指中国国家标准化管理委员会发布的关于家用和类似用途电器中电磁兼容性的标准。
该标准适用于家用和类似用途电器,包括但不限于洗衣机、冰箱、电视机、音响等家电产品。
GB 18406标准的发布旨在保障家电产品在电磁环境下的正常使用,同时也对产品的设计和生产提出了一定的要求。
首先,GB 18406标准规定了家用和类似用途电器在电磁兼容性方面的基本要求。
这些基本要求包括电磁场的辐射和抗扰度等方面,旨在确保家电产品在正常使用时不会对周围的电磁环境造成干扰,也能够在一定程度上抵御外部电磁干扰的影响,保障产品的稳定性和可靠性。
其次,GB 18406标准对家用和类似用途电器的电磁兼容性测试方法进行了详细的规定。
这些测试方法包括辐射和传导两种测试方式,通过对产品在不同频率和功率下的电磁性能进行测试,以验证产品是否符合标准要求。
同时,标准还对测试设备和测试环境做出了一定的规定,确保测试结果的准确性和可靠性。
另外,GB 18406标准还对家用和类似用途电器的电磁兼容性标识和用户手册内容进行了规定。
产品在通过电磁兼容性测试并符合标准要求后,需要在产品上标注相应的电磁兼容性标识,以便消费者在购买和使用时能够清晰了解产品的电磁兼容性能。
同时,产品的用户手册也需要包含相关的电磁兼容性信息,指导用户正确使用和维护产品,避免电磁干扰对产品造成影响。
总的来说,GB 18406标准的发布对于家用和类似用途电器行业具有重要的指导意义。
标准的实施不仅有助于提高产品的质量和可靠性,也有利于促进行业的健康发展。
同时,消费者在购买和使用家电产品时,也可以更加放心,避免电磁干扰对生活和工作造成不必要的影响。
总之,GB 18406标准的发布和实施,对于提升家用和类似用途电器产品的电磁兼容性水平,保障消费者的权益,推动行业的可持续发展具有积极的意义。
希望相关企业和机构能够严格遵守标准要求,不断提升产品的技术水平和市场竞争力,为消费者提供更加优质和可靠的家电产品。
机场电磁环境管理制度一、范围通信导航室根据民航规章、规范性文件和技术标准的相关要求,明确机场净空保护区域管理范围。
机场电磁环境保护区域包括设置在机场总体规划区域内的民用航空无线电台(站)和机场飞行区电磁环境保护区域两部分组成。
二、管理依据《中华人民共和国民用航空法》《民用机场管理条例》《中华人民共和国无线电管理条例》《中国民用航空无线电管理规定》《民用机场使用许可规定》《民用航空安全信息管理规定》《民用机场运行安全管理规定》《民用机场飞行区技术标准》《民用机场电磁环境保护区域划定规范与保护要求》《航空无线电导航台站电磁环境要求》《VHF、UHF航空无线电通信台站电磁环境要求》《仪表着陆系统(I1.S)技术要求》《甚高频全向信标(VOR)技术要求》《测距仪(DME)技术要求》《XX省无线电管理条例》《XX省民用机场净空和民用航空电磁环境保护规定》《运输机场净空区域内建设项目净空审核管理办法》三、目的制定建立电磁环境管理制度和电磁环境保护区域的巡视检查制度,明确通信导航室与XX省无线电管理委员会办公室管理处的定期协调机制和报告程序。
通过上述制度和管理程序的落实,确保机场电磁环境、民用航空无线电台站正常和维护民用航空无线电波秩序。
四、安全责任制组织机构通信导航室成立电磁环境管理负责小组,负责电磁环境管理具体组织实施。
职责建立机场电磁环境保护区巡检制度,发现有影响航空电磁环境的行为,立即报告民航XX监管局及XX省无线电管理委员会办公室管理处。
发现机场电磁环境保护区域内民用航空无线电台(站)频率受到干扰时,立即报告安全管理部,无法消除的,立即通报XX省无线电管理委员会办公室管理处。
通信导航室严格落实安全监督检查机制,负责机场总体规划区域内的民用航空无线电台(站)和机场飞行区电磁环境保护区域的巡视监督检查工作。
配合XX省无线电管理委员会办公室管理处及XX机场公安局负责电磁环境保护突发事件的处置。
五、协调机制通信导航室与XX省无线电管理委员会办公室管理处召开协调会每年不少于1次,会议内容形成正式文件下发。
我国现行的电磁兼容标准(EMC) 标准代号标准名称对应国际/国外标准GB/T4365-1996 电磁兼容术语 IEC50、IEC161(90)GJB76-85 电磁干扰和电磁兼容性名词术语--GB/T6113-1995 无线电干扰和抗扰度测量设备规范--GB 3907-83* 工业无线电干扰基本测量方法--GB 4859-84*电气设备的抗干抗扰度性基本测量方法--GB/T15658-1995 城市无线电噪声测量方法--GB8702-88 电磁辐射防护规定--GB/T13926.1-92工业过程测量和控制装置的电磁兼容性总论--GB/T13926.2-92工业过程测量和控制装置的电磁兼容性静电放电要求--GB/T13926.3-92工业过程测量和控制装置的电磁兼容性辐射电磁场要求--GB/T13926.4-92工业过程测量和控制装置的电磁兼容性电快速瞬变脉冲群要求--GB/T 14431-93无线电业务要求的信号/干扰保护比和最小可用场强--GB4824-1996工业、科学和医疗(ISM)射频设备电磁骚扰特性的测量方法和限值CISPRII(90)GB4343-1995家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值CISPR14(93)GB4343.2-1999电磁兼容家用电器、电动工具和类似器具的要求第2 部分:抗扰度-产品类标准CISPR14-2:1997GB/T6113-1995 无线电干扰和抗扰度测量设备规范-- GB/T6113.2-1998 无线电干扰和抗扰度测量方法-- GB/T17618-1998 信息技术设备抗扰度限值和测量方法CISPR24(97)GB/T17619-1998 机动车电子器组件的电磁辐射抗扰性限值和测量方法GB/T17624.1-1998 电磁兼容综述电磁兼容基本术语和定义的应用与解释IEC61000-1-1GB17625.1-1998低压电气及电子设备发出的谐波电流限值(设备每相输入电流<16A)IEC61000-3-2(1995)标准代号标准名称对应国际/国外标准GB17625.2-1999电磁兼容限值对额定电流不大于16A 的设备在低压供电系统中产生的电压波动和闪烁的限制--GB/T17626.1-1998 电磁兼容试验和测量技术抗扰度试验总论IEC61000-4-1(1992)GB/T17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验IEC61000-4-2(1995)GB/T17626.3-1998 电磁兼容试验和测量技术射频电磁场抗扰度试验IEC61000-4-3(1995)GB/T17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验IEC61000-4-4(1995)GB/T17626.5-1999 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验--GB/T17626.6-1998 电磁兼容试验和测量技术射频场感应的传导抗扰度IEC61000-4-6(1996)GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则IEC61000-4-7(1991)GB/T17626.8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验IEC61000-4-8(1993)GB/T17626.9-1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验IEC61000-4-9(1993)GB/T17626.10-1998 电磁兼容试验和测量技术阻屁振荡磁场抗扰度试验IEC61000-4-10(1993)GB/T17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验IEC61000-4-12(1995)GJB/Z17-1991 军用装备电磁兼容性管理指南-- GJB/Z25-1991 电子设备和设施的接地、搭接和屏蔽设计指南--GJB/Z54-1994 系统预防电磁能量效应的设计和试验指南--GJB/Z105-1998 电子产品防静电控制手册--GJB1210-1991 接地、搭接和屏蔽设计的实施-- GJB1389-1992 系统电磁兼容性要求--标准代号标准名称对应国际/国外标准GJB2079-1994 无线电系统间干扰的测量方法-- GJB2081-199487~108MHz 频段广播业务和108~137MHz 频段航空业务之间的兼容--GJB2926-1997 电磁兼容性测试试验室认可要求-- GJB3007-1997 防静电工作区技术要求--GJB151A-97军用电子设备和分系统电磁发射和敏感度要求--GJB152A-97军用电子设备和分系统电磁发射和敏感度测量--GB12190-90 高性能屏蔽室屏蔽效能的测量方法--GB6833.1-86* 电子测量仪器电磁兼容性试验规范总则-- GB6833.2-87*电子测量仪器电磁兼容性试验规范磁场敏感度试验--GB6833.3-87*电子测量仪器电磁兼容性试验规范静电放电敏感度试验--GB6833.4-87*电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验--GB6833.5-87*电子测量仪器电磁兼容性试验规范辐射敏感度试验--GB6833.6-87*电子测量仪器电磁兼容性试验规范传导敏感度试验--GB6833.7-87*电子测量仪器电磁兼容性试验规范非工作状态磁场干扰试验--GB6833.8-87*电子测量仪器电磁兼容性试验规范工作状态磁场干扰试验--GB6833.9-87*电子测量仪器电磁兼容性试验规范传导干扰试验--GB6833.10-87*电于测量仪器电磁兼容性试验规范辐射干扰试验--GB7343-87*10kHZ~30MHZ 无源无线电干扰滤波器和抑制元件抑制特性的测量方法--标准代号标准名称对应国际/国外标准GB7434-87*架空明线载波通信系统抗无线电广播和通信干扰的指标--GB7495-87 架空电力线路与调幅广播收音台的防护问距-- GB13613-92 对海中远程无线电导航台站电磁环境要求-- GB13614-92 短波无线电测向台(站)电磁环境要求-- GB13615-92 地球站电磁环境保护要求--GB13616-92 微波接力站电磁环境保护要求--GB13617-92 短波无线电收信台(站)电磁环境要求-- GB13618-92 对空情报雷达站电磁环境防护要求--GB/T13620-92卫星通信地球站与地面微波站之间协调区的确定和干扰计算方法--GB9254-1998 信息技术设备的无线电骚扰限值和测量方法CISPR22(1997)GB17743-1999电气照明和类似设备的无线电干扰特性的限值和测量方法CISPR15(1996)*QJ 1211-870122;V06航天系统地面设施接地要求国内QJ 1213-870122;V06电磁屏蔽室屏蔽效能的测量方法国内*QJ 1539-880122;V751航天遥测系统的电磁兼容性要求和测量方法国内*QJ 1692-890122;V06航天系统地面设施电磁兼容性要求国内QJ 1693--890122;V06电子元器件防静电要求国内QJ 1760-89用频谱仪测量电磁干扰的方法国内标准代号标准名称对应国际/国外标准*QJ 1874-900122;V06接地、搭接和屏蔽的设计应用国内*QJ 1875-900122;V06静电测试方法国内QJ 1875A-980122;V06静电测试方法国内QJ 1950-900122;V06防静电操作系统技术要求国内QJ 2177-910122;V06防静电安全工作台技术要求国内QJ 2245-920122;V06电子仪器和设备防静电要求国内QJ 2256-920122;V06系统预防电磁能量效应的设计和试验指南国内QJ 2266-92 航天系统电磁兼容性要求国内0122;V06*QJ 2268-920122;V711地(舰)空导弹武器系统抗干扰性能要求国内QJ 2350-920122;V06电磁辐射敏感度的测试方法横电磁波传输室测量国内QJ 2892-970122;V06EMI 衬垫的测量与评价方法国内QJ 3035-980122;V27电子机柜电磁屏蔽要求和测试方法国内标准代号标准名称对应国际/*QJ 1874-900122;V06接地、搭接和屏蔽的设计应用国内*QJ 1875-900122;V06静电测试方法国内QJ 1875A-980122;V06静电测试方法国内QJ 1950-900122;V06防静电操作系统技术要求国内QJ 2177-910122;V06防静电安全工作台技术要求国内QJ 2245-920122;V06电子仪器和设备防静电要求国内QJ 2256-920122;V06系统预防电磁能量效应的设计和试验指南国内QJ 2266-920122;V06航天系统电磁兼容性要求国内*QJ 2268-920122;V711地(舰)空导弹武器系统抗干扰性能要求国内QJ 2350-920122;V06电磁辐射敏感度的测试方法横电磁波传输室测量国内QJ 2892-970122;V06EMI 衬垫的测量与评价方法国内QJ 3035-980122;V27电子机柜电磁屏蔽要求和测试方法国内。
电磁兼容实验室工作手册前言为了规范试验操作,提高实验室的试验效率和试验结果的精确度,减少工作失误和违反部门管理规定,特编制本指引。
本指以部门的各种管理制度和规范为依据,结合电磁兼容实验室的具体情况编写的,部分内容直接引用这些各种管理制度和规范,实验室工作人员应仔细阅读相关部门管理规定,从中了解更多的工作细节,使得工作更高效,更规范。
当本指引和部门管理制度和规范以及上级通知有出入时,以部门文件为准。
第一部分实验室样机测试操作规范一、试验前的准备与检查:1.打开PDM,了解清楚当天的测试任务,并看明计划表上的要求及结合样机情况,安排好各个项目测试的顺序,并写在白板上。
2.将样机的相关资料及计划表上的要求填写到试验原始记录表上,重要注意事项和特殊要求用醒目的字体。
3.检查样机铭牌及状态与流程卡、计划表上所述的是否一致;并判断此样机能否用来测试。
比如样机是否有毛细管、转接头、电控是否连接好线。
4.检查完毕后,在试验原始记录表的确认栏里打勾。
5.通知相关的研发人员、电控评价工程师、整机评价工程师,确认是否需要更换电控板,或者要现场跟进实验。
6.根据《作业指导书》及计划表上的要求,准备好在测试中需要用到的工具、仪器、工装等。
7.在拆卸样机时,拆下来的螺丝、铜螺母、电控合盖、接水盘、大手把放在先前准备好的零件盒里,必要时要用记号笔在这些零件上作标记,以免恢复样机原样时装错。
在测试时这些零件要放在对应样机的附近,当样机转到另一个测试室时,相应的零件要及时跟随着转移。
8.检查样机的内部结构是否符合计划表上的测试要求,检查室内、外机风轮是否正常运转,是否有断管,并判断此样机能否用来测试,如样机不能测试,要及时通知电控负责人。
9.选择适合的电源线和室内机连接线:(1)1匹机(20~26)分两种情况(a)没有电辅热都用1.0m㎡。
(b)有电辅热都用1.5m㎡。
(2)2匹机(30~51)分体机不论是否有电辅热都用1.5 m㎡。
电磁兼容技术手册第一章介绍电磁兼容(Electromagnetic Compatibility,简称EMC)是指在特定的电磁环境中,电子设备能够正常运行,同时不对其周围的其他设备或系统产生不可接受的电磁干扰。
为了确保设备之间的电磁兼容性,技术手册扮演着重要的角色。
本手册旨在提供关于电磁兼容技术的详细信息和实用指南。
第二章 EMC基础知识2.1 电磁辐射电磁辐射是指电子设备在操作过程中产生的电磁波向周围空间传播的现象。
这些电磁波会传播到其他设备中,可能引起干扰或损害其正常运行。
在本章中,我们将介绍电磁辐射的原理、测量方法和控制措施。
2.2 电磁感应电磁感应是指电子设备由于周围环境中的电磁场变化而产生的电磁干扰。
这种干扰可能会导致设备操作不稳定或引起故障。
本章将探讨电磁感应的原理、测量方法和抑制技术。
第三章 EMC测试与评估3.1 EMC测试方法EMC测试是评估设备的电磁兼容性的关键步骤。
在本章中,我们将详细介绍常见的EMC测试方法,包括辐射测试和传导测试。
同时,还会提供测试设备和测试环境的要求。
3.2 EMC评估标准为了确保设备的电磁兼容性,各国和行业建立了一系列的电磁兼容性标准。
在本节中,我们会列举并详细解释一些常见的EMC标准,如CISPR、IEC和FCC等。
第四章 EMC问题分析与解决4.1 故障分析方法当设备出现电磁兼容性问题时,及时准确地分析故障原因是解决问题的关键。
本章将介绍一些常用的故障分析方法,如频谱分析、射频干扰源定位等。
4.2 EMC问题解决技术针对不同的电磁兼容性问题,我们可以采取不同的解决技术。
本章将介绍一些常见的EMC问题解决技术,如滤波器的应用、屏蔽技术和接地技术等。
第五章 EMC设计指南5.1 PCB布局与布线在电子设备设计中,合理的PCB(Printed Circuit Board)布局和布线对于提高电磁兼容性至关重要。
本章将提供一些建议和指南,帮助工程师设计EMC友好的PCB。
电磁辐射环境保护管理办法电磁辐射环境保护管理办法第一章总则第一条为了规范电磁辐射环境保护管理行为,保护人民群众的身体健康和生态环境的稳定,制定本办法。
第二条本办法适合于我国境内的电磁辐射环境保护管理活动。
第三条电磁辐射环境保护管理应遵循预防为主、科学管理、全面监控的原则。
第四条电磁辐射环境保护管理的核心目标是减少电磁辐射对人体和环境的危害,保障人民群众的健康和生态环境的安全。
第二章电磁辐射环境保护管理责任第五条国家电磁辐射环境保护部门负责制定电磁辐射环境保护管理政策和标准,并对全国范围内的电磁辐射环境保护工作进行指导和监督。
第六条地方政府应当设立电磁辐射环境保护管理机构,并负责制定本地区的电磁辐射环境保护管理措施,组织实施并进行监督检查。
第七条电磁辐射源管理单位应当建立健全电磁辐射环境保护管理制度,制定并执行相应的工作方案,确保电磁辐射源的安全使用和合理布局。
第八条监测机构应当具备相应的技术能力和监测设施,负责对电磁辐射环境进行监测和评估,并提供相关数据和信息。
第九条电磁辐射环境保护管理部门应当加强对相关行业和单位的宣传教育,提高公众的电磁辐射环境保护意识,引导公众科学合理地使用电磁辐射设备。
第三章电磁辐射环境保护措施第十条电磁辐射源管理单位应当采取技术措施,减少电磁辐射的发射功率和辐射范围,确保辐射水平不超过国家规定的标准。
第十一条电磁辐射源管理单位应当加强设备维护和检修,确保设备的工作状态良好,防止发生辐射泄漏事故。
第十二条监测机构应当按照国家标准对电磁辐射环境进行监测,及时发现和处理辐射超标情况,并向相关部门报告。
第十三条地方政府和相关部门应当加强对电磁辐射环境的管理和监督,严格落实电磁辐射环境保护措施,防止电磁辐射对人体和环境造成危害。
第四章法律责任第十四条违反本办法规定,未履行电磁辐射环境保护管理责任的,由国家电磁辐射环境保护部门或者地方政府责令改正,可以处以罚款,并可以采取其他限制措施。
电磁环境常识手册上海市辐射环境监督站编二〇〇八年一月前言早在两千多年前,人们就发现了电现象和磁现象。
现今,无论人类生活、科学技术活动以及物质生产活动都已离不开电。
电的应用,不仅极大地改变了工业生产的面貌,还使人们享受到了家用电器带来的便利。
以发电、输电、变电、配电为主要内容的电力工业和制造发电机、电动机、变压器、电线电缆等的电气设备工业,以电磁波的发射和接收为主要内容的无线通信、广播、电视、雷达等产业,以磁力应用为主要内容的磁记录技术、磁浮列车技术等迅速发展起来,成为现代社会的标志。
本手册从电磁学原理及其应用出发,以日常生活中常见的电磁设施为主要对象,采用问答的形式就电磁应用对环境的影响进行了解释,意在引导人们正确对待和使用电磁设备(设施)。
在汇编过程中,我们得到了许多领导、专家和多年从事电磁学研究的学者的关心和支持,听取了他们提出的有益的意见和建议,在此谨表衷心感谢。
限于编者的水平,本手册难免存在不妥之处,恳请读者批评指正。
目录第一篇电磁学原理 41、什么是电荷? 42、什么是电场? 43、什么是电场强度? 44、什么是磁场? 45、什么是磁场强度? 46、什么是电磁感应? 57、什么是电磁场? 58、什么是电磁场强度? 59、什么是工频电场? 510、什么是工频磁场? 511、什么是电磁屏蔽? 5第二篇环境中的电场、磁场、电磁场 612、自然界存在电场吗? 613、自然界存在磁场吗? 614、自然界存在电磁场吗? 615、人为的电场、磁场、电磁场是如何产生的?716、家用电器会产生电磁场吗?717、我们有可能远离电磁场吗?718、什么叫电磁环境背景值?719、电磁环境背景值是如何获得的?720、为什么要在公园的草坪上测量电磁环境背景值721、上海市的电磁环境背景值是多少?8第三篇磁浮列车822、磁浮列车是怎样悬浮起来的?823、磁浮列车是怎样向前运行的?824、磁浮列车是怎样供电的?925、磁浮列车会向环境泄漏工频磁场吗?1026、磁浮列车产生的工频电场、工频磁场会影响轨道两侧附近的居住环境吗?1027、乘坐磁浮列车受年龄、性别的限制吗?1028、乘坐磁浮列车会影响手机正常通话吗?1029、乘坐磁浮列车会影响手表正常工作吗?1030、乘坐磁浮列车会影响收录机等电器的正常工作吗?10第四篇电场、磁场、电磁场限值标准1131、我国现行的工频电场、工频磁场、电磁场的限值标准有哪些?1132、我国制定电场、磁场、电磁场的限值标准的宗旨是什么?1133、我国工频电场、工频磁场环境限值标准是多少?1134、国际组织工频电场、工频磁场环境限值标准是多少?1135、其它国家和组织工频电场、工频磁场环境限值标准是多少?11第五篇电场、磁场、电磁场的测量1236、用什么仪器测量工频电场、工频磁场?1237、工频电场、磁场测量单位是怎样表示的?1238、工频电场、磁场的测量依据有哪些?1239、我国电磁场的测量依据有哪些?1240、磁浮列车现场监测是怎样布点的?1241、环境电磁场监测要注意什么?12第六篇环境中电场、磁场、电磁场管理与防护1342、我国电磁辐射法律法规有哪些?1343、我国环保部门对电磁环境是如何监督管理的?1344、对正常运行中的高压输电线路、变电站、磁浮列车、移动通信基站等,个人是否需要采取防护措施?1345、对家用电器产生的电场、磁场、电磁场是否需要采取防护措施?1446、如何减少家用电器的电场、磁场、电磁场的影响?14第一篇电磁学原理1、什么是电荷?电是实物的一种属性。
古代就已观察到“摩擦起电”现象,并认识到电有正负两种,同种相斥,异种相吸。
当时因不明了电的本质,认为电是附着在物体上的,因而称它为电荷,并把显示出这种斥力或吸力的物体称为带电体。
习惯上有时也把带电体本身简称为电荷(如运动电荷、自由电荷等)。
通过摩擦或静电感应方法之所以会使宏观物体显示出带电性质,是由于各种宏观物体都是由原子(或分子)组成的,而原子是由带负电荷的电子和带正电荷的质子与不带电荷的中子组成的原子核所构成的。
电荷是带电基本粒子的内在特性之一。
2、什么是电场?电场是传递电荷与电荷间相互作用的物理场。
电荷周围总有电场存在;同时电场对场中其他电荷又有力的作用。
任何带电体的周围空间中都存在着由电荷激发产生的电场。
带电体上的电荷分布如果是不随时间变化的静止电荷,其周围空间中的电场分布也是不随时间变化的电场,称为静电场。
电场分布随时间作周期性变化的电场,称为交变电场。
3、什么是电场强度?电场强度表示电场强弱和方向的物理量。
电场强度是矢量,和距离的平方成反比,随着距离的增加,电场强度衰减得很快。
4、什么是磁场?磁场是传递运动电荷或电流之间相互作用的物理场,由运动电荷或电流产生,同时对场中其他运动电荷或电流发生力的作用。
运动电荷或电流之间的相互作用是通过磁场和电场来传递的。
5、什么是磁场强度?磁场强度是表示磁场方向和强弱的矢量。
由于磁场是电流或运动电荷引起的,而磁介质在磁场中发生的磁化对磁场也有影响,因此磁场强度有两种表示法:磁感应强度矢量B 和磁场强度矢量H表示。
磁感应强度的单位为高斯(G),国际单位为特斯拉(T ,1T=10000G)。
磁场强度的电磁单位为安培/米(A/m)。
6、什么是电磁感应?电磁感应是指通过闭合回路面的磁通量发生变化而产生电动势的现象。
这样产生的电动势,称为“感生电动势”。
发电机就是根据电磁感应原理来产生电能的。
7、什么是电磁场?静止电荷在其周围空间产生电场,运动电荷(电流)在其周围空间同时产生磁场。
当频率很低时,电场和磁场是相互独立的,彼此没有联系。
当频率很高时,变化的电场与磁场可以相互转换且存在定量的波阻抗关系,而且可以脱离电荷或电流以波的形式向空间传播电磁能量。
所以,在高频情况下,电场和磁场是相互依存、相互转化的,这种情况下的电场和磁场统称为电磁场。
8、什么是电磁场强度?电磁波的电场和磁场都与传播方向垂直,电场和磁场互相垂直,并且同相位。
电磁波可以脱离电荷或电流以波的形式向空间传播电磁能量。
电磁波在空间中传播的能流密度由矢量S来描述,国际单位是瓦/平方米(W/m 2)。
9、什么是工频电场?电力系统的电源工作频率(简称工频)为50Hz(或60Hz),属于极低频(0~300Hz)范围。
工频电场就是频率是50 Hz(或60 Hz)的电场。
当电气设备接通市电时,其周围空间就形成了工频电场。
10、什么是工频磁场?工频磁场就是频率是50 Hz(或60 Hz)的磁场。
电气设备接通市电并工作时,其电流便在周围空间产生工频磁场。
11、什么是电磁屏蔽?为了避免外界电磁场对电或非电设备的影响,或者为了避免设备的电磁场对外界的影响,需要把这些设备放在封闭或近乎封闭的导电材料(软磁金属材料更佳)制成的外壳内,这种措施称为“电磁屏蔽”。
日常生活中,在钢筋混凝土的大楼内或电梯轿箱内,有时手机信号比较弱,就是因为钢筋或电梯的金属轿箱体屏蔽了手机信号。
因此,某些大楼内部布设了移动通信室内覆盖天线。
第二篇环境中的电场、磁场、电磁场12、自然界存在电场吗?卫星观测表明,在地球空域的对流层中,平均每24小时约有八百万次雷电现象,而向太空放电的雷闪,即“高空闪电”,每24小时将近十万次。
这些大规模的放电现象是正电场和负电场之间的绝缘层被电势击穿,同时产生的声光现象。
许多雷雨云中的电场强度在10万—40万V/m之间。
由此可见,自然界存在电场并且与我们的生活息息相关。
13、自然界存在磁场吗?自然界中的磁场是广泛存在的,地球,恒星(如太阳),星系(如银河系),行星、卫星,以及星际空间和星系际空间,都存在着磁场。
众所周知,在地球上任何地方放一个小磁针,让其自由旋转,当其静止时,磁针的N极总指向地理北极,这是由于地球周围存在着磁场,称为地磁场。
地磁场有大小和方向。
地表的磁场大约为0.5高斯(G)。
14、自然界存在电磁场吗?自然界的电磁场来自于地球的热辐射、太阳热辐射、宇宙射线、雷电等,是由自然界某些自然现象所引起的。
由于自然界发生某些变化,常常在大气层中引起电荷的电离,发生电荷的积累,当达到一定程度后引起火花放电。
火花放电频带极宽,可从几千赫兹到几百兆赫兹。
另外火山喷发、地震和太阳黑子活动都会产生电磁场。
在太阳黑子活跃期,其产生的电磁场可导致地球上无线电通信中断。
15、人为的电场、磁场、电磁场是如何产生的?人为的电场、磁场、电磁场是由电磁设备产生的。
变电站和高压输电线路会在其周围产生工频电场与磁场。
其它的人工电磁源主要包括:雷达、电视广播发送机、信息技术设备、医疗设备等。
16、家用电器会产生电磁场吗?各种家用电器——电视机、空调器、电冰箱、电风扇、洗衣机、组合音响、家用电脑、家庭影院在使用过程中会产生频率和大小不等的电磁场。
17、我们有可能远离电磁场吗?不可能。
在人类认识和利用电磁现象之前,基本生活在自然界产生的电磁场之中,包括地球自身的大地电场、大地磁场、大地与云层之间和云层之间由于闪电产生的雷电电磁场以及来自太阳和其他星球的电磁场。
认识电磁现象之后,电磁原理的应用为人类社会创造了巨大的物质文明,同时也把人类带进了一个充满人造电磁场的环境之中。
18、什么叫电磁环境背景值?电磁环境背景值亦称自然本底值,它反映自然环境的原始状态下的电磁场强度。
目前,在全球人为电磁源日益增多的今天,要寻找绝对没有人为产生的电磁场的区域是非常难做到的。
因此,环境背景值实际上只是一个相对的概念。
19、电磁环境背景值是如何获得的?电磁辐射环境背景监测点主要设置在地形较开阔的绿地内。
上海市目前设置了8个监测点,分别是上海动物园、浦东世纪公园、龙华烈士陵园、共青森林公园、嘉定孔庙、奉贤古华园、陆家嘴中心花园和人民公园。
测量项目为综合电场强度、工频电场强度和工频磁感应强度。
20、为什么要在公园的草坪上测量电磁环境背景值?测点应避开高层建筑物、树木、金属结构以及高压线等明显的用电设备,尽量选择空旷地方。
在城市里,公园里的草坪相对来说比较开阔,且位置较稳定,其下垫面受城市发展的影响较小,便于长期监测。
21、上海市的电磁环境背景值是多少?上海市的电磁环境背景值分别为,综合电场强度(0.1-3000MHz)0.10 0.91V/m ,工频电场强度0.05 0.19V/m ,工频磁感应强度17 118nT 。
第三篇 磁浮列车22、磁浮列车是怎样悬浮起来的?磁浮列车的技术方案有多种,上海的磁浮列车采用吸力悬浮方式。
上海磁浮列车整个车体的下部有一个弯曲部抱着轨道梁,弯曲部内侧设有导向和制动电磁铁、悬浮和牵引电磁铁。
轨道梁两侧设有导向制动轨,下方设有长定子铁芯和线圈。
当对悬浮电磁铁通电励磁使其产生磁场,与长定子铁芯产生相互吸引,整个列车就会向上吸起悬浮于轨道梁上。
