第一部分采煤工序工艺操作规范第一节单一综采工艺单一综采工艺，即单一综合机械化采煤工艺，是在单一薄煤层、中厚煤层或厚煤层采用机械破煤、装煤、运煤、液压支架支护的采煤工艺，包括大采高（采高＞3.5m）综合机械化采煤工艺。
单一综采工艺的主要工序为：割煤→移架→移刮板输送机→拉转载机→缩胶带输送机→支回端头和超前支柱。
其它重要工序为：刮板输送机运行、乳化液泵运行、采空区处理。
关键工序为割煤工序。
综采工作面的管理主要是顶板管理和机电设备的维护，顶底板是否平整，设备能否正常运转，主要取决于顶底板的平整度，割煤工序是保证工作面“两平”的关键，割煤工程质量直接影响移架、移刮板输送机等其它工序的工程质量。
各工序不是独立的，要相互配合，保证工作面的工程质量和安全。
各工序具体如下：一．割煤1．关键人：采煤机司机。
基本要求：（1）必须至少设正、副二个以上司机。
（2）必须熟悉掌握采煤机的性能及构造原理，熟悉操作规程，按机电设备完好标准维护保养采煤机，懂得采煤基本知识和本工作面作业规程。
（3）必须经过培训，取得合格证后方可持证上岗。
（4）在割煤前应准备好必备的工具、备品配件等。
2．关键点：保证顶底板割平。
3．关键环节：割煤过程。
要点如下：（1）要经常注意观察顶底板、煤层、煤质变化和刮板输送机载荷的情况，随时调整牵引速度及截割高度，保证顶底板割平，符合安全质量标准化要求，遇到特殊情况及时停机处理。
（2）要与工作面支架工、移刮板输送机工及顺槽转载机司机、胶带输送机司机等密切合作，按规定顺序开机、停机。
4．操作流程：准备、检查和处理→通知人员撤到安全地点→解除工作面刮板输送机的闭锁→发出开动刮板输送机的信号→刮板输送机空转→合采煤机的隔离开关，启动电动机空转→停止电动机→合上截割部齿轮离合器→打开水阀门喷雾及供水→发出起动信号→起动采煤机→检查滚筒旋转方向及摇臂调高情况→发出采煤机开动信号→缓慢加速牵引→割煤5．割煤标准（1）按直线割直煤壁，达到“两平”（顶板平、底板平），保证顶梁与顶板严密接触。
综采工作面放顶煤采煤工艺流程一、回采工艺流程采煤机采用端头斜切进刀，双向割煤，液压支架及时支护顶板。
采煤机上端头斜切进刀——正常下行割煤——移架——放顶煤——拉后部刮板输送机——采煤机返刀上行清浮煤（采煤机割煤至机头后）——推前部刮板输送机——上端头斜切进刀——进入下一循环。
（一）、采煤机割煤综放工作面采用端部斜切进刀单向割煤，其工序如下：采煤机下行割煤, 右滚筒割顶煤,左滚筒割底煤,行至工作面刮板机头割通煤壁,将右滚筒降下割底煤.反向将采煤机机身部底煤割尽,空刀上返清理浮煤,行至上部刮板机弯曲段,采煤机左滚筒升高割顶煤, 右滚筒割底煤,斜切进刀,待采煤机进入直线段后,将刮板机推直,采煤机割透煤壁后,将左滚筒降下割底煤,右滚筒升起割顶煤,采煤机下行开始下一个循环割煤。
（二）、移架由于工作面前后输送机采用机头平行布置方式，因而在工作面两端各设4架过渡支架，而过渡支架不能做到及时支护，即采煤机割煤后，过渡架必须在前部输送机机头推移后才能移架，因而造成工作面的基本支架和过渡架不能顺序前移，使得移架工序变得复杂，现将移架顺序描述如下（采煤机端部斜切进刀单向割煤）：（1）采煤机斜切进刀割透煤壁下行时，将机头两架过渡支架的支架护帮板挑起；采煤机下行完成割底煤进入正常割煤，滞后采煤机左滚筒（此时应滞后采煤机前滚筒2架将支架护帮板挑起）3架，顺序将基本架移一个步距，移架时应先收护帮板；直到工作面下端最后一架基本架。
当采煤机返机右滚筒到达距第一过渡架7米时，即将前部输送机机头推向煤壁（应保证逐架同时推）。
（2）机头推移后，将工作面下端过渡架（1～4#架）拉一个步距，移架的顺序为：先移2、3#架，后移1#架，再移4#架；（3）与此同时，当采煤机斜切进刀直线段时，前部输送机已经全长自下而上（或自上而下）推向煤壁，采煤机割透上端煤壁后，将上端4架过渡支架的护帮板挑起，及时支护顶煤。
采煤机下行割煤后顺序将机尾处四架过渡架向前移一个步距，移架的顺序为：先移中间两架过渡架，后移最后1架过渡架，再移前第四架过渡架，待采煤机出斜切进刀段后将刮板机机尾推至煤壁为下一个循环段斜切进刀做准备；过渡支架的移设是按上述移架顺序在特定时间内完成的；而基本支架的移设是由采煤机的割煤位置控制的。
综采工作面放顶煤采煤工艺流程一、回采工艺流程采煤机采用端头斜切进刀，双向割煤，液压支架及时支护顶板。
采煤机上端头斜切进刀——正常下行割煤——移架——放顶煤——拉后部刮板输送机——采煤机返刀上行清浮煤（采煤机割煤至机头后）——推前部刮板输送机——上端头斜切进刀——进入下一循环。
（一）、采煤机割煤综放工作面采用端部斜切进刀单向割煤，其工序如下：采煤机下行割煤, 右滚筒割顶煤,左滚筒割底煤,行至工作面刮板机头割通煤壁,将右滚筒降下割底煤.反向将采煤机机身部底煤割尽,空刀上返清理浮煤,行至上部刮板机弯曲段,采煤机左滚筒升高割顶煤, 右滚筒割底煤,斜切进刀,待采煤机进入直线段后,将刮板机推直,采煤机割透煤壁后,将左滚筒降下割底煤,右滚筒升起割顶煤,采煤机下行开始下一个循环割煤。
（二）、移架由于工作面前后输送机采用机头平行布置方式，因而在工作面两端各设4架过渡支架，而过渡支架不能做到及时支护，即采煤机割煤后，过渡架必须在前部输送机机头推移后才能移架，因而造成工作面的基本支架和过渡架不能顺序前移，使得移架工序变得复杂，现将移架顺序描述如下（采煤机端部斜切进刀单向割煤）：（1）采煤机斜切进刀割透煤壁下行时，将机头两架过渡支架的支架护帮板挑起；采煤机下行完成割底煤进入正常割煤，滞后采煤机左滚筒（此时应滞后采煤机前滚筒2架将支架护帮板挑起）3架，顺序将基本架移一个步距，移架时应先收护帮板；直到工作面下端最后一架基本架。
当采煤机返机右滚筒到达距第一过渡架7米时，即将前部输送机机头推向煤壁（应保证逐架同时推）。
（2）机头推移后，将工作面下端过渡架（1～4#架）拉一个步距，移架的顺序为：先移2、3#架，后移1#架，再移4#架；（3）与此同时，当采煤机斜切进刀直线段时，前部输送机已经全长自下而上（或自上而下）推向煤壁，采煤机割透上端煤壁后，将上端4架过渡支架的护帮板挑起，及时支护顶煤。
采煤机下行割煤后顺序将机尾处四架过渡架向前移一个步距，移架的顺序为：先移中间两架过渡架，后移最后1架过渡架，再移前第四架过渡架，待采煤机出斜切进刀段后将刮板机机尾推至煤壁为下一个循环段斜切进刀做准备；过渡支架的移设是按上述移架顺序在特定时间内完成的；而基本支架的移设是由采煤机的割煤位置控制的。

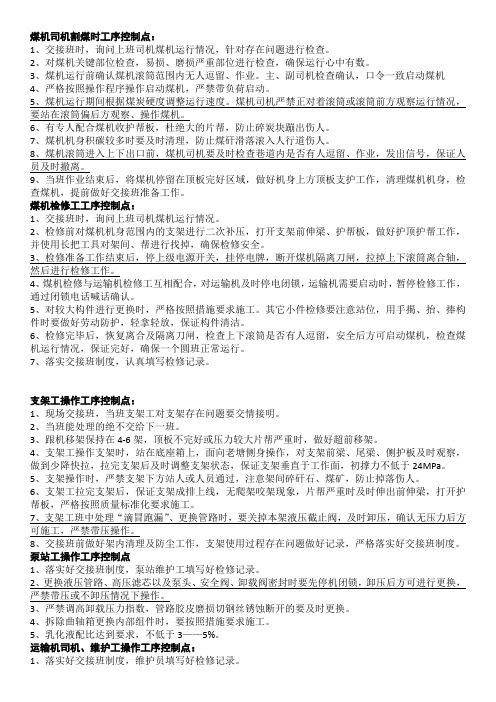

煤机司机割煤时工序控制点：1、交接班时，询问上班司机煤机运行情况，针对存在问题进行检查。
2、对煤机关键部位检查，易损、磨损严重部位进行检查，确保运行心中有数。
3、煤机运行前确认煤机滚筒范围内无人逗留、作业。
主、副司机检查确认，口令一致启动煤机4、严格按照操作程序操作启动煤机，严禁带负荷启动。
5、煤机运行期间根据煤炭硬度调整运行速度。
煤机司机严禁正对着滚筒或滚筒前方观察运行情况，要站在滚筒偏后方观察、操作煤机。
6、有专人配合煤机收护帮板，杜绝大的片帮，防止碎炭块蹦出伤人。
7、煤机机身积碳较多时要及时清理，防止煤矸滑落滚入人行道伤人。
8、煤机滚筒进入上下出口前，煤机司机要及时检查巷道内是否有人逗留、作业，发出信号，保证人员及时撤离。
9、当班作业结束后，将煤机停留在顶板完好区域，做好机身上方顶板支护工作，清理煤机机身，检查煤机，提前做好交接班准备工作。
煤机检修工工序控制点：1、交接班时，询问上班司机煤机运行情况。
2、检修前对煤机机身范围内的支架进行二次补压，打开支架前伸梁、护帮板，做好护顶护帮工作，并使用长把工具对架间、帮进行找掉，确保检修安全。
3、检修准备工作结束后，停上级电源开关，挂停电牌，断开煤机隔离刀闸，拉掉上下滚筒离合轴，然后进行检修工作。
4、煤机检修与运输机检修工互相配合，对运输机及时停电闭锁，运输机需要启动时，暂停检修工作，通过闭锁电话喊话确认。
5、对较大构件进行更换时，严格按照措施要求施工。
其它小件检修要注意站位，用手揭、抬、捧构件时要做好劳动防护，轻拿轻放，保证构件清洁。
6、检修完毕后，恢复离合及隔离刀闸，检查上下滚筒是否有人逗留，安全后方可启动煤机，检查煤机运行情况，保证完好，确保一个圆班正常运行。
7、落实交接班制度，认真填写检修记录。
支架工操作工序控制点：1、现场交接班，当班支架工对支架存在问题要交情接明。
2、当班能处理的绝不交给下一班。
3、跟机移架保持在4-6架，顶板不完好或压力较大片帮严重时，做好超前移架。
主要系统工作流程、采煤方法及回采工作流程1.采煤方法：6217工作面采煤方法采用走向长壁后退式全部垮落综合机械化采煤法。
2.回采工艺工作面采煤机（落煤、装煤）—刮板运输机（运煤）——破碎机（破大块）—转载机（运煤）—皮带输送机（运煤）3.工作面生产工序（1）割煤工序正常割煤工序为采煤机前滚筒割顶煤，后滚筒割底煤，采煤机双向割煤，每割一刀煤，支架溜子向前推移一个步距，完成一个循环，往返一次割两刀。
采煤机进刀方式采用端部斜切进刀。
具体为采煤机割通机头后，降低左滚筒割底煤，慢慢抬高右滚筒割顶煤，返回进行斜切进刀，直到煤机走完弯曲段进入溜子的直线段，然后向溜子机头方向依次将溜子推直，然后采煤机抬高左滚筒，降低右滚筒沿溜子机头方向割三角煤，割完三角煤后，采煤机抬高右滚筒，降低左滚筒，割机身煤返回，然后进行正常割煤，完成采煤机的进刀。
采煤机在机尾的进刀方式同机头进刀方式相同。
即：斜切进刀——推溜——割三角煤——拉架——采机通长割煤——推溜六个过程。
（2）移架工序及方法采用本架操作、追机移架方式拉架，拉架以滞后采机后滚筒3—4 个架为准（顶板破碎时应追机作业），拉移步距为800mm。
具体方法为：收侧护板—收护帮板—降架—拉架—升架—打出护帮板—打出侧护板。
（3）推溜方式采用手动推溜，推溜时应滞后采煤机后滚筒12—15架，并且推移千斤顶同时逐次推出，推移步距要稳。
并随时调整运输机，使之处于平、直、稳得运行状态，推移完毕，操作手把至于零位，运输机弯曲长度不小于18米。
4.采煤工艺说明（1）落煤方式：采煤机的割煤方式为双向割煤，前滚筒割顶煤，后滚筒割底煤，往返一次割两刀。
（2）装煤方式：采煤机的装煤是通过滚筒螺旋叶片上的螺旋面进行装载的，将煤壁上切割下的煤利用叶片外缘将煤抛至刮板运输机溜槽内运走，还包括运输机的铲煤板进行装煤。
（3）运煤方式：采煤机利用滚筒将煤装在刮板运运输机溜槽上，然后经刮板运输机运送至机头侧卸在转载机尾溜槽内，经破碎机破碎后装在可伸缩皮带机上运出。
黑龙江科技大学综合实验班级：采矿10-5班姓名：指导教师：张俊文矿业工程学院2013年12月23日东荣煤矿采煤工作面作业规程采煤工作面名称：18#煤层综采工作面编制人：批准：编制日期：2013年12月23日目录目录 (Ⅰ)第一章概况 (1)1.1 工作面位置及井上下关系 (1)1.2 本区煤层具体特征及顶底板情况 (1)1.3 地质构造情况 (2)1.4 水文地质情况 (2)1.5 影响回采的其他因素 (2)1.6 储量及其服务年限 (3)第二章采煤方法 (4)2.1 巷道布置 (4)2.1.1 采区走向长度 (4)2.1.2 区段长和区段数目 (4)2.1.3 采区形式 (4)2.1.4 采区上（下）山的数目和位置 (4)2.1.5 区段平巷的布置 (4)2.1.6 联络巷道的布置 (4)2.2 采煤工艺 (4)2.2.1 工艺顺序 (5)2.2.2 落煤 (5)2.2.3 装煤 (5)2.2.4 运煤 (5)2.2.5 工作面支护 (5)2.3 采煤方法 (5)2.3.1 采煤机的进刀方式 (5)2.3.2 工作面循环生产能力 (6)2.4 设备配置 (7)2.4.1 采煤机类型 (7)2.4.2 液压支架类型 (7)2.4.3 刮板输送机选用2部 (8)2.4.4 桥式转载机一部 (8)2.4.5 可伸缩胶带输送机一部 (8)第三章底板控制 (8)3.1 液压支架的校核及顶地板情况 (8)3.2 乳化液泵站 (8)3.3 工作面顶板控制 (8)3.3.1 正常生产时期顶板控制 (9)3.3.2 支护的要求 (9)3.4 运输巷轨道巷端头支护及其顶底板控制 (9)3.4.1 支护要求： (9)3.4.2 工作面端头及安全出口管理 (10)3.4.3 支柱的使用数量及存放管理 (10)3.5 矿压观测 (10)3.5.1 矿压观测内容 (10)3.5.2 矿压观测方法 (10)3.5.3 支护质量监测 (11)3.5.4 矿压观测时间要求 (11)第四章生产系统 (12)4.1 运输 (12)4.1.1 运输设备及运输方式 (12)4.1.2 推移刮板输送机的方式 (12)4.1.3 运煤路线 (12)4.1.4 通风路线及附图 (12)4.2 一通三防与安全监控 (13)4.2.1 风量计算 (13)4.3 瓦斯防治 (19)4.3.1 瓦斯检查 (19)4.3.2 瓦斯监测 (19)4.3.3 综合防尘系统 (20)4.4 排水 (21)4.4.1 设备选型 (21)4.4.2 排水系统路线 (21)4.4.3 防治水措施 (21)4.5 供电系统 (21)4.5.1 供电系统 (21)4.6 通讯照明系统 (22)第五章劳动组织和主要经济技术指标 (23)5.1 循环作业方式 (23)5.2 正规循环组织措施： (23)第六章安全技术措施 (27)6.1 一般措施 (27)6.2 顶板管理 (28)6.3 “一通三防” (28)6.4 运输管理 (28)6.5 机电设备 (31)6.6 其它 (37)致谢 (38)参考文献 (39)第一章概况1.1工作面位置及井上下关系双鸭山东荣二矿西二采区，西部以人工边界为界，东部以断层F24为界，下部标高-250m，本采区走向长度平均约为1600m，总面积2.599km2，采区东西边界各设置30m保护煤柱，区段之间不设保护煤柱。
2024年采煤机操作工操作程序一、开机前的准备1、检查支护情况，注意采煤机周围有无障碍、杂物及人员。
观察煤层的变化情况，以及顶底板的起伏、工作面输送机运行、挪移及溜槽的联接情况。
2、检查设备。
检查控制手把、按钮与安全设施是否灵敏、准确、可靠，各部润滑是否符合要求，连接件是否齐全，紧固，截齿是否齐全，电缆、水管固定是否可靠，供水压力、流量是否符合要求，工作面信号系统是否正常。
发现问题耍及时处理好。
3、每班开始工作前，应脱开滚筒和牵引链轮，在停止供水的来煤机司机情况下空运转10-l5min，使油温升至40?C左右时，再正常开机。
空运转及正常开机时，注意观察滚筒及各部状况，倾听运转声音，观察液压系统和冷却喷雾系统的压力是否正常，有无渗漏，喷水雾化是否良好。
4、各项检查工作结束后，方可发出预警信号，准备开机。
二、运行操作1、检查工作结束后，发出信号通知运输系统由外向内按顺序逐台启动输送机。
2、待工作面输送机启动后，方可按下列顺序启动采煤机:①合上电动机隔离开关;②点动启动按钮，待电动机即将停止转动时，合上截割部离合器;③打开水阀总闸，供给冷却喷雾水;④发出采煤机启动预警信号，并注意机器周围有无人员及障碍物;⑤按启动按钮，观察滚筒转动方向是否正确;⑥操作调高按钮或手柄，把挡煤板翻转到滚筒后面再把滚筒调至所需要高度。
3、牵引速度要由小到大逐渐增加，不许猛增。
要根据顶底板及煤层的构造情况随时调整采煤机的牵引速度。
4、顶板不好时要采取措施，不许强行切割，也不准甩下不管。
对硫化铁、夹歼、断层、空巷等要提前处理好。
5、随时注意采煤机各部的温度、压力、声音和运行情况，发现异常情况要及时停机检查并处理好，否则不许继续开机。
6、大块煤、矸石及其他物料不准拉人采煤机底托架内。
7、电缆、水管不得受拉，受挤压、水淋、撞击和炮崩，不许拖在电缆槽或电缆车外，电缆槽内的煤矸石及其他杂物须清理净。
8、不许在电动机开动的情况下，操作滚筒离合器。
综采队主要工种采煤工艺流程综述综采采煤工艺流程综述：采煤机斜切进刀割顶刀移架割底刀清煤推前后运输机放煤斜切进刀割顶刀移架割底刀推前后部运输机放煤挑顶循环结束。
一、综采放顶煤工艺流程综述：放顶煤开采的生产效率和煤炭采出率一方面取决于顶煤的冒落是否充分，另一方面取决于是否能将冒落的顶煤尽可能多地顺当放出。
在顶煤冒放性较好的条件下，顶煤的采出率及放顶煤效果取决于合理的放顶煤工艺参数的确定。
放顶煤工艺主要包括初末采放煤工艺、放煤步距、放煤方式、端头放煤。
(一) 初采和末放采放煤工艺工作面在初放期间依据综采放顶煤采煤工艺 ,对工作面后方顶板, 在不自然垮落时,采纳强制放顶煤工艺 ,将顶板爆破下来,并掌握放煤量，留好足够的垫层，从而完成整个采煤循环,不仅实现顶煤放出的目的,同时也可减轻发生大面积冒顶时的破坏性。
初次放顶采纳深孔爆破,在架前利用电钻进行钻孔,孔径100mm,采纳直径90㎜，长度400㎜，一根2Kg的二级煤矿许用膨化硝铵炸药，人工装药,填充炮泥,然后进行爆破。
工作面依据煤层不同的硬度,施工不同的钻孔角度、深度及确定装药量。
工作面一般在距停采线10米的左右停止放顶煤，并开头铺设顶网。
(二)放煤步距严格根据有关规程对顶煤进行充分破裂，但要留好爱护层，通常采纳一采一放。
(二) 放煤方式采纳多轮、间隔、挨次等量放煤。
放煤挨次从低板到顶板隔架匀称放煤每架放煤掌握在肯定时间内，放煤挨次按6、4、2、号等放煤口挨次放煤，然后再按5、3、1、号等放煤口挨次放煤，这样反复进行两、三轮，将煤放完，尽量使顶煤保持匀称下降，以削减混矸。
(三) 端头放煤顶板处的端头支架在放煤时掌握放煤量，不行过多放煤避开顶板矸石过早窜入架后，影响原煤采出率。
二、综采采煤机工艺流程综述：综采工作面采纳中部斜切进刀，其特点是输送机弯曲段在工作面中部，操作过程为：1、采煤机割煤至工作面右端。
2、空牵引至工作面中部，沿输送机弯曲段斜切进刀，割煤至工作面左端。
