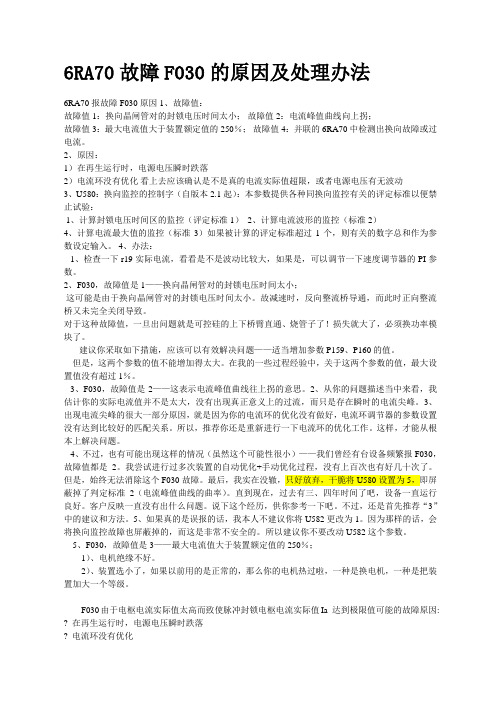

6RA70故障F030的原因及处理办法6RA70报故障F030原因 1、故障值：故障值1：换向晶闸管对的封锁电压时间太小；故障值2：电流峰值曲线向上拐；故障值3：最大电流值大于装置额定值的250％；故障值4：并联的6RA70中检测出换向故障或过电流。
2、原因：1）在再生运行时，电源电压瞬时跌落2）电流环没有优化看上去应该确认是不是真的电流实际值超限，或者电源电压有无波动3、U580：换向监控的控制字（自版本2.1起）：本参数提供各种同换向监控有关的评定标准以便禁止试验：1、计算封锁电压时间区的监控（评定标准1）2、计算电流波形的监控（标准2）4、计算电流最大值的监控（标准3）如果被计算的评定标准超过1个，则有关的数字总和作为参数设定输入。
4、办法：1、检查一下r19实际电流，看看是不是波动比较大，如果是，可以调节一下速度调节器的PI参数。
2、F030，故障值是1——换向晶闸管对的封锁电压时间太小；这可能是由于换向晶闸管对的封锁电压时间太小。
故减速时，反向整流桥导通，而此时正向整流桥又未完全关闭导致。
对于这种故障值，一旦出问题就是可控硅的上下桥臂直通、烧管子了！损失就大了，必须换功率模块了。
建议你采取如下措施，应该可以有效解决问题——适当增加参数 P159、P160的值。
但是，这两个参数的值不能增加得太大。
在我的一些过程经验中，关于这两个参数的值，最大设置值没有超过1％。
3、F030，故障值是2——这表示电流峰值曲线往上拐的意思。
2、从你的问题描述当中来看，我估计你的实际电流值并不是太大，没有出现真正意义上的过流，而只是存在瞬时的电流尖峰。
3、出现电流尖峰的很大一部分原因，就是因为你的电流环的优化没有做好，电流环调节器的参数设置没有达到比较好的匹配关系。
所以，推荐你还是重新进行一下电流环的优化工作。
这样，才能从根本上解决问题。
4、不过，也有可能出现这样的情况（虽然这个可能性很小）——我们曾经有台设备频繁报F030，故障值都是2。
晶闸管中频电源的常见故障及排除一、整流部分1、晶闸管损坏原因及处理方法：(1)冷却水管堵。
检查水管是否结垢、进杂物或水管打弯。
(2)阻容吸收故障。
清理晶闸管阻容吸收部分灰尘，若有备件可以更换阻容吸收来判断是否是阻容吸收故障。
(3)整流脉冲故障造成晶闸管误导通。
用示波器测量整流脉冲输出，看输出脉冲是否正常。
(4)干扰信号造成晶闸管误导通。
用示波器测量是否有干扰信号，若有采取以下措施：增加晶闸管控制极与阴极之间并联电容器的电容，一般可增大0.47～1uF(4)快熔选用不合适或快熔质量差，不起保护作用。
可用手感触的方法检测，若温度烫手，快速熔断器熔片易烧断，若感觉不到温度，快熔熔片不易熔断，不起保护作用。
(5)晶闸管质量差。
启动的瞬间就击穿或负载增加时晶闸管击穿。
2、快速熔断器熔断原因及处理方法：(1)中频电源输出铜板或感应线圈有短路或对地短路的地方。
检查铜板和感应线圈有无短路打火的地方。
(2)整流桥一个桥臂的上下两个晶闸管同时导通，烧断快速熔断器熔片。
用万用表电阻档测量晶闸管有无击穿。
(3)快速熔断器质量不合格或选型偏小。
3、直流电压波形不正常。
而晶闸管和快速熔断器没损坏。
原因及处理方法：(1)整流触发脉冲缺失。
整流触发部分故障．用示波器测量有无触发脉冲。
(2)整流脉冲有，但幅值低或脉冲太窄，不能触发晶闸管导通。
先用示波器测量找到没触发导通的晶闸管，再用示波器测量其触发脉冲与其它的触发脉冲进行比较。
(3)晶闸管控制极回路断开。
4、整流桥无直流电压输出原因及处理方法：(1)主电路空气开关没闭合或接触器没吸合。
合上空气开关或启动接触器后测量其输出是否有电。
(2)整流触发电路部分无脉冲输出。
整流触发电路或功放电路无直流电源电压。
用万用表或示波器测量整流触发电路部分和功放电路的电源电压。
(3)功率调节的电位器坏。
断电后用万用表分别测抽头电阻。
(4)保护电路动作。
检查是否有故障指示灯亮。
排查故障后复位。
5、直流平波电抗器异常原因及处理办法：(1)压紧铁芯的螺栓松动，电抗器有“嗡嗡”的冲击声，铁芯发热。
晶闸管的三种换相方式-回复晶闸管的三种换相方式是全波换相、半波换相和无火换相。
在下面的文章中，我将详细解释这三种换相方式的工作原理、优缺点以及应用。
1. 全波换相：全波换相是通过两个晶闸管交替导通实现的。
当一个晶闸管导通时，另一个晶闸管截止，从而实现了电流的单向流动。
换相电路如图所示。
全波换相电路的工作过程如下：首先，交流电源通过一个变压器提供给两个晶闸管，变压器将交流电压转换为所需的电压。
晶闸管的控制电压由触发器产生，触发器会根据输入信号的相位控制晶闸管的导通。
当输入信号与控制电压同相时，触发器将一个晶闸管导通，使电流通过该晶闸管，而另一个晶闸管则截止，电源的正半周电压将由该晶闸管输出。
当输入信号与控制电压反相时，触发器将另一个晶闸管导通，实现电流的反向流动，电源的负半周电压将由该晶闸管输出。
通过交替导通的方式，实现了交流电压向直流电压的转换。
全波换相的优点是换相时没有间断，电源电压的纹波较小，使得输出电压的稳定性较好。
然而，由于全波换相需要两个晶闸管，所以设备成本较高。
此外，全波换相的换相速度相对较慢，不适合高速交流电路的应用。
2. 半波换相：半波换相是通过一个晶闸管实现的。
与全波换相不同的是，半波换相只在一个半周的电压周期内导通。
半波换相电路的工作过程如下：与全波换相类似，半波换相电路也使用变压器将交流电压转换为所需的电压，并通过触发器控制晶闸管的导通。
当输入信号与控制电压同相时，触发器导通晶闸管，使电流通过。
由于控制信号是脉冲状的，晶闸管只能导通一小段时间，因此只有一个半周的交流电压能够通过晶闸管输出。
当信号反相时，晶闸管截止，电流通过外部电阻等支路绕过晶闸管。
半波换相的优点是设备成本较低，只需要一个晶闸管。
然而，半波换相的缺点是换相间断，导致输出电压的纹波较大，稳定性较差。
此外，由于只有一个半周的电压能够通过晶闸管输出，所以输出功率较低。
3. 无火换相：无火换相是一种无电阻换相方式，通过控制晶闸管的触发角来实现电压的换相。

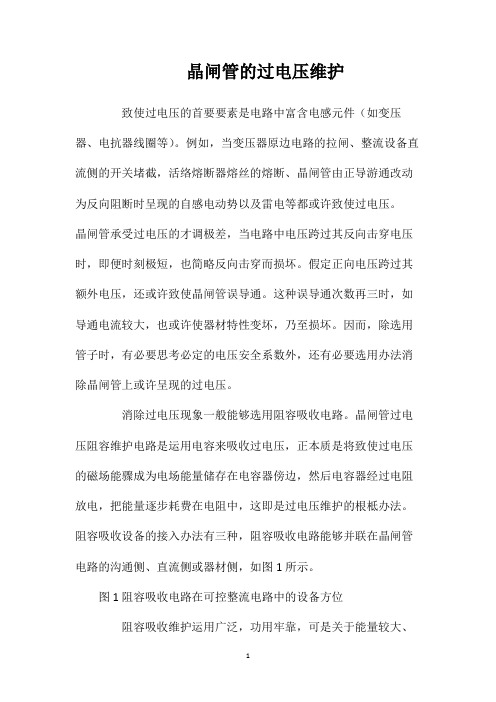

晶闸管的过电压维护
致使过电压的首要要素是电路中富含电感元件（如变压器、电抗器线圈等）。
例如，当变压器原边电路的拉闸、整流设备直流侧的开关堵截，活络熔断器熔丝的熔断、晶闸管由正导游通改动为反向阻断时呈现的自感电动势以及雷电等都或许致使过电压。
晶闸管承受过电压的才调极差，当电路中电压跨过其反向击穿电压时，即便时刻极短，也简略反向击穿而损坏。
假定正向电压跨过其额外电压，还或许致使晶闸管误导通。
这种误导通次数再三时，如导通电流较大，也或许使器材特性变坏，乃至损坏。
因而，除选用管子时，有必要思考必定的电压安全系数外，还有必要选用办法消除晶闸管上或许呈现的过电压。
消除过电压现象一般能够选用阻容吸收电路。
晶闸管过电压阻容维护电路是运用电容来吸收过电压，正本质是将致使过电压的磁场能骤成为电场能量储存在电容器傍边，然后电容器经过电阻放电，把能量逐步耗费在电阻中，这即是过电压维护的根柢办法。
阻容吸收设备的接入办法有三种，阻容吸收电路能够并联在晶闸管电路的沟通侧、直流侧或器材侧，如图1所示。
图1阻容吸收电路在可控整流电路中的设备方位
阻容吸收维护运用广泛，功用牢靠，可是关于能量较大、
持续时刻较长的过电压则不能彻底按捺。
在这种状况下，可选用硒堆维护，或一同运用阻容元件和硒。

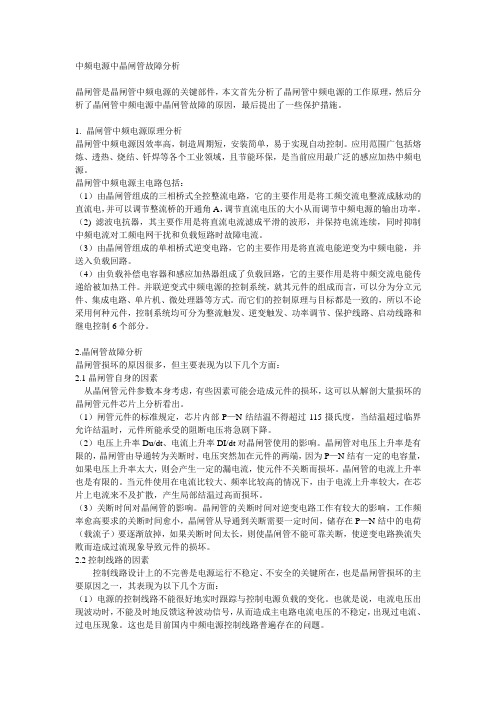

中频电源中晶闸管故障分析晶闸管是晶闸管中频电源的关键部件，本文首先分析了晶闸管中频电源的工作原理，然后分析了晶闸管中频电源中晶闸管故障的原因，最后提出了一些保护措施。
1. 晶闸管中频电源原理分析晶闸管中频电源因效率高，制造周期短，安装简单，易于实现自动控制。
应用范围广包括熔炼、透热、烧结、钎焊等各个工业领域，且节能环保，是当前应用最广泛的感应加热中频电源。
晶闸管中频电源主电路包括：（1）由晶闸管组成的三相桥式全控整流电路，它的主要作用是将工频交流电整流成脉动的直流电，并可以调节整流桥的开通角A，调节直流电压的大小从而调节中频电源的输出功率。
（2) 滤波电抗器，其主要作用是将直流电流滤成平滑的波形，并保持电流连续，同时抑制中频电流对工频电网干扰和负载短路时故障电流。
（3）由晶闸管组成的单相桥式逆变电路，它的主要作用是将直流电能逆变为中频电能，并送入负载回路。
（4）由负载补偿电容器和感应加热器组成了负载回路，它的主要作用是将中频交流电能传递给被加热工件。
并联逆变式中频电源的控制系统，就其元件的组成而言，可以分为分立元件、集成电路、单片机、微处理器等方式。
而它们的控制原理与目标都是一致的，所以不论采用何种元件，控制系统均可分为整流触发、逆变触发、功率调节、保护线路、启动线路和继电控制6个部分。
2.晶闸管故障分析晶闸管损坏的原因很多，但主要表现为以下几个方面：2.1晶闸管自身的因素从晶闸管元件参数本身考虑，有些因素可能会造成元件的损坏，这可以从解剖大量损坏的晶闸管元件芯片上分析看出。
（1）闸管元件的标准规定，芯片内部P—N结结温不得超过115摄氏度，当结温超过临界允许结温时，元件所能承受的阻断电压将急剧下降。
（2）电压上升率Du/dt、电流上升率DI/dt对晶闸管使用的影响。
晶闸管对电压上升率是有限的，晶闸管由导通转为关断时，电压突然加在元件的两端，因为P—N结有一定的电容量，如果电压上升率太大，则会产生一定的漏电流，使元件不关断而损坏。
浅析晶闸管整流装置过电压分析及保护的配置摘要: 随着可控硅技术的不断进步，晶闸管整流装置容量也在大幅提升。
由于晶闸管对施加在两侧的过电压有着很高的敏感性，需要采用有效的过电压保护措施来保证整流装置的正常运行。
本文先对过电压形成原因与危害进行分析，最后对如何进行过电压保护的配置进行深入探讨。
关键词：晶闸管整流；过电压保护；配置1引言晶闸管整流是实现交-直变换的关键技术，可以为同步电机正常运行提供可靠的励磁电流，大多采用三相晶闸管全控整流和相应的配套装置来实现。
交流整流装置的交流电源由励磁变压器或中频机来提供，整流的直流侧与励磁绕组进行电气连接，不同输入、输出电气连接方式需要配套不同的励磁绕组，可以构建立起不同功能励磁系统，例如，静止或旋转励励磁系统。
但是，不管建立起何种励磁系统，晶闸管整流会在电感回路中运行，可存在电流突变，在回路中就会形成感应电动势和过电压，这就要求整流装置需要具备过电压保护功能，进一步提高晶闸管励磁装置可靠性与安全性，保证整流装置的正常工作。
2过电压形成原因与危害2.1 晶闸管换相过电压通过三相全控整流桥建立起的晶闸管整流电路，励磁变压器二次侧相电压为Ua、Ub、UC，在正常运行情况下1#-6#晶闸管会依次导通。
如果在t1时间时前，1#-2#晶闸管为导通状态，t1时，3#晶闸管接收到触发脉冲信号，励磁变压器输出侧相电压Ub>Ua，该晶闸管受到正向压降影响而导通，1#晶闸管由于反向压降而关断。
在1#晶闸管导通时内部存有载流子，会导致无法及时恢复截止状态，1#与3#晶闸管会同时通道，短路时整流电路电压值为两相线电压均值，输出电压波形存在缺口。
在整流周期中会存在6次换相，这样就会产生6个电压缺口和过电压峰值，在输入和输出电压波中产生叠加。
换相过电压是一种周期性的过电压现象，会对整流装置、励磁变压器和绕组的绝缘带来不良影响，严重情况下会破坏晶闸管器件，整流装置的可靠性无法得到保证。
浅析晶闸管的过电压保护摘要：晶闸管是一种具有控制性的电子元件，广泛应用于电力电子领域中的开关电源、变频器、逆变器和交流调压器等电路中。
由于晶闸管在工作过程中存在过电压现象，因此需要对其进行保护，以确保其稳定工作和延长寿命。
本文主要介绍晶闸管的过电压保护原理和常用的保护方法。
关键词：晶闸管，过电压保护，保护方法，控制电路正文：一、晶闸管过电压的产生原因在晶闸管工作过程中，由于其特性曲线斜率陡峭，在控制电路中存在电流瞬间冲击现象。
当控制电路中的电源开关突然断开时，由于电感等元件的自感作用，电源电压出现瞬间变化，从而使晶闸管电压出现了瞬间过高的现象，即过电压现象。
二、晶闸管过电压保护的原理为了保护晶闸管免受过电压损坏，通常采用以下两种保护方法：1、吸收过电压能量的保护方法该方法的原理是将一个吸收电容或吸收电阻等元件并联于晶闸管输出端，以吸收过电压产生的能量，从而保护晶闸管。
但这种方法需要合理设计电容或电阻的数值，否则会因为极值的存在而导致晶闸管电流或电压损坏。
2、控制过电压的保护方法该方法的原理是通过控制电路对其工作过程进行调整，以避免过电压的产生。
包括三种具体方法：限压法、限流法和快速关断法。
限压法：在晶闸管输出端串联一个二极管，形成限压电路。
当晶闸管电压超过Zener二极管的击穿电压时，二极管即开始导通，限制过电压的产生。
限流法：在晶闸管输出端串联一个电阻，形成限流电路。
当晶闸管电压超过一定阈值时，电阻将限制过流的产生，从而保护晶闸管。
快速关断法：当限压法和限流法不能有效保护晶闸管时，可以采用快速关断法。
该方法的原理是，通过控制电路快速关断晶闸管，使其不能超过额定电压。
三、结语晶闸管的过电压保护是电力电子领域中必须考虑的问题，采取合适的保护方法可以保证晶闸管的稳定运行，延长其使用寿命。
本文介绍了晶闸管的过电压产生原因和常用的三种保护方法，可以为相关领域的从业人员提供一些参考和借鉴。
四、各种保护方法的优缺点当前，三种保护方法都在实际应用中得到了广泛的应用。
一例换流站换相失败及晶闸管VBO动作情况分析换相失败保护，用于检测换流器的换相失败故障。
换相失败可能是由一种或多种故障，通常是由交流系统的扰动或换流阀未正常触发引起。
VBO保护，即晶闸管过压保护，用于保护晶闸管免受正向过电压，在晶闸管承受正向过电压前，由门极单元对晶闸管进行保护性触发。
以上保护用于直流换流站，保护换流器正常运行。
标签：换相失败保护;VBO保护;换流器一、概述2019年07月29日，某直流输电工程逆变侧换流站双极大地回线方式运行，输送功率4000MW。
06：00：47极Ⅰ、极ⅠⅠ直流保护A、B、C均报换相失败告警，36ms后告警复归，极Ⅰ阀11报VBO保护动作。
二、换相失败动作分析1.极Ⅰ换相失败说明查看06：00：47.283时刻极Ⅰ直流故障录波，极Ⅰ换相失败电流判据为：Y桥换相失败的判据为：Id–IacY>0.1*Idn+0.1*Id，其中Id= MAX[IdP，IdNC]。
由故障录波图1，直流测量电流最大值Id=IMAX[IdP，IdNC]约为4744A，IVY最大值为2250A，代入公式：4744-2250>0.1*4744+0.1*3030满足换相失败保护动作值;36ms后，Id=IMAX[IdP，IdNC]恢复至3093A（正常运行电流3030A），告警复归。
查阅交流侧故障录波图2，换相失败告警起、止时刻与直流故障录波一致。
换相失败告警发生时，换流变网侧电压三相均为311kV，交流电压无异常。
将极ⅠY桥阀侧首端电流波形图与正常运行时阀导通顺序图对比，极ⅠY 桥由阀1、阀2导通向阀2、阀3导通转换的过程中，阀3导通后，阀6 同时异常导通，造成同一桥臂上的阀3和阀6形成旁通對，直流侧短路，阀侧首端三相电流减小到0。
三、VBO保护动作分析06：00：46，极ⅠY桥阀6异常导通，使Y桥同一桥臂的阀3与阀6同时导通，形成旁通对。
极Ⅰ发生换相失败，极控系统会发命令增大熄弧角。
