“飞霸”遥控直升机安装与调整飞行初次见到国产的“飞霸”遥控直升机时，给我贸下的印名并不深刻。

因为遥控直升机在人们的印象中是航空技术和精密加工的杰作。

我国多年前也曾有一些加工水平的企业制造过直升机，但均未批量生产。

半年过后听说“飞霸”遥控直升面的制作水平有了很的提高。

出于对国产模型器材的偏爱，我也买来一架，想亲身感受一下飞行国产手控直升机的快乐。

拿在手上，细细品味。

“飞霸”整体工艺虽比不是国外知名品牌的顶级机型，但与进口品牌的普及版相比已不相上下。

图1。

据悉，生产厂家仍在进行不断的改良和升级。

但是，装好后的初次飞行及是没底。

启动发动机很顺利，以过一番初步的调试，开始将油门杆推过中速位置。

随着旋翼转速成的提高，模型慢慢地飞了起来。

飞得很稳，图2。

接下来。

“飞霸”前行、后移，左飘、右摆，旋转、急上升……各种基本飞行动作飞地都很稳定。

向“飞霸”这样千元左右价位的价位，对我国喜爱遥控直升机飞行的爱好者，特别是新学飞行的爱好者来说科就是福音。

但遥控直升机的飞行是一项科技含量较高的综合技能，在做好各项准备工作后，才能逐步地放飞模型。

下面就国产“飞震”遥控直升机的组装、调试做一简要分析，供爱好者参考。

一、组装注意事项：1．各部位紧固螺丝检查飞过固定翼的爱好者刚接触直升机时，会发现遥控直升机上各种大大小小的螺丝令人眼花缭乱。

紧固螺丝对直升机的安全飞行起着非常关键的作用（因为一只螺丝的松动，而导致附机的事故并不罕见）。

因此应对各部们无自锁螺帽的螺丝重新紧固检查。

建议最好在螺丝与螺帽涂少许704硅胶后再行紧固，图3。

如主轴，变距轴紧固螺丝，鼓式旋翼头，尾桨、尾传动轴、尾桨连杆、发动机座和尾管斜支撑等部位的固定螺丝。

2．旋翼头的调整（1）在调整平衡翼时首先打开发射、接收机，使各舵面保持中立，将稳定杆两端的平衡翼调平，并保持一致，对称，迎角与旋转的轴线均为0度，图4。

（2）在安装旋翼时，应在两只旋翼的尖部（外端）分别贴红色或蓝色不干贴纸。

Reflex XTR安装、调试说明本Reflex XTR特点：机型繁多，场景丰富，安装简便，中、英、德、法、中文繁体文五种文字集合版，将令你爱不释手！一、光盘内容:1、包含最新版本的 Reflex XTR2、附带精选的26个飞行场景3、一百多架各厂家的直升机4、一百多架各个厂家的固定翼5、60部飞行录像二、安装设置本光盘安装非常简单: 插入 XTR 光盘，直接运行Setup.exe，按下一步继续即可。

安装完毕，插入USB模拟器，保证遥控器和模拟器连接正常，此时模拟器指示灯闪烁,可以启动Reflex XTR.本套Reflex XTR，建议在P4，512M，显存128M以上的计算机上使用。

如果您的机器配置较低，您可以选择一个较低分辨率的场景，也可以正常使用。

请确认您的系统已经安装了 DirectX 9 ,否则Reflex XTR 也不能正常运行。

（光盘根目录下已经自带了DX9 的安装程序）如需中文界面，请启动 Reflex XTR软件，在菜单 Language 中选择Chinese 即可。

第一次使用 Reflex 软件还需校准遥控器才能使用，校准遥控器主菜单遥控器->校准中立位置（以下具体请参看光盘的附带文件）通道正常显示应该在 1.4-1.6ms 之间，过大过小都说明您的遥控器位置放置有错误，请确保遥控器的摇杆和微调都处于中立位置。

上面的校准画面是以遥控器JR PCM9X为例，当前模式设置成直升机模式，如果您设置成固定翼模式，又没有给做AUX通道的指定或者混控，7,8 通道可能会显示没有信号，这时您参照您的说明书在遥控器上设置这些通道。

画面中显示通道5 未置于中立位置，是因为在JR PCM9X 中通道5 通常被定义成起落架，只有开关量，因此它的状态不是开，就是关。

遥控器校准完毕，还不能飞行，必须经过通道指定才可以正常飞行，因为遥控器的种类不同，不同的遥控器要对应不同的逻辑通道。

下面我们以遥控器 JR PCM9X 为例详细介绍通道的映射首先在菜单上选择遥控器 -> 通道分配或者直接按键盘上的快捷键将调整通道分配的界面呼出上图对应的是 JR PCM9X 的通道映射，如果您使用FUTABA ，SANWA遥控器，通道映射可能不同。

遥控直升机调试篇尾旋翼設定第一节：尾部设定有重要关系的平衡仪，为何须要平衡仪(陀螺仪)直升机飞行的基本原理是利用主旋翼可变角度产生反向推力而上升，跟着机身会产生反扭力作用，于是尾部便须加设一个尾旋翼，平衡机身，但怎样令到尾旋翼用多少角度，来平衡机身呢，就是平衡仪了，它可以跟据机身的摆动多少，自动作出补偿讯号给伺服器，去改变尾桨角度，产生推力平衡机身，从前未有现今的科技，模型直升机是没有平衡仪的，油门、主桨角度和尾桨角度的配合是很困难调较，挞机后便尽快往上空飞行(因飞行时控制较易)，如要停留时便要用控制捍快速灵敏地控制，所以撞毁的机会甚大，现在的科技已发展出多种类型平衡器(陀螺仪)，分别有机械式、电子式、电子自动锁定式。

机械式优点：价钱平宜，普通碰撞可以承受。

缺点：补偿速度慢，未能准确定位。

电子式优点：补偿速度快，轻微碰撞可以承受。

缺点：用电量大，不可接近于高温环境操作。

电子自动锁定式优点：补偿速度快，如配合 JR厂2700G伺服器，效果更佳，不须设定繁复的尾部调整，用电量少，准确锁定尾部方向。

缺点：不可接近于高温环境操作。

第二节：如何调整(机械式平衡仪)尾部设定FUTABA FP.G 153BB二段模式机械式可分为一段模式及二段模式，购买时须注意，先说摇控对于尾部的设定：SET 1-请跟说明书安装好接收机及平衡仪的所有插线。

SET 2-开启摇控器及接收器电源。

SET 3-于摇控画面选 ATS REVO-MIX 按大约值 UP 30% DWON 40%SET 4-尾部伺服器不要装上推捍，将摇控器右捍(控制油门及主桨)全向下1(*注1)SET 5-装上尾推捍，尾桨角度要 0度(调较推捍长短)，收紧尾推捍，尝试由下1推上中5，尾桨角度应约20度，再推上9，尾桨角度应约25-30度。

0 度尾槳約30度尾槳SET 6-平衡仪敏感度(NEUTRAL ADJUSTAL)开65-75%，如二段模式，第二段50%(*注2)(于试飞时可再看情况调整，尾部强烈摆动，开少，尾部不够固定，开大)。

2.本产品适用于有操作模型直升机经验、年龄不小于14周岁的人群。 3.如遇使用、操作、维修等问题，请与当地经销商或本公司相关人员联系。 4.为 保 证 航 空 无 线 电 台 电 磁 环 境 的 要 求 ， 禁 止 在 以 机 场 跑 道 中 心 点 为 圆 心 ，
半径5000米的区域内使用各类模型遥控器。在国家有关部门发布无线电管制 命令期间，区域内，应该按要求停止使用模型遥控器。
7
电源开关
控制遥控器的电源，拔到“ON”时，为接通遥控器 电源，拔到“OFF”时，为遥控器断开电源。
3
序号 8
功能键及名称 遥控天线
作
用
发送遥控器无线控制信号
(1)指示灯断续闪烁：表示遥控器还没有启动，需将
油门左操纵杆向上推到最高端，再拉到最低端后
才可启动遥控器。
9
状态指示灯 (2)指示灯一直不停快速闪：表示遥控器处于对码状
（2配）件能图执行上升/下降，左/右转向，左/右侧飞，前进/后退，航线飞行等动作。
（3） 遥控器可根据操纵者的习惯，自行进行左/右手油门切换。
5.2遥控器功能介绍：
8.遥控天线
9.状态指示灯
7.电源开关 1.左操纵遥杆
11.摄像开关键
12.油门模式切换左键
3.微调键A 4.微调键B
6.微调键D
POWER
零件名称
用量 序号
零件名称
用量
1
001 平衡杆组件 1 014 主电机组件 1 027 下牙轮铜套 1 040 左舵机加强铝片 1
002 连接扣
1 015 舵机连接杆组件 2 028
接收板 1 041 尾架斜管固定件 1
003 包注轴组件 1 016 右舵机加强铝片 1 029 主机架底板 1 042 尾架斜管 2

帮新手扫盲，6通道直升机舵机连接方法(转)相信很多新学直升机的朋友都有这样的体会，不知道舵机和遥控接收机的连接方法，网上流传比较多的舵机连接图纸有时候让初学的人感觉晕晕的。

首先说CCPM就让人感觉晕晕的，刚才查了一下百度，其实一句话，我们平时看到的直升机，如果有3个舵机控制旋翼头上面的舵面，基本上就可以认定为ccpm结构的旋翼直升机。

现在市面上大部分450以上的模型直升机全部是CCPM结构，所以，新人如果晕，暂时不要关注这个，就拿CCPM当一个名词就成了。

下面我上一个实例图，帮助新手理解舵机地连接关系。

市面上大部分飞机是这种结构，我见过的只有E-SKY016 等和这个结构有一些不同，所以玩e-sky的新人暂时不要按照这个来当作标准。

对于这种所谓CCPM结构的旋翼头，每个舵机并不单独发挥作用，是一个整体作用效果。

其中他们名字大家就当成名字来记忆。

比如副翼舵机，它是不是控制副翼用的？答案是错误的，因为在你操纵遥控器副翼杆的时候，你可以在你的飞机上面操作看看，当你打舵的时候是螺距舵机+副翼舵机共同移动产生的效果。

可以得出一个简单的结论，当你操纵主旋翼的时候，你遥控器上给出的每一个动作，几乎都需要这3个舵机共同作用来达到结果，并不是单个舵机控制飞机飞出某个动作，而是混合动作控制飞机的姿态；这和普通固定翼控制不一样。

最后可以能产生的一个问题是 3个舵机每个舵机移动多少，是谁计算出来的？目前市面上的模型飞机，我估计大部分是遥控器通过程序计算出来的（个人知觉，没有严格调查过）。

这个只适用于福它爸、天地飞、等大多数接收，不适用于 JR接收。

JR的：ch1 thro （油门，电调线）ch2 ail （副翼）ch3 ele （升降）ch4 rud （方向）ch5 gear （感度）ch6 aux1 （螺距）遥控直升飞机中文组装说明书发布日期：2009-09-21CCPM是一种高效率的斜盘驱动方式，它代表着遥控直升机的发展趋势，CCPM直升机将越来越多，而传统机械混控斜盘直升机正在退出历史舞台。

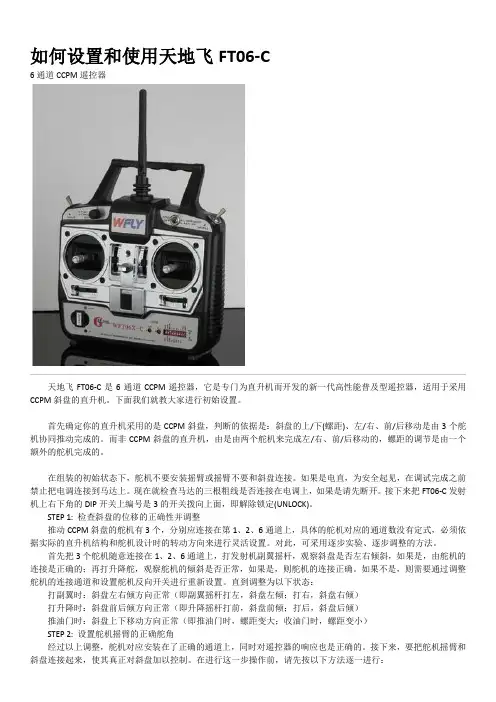

如何设置和使用天地飞FT06-C6通道CCPM遥控器天地飞FT06-C是6通道CCPM遥控器，它是专门为直升机而开发的新一代高性能普及型遥控器，适用于采用CCPM斜盘的直升机。

下面我们就教大家进行初始设置。

首先确定你的直升机采用的是CCPM斜盘，判断的依据是：斜盘的上/下(螺距)、左/右、前/后移动是由3个舵机协同推动完成的。

而非CCPM斜盘的直升机，由是由两个舵机来完成左/右、前/后移动的，螺距的调节是由一个额外的舵机完成的。

在组装的初始状态下，舵机不要安装摇臂或摇臂不要和斜盘连接。

如果是电直，为安全起见，在调试完成之前禁止把电调连接到马达上。

现在就检查马达的三根粗线是否连接在电调上，如果是请先断开。

接下来把FT06-C发射机上右下角的DIP开关上编号是3的开关拨向上面，即解除锁定(UNLOCK)。

STEP 1: 检查斜盘的位移的正确性并调整推动CCPM斜盘的舵机有3个，分别应连接在第1、2、6通道上，具体的舵机对应的通道数没有定式，必须依据实际的直升机结构和舵机设计时的转动方向来进行灵活设置。

对此，可采用逐步实验、逐步调整的方法。

首先把3个舵机随意连接在1、2、6通道上，打发射机副翼摇杆，观察斜盘是否左右倾斜，如果是，由舵机的连接是正确的；再打升降舵，观察舵机的倾斜是否正常，如果是，则舵机的连接正确。

如果不是，则需要通过调整舵机的连接通道和设置舵机反向开关进行重新设置。

直到调整为以下状态：打副翼时：斜盘左右倾方向正常（即副翼摇杆打左，斜盘左倾；打右，斜盘右倾）打升降时：斜盘前后倾方向正常（即升降摇杆打前，斜盘前倾；打后，斜盘后倾）推油门时：斜盘上下移动方向正常（即推油门时，螺距变大；收油门时，螺距变小）STEP 2: 设置舵机摇臂的正确舵角经过以上调整，舵机对应安装在了正确的通道上，同时对遥控器的响应也是正确的。

接下来，要把舵机摇臂和斜盘连接起来，使其真正对斜盘加以控制。

在进行这一步操作前，请先按以下方法逐一进行：首先用手上下移动斜盘，观察行程是否足够和正常，即：行程最大时，螺距为10度或11度；行程最小时，螺距为-10度或-11度；行程在中点时，螺距为0度。

二、无人直升机的调试（陀螺仪调试）
（8）T字头与十字盘之间的球头连杆需要用游标卡尺测量，尽可能贴近产品手册上的数值，并且需要注意两边同时 有螺纹的情况下需要两侧保留相同螺纹数量；
