雷达发射LFM 信号时，脉冲压缩公式的推导与Matlab 仿真实现雷达测距。

摘要：基于MATLAB平台以线性调频信号为例通过仿真研究了雷达信号处理中的脉冲压缩技术。

在对线性调频信号时域波形进行仿真的基础上介绍了数字正交相干检波技术。

最后基于匹配滤波算法对雷达回波信号进行了脉冲压缩仿真，仿真结果表明采用线性调频信号可以有效地实现雷达回波信号脉冲压缩、实现雷达测距并且提高雷达的距离分辨力。

关键词：线性调频，脉冲压缩，数字正交相干，匹配滤波。

When radar transmits LFM signal, the pulsecompression formula is deduced and Matlabsimulation is used to realize radar ranging Abstract: Based on the MATLAB platform as example for LFM signal is studied by simulation of pulse compression technology in radar signal processing. Based on the simulation of time domain linear FM signal waveform is introduced on the digital quadrature coherent detection technology. Finally, based on the matched filter algorithm of radar echo signal of pulse compression simulation, the simulation results show that the linear FM signal can effectively realize the radar echo signal of pulse compression radar, improve the range resolution.Key word: Linear frequency modulation,pulse compressiondigital,quadrature coherence,matched filtering.1、引言1.1雷达起源雷达的出现，是由于二战期间当时英国和德国交战时，英国急需一种能探测空中金属物体的雷达（技术）能在反空袭战中帮助搜寻德国飞机。

随机信号处理实验————线性调频（LFM）信号脉冲压缩仿真姓名：***学号： **********一、实验目的：1、了解线性FM 信号的产生及其性质；2、熟悉MATLAB 的基本使用方法；3、利用MATLAB 语言编程匹配滤波器。

4、仿真实现FM 信号通过匹配滤波器实现脉压处理，观察前后带宽及增益。

5、步了解雷达中距离分辨率与带宽的对应关系。

二、实验内容：1、线性调频信号线性调频矩形脉冲信号的复数表达式为：()()2001222j f t j f t ut lfmt t u t Arect S e e ππτ⎛⎫+ ⎪⎝⎭⎛⎫== ⎪⎝⎭ ()211,210,2j ut t t t u t Arect rect t e πττττ⎧≤⎪⎪⎛⎫⎛⎫==⎨ ⎪ ⎪⎝⎭⎝⎭⎪>⎪⎩为信号的复包络，其中为矩形函数。

0u f τ式中为脉冲宽度,为信号瞬时频率的变化斜率，为发射频率。

当1B τ≥（即大时宽带宽乘积）时，线性调频信号特性表达式如下：0()LFM f f f B S -⎛⎫=⎪⎝⎭幅频特性： 20()()4LFM f f f u ππφ-=+相频特性：20011222i d f f t ut f ut dt ππ⎡⎤⎛⎫=+=+ ⎪⎢⎥⎝⎭⎣⎦信号瞬时频率：程序如下：%%产生线性调频信号T=10e-6; %脉冲宽度B=400e6; %chirp signal 频带宽度400MHz K=B/T; %斜率Fs=2*B;Ts=1/Fs; %采样频率与采样周期N=T/Ts %N=8000t=linspace(-T/2,T/2,N); %对时间进行设定St=exp(j*pi*K*t.^2) %产生chirp signalfigure;subplot(2,1,1);plot(t*1e6,real(St));xlabel('Time in u sec');title('线性调频信号');grid on;axis tight;subplot(2,1,2)freq=linspace(-Fs/2,Fs/2,N); %对采样频率进行设定plot(freq*1e-6,fftshift(abs(fft(St))));xlabel('Frequency in MHz');title('线性调频信号的幅频特性');grid on;axis tight;Matlab 程序产生chirp 信号，并作出其时域波形和幅频特性，如图：2、匹配滤波器在输入为确知加白噪声的情况下，所得输出信噪比最大的线性滤波器就是匹配滤波器，设一线性滤波器的输入信号为)(t x ：)()()(t n t s t x +=其中：)(t s 为确知信号，)(t n 为均值为零的平稳白噪声，其功率谱密度为2/No 。

线性调频脉冲压缩技术在雷达系统中的应用分析雷达系统是一种利用电磁波进行探测的技术，它在军事、民用、航空航天等领域都有着广泛的应用。

而线性调频脉冲压缩技术是雷达系统中的重要技术之一，它能够提高雷达系统的分辨能力和探测距离，从而在目标探测和识别方面发挥重要作用。

本文将从线性调频脉冲压缩技术的基本原理、优势和在雷达系统中的应用等方面进行分析，以期对该技术有更加全面的了解。

一、线性调频脉冲压缩技术的基本原理线性调频脉冲压缩技术是一种利用线性调频信号对脉冲信号进行压缩的技术。

其基本原理是将一个宽脉冲信号通过线性调频技术使脉冲信号的频率随时间线性变化，然后接收端以相反的线性调频方式对信号进行解压缩，从而获得高分辨能力的目标信号。

具体来说，线性调频脉冲压缩技术包括两个过程：压缩和解压缩。

线性调频脉冲压缩技术具有很多优势，主要包括以下几点：1. 高分辨能力：线性调频脉冲压缩技术能够通过压缩和解压缩过程，将原始的宽脉冲信号转换成窄脉冲信号，从而提高雷达系统的分辨能力。

这样可以更加准确地识别目标，并且在目标密集的环境中也能够有效地区分不同目标。

2. 高抗干扰能力：线性调频脉冲压缩技术能够通过在频率上的分集来减小与其他信号的相互干扰，提高了雷达系统的抗干扰能力。

这一点在复杂电磁环境下尤为重要，能够有效地提高雷达系统的信噪比和探测性能。

3. 长距离探测：线性调频脉冲压缩技术能够通过提高雷达系统的距离分辨率，从而在相同条件下获得更远的探测距离。

这对于军事雷达系统来说尤为重要，能够在更远的距离上探测到目标，提前获得目标的信息。

4. 宽带信号处理能力：线性调频脉冲压缩技术能够处理宽带信号，适应不同频率和带宽的信号处理需求。

这也使得雷达系统在不同情况下都能够有效地对目标进行探测和识别。

线性调频脉冲压缩技术在雷达系统中有着广泛的应用，主要体现在以下几个方面：1. 目标探测和识别：线性调频脉冲压缩技术能够提高雷达系统的分辨能力和探测距离，从而对目标进行更加准确的探测和识别。

线性调频（LFM ）脉冲压缩雷达仿真一． 雷达工作原理雷达是Radar （RAdio Detection And Ranging ）的音译词，意为“无线电检测和测距”，即利用无线电波来检测目标并测定目标的位置，这也是雷达设备在最初阶段的功能。

典型的雷达系统如图1.1，它主要由发射机，天线，接收机，数据处理，定时控制，显示等设备组成。

利用雷达可以获知目标的有无，目标斜距，目标角位置，目标相对速度等。

现代高分辨雷达扩展了原始雷达概念，使它具有对运动目标(飞机，导弹等)和区域目标(地面等)成像和识别的能力。

雷达的应用越来越广泛。

图1.1：简单脉冲雷达系统框图雷达发射机的任务是产生符合要求的雷达波形（Radar Waveform ），然后经馈线和收发开关由发射天线辐射出去，遇到目标后，电磁波一部分反射，经接收天线和收发开关由接收机接收，对雷达回波信号做适当的处理就可以获知目标的相关信息。

假设理想点目标与雷达的相对距离为R ，为了探测这个目标，雷达发射信号()s t ,电磁波以光速C 向四周传播，经过时间R C 后电磁波到达目标，照射到目标上的电磁波可写成：()Rs t C -。

电磁波与目标相互作用，一部分电磁波被目标散射，被反射的电磁波为()Rs t Cσ⋅-，其中σ为目标的雷达散射截面（Radar Cross Section ,简称RCS ），反映目标对电磁波的散射能力。

再经过时间R C 后，被雷达接收天线接收的信号为(2)Rs t C σ⋅-。

如果将雷达天线和目标看作一个系统，便得到如图1.2的等效，而且这是一个LTI （线性时不变）系统。

图1.2：雷达等效于LTI 系统等效LTI 系统的冲击响应可写成: 1()()Miii h t t σδτ==-∑ (1.1)M 表示目标的个数，i σ是目标散射特性，i τ是光速在雷达与目标之间往返一次的时间，2ii R cτ=(1.2) 式中，i R 为第i 个目标与雷达的相对距离。

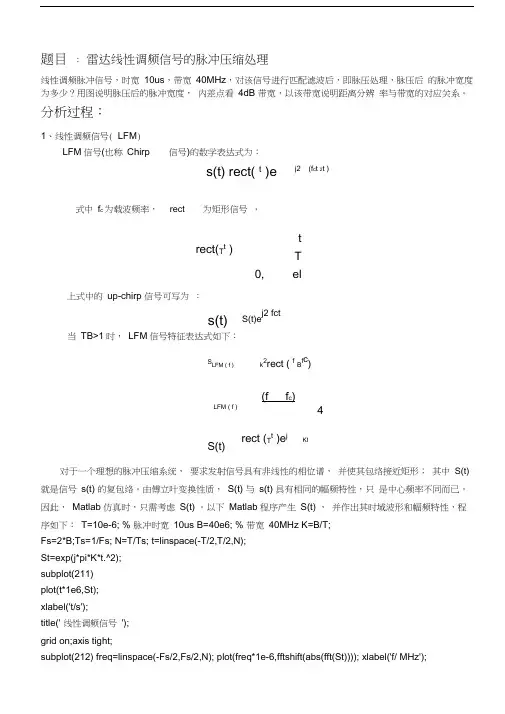

题目 ： 雷达线性调频信号的脉冲压缩处理线性调频脉冲信号，时宽 10us ，带宽 40MHz ，对该信号进行匹配滤波后，即脉压处理，脉压后 的脉冲宽度为多少？用图说明脉压后的脉冲宽度， 内差点看 4dB 带宽，以该带宽说明距离分辨 率与带宽的对应关系。

分析过程：1、线性调频信号( LFM )LFM 信号(也称 Chirp对于一个理想的脉冲压缩系统， 要求发射信号具有非线性的相位谱， 并使其包络接近矩形； 其中 S(t) 就是信号 s(t) 的复包络。

由傅立叶变换性质， S(t) 与 s(t) 具有相同的幅频特性，只 是中心频率不同而已。

因此， Matlab 仿真时，只需考虑 S(t) 。

以下 Matlab 程序产生 S(t) ， 并作出其时域波形和幅频特性，程序如下： T=10e-6; % 脉冲时宽 10us B=40e6; % 带宽 40MHz K=B/T;Fs=2*B;Ts=1/Fs; N=T/Ts; t=linspace(-T/2,T/2,N); St=exp(j*pi*K*t.^2); subplot(211) plot(t*1e6,St); xlabel('t/s');title(' 线性调频信号 '); grid on;axis tight;subplot(212) freq=linspace(-Fs/2,Fs/2,N); plot(freq*1e-6,fftshift(abs(fft(St)))); xlabel('f/ MHz');信号)的数学表达式为：式中 f c 为载波频率， rects(t) rect( t)e为矩形信号 ，j2 (f c t 2t )rect(T t )0,t T el se上式中的 up-chirp 信号可写为 ：s(t)当 TB>1时， LFM 信号特征表达式如下：S(t)ej2 fctSLFM ( f )k2rect ( f B f c ) LFM ( f )(ff c )4S(t)rect (T t )e jKttitle(' 线性调频信号的幅频特性'); grid on;axis tight;仿真波形如下：图2：LFM信号的时域波形和幅频特性2、匹配滤波器：在输入为确知加白噪声的情况下，所得输出信噪比最大的线性滤波器就是匹配滤波器，设一线性滤波器的输入信号为x(t) ：x(t) s(t) n(t)其中：s(t)为确知信号，n(t)为均值为零的平稳白噪声，其功率谱密度为No/2。

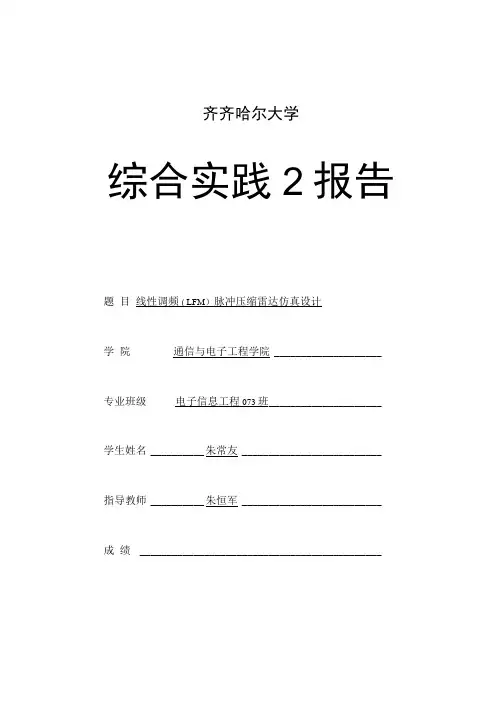

齐齐哈尔大学综合实践2报告题目线性调频（LFM）脉冲压缩雷达仿真设计学院通信与电子工程学院____________________ 专业班级电子信息工程073班_____________________ 学生姓名__________ 朱常友__________________________ 指导教师__________ 朱恒军__________________________ 成绩_____________________________________________2009年11月15日线性调频(LFM)信号是低截获概率雷达常用的一种信号形式，对LFM信号检测和参数估计一直备受人们的关注。

针对该信号的处理方法有短时Fourier变换、Wigner— Ville变换、分数阶Fourier、Hough—Wigner等，都存在分辨率不够高，交义项严重或者运算量太大的问题。

而匹配傅里叶变换是一种线性变换，不存在多分量信号交义项的影响，能在低信噪比条件下检测信号，而且分辨率很高，是一种针对线性调频信号有效地进行参数估计的方法。

关键词：调频信号；线性变换：傅里叶变换AbstractLinear frequency modulation (LFM) signal is a low probability of intercept radar, a signal commonly used in the form of pairs of LFM signal detection and parameter estimation has been much attention.Against the signal processing methods are short-time Fourier transform, Wigner-Ville transform, fractional Fourier, Hough-Wigner and so on, there is not high enough resolution, cross-term severe or too much computation problems. The matching Fourier transform is a linear transformation, there is no multi-component signal cross-term effects can be detected under the conditions of low SNR signals, and a high resolution, is an effective way for linear FM signal parameter estimation method・Keywords：Frequency modulation signal Linear transformation Fourier transform第1章基本理论1.1雷达信号简介雷达是Radar (RAdio Detection And Ranging)的音译词，意为"无线电检测和 测距”，即利用无线电波来检测U 标并测定U 标的位置，这也是雷达设备在最初阶段的 功能。

实验一雷达信号波形分析实验报告一、实验目的要求1. 了解雷达常用信号的形式。

2. 学会用仿真软件分析信号的特性。

3了解雷达常用信号的频谱特点和模糊函数。

二、实验参数设置信号参数范围如下:(1)简单脉冲调制信号:(2)载频:85MHz(3)脉冲重复周期:250us(4)脉冲宽度:8us(5)幅度:1V(2)线性调频信号载频:85MHz脉冲重复周期:250us脉冲宽度:20us信号带宽:15MHz幅度:1V三、实验仿真波形1.简单的脉冲调制信号程序:Fs=10e6;t=0:1/Fs:300e-6;fr=4e3;f0=8.5e7;x1=square(2*pi*fr*t,3.2)./2+0.5; x2=exp(i*2*pi*f0*t);x3=x1.*x2;subplot(3,1,1);plot(t,x1,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('幅度/v')title('脉冲信号重复周期T=250US 脉冲宽度为8us') grid; subplot(3,1,2);plot(t,x2,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('幅度/v')title('连续正弦波信号载波频率f0=85MHz')grid;subplot(3,1,3);plot(t,x3,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('·幅度/v')title('脉冲调制信号')grid;仿真波形:0123x 10-4-101时间/s幅度/v脉冲信号重复周期T=250us 脉冲宽度为8us123x 10-4-11时间/s幅度/v连续正弦波信号载波频率f0=85MHz123x 10-4-101时间/s幅度/v脉冲调制信号2.线性调频信号程序:Fs=10e6;t=0:1/Fs:300e-6;fr=4e3;f0=8.5e7;x1=square(2*pi*fr*t,8)./2+0.5; x2=exp(i*2*pi*f0*t); x3=x1.*x2; subplot(2,2,1);plot(t,x1,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('幅度/v')title('脉冲信号重复周期T=250US 脉冲宽度为8us ') grid; subplot(223);plot(t,x2,'-');axis([0,310e-6,-1.5,1.5]);xlabel('时间/s')ylabel('幅度/v')title('连续正弦波信号载波频率f0=85MHz ')grid;eps = 0.000001;B = 15.0e6;T = 10.e-6; f0=8.5e7;mu = B / T;delt = linspace(-T/2., T/2., 10001);LFM=exp(i*2*pi*(f0*delt+mu .* delt.^2 / 2.));LFMFFT = fftshift(fft(LFM));freqlimit = 0.5 / 1.e-9;freq = linspace(-freqlimit/1.e6,freqlimit/1.e6,10001); figure(1) subplot(2,2,2)plot(delt*1e6,LFM,'k');axis([-1 1 -1.5 1.5])grid;xlabel('时间/us')ylabel('幅度/v')title('线性调频信号T = 10 mS, B = 15 MHz')subplot(2,2,4)y=20*log10(abs(LFMFFT));y=y-max(y);plot(freq, y,'k');axis([-500 500 -80 10]);grid;%axis tightxlabel('频率/ MHz')ylabel('频谱/dB')title('线性调频信号T = 10 mS, B = 15 MHz') 仿真波形:四、实验成果分析本实验首先利用MTALAB软件得到一个脉冲调制信号,然后再对其线性调频分析,得到上面的波形图。

Page 3线性调频（LFM ）脉冲压缩雷达仿真一． 雷达工作原理雷达是Radar （RAdio Detection And Ranging ）的音译词，意为“无线电检测和测距”，即利用无线电波来检测目标并测定目标的位置，这也是雷达设备在最初阶段的功能。

典型的雷达系统如图1.1，它主要由发射机，天线，接收机，数据处理，定时控制，显示等设备组成。

利用雷达可以获知目标的有无，目标斜距，目标角位置，目标相对速度等。

现代高分辨雷达扩展了原始雷达概念，使它具有对运动目标(飞机，导弹等)和区域目标(地面等)成像和识别的能力。

雷达的应用越来越广泛。

图1.1：简单脉冲雷达系统框图雷达发射机的任务是产生符合要求的雷达波形（Radar Waveform ），然后经馈线和收发开关由发射天线辐射出去，遇到目标后，电磁波一部分反射，经接收天线和收发开关由接收机接收，对雷达回波信号做适当的处理就可以获知目标的相关信息。

假设理想静止点目标与雷达的相对距离为R ，为了探测这个目标，雷达发射信号()s t ,电磁波以光速C 向四周传播，经过时间R 后电磁波到达目标，照射到目标上的电磁波可写成：()Rs t C -。

电磁波与目标相互作用，一部分电磁波被目标散射，被反射的电磁波为()Rs t Cσ⋅-，其中σ为目标的雷达散射截面（Radar Cross Section ,简称RCS ），反映目标对电磁波的散射能力。

再经过时间R C 后，被雷达接收天线接收的信号为(2)Rs t Cσ⋅-(t 时刻接受到的信号是t-2R/C 时刻发射的信号，回波是发射波右移再经幅度变换的结果)。

如果将雷达天线和目标看作一个系统，便得到如图1.2的等效，而且这是一个LTI （线性时不变）系统。

图1.2：雷达等效于LTI 系统等效LTI 系统的冲击响应可写成: 1()()Miii h t t σδτ==-∑ (1.1)M 表示目标的个数，i σ是目标散射特性，i τ是光速在雷达与目标之间往返一次的时间，2ii R cτ=(1.2) 式中，i R 为第i 个目标与雷达的相对距离。

11目录1. 设计的基本骤 (1)1.1 雷达信号的产生 (1)1.2 噪声和杂波的产生 (1)2. 信号处理系统的仿真 (1)2.1 正交解调模块 (2)2.2 脉冲压缩模块 (3)2.3 回波积累模块 (3)2.4 恒虚警处理（CFAR）模块 (4)结论 (11)1 设计的基本骤雷达是通过发射电磁信号，再从接收信号中检测目标回波来探测目标的。

再接收信号中，不但有目标回波，也会有噪声（天地噪声，接收机噪声）；地面、海面和气象环境(如云雨)等散射产生的杂波信号；以及各种干扰信号（如工业干扰，广播电磁干扰和人为干扰）等。

所以，雷达探测目标是在十分复杂的信号背景下进行的，雷达需要通过信号处理来检测目标，并提取目标的各种信息，如距离、角度、运动速度、目标形状和性质等。

图3-6 设计原理图2 信号处理系统的仿真雷达信号处理的目的是消除不需要的信号（如杂波）及干扰，提取或加强由目标所产生的回波信号。

雷达信号处理的功能有很多，不同的雷达采用的功能也有所不同，本文是对某脉冲压缩雷达的信号处理部分进行仿真。

一个典型的脉冲压缩雷达的信号处理部分主要由A/D 采样、正交解调、脉冲压缩、视频积累、恒虚警处理等功能组成。

因此，脉冲压缩雷达信号处理的仿真模型.2.1 正交解调模块雷达中频信号在进行脉冲压缩之前，需要先转换成零中频的I 、Q 两路正交信号。

中频信号可表示为:0()()cos(2())IF f t A t f t t πϕ=+ (3.2)式(3.2)中， f 0 为载波频率。

令:00()()cos 2()sin 2IF f t I t f t Q t f t ππ=- (3.3)则00()()cos 2()sin 2IF f t I t f t Q t f t ππ=- (3.4)在仿真中，所有信号都是用离散时间序列表示的，设采样周期为T ,则中频信号为 f IF (rT ) ，同样，复本振信号采样后的信号为f local =e xp(−j ω 0rT ) (3.5)则数字化后的中频信号和复本振信号相乘解调后，通过低通滤波器后得到的基带信号f BB (r ) 为:11000{()cos()}(){()sin()}()N N BB IF IF n nf f r n r n T h n j f r n r n T h n ωω--==-----∑∑ (3.6)式(3.6)中， h (n ) 是积累长度为N 的低通滤波器的脉冲响应。

适合雷达初学者：线性调频脉冲雷达仿真实验教程（含MATLAB代码和教程）今天给大家分享的是一个脉冲雷达MATLAB仿真小实验，这个实验是调皮哥刚进研究生时学习的入门教程，比较简单，特别适合于初学者。

同时这个也是研究生一年级里面的实验课程，不过现在这个课程已经更新了，更新之后的内容就是调皮哥之前说的采用TI毫米波雷达那个，是由调皮哥亲自帮助导师设计的，现在那个课程已经上了两年多了，今年又更新了一些内容。

虽然这个脉冲雷达MATLAB仿真小实验经过了十多年的时间现在已经退出了历史的舞台，但是其内容依旧适合大家学习。

就在之前，有读者向我咨询有没有相关的内容，于是我就准备今天给大家分享，，希望早一些帮助到大家，文末提供了下载方式。

这个小实验内容不多，两个程序，一份报告，报告是调皮哥自己的课程作业。

MATLAB程序主要完成16个调频脉冲信号的产生、脉冲压缩、MTI、MTD、CFAR等信号处理算法，共计200多行。

报告的内容就是对实验内容的解析和分析，大家可以参照理解和学习，因此我就不再对代码进行一一解释了，代码中也有一些注释，相信大家花点功夫应该能够看得懂的。

具体内容大家可以详细见教程，这里就不再进行过多的论述。

后续还有几个小问题，可以分享给大家：（1）线性调频信号的特点。

为什么选用线性调频信号？答：线性调频信号的频率随时间呈线性变化，选用线性调频信号可以增大发射信号的带宽，提高平均发射功率，同时又有较高的距离分辨率。

（2）为什么要做脉冲压缩答：为了获得大的作用距离和具有很高的距离分辨率。

（3）时域脉压和频域脉压分别怎么做？答：通过对发射信号进行序列反转、取共轭操作即可得到脉冲压缩系数。

时域脉冲压缩处理是对回波信号与脉冲压缩系数进行卷积。

频域是先对回波信号和脉压系数做FFT，点乘之后在做IFFT（逆快速傅里叶变换）。

（4）PC（脉冲压缩）结束后三个目标高度为什么不一样，呈什么变化，为什么？答：第一个脉冲有部分处于闭锁期，因此幅度较小。

南京理工大学随机信号处理基础Mallab仿真姓名王刚学号912116660123班级9121042102雷达线性调频信号的脉冲压缩处理线性调频脉冲信号时宽10us ，带宽123MHz ，对该信号进行匹配滤波处理即脉压处理，处理增益为多少？脉压后所得的的脉冲宽度为多少？用图说明脉压后的脉冲宽度，内插点看4dB 带宽，以该带宽说明距离分辨率与带宽关系。

分析过程：1、线性调频信号（LFM ）LFM 信号(也称Chirp 信号)的数学表达式为：)2(22)()(t k t f j c e Tt r e c t t s +=π式中c f 为载波频率，()t rect T为矩形信号，11()0,t t rect TT elsewise ⎧ , ≤⎪=⎨⎪⎩上式中的up-chirp 信号可写为：2()()cj f ts t S t eπ=当TB>1时，LFM 信号特征表达式如下：)(2)(B f f r e c t k S c f L F M-=4)()(πμπφ+-=c f L F Mf f 2()()j K t t S t r e c t e T π=对于一个理想的脉冲压缩系统，要求发射信号具有非线性的相位谱，并使其包络接近矩形； 其中)(t S 就是信号s(t)的复包络。

由傅立叶变换性质，S(t)与s(t)具有相同的幅频特性，只是中心频率不同而已。

因此，Matlab 仿真时，只需考虑S(t)。

以下Matlab 程序产生S(t)，并作出其时域波形和幅频特性，程序如下：B=123e6; %带宽 123MHz T=10e-6; %脉冲时宽 10us K=B/T; Fs=2*B;Ts=1/Fs; N=T/Ts;t=linspace(-T/2,T/2,N);St=exp(j*pi*K*t.^2); subplot(211)plot(t*1e6,St);xlabel('t/s');title('线性调频信号');grid on;axis tight;subplot(212)freq=linspace(-Fs/2,Fs/2,N);plot(freq*1e-6,fftshift(abs(fft(St))));xlabel('f/ MHz');title('线性调频信号的幅频特性');grid on;axis tight;仿真波形如下：图1：LFM信号的时域波形和幅频特性2、匹配滤波器：在输入为确知加白噪声的情况下，所得输出信噪比最大的线性滤波器就是匹配滤波器，设一线性滤波器的输入信号为)x：(t)()()(t n t s t x +=其中：)(t s 为确知信号，)(t n 为均值为零的平稳白噪声，其功率谱密度为2/No 。

西南科技大学课程设计报告课程名称：设计名称：雷达线性调频信号的脉冲压缩处理姓名：学号:班级：指导教师：起止日期： 2010.12.25-----2011.1.5学生班级：学生姓名：学号：设计名称：雷达线性调频信号的脉冲压缩处理起止日期： 2010、12、25——2011、1、03 指导教师：课程设计学生日志课程设计评语表雷达线性调频信号的脉冲压缩处理一、 设计目的和意义掌握雷达测距的工作原理，掌握匹配滤波器的工作原理及其白噪声背景下的匹配滤波的设计，线性调频信号是大时宽频宽积信号；其突出特点是匹配滤波器对回波的多普勒频移不敏感以及更好的低截获概率特性。

LFM 信号在脉冲压缩体制雷达中广泛应用；利用线性调频信号具有大带宽、长脉冲的特点，宽脉冲发射已提高发射的平均功率保证足够的作用距离；而接受时采用相应的脉冲压缩算法获得窄脉冲已提高距离分辨率，较好的解决了雷达作用距离和距离分辨率之间的矛盾；。

而利用脉冲压缩技术除了可以改善雷达系统的分辨力和检测能力，还增强了抗干扰能力、灵活性，能满足雷达多功能、多模式的需要。

二、 设计原理 1、匹配滤波器原理：在输入为确知加白噪声的情况下，所得输出信噪比最大的线性滤波器就是匹配滤波器，设一线性滤波器的输入信号为)(t x ： )()()(t n t s t x +=其中：)(t s 为确知信号，)(t n 为均值为零的平稳白噪声，其功率谱密度为2/No 。

设线性滤波器系统的冲击响应为)(t h ，其频率响应为)(ωH ，其输出响应：)()()(t n t s t y o o += 输入信号能量：∞<=⎰∞∞-dt t s s E )()(2输入、输出信号频谱函数： dt e t s S t j ⎰∞∞--=ωω)()()()()(ωωωS H S o =ωωωπωωd e S H t s tj o ⎰∞-=)()(21)( 输出噪声的平均功率：ωωωπωωπd P H d P t n E n n o o ⎰⎰∞∞-∞∞-==)()(21)(21)]([22)()()(21)()(2122ωωωπωωπωωd P H d e S H SNR n t j o o ⎰⎰∞∞-∞∞-=利用Schwarz 不等式得：ωωωπd P S SNR n o ⎰∞∞-≤)()(212上式取等号时，滤波器输出功率信噪比o SNR 最大取等号条件：otj n eP S H ωωωαω-=)()()(* 当滤波器输入功率谱密度是2/)(o n N P =ω的白噪声时，MF 的系统函数为： ,)()(*o t j e kS H ωωω-=oN k α2=k 为常数1，)(*ωS 为输入函数频谱的复共轭，)()(*ωω-=S S ，也是滤波器的传输函数)(ωH 。

随机信号处理实验————线性调频（LFM）信号脉冲压缩仿真姓名：***学号： **********一、实验目的：1、了解线性FM 信号的产生及其性质；2、熟悉MATLAB 的基本使用方法；3、利用MATLAB 语言编程匹配滤波器。

4、仿真实现FM 信号通过匹配滤波器实现脉压处理，观察前后带宽及增益。

5、步了解雷达中距离分辨率与带宽的对应关系。

二、实验内容：1、线性调频信号线性调频矩形脉冲信号的复数表达式为：()()2001222j f t j f t ut lfmt t u t Arect S e e ππτ⎛⎫+ ⎪⎝⎭⎛⎫== ⎪⎝⎭ ()211,210,2j ut t t t u t Arect rect t e πττττ⎧≤⎪⎪⎛⎫⎛⎫==⎨ ⎪ ⎪⎝⎭⎝⎭⎪>⎪⎩为信号的复包络，其中为矩形函数。

0u f τ式中为脉冲宽度,为信号瞬时频率的变化斜率，为发射频率。

当1B τ≥（即大时宽带宽乘积）时，线性调频信号特性表达式如下：0()LFM f f f B S -⎛⎫=⎪⎝⎭幅频特性： 20()()4LFM f f f u ππφ-=+相频特性：20011222i d f f t ut f ut dt ππ⎡⎤⎛⎫=+=+ ⎪⎢⎥⎝⎭⎣⎦信号瞬时频率：程序如下：%%产生线性调频信号T=10e-6; %脉冲宽度B=400e6; %chirp signal 频带宽度400MHz K=B/T; %斜率Fs=2*B;Ts=1/Fs; %采样频率与采样周期N=T/Ts %N=8000t=linspace(-T/2,T/2,N); %对时间进行设定St=exp(j*pi*K*t.^2) %产生chirp signalfigure;subplot(2,1,1);plot(t*1e6,real(St));xlabel('Time in u sec');title('线性调频信号');grid on;axis tight;subplot(2,1,2)freq=linspace(-Fs/2,Fs/2,N); %对采样频率进行设定plot(freq*1e-6,fftshift(abs(fft(St))));xlabel('Frequency in MHz');title('线性调频信号的幅频特性');grid on;axis tight;Matlab 程序产生chirp 信号，并作出其时域波形和幅频特性，如图：2、匹配滤波器在输入为确知加白噪声的情况下，所得输出信噪比最大的线性滤波器就是匹配滤波器，设一线性滤波器的输入信号为)(t x ：)()()(t n t s t x +=其中：)(t s 为确知信号，)(t n 为均值为零的平稳白噪声，其功率谱密度为2/No 。

西南科技大学课程设计报告课程名称：设计名称：雷达线性调频信号的脉冲压缩处理姓名：学号:班级：指导教师：起止日期： 2010.12.25-----2011.1.5学生班级：学生姓名：学号：设计名称：雷达线性调频信号的脉冲压缩处理起止日期： 2010、12、25——2011、1、03 指导教师：课程设计学生日志课程设计评语表雷达线性调频信号的脉冲压缩处理一、 设计目的和意义掌握雷达测距的工作原理，掌握匹配滤波器的工作原理及其白噪声背景下的匹配滤波的设计，线性调频信号是大时宽频宽积信号；其突出特点是匹配滤波器对回波的多普勒频移不敏感以及更好的低截获概率特性。

LFM 信号在脉冲压缩体制雷达中广泛应用；利用线性调频信号具有大带宽、长脉冲的特点，宽脉冲发射已提高发射的平均功率保证足够的作用距离；而接受时采用相应的脉冲压缩算法获得窄脉冲已提高距离分辨率，较好的解决了雷达作用距离和距离分辨率之间的矛盾；。

而利用脉冲压缩技术除了可以改善雷达系统的分辨力和检测能力，还增强了抗干扰能力、灵活性，能满足雷达多功能、多模式的需要。

二、 设计原理 1、匹配滤波器原理：在输入为确知加白噪声的情况下，所得输出信噪比最大的线性滤波器就是匹配滤波器，设一线性滤波器的输入信号为)(t x ： )()()(t n t s t x +=其中：)(t s 为确知信号，)(t n 为均值为零的平稳白噪声，其功率谱密度为2/No 。
