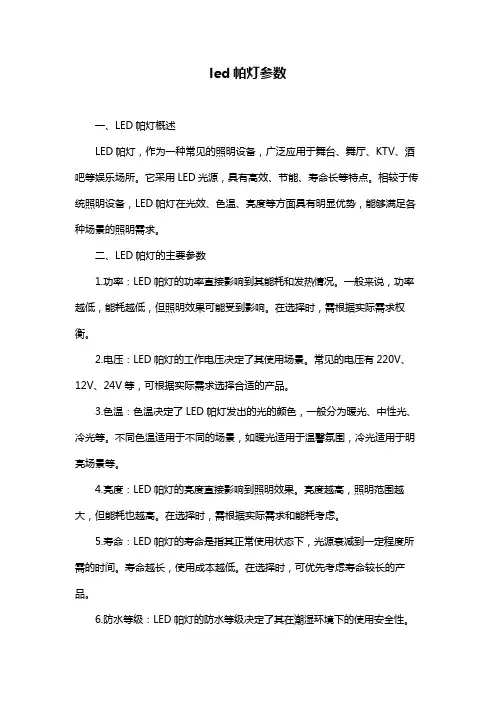

led帕灯参数一、LED帕灯概述LED帕灯,作为一种常见的照明设备,广泛应用于舞台、舞厅、KTV、酒吧等娱乐场所。
它采用LED光源,具有高效、节能、寿命长等特点。
相较于传统照明设备,LED帕灯在光效、色温、亮度等方面具有明显优势,能够满足各种场景的照明需求。
二、LED帕灯的主要参数1.功率:LED帕灯的功率直接影响到其能耗和发热情况。
一般来说,功率越低,能耗越低,但照明效果可能受到影响。
在选择时,需根据实际需求权衡。
2.电压:LED帕灯的工作电压决定了其使用场景。
常见的电压有220V、12V、24V等,可根据实际需求选择合适的产品。
3.色温:色温决定了LED帕灯发出的光的颜色,一般分为暖光、中性光、冷光等。
不同色温适用于不同的场景,如暖光适用于温馨氛围,冷光适用于明亮场景等。
4.亮度:LED帕灯的亮度直接影响到照明效果。
亮度越高,照明范围越大,但能耗也越高。
在选择时,需根据实际需求和能耗考虑。
5.寿命:LED帕灯的寿命是指其正常使用状态下,光源衰减到一定程度所需的时间。
寿命越长,使用成本越低。
在选择时,可优先考虑寿命较长的产品。
6.防水等级:LED帕灯的防水等级决定了其在潮湿环境下的使用安全性。
一般分为IP20、IP44、IP65等,根据使用场景选择合适的防水等级。
7.光束角:光束角是指LED帕灯发出的光束角度。
光束角越大,照明范围越广;光束角越小,照明效果越集中。
在选择时,可根据实际需求选择合适的光束角。
三、如何选择合适的LED帕灯1.确定应用场景:根据实际使用场景,选择适合的LED帕灯类型和功能。
2.考虑实际需求:结合自身需求,选择合适的功率、亮度、色温等参数。
3.比较产品性能:在满足需求的基础上,对比不同产品的性能,如寿命、防水等级等。
4.参考用户评价:查阅其他用户对产品的评价,了解产品的优缺点,作为选择的参考。
四、LED帕灯的使用与维护1.安装注意事项:在安装时,确保电源线充足,避免过度弯曲或损伤线缆;安装在干燥、通风处,避免潮湿环境;根据实际需求调整光束角和角度。

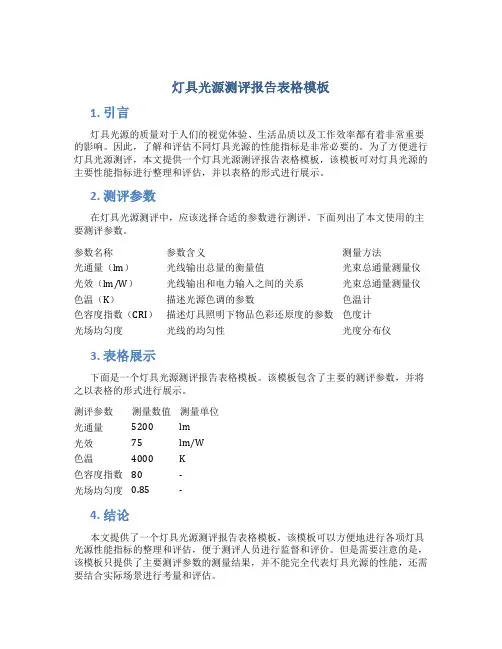

灯具光源测评报告表格模板
1. 引言
灯具光源的质量对于人们的视觉体验、生活品质以及工作效率都有着非常重要的影响。
因此,了解和评估不同灯具光源的性能指标是非常必要的。
为了方便进行灯具光源测评,本文提供一个灯具光源测评报告表格模板,该模板可对灯具光源的主要性能指标进行整理和评估,并以表格的形式进行展示。
2. 测评参数
在灯具光源测评中,应该选择合适的参数进行测评。
下面列出了本文使用的主要测评参数。
参数名称参数含义测量方法
光通量(lm)光线输出总量的衡量值光束总通量测量仪光效(lm/W)光线输出和电力输入之间的关系光束总通量测量仪色温(K)描述光源色调的参数色温计
色容度指数(CRI)描述灯具照明下物品色彩还原度的参数色度计
光场均匀度光线的均匀性光度分布仪
3. 表格展示
下面是一个灯具光源测评报告表格模板。
该模板包含了主要的测评参数,并将之以表格的形式进行展示。
测评参数测量数值测量单位
光通量5200 lm
光效75 lm/W
色温4000 K
色容度指数80 -
光场均匀度0.85 -
4. 结论
本文提供了一个灯具光源测评报告表格模板,该模板可以方便地进行各项灯具光源性能指标的整理和评估,便于测评人员进行监督和评价。
但是需要注意的是,该模板只提供了主要测评参数的测量结果,并不能完全代表灯具光源的性能,还需要结合实际场景进行考量和评估。
白光LED的特性参数从目前的LED产品的机理和结构来看,以下几个方面是用来衡量LED优劣的特性参数。
(1)白光LED电流/电压参数(正、反向)LED的电性能具有典型的PN结伏安特性,不同的电流直接影响LED的发光亮度和PN结的结温.在照明应用中,为了获得大功率的LED灯,往往将许多个发光二极管通过一定的串并联方式组合在一起,相关的各个LED的特性必须匹配,在交流工作状态还必须考虑其反向电特性,因此必须测试它们在工作点上的正向电流和正向压降,以及反向漏电流和反向击穿电压等参数。
(2)白光LED光通量和辐射通量发光二极管单位时间内发射的总电磁能量称为辐射通量,也就是光功率(W).对于照明用LED光源,我们更关心的是照明的视觉效果,即光源发射的辐射通量中能引起人眼感知的那部分当量,称作为光通量ΦV(1m).辐射通量与器件的电功率之比表示LED的辐射效率;光通量与器件的电度指在给定方向上单位立体角内所发射的光通量:I= dΦ/dΩ(cd)(2-1)光强分布曲线如图1所示,是表示LED发光在空间各方向的分布状态.在照明应用中计算工作面的照度均匀性和LED灯的空间布置,光强分布是最基本的数据.对于空间光束为旋转对称型分布的LED,用一个过光束轴平面上的曲线表示即可.对光束为椭圆形分布的LED,则用过光束轴及椭圆形长短轴的两个垂直平面上的曲线来表示.对于非对称的复杂图形,一般用过光束轴的六个以上截面的平面曲线来表示.发光角(或光束角)通常用半强度角θ1/2表示,即在光强分布图中光强大于等于峰值光强1/2时所包含的光束角度.(4)白光LED光谱功率分布LED的光谱功率分布表示辐射功率随波长的变化函数,它既确定了发光的颜色,也确定了它的光通量以及它的显色指数.通常用相对光谱功率分布S(λ)表示,光谱功率沿峰值两边下降到其值的50%时,所对应的两个波长之差Δλ=λ2-λ1,即为光谱带.(5)白光LED色品坐标选三原色红(R)、绿(G)、蓝(B).X=R/(R+G+B),Y=G/(R+G+B),Z=B/(R+G+B) (2-2)由于X+Y+Z=1,所以只用给出X和Y的值,就能唯一地确定一种颜色.这就是通常所说的色度图,为了使坐标值能直接表示亮度大小,国际照明协会规定采用另一种色度坐标X、Y、Z,与R、G、B间存在线性换算关系.若以x、y作为平面坐标系,将自然界中的各种彩色按比色实验法测出其x、y数值,并绘在该坐标平面内,便可得到图2-1所示的色度图.该色度图边沿舌形曲线上的任一点都代表某一波长光的色调,而曲线内的任一点均表示人眼能看到的某一种混合光的颜色.其中白光区域的特征点A、B、C、D65、E的坐标值和色温见表2-1.表2-1 特征点对应的色坐标值和色温光源点X坐标Y坐标色温(K)A 0.4476 0.4074 2854B 0.3484 0.3516 4800C 0.3101 0.3162 6800D65 0.313 0.329 6500E 0.3333 0.3333 5500(6)白光LED色温和显色指数对于白光LED等发光颜色基本为“白光”的光源用色品坐标可以准确地表达该光源的表观颜色.但具体的数值很难与习惯的光色感觉联系在一起.人们经常将光色偏橙红的称为“暖色”,比较炽白或稍偏兰的称为“冷色”,因此用色温来表示光源的光色会更加直观.光源的发光颜色与在某一温度下黑体辐射的颜色相同时,则称黑体的温度为该光源的色温(color temperature) T,单位为开(K).对于白光LED,其发光颜色往往与各种温度下的黑体(完全辐射体)的色品坐标都不可能完全相同,这时就不能用色温表示.为了便于比较,而采用相关色温(CCT)的概念.也就是当光源的色品与完全辐射体在某一温度下的色品最接近,即在1960CIE-UCS色品图上的色品差最小时,则该完全辐射体的温度称为该光源的相关色温R1.用于照明工程的LED,尤其是白光LED,除表现颜色外,更重要的特性往往是周围的物体在LED光照明下所呈现出来的颜色与该物件在完全辐射(如日光)下的颜色是否一致,即所谓的显色特性.1974年CIE推荐了用“试验色”法来定量评价光源显色性的方法,它是测量参照光源照明下和待测光源照明下标准样品的总色位移量为基础来规定待测光源的显色性,用一个显色指数值来表示.CIE规定用完全辐射体或标准照明体D作为参照光源,并将其显色指数定为100,还规定了若干测试用的标准色样.根据在参照光源下和待测光源下,上述标准色样形成的色差来评定待测光源显色性的好坏.光源对某一种标准色样品的显色指数称为特殊显色指数R1.R1=100-4.6△Ei (2-3)式中△Ei为第i号标准色样在参照光源下和待测光源下的色差.CIE推荐的标准色样共有14种.其1-8号为中等饱和度、中等明度的常用代表性色调样品,第9至14号样品包括红、黄、绿、蓝等几种饱和色、欧美的皮肤色和树叶绿色.在一些特殊场合使用的LED光源,必须考核其特殊的显色指数.1985年国家制定了“光源显色性评价方法”标准,并增加了中国人女性肤色的色样,作为第十五种标准色样.这对于评价在电视演播室、商场、美容场所等照明用LED光源的显色性尤为重要.光源对前8个颜色样品的平均显色指数称为一般显色指数Ra.(7)白光LED热性能照明用LED发光效率和功率的提高是当前LED产业发展的关键问题之一,与此同时,LED的PN结温度及壳体散热问题显得尤为重要,一般用热阻、壳体温度、结温等参数表示.(8)白光LED辐射安全目前,国际电工委员会IEC将LED产品等同于半导体激光器的要求进行辐射的安全测试和论证.因LED是窄光束、高亮度的发光器件,考虑到其辐射可能对人眼视网膜的危害,因此,对于不同场合应用的LED,国际标准规定了其有效辐射的限值要求和测试方法.目前在欧盟和美国,照明LED产品的辐射安全作为一项强制性的安全要求执行.(9)白光LED可靠性和寿命可靠性指标是衡量LED在各种环境中正常工作的能力.在液晶背光源和大屏幕显示中特别重要.寿命是评价LED产品可用周期的质量指标,通常用有效寿命或终了寿命表示.在照明应用中,有效寿命是指LED在额定功率条件下,光通量衰减到初始值的规定百分比时所持续的时间.1)平均寿命一批LED同时点亮,当经过一段时间后,LED不亮达到50%时所用的时间.2)经济寿命在同时考虑LED损坏以及光输出衰减的状况下,其综合输出减至一特定比例时的小时数.此比例用于室外光源为70%,用于室内光源为80%.。
图书馆照明设计探讨摘要:本文阐述了图书馆照明的标准和要求;通过比较各光源优缺点,选用适合图书馆用光源;结合实例介绍智能化照明系统在图书馆照明控制的应用。
关键词:图书馆;绿色照明;照明标准;环境要求;灯具布置;智能照明控制0引言图书馆是保存和传播人类文明成果的重要场所, 图书能够陶冶人们文化情操,拓宽知识面,提高全面素质。
舒适的照明环境对人的视觉健康非常重要,会把读者留在图书馆的时间更长,从而有效提高图书馆的利用率。
此外,图书馆属于照明时间长且照明场所多的建筑,其照明用电量约占整个建筑用电量的40%。
因此探讨图书馆照明设计对提升阅读环境和节约能源有着积极的意义。
1图书馆照明标准图书馆的核心功能就是阅读和查询藏书等,为达到高质量照明和舒适的环境,需满足《图书馆建筑设计规范》JGJ 38-2015和《建筑照明设计标准》GB 50034-2013中有关标准值的规定(见表1)表1:图书馆建筑照明标准值房间或场所参考平面及其高度照度标准值(lx)UGRU0R a普通阅览室、开放式0.75m水平300190.80阅览室、少年儿童阅览室面60多媒体阅览室0.75m水平面300190.6080老年阅览室0.75m水平面500190.6080珍善本、舆图阅览室0.75m水平面500190.6080门厅、陈列室、目录厅(室)、出纳厅0.75m水平面300190.6080书架、书库0.25m水平面50-0.4080工作间0.75m水平面300190.6080从表格里看,舒适的照明环境需满足四个指标,即照度(lx)、统一眩光值(UGR)、照度均匀度(U0)和显色指数(Ra)。
(1)照度:照射在单位面积上的光通量,计量单位是勒克斯(lx)。
照度与被照物的材质、色彩无关,不依赖于人眼的视觉感受,便于作为设计考量和测量。
需要注意的是书架、书库的照度值的参考平面及其高度是0.25m的水平面,即书架的底部距离地面的距离,保证放在最底面的书达到查询书籍的照度需求;其他区域为保证在书桌面的照度标准值。
LED12个重要性能指标要想深入了解LED,不仅需要了解LED的一些基本知识,还要了解LED的性能指标,因为LED性能指标是整个LED的核心部分。
笔者将LED性能指标分为12个关键词,下面让笔者给网友进行详细的分析。
12个LED重要性能指标(一)LED的颜色:LED的颜色是一项非常重要的指标,是每一个LED相关灯具产品必须标明,目前LED的颜色主要有红色、绿色、蓝色、青色、黄色、白色、暖白、琥珀色等。
在我们设计和接单的时候这个参数是千万不能忘记的(尤其是初学者).因为颜色不同,相关的参数也有很大的变化。
(二)LED的电流:LED的正向极限(IF)电流多在20MA,而且LED的光衰电流不能大于IF/3,大约15MA和18MA。
LED的发光强度仅在一定范围内与IF成正比,当IF>20MA时,亮度的增强已经无法用内眼分出来。
因此,LED的工作电流一般选在17—19MA左右比较合理.前面所针对是普通小功率LED(0.04-0.08W)之间的LED而言,但有些食人鱼LED除外(有些在40MA左右的额定值)。
除着技术的不断发展,大功率的LED也不断出现如0.5WLED(IF=150MA),1WLED(IF=350MA),3WLED(IF=750MA)还有其它更多的规格,我不一一进行介绍,你们可以自己去查LED手册。
(三)LED的电压:通常所说的LED是正向电压,就是说LED的正极接电源正极,负极接电源负极。
电压与颜色有关系,红、黄、黄绿的电压是1.8—2.4v之间。
白、蓝、翠绿的电压是3.0—3.6v之间,这里笔者要提醒的是,同一批生产出的LED电压也会有一些差异,要根据厂家提供的为准,在外界温度升高时,VF将会下降。
(四)LED的反向电压VRm:允许增加的最大反向电压。
超过数值,发光二极管可能被击穿损坏。
(五)LED的色温:以绝对温度K来表示,即将一标准黑体加热,温度升高到一定程度时颜色开始由深红—浅红—橙黄—白—蓝,逐渐改变,某光源与黑体的颜色相同时,将黑体当时的绝对温度称为该光源之色温。
LED全光谱参数是指LED光源的光谱特性,包括光谱功率分布、色品坐标、色温、显色指数、色容差、色偏差、颜色纯度和主波长、光通量、辐射功率、光效率等。
这些参数可以用来描述LED光源的光学性能和照明效果。
1. 光谱功率分布:描述LED光源在不同波长下的光功率分布情况,可以用来衡量LED光源的光谱能量分布均匀性。
2. 色品坐标:描述LED光源颜色的三维坐标,包括色相、饱和度和亮度。
色品坐标可以用来表示LED光源的颜色特性。
3. 色温:描述LED光源发出的光的冷暖程度,单位为开尔文(K)。
色温可以用来衡量LED光源的光色效果。
4. 显色指数:描述LED光源对物体颜色的还原能力,数值越接近100,表示LED光源的显色性能越好。
5. 色容差:描述LED光源在不同波长下的色散程度,可以用来衡量LED光源的颜色稳定性和一致性。
6. 色偏差:描述LED光源的颜色偏移程度,可以用来衡量LED光源的颜色准确性。
7. 颜色纯度:描述LED光源颜色的鲜艳程度,数值越接近1,表示LED光源的颜色越纯。
8. 主波长:描述LED光源发出的光的主波长,可以用来表示LED光源的颜色。
9. 光通量:描述LED光源发出的光的总量,单位为流明(lm)。
光通量可以用来衡量LED光源的亮度。
10. 辐射功率:描述LED光源发出的辐射能量,单位为瓦特(W)。
辐射功率可以用来衡量LED 光源的功率消耗。
11. 光效率:描述LED光源的光电转换效率,即发出的光功率与输入的电功率之比。
光效率可以用来衡量LED光源的能量利用效率。
LED光源与其它光源的比较10瓦LED功率的光源,超过卤素灯250瓦光源的效果,20瓦超过150瓦气体放电灯的光源效果,60瓦超过400瓦功率气体放电灯的?这LED功率是怎么算的!/Y,n#@!r3 u5 P:C 1E)O2 z&^%I-R0 nLED与其他光源比较:O1 y%u'V6 z1 M.J3\(E7 v在比较之前我们要明确两个概念:(1)功率:电流与电压的乘积。
(2)光通量:单位时间里通过某一面积的光能,称为通过这一面积的辐射能通量。
单位是流明(lm)。
评价一个光源,一般需要看他的几个特性:功率,光效,光线特性,价格。
(1)功率就是这个光源的常用输入功率。
(2)光效是光源把电能转化为光能的能力,用光通量作为评价标准,效率的单位就是(流明/瓦特)。
7 W'd:N3 i!V(|6\(3)光线特性是指光源的颜色,发光面积,光线发散角等特性。
光线特性决定一种光源的应用范围。
(4)价格因不同的功率相差很大,我们近似取每1000流明需要的价格来做一个粗略的对比,同时因为光效不同而引起的耗电差别。

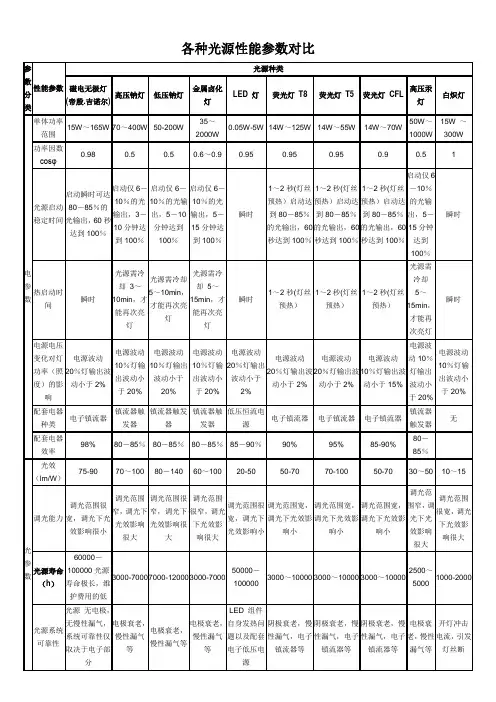

下面用一个图表来简单说明:光源类型功率(W)光效(流明/瓦)光线特性价格(元/千流明)其他特性白光LED 1~5K 60~120近似点光源133机械强度好,低压驱动,寿命长白炽灯<500 10~15光谱连续<5机械强度差,寿命短卤素灯<1000 25~30类似白炽灯<10机械强度差,寿命短荧光灯<500 30~80发光面积大,散射<20机械强度差,体积大,寿命短氙灯HID 10~5K 60~100类似白炽灯<200驱动电路复杂,小功率时效率低LED灯、HID氙气灯、卤素灯参数对比灯泡种类卤素灯HID氙气灯LED灯发光体卤钨灯丝气体放电柱半导体P、N极发光方式燃烧灯丝电子激发气体放电电子激发半导体放电功率12 V5 5~100 W12 V35 W12 V30 W光通量80 0~1,500 lm 3,300 lm 3,600 lm色温3,000 K4,20 0~12,00 6P.e/x.`2 N7 F5 w4_,Y#\*\灯泡种类卤素灯HID氙气灯LED灯发光体卤钨灯丝气体放电柱半导体P、N极发光方式燃烧灯丝电子激发气体放电电子激发半导体放电功率12 V55~100 W12 V35 W12 V30 W光通量800~1,500 lm 3,300 lm 3,600 lm 色温3,000 K4,200~12,000 K2,700~6,500 K光色(视觉)黄色光泽白色光泽黄色~白色可选寿命350 hrs 3,000 hrs 50,000 hrs紫外线渗透少无无光线照射特点热光源热光源冷光源灯壳温度>150℃105℃<60℃眩光不可调不可调发光方向可调表中那些常见的光源都有其明确的用途,而白光LED是一个还在不断发展的产品。

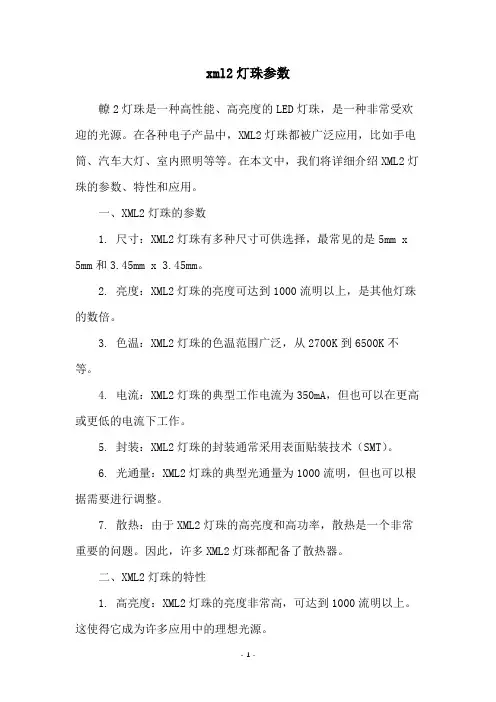

xml2灯珠参数轑2灯珠是一种高性能、高亮度的LED灯珠,是一种非常受欢迎的光源。
在各种电子产品中,XML2灯珠都被广泛应用,比如手电筒、汽车大灯、室内照明等等。
在本文中,我们将详细介绍XML2灯珠的参数、特性和应用。
一、XML2灯珠的参数1. 尺寸:XML2灯珠有多种尺寸可供选择,最常见的是5mm x 5mm和3.45mm x 3.45mm。
2. 亮度:XML2灯珠的亮度可达到1000流明以上,是其他灯珠的数倍。
3. 色温:XML2灯珠的色温范围广泛,从2700K到6500K不等。
4. 电流:XML2灯珠的典型工作电流为350mA,但也可以在更高或更低的电流下工作。
5. 封装:XML2灯珠的封装通常采用表面贴装技术(SMT)。
6. 光通量:XML2灯珠的典型光通量为1000流明,但也可以根据需要进行调整。
7. 散热:由于XML2灯珠的高亮度和高功率,散热是一个非常重要的问题。
因此,许多XML2灯珠都配备了散热器。
二、XML2灯珠的特性1. 高亮度:XML2灯珠的亮度非常高,可达到1000流明以上。
这使得它成为许多应用中的理想光源。
2. 高效率:XML2灯珠的效率非常高,能够将电能转换为光能的比例达到70%以上。
3. 长寿命:由于XML2灯珠采用固态发光技术,因此具有长寿命、抗震动、抗振动、抗潮湿等优点。
4. 节能环保:由于XML2灯珠的高效率,它能够大幅度减少能源消耗,同时也能减少环境污染。
5. 色温可调:XML2灯珠的色温范围广泛,从2700K到6500K 不等,可以根据需要进行调整。
6. 易于控制:XML2灯珠可以通过PWM调光控制器进行控制,可以实现精确的亮度调节。
三、XML2灯珠的应用1. 手电筒:由于XML2灯珠的高亮度和高效率,它成为了手电筒的理想光源。
许多高端手电筒都采用了XML2灯珠。
2. 汽车大灯:由于XML2灯珠的高亮度和高效率,它也成为了汽车大灯的理想光源。
许多汽车厂商都采用了XML2灯珠。
以我们的观点,CREE是LED行业的后起之秀。
lumileds在大功率LED芯片领域占据着近乎统治的地位,其推出的各种封装形式和安装配件,几乎成为了业界标准。
但是lumileds的K2系列新品,并没有在性能上给用户太多的提升,甚至在对等情况下,还不如其3W产品的效能。
在大功率领域,LED的高温性能一直是一个难以解决的问题,随着温度的升高,LED的光效不断下降,其寿命也随之大幅度缩短。
K2系列似乎是3W系列的一个耐热升级版,在相同的情况下,光效和3W产品接近,而其优势在于,K2可以工作在高达185°C的高温下。
不过大功率LED多数不会面临这种恶劣环境,而用户也不希望自己的产品里包含一个核心温度高达185°C的发热器件。
从这个角度讲,K2是一款失败的产品。
日亚化工不断发布新的LED技术资料,日亚的实验室产品已经达到150流明/瓦的高效率,但是日亚并没有公布详细的测试数据,更重要的是,在国内,几乎无法买到日亚化工的LED产品。
单纯的光效并不具有参考价值,因为随着功率增长,LED的光效在不断下降。
lumileds的产品在300mA以下,光效可以超过60流明/W,但是当驱动电流达到700mA,光效骤然降低到了30~40流明/W。
事实上,市面上在销售的5mm高亮白光LED,其中优秀的产品,光效可以达到100流明/W,超过任何的大功率产品,但是那是在驱动电流仅有5mA的微弱功率下,当驱动电流增长,光效急剧跌落。
CREE似乎在大功率下保有高光效的技术上取得领先,至少,目前能够批量订货的产品,1W到3W 功率,CREE在效能上具有无可争议的优势。
但是,在封装技术上,CREE并不是一家成熟的公司,CREE的封装形式,无法很好的适应目前的LED外部光学配件,而且其封装在使用过程中曾经出现过部件脱落等现象,其引脚的布局也有很大局限性。
尽管如此,CREE是成功的,封装作为LED的外围技术,其技术含量并不高,即使几乎不具备大功率LED核心制造技术的中国大陆,也掌握了一定的封装技术,我相信随着市场对其产品的不断反馈,CREE能够把其产品的这个缺陷消除掉。
光源是指能够发出光线的物体或装置,是光学中一个重要的概念。
光源可以根据其产生光线的方式、特性和用途进行分类。
下面我将从光源的概念、分类和特点等方面展开详细介绍。
一、光源的概念光源是指能够发出光线的物体或装置。
光源可以是自然的,如太阳、月亮和星星,也可以是人工制造的,如灯泡、荧光灯、LED 等。
光源是光学研究的基础,广泛应用于照明、显示、通信、成像等领域。
二、光源的分类1. 根据产生光线的方式:(1) 自然光源:指自然界中产生光线的物体,如太阳、月亮、星星等。
自然光源的特点是光强和光色随时间和环境条件变化,具有不稳定性。
(2) 人工光源:指人工制造的能够发出光线的装置,如灯泡、荧光灯、LED等。
人工光源的特点是光强和光色可以通过控制电流、电压或其他方式进行调节,具有稳定性和可控性。
2. 根据光谱特性:(1) 白光源:指能够同时发出各种波长的可见光的光源,如白炽灯、日光灯等。
白光源的光谱覆盖整个可见光范围,具有较好的色彩再现性。
(2) 单色光源:指只发出特定波长的光线的光源,如激光器、单色LED等。
单色光源的光谱集中在某一波长附近,具有纯净的光谱特性。
3. 根据用途和特性:(1) 照明光源:主要用于室内外照明,包括白炽灯、荧光灯、卤素灯、LED灯等。
照明光源在色温、光效、寿命等方面有不同特点。
(2) 显示光源:主要用于显示器、电视、手机屏幕等设备,包括液晶背光灯、OLED等。
显示光源在亮度、对比度、响应速度等方面有特殊要求。
(3) 激光光源:主要应用于激光打印、激光加工、激光医疗等领域,具有高亮度、高聚焦度、窄带宽等特点。
三、不同光源的特点1. 光谱特性:不同光源的光谱特性决定了其色彩表现能力和对物体颜色的影响。
白光源的色温、显色指数等参数反映了其色彩性能,而单色光源则具有特定的波长和光谱特性。
2. 光效和能耗:光源的光效指标反映了单位能量转化为可见光的效率,不同光源在光效和能耗上有显著差异。
LED作为一种高效节能的光源受到广泛关注。
光源的色温及显色性所有固体、液体和气体如果达到足够高的温度,都会发射出可见光。
白炽灯中的固体钨约在3000K 时的炽热发光,这是我们最为熟悉的人造光源。
通常是随着辐射体的温度升高而提高,辐射光色从暗红,经过桔黄、发白,然后是炽兰。
这样色温也随着辐射体的温度升高而提高。
这是遵循斯蒂芬—波尔兹曼定律:绝对黑体的能量亮度与物体绝对温度的四次方成正比。
1色温将一标准黑体加热,随着温度升高黑体的颜色开始沿着深红-浅红-橙-黄-白-蓝逐渐改变,当某光源发出的光的颜色与标准黑体处于某温度的颜色相同时,我们将黑体当时的绝对温度称为光源的色温,以绝对温度K来表示。
基本色如表所示:色温光色气氛效果大于5000K 清凉(带蓝的白色)清冷的感觉◆三基色荧光灯◆水银灯3300-5000K左右中间(接近自然光)无明显视觉心理效果◆三基色荧光灯◆金卤灯小于3300K 温暖(带桔花的白色)温暖的感觉◆白炽灯◆石英卤素灯2显色性光源对物体本身颜色呈现的程度称为显色性,也就是颜色逼真的程度,显色性高的光源对颜色表现较好,我们所见到的颜色也就接近自然色,显色性低的光源对颜色再现较差,我们所见到的颜色偏差也较大,用显色指数(Ra)表示。
国际照明委员会CIE把太阳的显色指数定为100,各类光源的显色指数各有相同,如:高压钠灯的显色指数为Ra=23,荧光灯管显色指数Ra=60-90。
显色指数越接近100,显色性就越好。
如下图:不同显色指数下的物体所呈现出来的效果;很好较好普通Ra=100 80<Ra<90 60<Ra<80表1 光源一般显色指数类别显色类别一般显色指数范围适用场所举例IA Ra≥90 颜色匹配、颜色检验等B 90>Ra≥80 印刷、食品分检、油漆、店铺、饭店等Ⅱ80>Ra≥60 机电装配、表面处理、控制室、办公室、百货等3颜色显色性和照度光源的显色指数与照度一起决定环境的视觉清晰度。
研究表明,在照度和显色指数之间存在一种平衡关系。
传统照明参数
传统照明参数主要有以下几个:
1.光通量:光源发射并被人的眼睛接收的能量之和,单位为Lm(流明)。
2.照度:单位被照面积上接收到的光通量,单位为Lx(勒克斯),即1 Lx=1 Lm/㎡。
3.光强:光源在某一给定方向的单位立体角内发射的光通量,称为光源在该方向的发光强度,简称光强,
单位为cd(坎德拉)。
4.亮度:光源在某一方向上的亮度是光源在该方向上的单位投影面积、单位立体角中发射的光通量,单位
为nt(尼特)。
5.光效:光源所发出的总光通量与该光源所消耗的电功率(W)的比值,称为该光源的光效,单位为流明
/瓦(Lm/W)。
6.色温:表示光源光色的尺度,单位为K(开尔文)。
7.显色指数:灯光对于物体本身实际颜色的还原程度。
1。
各种光源的性能照明专业知识读本⾊温(CT-color temperature)当光源所发出的光的颜⾊与⿊体在某⼀温度下辐射的颜⾊相同时,⿊体的温度就称为该光源的⾊温,⽤绝对温度 K(kelvim)表⽰.⿊体辐射理论是建⽴在热辐射基础上的,所以⽩炽灯⼀类的热辐射光源的光谱功率分布与⿊体在可见区的光谱功率分布⽐较接近,都是连续光谱,⽤⾊温的概念完全可以描述这类光源的颜⾊特性。
相关⾊温( CCT-correlated color temperature)当光源所发出的光的颜⾊与⿊体在某⼀温度下辐射的颜⾊接近时,⿊体的温度就称为该光源的相关⾊温,单位为 K。
由于⽓体放电光源⼀般为⾮连续光谱,与⿊体辐射的连续光谱不能完全吻合,所以都采⽤相关⾊温来近似描述其颜⾊特性。
⾊温(或相关⾊温)在 3300K以下的光源,颜⾊偏红,给⼈⼀种温暖的感觉。
⾊温超过5300K时,颜⾊偏兰,给⼈⼀种清冷的感觉。
通常⽓温较⾼的地区,⼈们多采⽤⾊温⾼于4000K的光源,⽽⽓温较低的地区则多⽤4000K以下的光源。
显⾊指数( Ra-color rendering index)太阳光和⽩炽灯均辐射连续光谱,在可见光的波长( 380nm-760nm)范围内,包含着红、橙、黄、绿、青、兰、紫等各种⾊光。
物体在太阳光和⽩炽灯的照射下,显⽰出它的真实颜⾊,但当物体在⾮连续光谱的⽓体放电灯的照射下,颜⾊就会有不同程度的失真。
我们把光源对物体真实颜⾊的呈现程度称为光源的显⾊性。
为了对光源的显⾊性进⾏定量的评价,引⼊显⾊指数的概念。
以标准光源为准,将其显⾊指数定为 100,其余光源的显⾊指数均低于100。
显⾊指数⽤Ra表⽰,Ra值越⼤,光源的显⾊性越好⼀、当电压改变时1、电流与电压的关系:i/io=(u/uo)3/52、功率与电压的关系: p/po=(u/uo)8/53、光通量与电压的关系:F/Fo=(u/uo)3.54、发光效率与电压的关系: η/ηo=(u/uo)25、⽩炽体的温度与电压关系:T/To=(u/uo)1/36、寿命与电压的关系:t/to=(u/uo)-14⼆、当电流改变时1、电压与电流的关系:U/Uo=(i/io)5/32、功率与电流的关系:P/Po=(i/io)8/33、光通量与电流的关系:F/Fo=(i/io)64、发光效率与电流的关系:η/ηo=(i/io)10/35、温度与电流的关系:T/To=(i/io)5/96、寿命与电流的关系:t/to=(i/io)-23三、当功率改变时1、电压与功率的关系:U/Uo=(p/po)5/82、电流与功率的关系:i/io=(p/po)3/83、光通量与功率的关系:F/Fo=(p/po)9/44、发光效率与功率的关系:η/ηo =(p/po)5/45、温度与功率的关系:T/To =(p/po)5/246、寿命与功率的关系:t/to =(p/po)-9四、当发光效率改变时1、电压与发光效率的关系:U/Uo =(η/ηo)1/22、电流与发光效率的关系:i/io =(η/ηo)3/103、功率与发光效率的关系:P/Po =(η/ηo)4/54、光通量与发光效率的关系:F/Fo =(η/ηo)9/55、温度与发光效率的关系:T/To =(η/ηo)1/66、寿命与发光效率的关系:t/to =(η/ηo)-7五、当⽩炽体温度变化时1、电压与温度的关系:U/Uo =(T/To)32、电流与温度的关系:i/io =(T/To)9/53、功率与温度的关系:P/Po =(T/To)24/54、光通量与温度的关系:F/Fo =(T/To)54/55、发光效率与温度的关系:η/ηo =(T/To)66、寿命与温度的关系:t/to =(T/To)-40主要光源的技术指标⽔银灯(1)构造及原理:利⽤⼀⾄数个⼤⽓压之⽔银蒸汽中之放电发光现象所做成的⽔银灯,其构造上可分为发光管(内管)及其保护外壳(外管)。
zemax 径向光源参数一、光源类型Zemax中有多种光源类型可供选择,包括点光源、平行光源、高斯光源等。
不同的光源类型适用于不同的光学系统,我们可以根据具体需求选择合适的光源类型。
二、光源位置光源位置对光学系统的性能和效果有着重要影响。
在Zemax中,我们可以设置光源的位置参数,如光源离轴距离、光源偏心等。
通过调整光源位置,我们可以优化系统的成像质量和光场分布。
三、光源角度光源角度也是影响光学系统性能的重要参数之一。
在Zemax中,我们可以设置光源的入射角度,如光源倾斜角度、光源入射方向等。
调整光源角度可以改变系统的成像位置和视场大小,对系统的设计和优化具有重要意义。
四、光源强度光源强度是指光源发出的光功率。
在Zemax中,我们可以设置光源的强度参数,如光源功率、光源亮度等。
通过调整光源强度,我们可以控制系统的光强分布和光通量,进而影响系统的亮度和对比度。
五、光源颜色光源颜色是指光源发出的光的波长和频率。
在Zemax中,我们可以设置光源的颜色参数,如光源波长、光源频率等。
不同的光源颜色对系统的色差、色散和色温等性能有着重要影响,我们可以根据具体需求选择合适的光源颜色。
六、光源分布光源分布是指光源辐射出的光的空间分布。
在Zemax中,我们可以设置光源的分布参数,如光源大小、光源形状等。
通过调整光源分布,我们可以控制系统的光场均匀性、聚光度和散斑等性能。
七、光源效率光源效率是指光源将电能转换为光能的能力。
在Zemax中,我们可以设置光源的效率参数,如光源转换效率、光源能量损耗等。
光源效率的高低直接影响光学系统的能耗和发热量,我们可以通过优化光源效率提高系统的能量利用率。
Zemax径向光源参数在光学系统设计和分析中起着重要作用。
通过合理设置光源类型、位置、角度、强度、颜色、分布和效率等参数,我们可以优化系统的成像质量、光场分布、亮度对比度等性能。
对于光学工程师来说,熟练掌握和灵活运用Zemax径向光源参数是提高光学系统设计和优化效果的关键。
