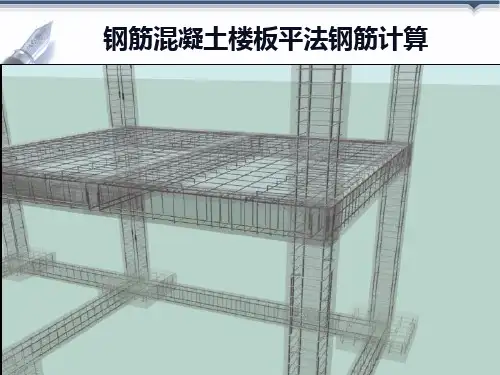

板钢筋的计算及识图

一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2023-10-30•介绍•平法识图基础知识•钢筋计算基本原理目录•具体构件的平法识图与钢筋计算•平法识图与钢筋计算的实例分析•总结与展望01介绍平法识图是学习建筑工程过程中必须掌握的一种识图技能，用于正确理解和解读建筑结构图纸。

钢筋计算是建筑工程中必不可少的一项技能，用于精确计算钢筋的长度、数量和布置位置。

什么是平法识图与钢筋计算掌握平法识图技能可以帮助技术人员更好地理解设计意图，提高施工质量和效率。

掌握钢筋计算技能可以确保建筑工程的安全性和经济性，避免因钢筋用量不足或过量而引起的质量问题和成本浪费。

为什么学习平法识图与钢筋计算如何学习平法识图与钢筋计算学习平法识图需要从基本的建筑结构图纸开始，了解各个符号、标注和构件的含义。

学习钢筋计算需要从了解钢筋的种类、规格和性能开始，掌握基本的计算方法和公式。

通过参加培训课程、阅读相关书籍和实践操作可以更快地掌握平法识图与钢筋计算技能。

02平法识图基础知识平法识图的基本概念平法识图是一种通过平面图纸进行结构构件的表示方法。

平法识图的核心是运用平法的图示方法，将结构构件的形状、尺寸、钢筋等要素表达出来。

平法识图对于理解和设计建筑结构具有重要意义。

平法识图的图示方法投影法是最常用的方法，它通过正投影将建筑物的轮廓和内部结构投影到平面上。

剖面法和断面法则是通过将建筑物切开或断开，来展示其内部的结构和构件。

平法识图的图示方法包括投影法、剖面法、断面法等多种方法。

平法识图的图例和符号是用来表示各种结构构件、材料和连接方法的。

不同的图例和符号代表不同的结构构件和材料，如梁、板、柱、钢筋等。

了解和掌握这些图例和符号是进行平法识图的基础。

平法识图的图例及符号说明03钢筋计算基本原理钢筋计算的概念钢筋计算是通过力学计算和数学方法，确定钢筋混凝土结构中钢筋的规格、数量、位置和布置方式的过程。

钢筋计算的意义通过精确的钢筋计算，能够确保混凝土结构在承受荷载和传递力的过程中具有足够的强度、刚度和稳定性，保障结构的安全性和可靠性。
