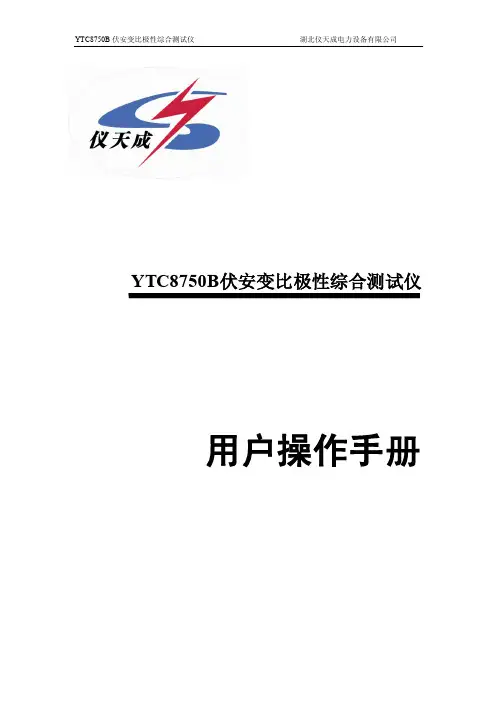

YTC8750B伏安变比极性综合测试仪用户操作手册目录概述 (3)注意事项 (4)第一章主要特点 (5)第二章主要测试功能和技术参数 (7)第三章面板示意图 (8)第四章操作指南 (9)概述YTC8750B伏安变比极性综合测试仪，是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点、交流耐压和二次侧回路检查等设计的多功能现场试验仪器。

实验时仅需设定测试电压、电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB 接口将测试数据上传到电脑进行编辑保存或打印。

操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

注意事项1、为了人身及设备安全，使用前请详细阅读说明书，并严格按照要求规范操作。

2、试验前请将仪器可靠接地。

3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。

4、CT变比极性试验时，应将不检测的二次绕组短接。

5、做PT伏安特性试验时，一次绕组的零位端接地。

6、伏安特性实验过程中，按下控制器，测试仪将会保持目前电压输出，以便检测用，再次按下控制器，试验结束。

7、在做CT变比实验时，如果一次电流比较大导致接线柱过热，应等接线柱温度降低后再拧开一次连线。

注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。

第一章主要特点一、安全可靠：国内首创MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故。

二、符合国家检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

互感器变比极性测试仪互感器变比极性测试仪使用方法1、电流互感器变比测量使用方法：接线方法：红，黑两芯线对应接仪器面板的一,二次插孔，另一端分别接电流互感器对应的一，二次。

红线接极性端（P1或L1），黑线接电非极性端。

若互感器一次为穿心形式，则红色线从极性端（P1或L1）穿进，再与黑线短接。

接好线后，打开电源开关。

点击触摸屏，进入下一界面：互感器变比极性测试仪根据被试互感器的二次电流，在“电流互感器”上点击相关项，进入测量：点击“测量”后，开始测量，等待测量结果。

如果要重复测量时，直接点击“测量”，即可进行再次测量。

2、电压互感器变比测量使用方法：互感器变比极性测试仪接线方法：红，黑两芯线对应接仪器面板的一,二次插孔，另一端分别接电压互感器对应的一次和二次。

红线极性端（A），黑线非极性端；测量方法请参照电流互感器的操作方法。

3、界面提示：显示此界面，说明仪器电量不足，不能进行测量，必须对仪器进行充电。

4、按键以及充电接口：“CT”、“PT”、“复位”按键，其中“CT”、“PT”是在触摸失效，或触摸屏破裂之后的备用键，也可以作为测量按键使用。

按“CT”键，默认参考二次电流为5A，按“PT”键，默认参考二次电压为100V。

充电接口，对仪器充电时，仪器将停止工作。

仪器在充电中，互感器变比极性测试仪充电器的指示灯为红。

仪器充满时，充电器的指示灯变绿。

三、技术指标：变比测量范围：5A/5A------25000A/5A；5A/1A-------5000A/1A。

电磁式电压互感器全系列。

测量精度：0.2%体积：280mm*230mm*100mm重量：3Kg。

CT伏安变比极性综合测试仪的直阻测试CT伏安变比极性综合测试仪的直阻测试
1）、校零：
在CT测试主界面中，选择进入“直阻”试验界面（如图21），试验前应先对测试
用导线进行校零，在CT主界面显示菜单上通过控制器选中直阻测试项，进入直阻测试界
面（图11）并选择“校零”, 校零前将测试导线的线夹对接（测试线短接）（图22），然
后进行校零，校零完成后，界面提示“校零完毕”。

2）、试验：
校零结束后，参照图23接好测试线，测试仪的D1、D2接被测绕组，选中“开始”键
即开始测试，试验完成后，即显示直阻测试结果，可以选择“保存”、“打印”及“返回”
选项进行下一步操作。

图21，直阻测试界面图22，导线阻值清零接线图
图23，直阻测试接线图。

互感器伏安变比极性综合测试仪互感器伏安变比极性综合测试仪CT测量操作方法介绍3.1 CT伏安特性和误差曲线计算3.1.1 CT伏安特性试验参数设置在互感器综合测试仪主界面中选中电流互感器，点击旋转鼠标进入CT测试主界面,如图3.1所示。

图3.1 CT测试主界面互感器伏安变比极性综合测试仪图3.2 CT伏安特性试验参数设置界面进入CT测试主界面后，转动旋转鼠标将光标移动至伏安特性选项并按下进入CT伏安特性试验参数设置界面，如图3.2所示。

通过旋转鼠标可改变当前所选择选项的数值，将光标移动至返回，按下鼠标则可返回至CT测试主界面，CT 伏安特性试验参数设置界面各参数含义如下：测量方式选择：有“单机”和“升压器”两种试验方式，用户根据实际需要来选择测量方式。

最大输出电压：最大输出电压是指电流互感器二次侧所能承受的最大电压。

“单机”测试时，内置升压器电压范围为（0～1000）V，在AC220V电源输入情况下最高输出电压为600V，在AC380V电源输入情况下最高输出电压1000V。

选用“升压器”测试时，外接升压器电压范围为（0～2500）V。

最大输出电流：设置CT伏安特性试验时的最大输出电流值，此值一般设置为CT的额定二次电流，例如：600A/5A则二次最大电流一般设为5A，600A/1A 则二次电流一般设为1A，仪器内置互感器二次侧所测量的最大电流范围为0～20A。

注：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或者电流超出设定值，仪器将自动停止升压并返回零位，试互感器伏安变比极性综合测试仪验自动结束。

3.1.2 CT伏安特性单机试验CT伏安特性试验可以选择单机试验或外接升压器试验，单机试验是指只需要利用仪器内置调压器进行试验。

1.CT伏安特性单机试验接线方式CT伏安特性单机试验接线如图3.3所示。

CT伏安特性单机试验有AC220V 或AC380V两种供电方式。

当交流功率电源输入端子接AC220V电压时，交流电压输出0～600V，当输入端子接AC380V电压时，交流电压输出0～1000V。

CT伏安变比极性综合测试仪误差曲线说明了什么CT伏安变比极性综合测试仪主要是用于测量电流互感器的伏安特性、极性、变比、计算拐点、误差曲线、二次侧回路检查以及角差比差测试等试验参数的多功能现场试验仪器。

其中的误差曲线说明了什么呢？本文介绍如下：想要判断互感器保护绕组是不是合格，可以通过观察互感器二次侧的励磁电流与电压计算出的电流倍数与允许二次负判断互感器保护绕组是不是合格，两者中的百分之五和百分之十误差曲线的数据来进行判断：1）接近理论电流倍数时，当测量的实际负荷比互感器铭牌上理论负荷值大时，说明该互感器合格。

2）接近理论负荷时，当测量的实际电流倍数比互感器铭牌上的理论电流倍数大,也说明互感器是合格的。

保护用电流互感器二次负荷需要达到百分之五误差曲线的要求，只要电流互感器二次实际负荷比误差曲线允许的负荷小于百分之五，额定电流倍数下，小于百分之五的电流互感器的测量误差就是合格的。

还有一种情况电流互感器铁心的饱和度会随着二次负荷的变大而变得更饱和，所允许的电流倍数也会变得更小。

所以百分之五误差曲线就是n/ZL曲线。

测量的保护用CT为5P10 20VA：其中5是准确级，误差极限也是百分之五，P为互感器形式就是保护级，10是准确限值系数，也就是10倍的额定电流，20VA表示额定二次负荷的容量。

电流倍数是10.27倍，在接近10倍时，所允许的二次负荷是27.19Ω,大于它CT的额定负荷20VA(20VA/1=20Ω),我们可以根据这一数据去判断互感器是否合格。

另一方面，二次负荷为19.58Ω或接近20Ω时，它可以接受二次负荷为27.19Ω,比这个CT的额定负荷20VA(20VA/1=20Ω)要大,我们根据这个数据就能判断这个互感器是合格的。

还有一方面，在二次负荷是19.58Ω或接近20Ω时，它可以接受的电流倍数是12.85倍，比这个CT的额定电流倍数的10倍还要大，我们冶可以根据这个数据来判断这个互感器是合格的。

互感器综合特性测试仪详细技术参数说明
互感器综合特性测试仪可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线等结果参数。

支持CT和PT检测、自带1000V交流电源和600A大电流源、无需外接其它辅助设备，单机即可完成所有检测项目。

技术参数：
湖北仪天成电力设备有限公司是专业生产销售电力检测设备的技术型厂家，拥有十多年的行业技术经验，凡我公司生产的电力检测设备均享有三月包换，三年质保，终身保修的售后保障!。

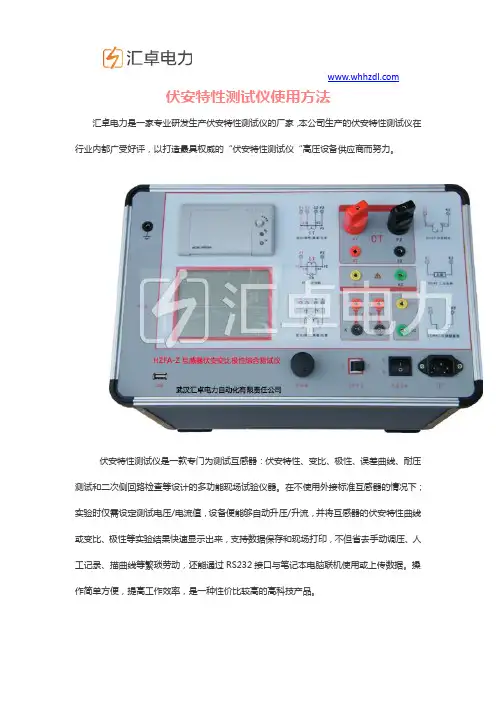

伏安特性测试仪使用方法汇卓电力是一家专业研发生产伏安特性测试仪的厂家，本公司生产的伏安特性测试仪在行业内都广受好评，以打造最具权威的“伏安特性测试仪“高压设备供应商而努力。

伏安特性测试仪是一款专门为测试互感器：伏安特性、变比、极性、误差曲线、耐压测试和二次侧回路检查等设计的多功能现场试验仪器。

在不使用外接标准互感器的情况下；实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过RS232接口与笔记本电脑联机使用或上传数据。

操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

伏安特性测试仪支持CT（电流互感器）和PT（电压互感器）检测，且自带1000V 交流电源和650A大电流源。

该互感器测试仪无需外接其它辅助设备，单机即可完成所有检测项目。

采用智能旋转控制器，操作简单，全自动给出检测结果。

大屏幕液晶，图形化显示界面。

按规程自动给出(伏安特性)拐点电压和电流。

自动计算5%和10%误差曲线。

伏安特性测试仪可保存100组测试数据，掉电后不丢失。

自带微型快速打印机、可直接现场打印测试结果。

具有电压和电流保持功能，方便计量检测。

技术特点1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。

快捷、简单、方便；2.国内首创接线接线方式，自适应电压接入。

只需4个接线柱便可完成CT/PT的所有试验；3.功能全面，可测试CT/PT伏安特性、变比和极性、CT5% 和10%的误差曲线、CT 二次侧回路、交流耐压测试；4.若单机的输出电压不能满足要求，也可以采用外接升压器进行测试；5.伏安特性试验单机输出电压0-1000V、电流0-650A；采用外接升压器输出电压0-2500V、可做500KV等级1A的互感器伏安特性试验；6.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。

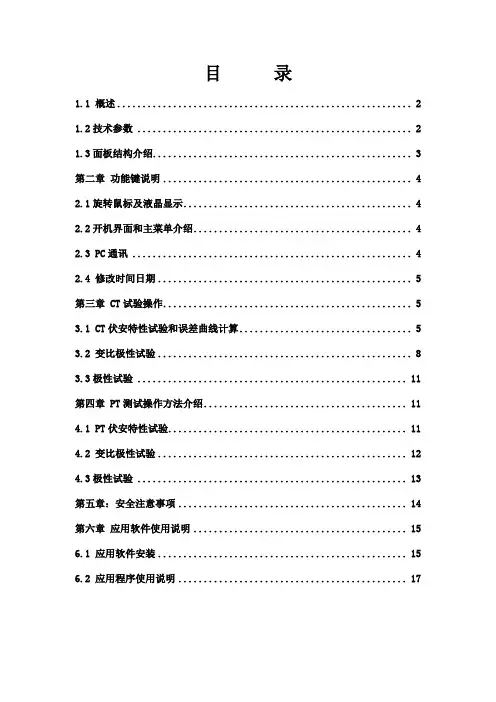

目录1.1 概述 (2)1.2技术参数 (2)1.3面板结构介绍 (3)第二章功能键说明 (4)2.1旋转鼠标及液晶显示 (4)2.2开机界面和主菜单介绍 (4)2.3 PC通讯 (4)2.4 修改时间日期 (5)第三章 CT试验操作 (5)3.1 CT伏安特性试验和误差曲线计算 (5)3.2 变比极性试验 (8)3.3极性试验 (11)第四章 PT测试操作方法介绍 (11)4.1 PT伏安特性试验 (11)4.2 变比极性试验 (12)4.3极性试验 (13)第五章：安全注意事项 (14)第六章应用软件使用说明 (15)6.1 应用软件安装 (15)6.2 应用程序使用说明 (17)第一章产品介绍1.1 概述GY-2000E+互感器综合特性测试仪是由我公司开发的一款全自动互感器综合测试仪，仪器可以完成的试验包括：CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT任意点误差曲线，CT/PT比差等结果参数，互感器综合特性测试仪具有以下特性：1仪器操作安全方便全微机化装置，内置进口高性能CPU，可靠性高，依据界面提示设定测试参数后，不需人工接触被测试设备，仪器自动完成测试，使试验人员远离高压电路，确保其人身安全。

2输出容量大伏安特性试验最大输出电压高达1000V，变比测试最大输出电流高达600A，仪器内置调压器输出容量为5KV A。

3可选配件包括外接升压器，外接升流器，外接调压器，外接升压器最高电压可升至2000V 3A，外接升流器可升至1000A，外接调压器最大输出可达1500V，20A，采用外接升压器时，最高可做500KV等级1A电流互感器的伏安特性试验。

4大屏幕320*240点阵汉字图形界面，测试完成后可直接显示伏安特性曲线图，图形清晰，美观，易于分析，自带微型打印机，可随时打印曲线和测试结果。

5GY-2000E+使用旋转鼠标作为输入设备，操作方便简单，使用寿命长。

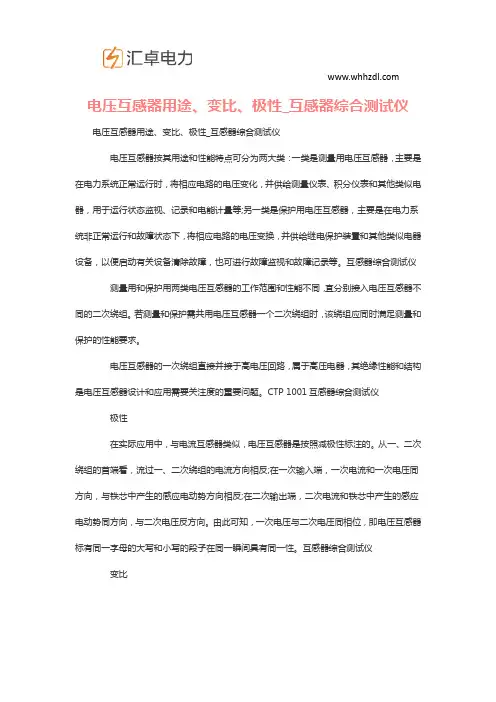

电压互感器用途、变比、极性_互感器综合测试仪电压互感器用途、变比、极性_互感器综合测试仪
电压互感器按其用途和性能特点可分为两大类：一类是测量用电压互感器，主要是在电力系统正常运行时，将相应电路的电压变化，并供给测量仪表、积分仪表和其他类似电器，用于运行状态监视、记录和电能计量等;另一类是保护用电压互感器，主要是在电力系统非正常运行和故障状态下，将相应电路的电压变换，并供给继电保护装置和其他类似电器设备，以便启动有关设备清除故障，也可进行故障监视和故障记录等。

互感器综合测试仪测量用和保护用两类电压互感器的工作范围和性能不同，宜分别接入电压互感器不同的二次绕组。

若测量和保护需共用电压互感器一个二次绕组时，该绕组应同时满足测量和保护的性能要求。

电压互感器的一次绕组直接并接于高电压回路，属于高压电器，其绝缘性能和结构是电压互感器设计和应用需要关注度的重要问题。

CTP 1001互感器综合测试仪极性
在实际应用中，与电流互感器类似，电压互感器是按照减极性标注的。

从一、二次绕组的首端看，流过一、二次绕组的电流方向相反;在一次输入端，一次电流和一次电压同方向，与铁芯中产生的感应电动势方向相反;在二次输出端，二次电流和铁芯中产生的感应电动势同方向，与二次电压反方向。

由此可知，一次电压与二次电压同相位，即电压互感器标有同一字母的大写和小写的段子在同一瞬间具有同一性。

互感器综合测试仪变比
当一次额定电压与二次额定电压确定后，其变比即确定。

电压互感器的额定变比等于一次额定电压与二次额定电压之比。

在工程应用中值得注意的是由于电压互感器存在各种阻抗降压，使得一、二次电压之比不等于一、二次匝数比。

、。

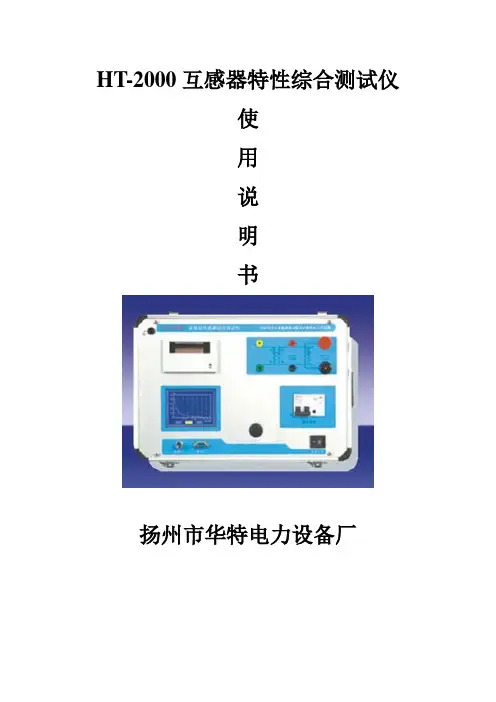

HT-2000互感器特性综合测试仪使用说明书扬州市华特电力设备厂目录第一章产品主要特点 ..……………………………………..…….…….…………. 第二章主要技术参数……………………………………………………1 装置面板结构说明………………………………………………第三章单机运行软件操作方法……………………………………………1 旋转鼠标使用方法………………………………………………2 主菜单……………………………………………………………3 CT伏安特性试验……………………………………………………3.1 CT伏安特性试验的软件界面……………………………………….3.2 CT伏安特性试验方法……………………………………………….3.3 使用主机单机试验……………………………………………....3.4 使用外部升压器试验………………………………………......3.5 测试结果操作说明…………………………………………..…3.6 误差曲线…………………………………………………3.7 查阅以前所保存的测试数据…………………………………..4.0 CT 变比极性试验…………………………………………………4.1 CT 变比极性试验的软件界面………………………………………4.2 CT 变比试验接线……………………………………………………4.3 CT变比试验方法…………………………………………………4.4 CT二次侧回路检查…………………………………………………4.5 PT伏安特性试验方法…………………………………………..4.6 PT变比极性试验方法………………………………………..4.7交流耐压测试方法……………………………………5 PC 机操作软件使用说明…………………………………………..附录1 故障维护…………………..附录2 如何更换打印纸………………………………………..………附录3 售后服务承诺………………………………………………………概述HT2000系列便携式CT、PT伏安特性.变比.极性综合测试仪,是专门为试验互感器伏安特性﹑5% 和10%的误差曲线、二次侧回路检查、变比和极性判别而设计，仅需设定最高测试电压、电流和步长，装置将自动升压，自动将伏安特性曲线描绘出来，省去手动调压、人工记录、描曲线等繁琐劳动。

HRVAT-CT/PT全自动互感器综合特性测试仪目录第一章产品主要特点 ..……………………………………..…….…….………….第二章主要技术参数……………………………………………………1 装置面板结构说明………………………………………………第三章单机运行软件操作方法……………………………………………1 旋转鼠标使用方法………………………………………………2 主菜单……………………………………………………………3 CT伏安特性试验……………………………………………………3.1 CT伏安特性试验的软件界面……………………………………….3.2 CT伏安特性试验方法……………………………………………….3.3 使用主机单机试验……………………………………………....3.4 使用外部升压器试验………………………………………......3.5 测试结果操作说明…………………………………………..…3.6 误差曲线…………………………………………………3.7 查阅以前所保存的测试数据…………………………………..4.0 CT 变比极性试验…………………………………………………4.1 CT 变比极性试验的软件界面………………………………………4.2 CT 变比试验接线……………………………………………………4.3 CT变比试验方法…………………………………………………4.4 CT二次侧回路检查…………………………………………………4.5 PT伏安特性试验方法…………………………………………..4.6 PT变比极性试验方法………………………………………..4.7交流耐压测试方法……………………………………5 PC 机操作软件使用说明…………………………………………..附录1 故障维护…………………..附录2 如何更换打印纸………………………………………..………附录3 售后服务承诺………………………………………………………第一章：HRVAT-CT/PT全自动互感器特性综合测试仪主要特点1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。

概述武汉世纪华胜科技有限公司专业从事电力仪器仪表开发生产和销售，公司自主开发的RX 系列便携式CT 、PT 伏安特性.变比.极性综合测试仪。

（现有产品：单功能伏安特性测试仪；手动伏安特性、变比、极性测试仪；全自动伏安特性、变比、极性测试仪）。

全自动互感器综合测试仪，是专门为试验互感器伏安特性、5%和10%的误差曲线、二次侧回路检查、变比和极性判别而设计，仅需设定最高测试电压、电流和步长，装置将自动升压，自动将伏安特性曲线描绘出来，省去手动调压、人工记录、描曲线等繁琐劳动。

快捷、简单、方便。

若单机不能满足测试要求，可外接升压器进行试验。

是一台性能价格比较高的多功能试验仪器。

其性能独特，该仪器目前在国内处于领先水平。

公司拥有标准厂房，一批专业技术人员从事电力仪表的销售及售后服务、技术支持工作，优质的产品质量及完善的售后服务在用户中有着良好的口碑。

公司产品用户涉及电业局、电厂、电力工程公司、煤炭企业、钢铁企业等领域。

日行风格：一心一意。

日行精神：写我们所做的，做我们所写的。

日行目标：把小产品做大，把大产品做成大家的产品。

注意事项1. 为了保护人身及设备安全，使用前请详细阅读使用说明书，并严格按说明书要求规范操作。

2. 为保证仪器工作的可靠性，请勿将仪器左右侧的散热孔堵塞。

3. 不要让任何异物掉入机箱内，以免发生短路。

4. 试验之前请将仪器可靠接地。

5. 做CT 变比试验时，请将CT 二次绕组的接地线断开。

6. 做PT 伏安特性时，请将被测PT 的一次绕组的零位端接地。

7. 如主机不能与电脑进行通讯时，请检查你的电脑串口是否设置为COM1 口。

8. 主机最多可保存45 组数据，掉电后数据不丢失。

本公司保留对此说明书修改的权利。

产品与说明书不符之处，以实际产品为准。

若在使用中存在技术问题，请与公司联系。

目录第一章产品王要特点..……第二章主要技术参数...........1装置面板结构说明•…第三章单机运行软件操作方法・1旋转鼠标使用方法…2主菜单………………3CT 伏安特性试验………3.1 CT伏安特性试验的软件界面......................................3.2 CT伏安特性试验方法............................................3.3使用主机单机试验 ..........................................3.4使用外部升压器试验 ............................................ ..3.5测试结果操作说明 .............................................. ..3.6误差曲线 .............................................3.7查阅以前所保存的测试数据..................................4.0 CT 变比极性试验 ..............................................4.1 CT 变比极性试验的软件界面......................................4.2 CT 变比试验接线................................................4.3 CT变比试验方法..............................................4.4 CT二次侧回路检查..............................................4.5 PT伏安特性试验方法......................................4.6 PT 变比极性试验方法.......................................... .4.7交流耐压测试方法 ..................................5 PC机操作软件使用说明 ..........................................附录1 故障维护................. ....附录2 如何更换打印纸....................................附录3 售后服务承诺..................................................第一章：RX842 全自动互感器特性综合测试仪主要特点1. 仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。

DGFA-103互感器伏安特性综合测试仪信息来源：http://kv-kva/705/index.html操作方式及主界面介绍1、控制器使用方法控制器有三种操作状态：“左旋”，“右旋”，“按下”。

使用控制器的这三种操作可以方便的用来移动光标、输入数据和选定项目等。

2、主菜单（见图2）主菜单共有“励磁”、“变比极性”、“交流耐压”、“一次通流”、“数据查询”、“退磁”、“返回”7种选项，可以使用控制器进行选择和设置。

图2， CT主界面第八章：CT测试进行电流互感器励磁特性、变比、极性、一次通流、交流耐压、退磁测试时，请移动光标至1、CT励磁特性测试按“励磁”键后，即进入测试界面如图3。

1）、参数设置：励磁电流：设置范围（0—20A）为仪器输出的最高设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。

通常电流设置值大于等于1A，就可以测试到拐点值。

励磁电压：设置范围（0—1000V）为仪器输出的最高设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y 轴，电压设置过低，曲线贴近X轴。

如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。

2）、接线方式：接线图见（图4），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。

接线无误后，合上“功率开关”，按键后，即开始测试（见图4）。

试验时，光标在“停止”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图（如图5）。

注意：校准功能：主要用于查看设备输出电压电流值，不用于测试项目，详情见附录一。

图3，CT励磁特性测试界面图4，CT励磁特性接线图图5，CT励磁曲线图图6，励磁数据图图7 ，误差曲线参数设置界面图8，误差曲线图3）、伏安特性（励磁）测试结果操作说明试验结束后，屏幕显示出伏安特性测试曲线（见图5）。

第一章 概 述产品简介伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比较高的多功能试验仪器。

本仪器采用基于SOPC技术的高性能CPU作为核心处理单元，数据采集采用高精度16位A/D转换器，内置微型打印机可打印测试数据和曲线，测试数据还可以通过USB或串口输出，一人操作即可完成全部测试工作，操作简便。

机箱采用计算机辅助设计，箱体铝制喷塑处理，抗电磁干扰能力强，坚固耐用，外观新颖。

整机重量轻，便于移动，还注重了产品的人性化设计，是精心设计的测试仪器。

本款伏安特性变比极性测试仪具有以下技术特点：1．自动测试仅需设定最高测试电压、最大电流和步长，装置将自动从零逐步升压，自动地将伏安特性曲线测试、描绘、显示，无需人工手动调压、记录、整理、描曲线等繁琐劳动。

快捷、简单、方便。

无需专门培训，易操作。

2．功能全面可测试保护CT伏安特性、5％和10％误差曲线、变比、极性。

3．安全性高全微机化装置，参数设定好后完全不需人工接触而全自动进行测试。

测试人员远离高压电路，从而确保测试人员安全，可靠性高。

4．使用方便⑴操作简单方便, 采用先进的一键飞梭进行操作。

取消面板按键、开关、控制旋钮等各种常规控件。

⑵ 配有RS232通信接口和USB接口，可以联接电脑进行操作。

单机操作的数据可以保存，也可上传至电脑或U盘保存，在其它计算机上显示、打印。

⑶ 本机自带大容量存储器至少可保持45组测试数据，也可通过USB接口连接存储器对多组测试数据进行存储以备日后查询处理。

⑷ 自带大屏幕LCD、全汉化图形界面,测试时直接显示伏安曲线图，清晰，直观。

系统自带打印机，可随时打印伏安特性曲线及测试数据。

5．输出容量大伏安特性试验输出电压为0～2000V，电流为0～20A，可用于做500KV等级1A电流互感器的伏安特性试验；变比测试最大电流高达800A。

这款测试仪功能全面，既满足各类CT的励磁特性、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。

产品特点★功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。

★自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和电感等CT、PT参数。

★测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

★基于先进的低频法测试原理，能应对拐点高达30KV的CT测试。

★装置采用国际流行方波法，让励磁曲线更加完美。

★装置存储容量高达几G，可存储几十万组测试数据，掉电不丢失。

试验完毕后直接生成Excel报告。

★测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

★易于携带，装置含配线全重量大约8Kg。

技术规格以上就是RTHG-1000互感器综合测试仪的相关内容，武汉拓普联合电力设备有限公司——中国电力检测设备专业的设备生产厂家和系统方案解决商。

拓普联合电力自主研发的智能电力检测设备涵盖串联谐振、高压耐压试验设备、断路器测试、互感器、变压器类检测、蓄电池电能质量检测、输配电线路参数测试等领域。

产品广泛应用于智能变电站、特高压直流输电、新能源接入、城市轨道交通、冶金、石化、船舶、航空航天、国防、电力检测验证机构等行业和领域。

对伏安变比极性综合测试仪的相关操作
伏安变比极性综合测试仪是一种用于测试电器设备工作状态的仪器，主要用途包括电流、电压等参数的测量及极性判断。

本文将介绍伏安变比极性综合测试仪的相关操作，包括其基本使用方法、注意事项等。

一、测试仪的基本使用方法
伏安变比极性综合测试仪通常有两个测试端口（标有“正”和“反”），用户可根据具体测试需求连接测量对象的电源。

操作步骤如下：
1.连接测试对象，根据具体测试需求接线。

2.打开伏安变比极性综合测试仪的电源开关。

3.此时测试仪会进行自检，完成后将显示当前电压和电流的数值。

4.测试完成后，关闭电源开关。

二、测试仪的注意事项
1.测试仪仅适用于低电流、低电压电器设备的测试。

高压电气设备测试
需使用相应的高压测试仪器。

2.测试仪使用前应先进行自检，确保设备状态正常。

3.测试前，应检查测量对象的接线情况，确保接线正确。

4.测试过程中，应注意观察测试仪表显示的电流、电压值，确保其处于
安全范围内。

5.在测试过程中，应避免多人操作，防止误操作造成安全事故。

6.测试仪不应存放在湿润、高温或易受损坏的地方，以免影响设备的使
用寿命。

7.使用后，应及时对测试仪进行清洁、维护和存放。

三、结语
伏安变比极性综合测试仪是一种能够快速、准确、方便地测试电气设备状态的仪器。

在使用时需注意安全、正确操作。

通过本文的介绍，相信读者已经了解到测试仪的基本使用方法和注意事项，能够更加安全、便捷地进行电器设备的测试与维护。

变频式互感器综合测试仪的作用是什么？好用吗？
当我们开始接触变频式互感器综合测试仪的时候，我们可以先了解互感器的作用，互感器的作用主要是用来将高电压变成低电压，大电流转变成小电流，用于测量和保护系统。

互感器也是电压互感器和电流互感器的统称。

那么变频式互感器综合测试仪则是用来检测互感器性能是否好用的仪器。

它的作用是专门用来测试互感器，如：伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等设计的多功能现场试验仪器，支持检测CT和PT（保护类、计量类、TP 类）稳态和瞬时等参数的。

那么变频式互感器综合测试仪好用吗？我们可以从几个方面去分析。

首先，它的研发设计的背景如何？这一款变频式互感器综合测试仪是在广泛听取用户意见，并且经过大量市场调研、深入进行理论
研究之后研发的新一代的电流、电压互感器综合测试仪。

从这个角度我们可以看出这款仪器的研发设计完全基于试验的实际使用情况而设计制造的。

另外，可以看看它的制造工艺怎么样？这款仪器装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于先进水平，是电力行业用于互感器的专业测试仪器。

最后，我们可以来看看的技术特点有哪些？仪器采用先进的电源技术，励磁电压高达30KV.
并且，无需外接其它辅助设备，单机即可完成所有检测项目.在存储数据方面，仪器可保存3000组测试资料，掉电后不丢失.大大帮助了试验人员用于保存试验数据。

而且仪器十分便携，非常有利于现场试验。

从以上这些方面的分析，我们可以知道变频式互感器综合测试仪是一款非常好用的试验仪器！。
