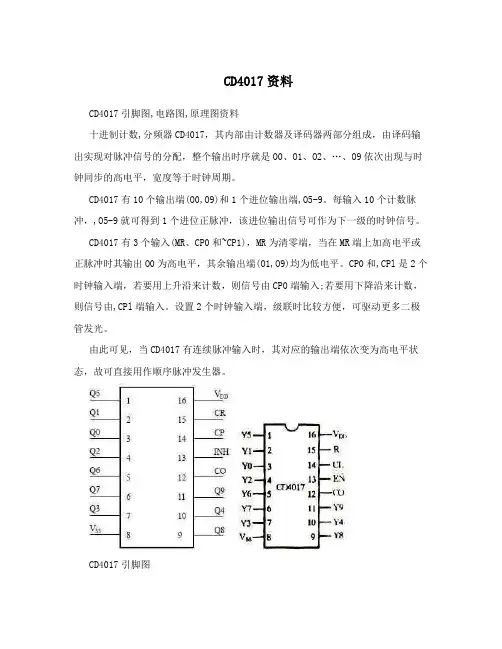

CD4017资料CD4017引脚图,电路图,原理图资料十进制计数,分频器CD4017，其内部由计数器及译码器两部分组成，由译码输出实现对脉冲信号的分配，整个输出时序就是O0、O1、O2、…、O9依次出现与时钟同步的高电平，宽度等于时钟周期。
CD4017有10个输出端(O0,O9)和1个进位输出端,O5-9。
每输入10个计数脉冲，,O5-9就可得到1个进位正脉冲，该进位输出信号可作为下一级的时钟信号。
CD4017有3个输入(MR、CP0和~CP1)，MR为清零端，当在MR端上加高电平或正脉冲时其输出O0为高电平，其余输出端(O1,O9)均为低电平。
CP0和,CPl是2个时钟输入端，若要用上升沿来计数，则信号由CP0端输入;若要用下降沿来计数，则信号由,CPl端输入。
设置2个时钟输入端，级联时比较方便，可驱动更多二极管发光。
由此可见，当CD4017有连续脉冲输入时，其对应的输出端依次变为高电平状态，故可直接用作顺序脉冲发生器。
CD4017引脚图一、用一个CD4017制成的彩灯电路1.用一个CD4017制作的彩灯电路如图1 所示。
VCC1R110KU?2R048RSTVCC6P13THR20k57CVOLTDISC24TRIG163R2135GNDOUT14210K15 4NE555D6871210C17131C21150.01uF100pF896cd4017910.电路工作原理CD4017输出高电平的顺序分别是?、?、?、?、?、?、?、?、?脚，故?、?、?、?、?、?脚的高电平使6串彩灯向右顺序发光，?、?、?脚的高电平使6串彩灯由中心向两边散开发光。
各种发光方式可按自己的需要进行具体的组合，若要改变彩灯的闪光速度，可改变电容C1的大小。
二、用三个CD4O17彩灯电路图CD4017的级连，如图2所示。
2(CD4017级连后可以顺序输出24个高电平，同上理可组合出各种不同的发光方式，见图3，可使6串彩灯向右流水发光，再向左流水发光，中心向两边散开后再向中心靠拢发光，1、3、5、2、4、6串间隔发光等等CD4017功能简述:CD4017是5位Johnson计算器，具有10个译码输出端，CP，CR，INH输入端。
CD4017及应用
声控流水灯
彩灯
CD4017
555定时器和CD4017
CD4017的引脚
CD4017的功能
输入输出
reset clock disabl e Q0-Q9进位1××Q0计够10 个脉冲 变为 1，再 记够5 个脉冲
变为0
0↑0计数01↓0×1保持
×
CD4017的输入输出波形图
CD4017的引脚
CD4017采用标准的双列直插式脚塑封，它的引脚如下所示：
16脚：电源正极，可以使用3～18V直流电源供电
8脚：电源负极
13脚：脉冲输入端，脉冲下降沿有效
14脚：脉冲输入端，脉冲上升沿有效
15脚：清零输入端，在该管脚加高电平时，CD4017计数器中，输出Q1-Q9为低电平“0”，Q0为高电平“1”
3脚、2、4、7、10、1、5、6、9、11对应Q0- Q9
12脚：进位输出端，每输入10个时钟脉冲时，就可以得到一个计数器的时钟信号
声控流水灯
彩灯
555定时器和CD4017
Thanks for your Time!。
cd4017计数器的工作原理预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制cd4017工作原理及应用电路图CD4017功能简述:CD4017是5位Johnson计算器，具有10个译码输出端，CP，CR，INH输入端。
时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。
INH为低电平时，计算器在时钟上升沿计数；反之，计数功能无效。
CR为高电平时，计数器清零。
Johnson计数器，提供了快速操作，2输入译码选通和无毛刺译码输出。
防锁选通，保证了正确的计数顺序。
译码输出一般为低电平，只有在对应时钟周期内保持高电平。
在每10个时钟输入周期CO信号完成一次进位，并用作多级计数链的下级脉动时钟。
CD4017逻辑结构图:CD4017 Logic Diagram 逻辑图CD4017的引脚图CD4017引脚功能：C D4017内部是除10的计数器及二进制对10进制译码电路。
CD4017有16支脚，除电源脚VDD及VSS为电源接脚，输入电压范围为3–15V之外，其余接脚为：A、频率输入脚：CLOCK(Pin14)，为频率信号的输入脚。
B、数据输出脚：a、Q1-Q9(Pin3，2，4，7，10，1，5，6，9，11)，为解码后的时进制输出接脚，被计数到的值，其输出为Hi，其余为Lo 电位。
b、CARRY OUT（Pin12），进位脚，当4017计数10个脉冲之后，CARRY OUT 将输出一个脉波，代表产生进位，共串级计数器使用。
D、控制脚：a、CLEAR(Pin15)：清除脚或称复位(Reset)脚，当此脚为Hi时，会使CD4017的Q0为”1”，其余Q1-Q9为”0”。
b、CLOCK ENABLE(Pin13)，时序允许脚，当此脚为低电位，CLOCK输入脉波在正缘时，会使CD4017计数，并改变Q1-Q9的输出状态。
方框图:十进制计数／分频器CD4017，其内部由计数器及译码器两部分组成，由译码输出实现对脉冲信号的分配，整个输出时序就是O0、O1、O2、…、O9依次出现与时钟同步的高电平，宽度等于时钟周期。
