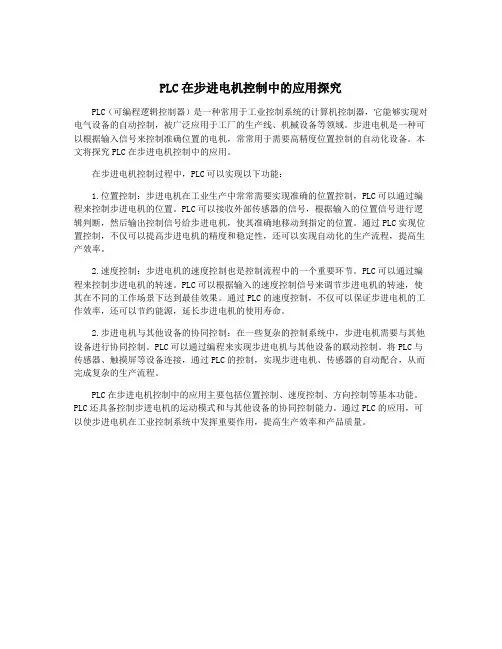

PLC在步进电机控制中的应用探究PLC（可编程逻辑控制器）是一种常用于工业控制系统的计算机控制器，它能够实现对电气设备的自动控制，被广泛应用于工厂的生产线、机械设备等领域。
步进电机是一种可以根据输入信号来控制准确位置的电机，常常用于需要高精度位置控制的自动化设备。
本文将探究PLC在步进电机控制中的应用。
在步进电机控制过程中，PLC可以实现以下功能：1.位置控制：步进电机在工业生产中常常需要实现准确的位置控制，PLC可以通过编程来控制步进电机的位置。
PLC可以接收外部传感器的信号，根据输入的位置信号进行逻辑判断，然后输出控制信号给步进电机，使其准确地移动到指定的位置。
通过PLC实现位置控制，不仅可以提高步进电机的精度和稳定性，还可以实现自动化的生产流程，提高生产效率。
2.速度控制：步进电机的速度控制也是控制流程中的一个重要环节。
PLC可以通过编程来控制步进电机的转速。
PLC可以根据输入的速度控制信号来调节步进电机的转速，使其在不同的工作场景下达到最佳效果。
通过PLC的速度控制，不仅可以保证步进电机的工作效率，还可以节约能源，延长步进电机的使用寿命。
2.步进电机与其他设备的协同控制：在一些复杂的控制系统中，步进电机需要与其他设备进行协同控制。
PLC可以通过编程来实现步进电机与其他设备的联动控制。
将PLC与传感器、触摸屏等设备连接，通过PLC的控制，实现步进电机、传感器的自动配合，从而完成复杂的生产流程。
PLC在步进电机控制中的应用主要包括位置控制、速度控制、方向控制等基本功能。
PLC还具备控制步进电机的运动模式和与其他设备的协同控制能力。
通过PLC的应用，可以使步进电机在工业控制系统中发挥重要作用，提高生产效率和产品质量。
步进电机控制方法plc随着现代制造业的飞速发展，步进电机作为一种精密控制技术在自动化设备中得到广泛应用，而PLC（可编程逻辑控制器）则是控制步进电机的常见方案之一。
在工业生产中，步进电机的控制方法多种多样，其中结合PLC技术进行控制是一种高效可靠的方式。
本文将介绍一些常见的步进电机控制方法，并分析PLC在这些控制方法中的应用。
正转和反转控制正转和反转控制是步进电机最基本的控制方法之一。
通过控制电机输入的脉冲信号的频率和方向，可以实现步进电机的正转和反转。
在PLC中通常会使用计数器来记录脉冲信号的数量，从而控制电机的转动角度和方向。
通过设定计数器的值和控制脉冲信号的输出频率，可以精确控制步进电机的转动。
速度控制除了控制电机的方向外，控制步进电机的速度也是至关重要的。
在工业自动化系统中，需要根据不同的生产需求来调整步进电机的转速。
PLC可以通过调节输出脉冲信号的频率来实现步进电机的精确速度控制。
通过监控电机的转速并根据实际情况进行调整，可以保证生产过程的稳定性和效率。
位置控制在很多自动化系统中，需要步进电机按照预先设置的位置进行精确定位。
PLC在位置控制中发挥了关键作用。
通过监测电机的位置信息以及输入的控制指令，PLC可以精确地控制步进电机的位置。
在工业生产中，位置控制常常用于需要高精度定位的场景，如自动装配线和自动化仓储系统等。
脉冲控制步进电机的运动是通过输入一定数量的脉冲信号来实现的。
因此，脉冲控制是控制步进电机最基本的方法之一。
PLC通过输出一定频率和数量的脉冲信号，可以精确控制步进电机的运动。
在工业生产中，通常会根据实际需求设定脉冲信号的参数，如脉冲频率、脉冲数量和脉冲方向等，从而实现对步进电机的精确控制。
总结步进电机作为一种精密控制技术，在工业自动化领域具有重要的应用意义。
结合PLC技术可以实现对步进电机的高效控制，包括正转和反转控制、速度控制、位置控制和脉冲控制等。
通过合理设计控制方案并结合PLC的灵活性和可编程特性，可以实现对步进电机运动的精确控制，从而提高生产效率和产品质量。
PLC实现步进电机的正反转及调整控制
一、PLC实现步进电机的控制原理
拿步进电机举例，大家可以把它想象成一个隔著一定距离的圆盘，隔着每一环的距离形成齿轮的节点。
步进电机的正向或反向转动，就是将这一环索引和圆盘一起发动转动。
步进电机的转动，是靠每一步索引圆盘来完成的，每一步都有一个控制信号来告诉电机从哪一环节点开始转动，当接收到控制信号时，电机开始转动，并且每转一圈循环转动几个索引。
1、正向、反向控制
要实现步进电机的正向反向控制，就要在PLC程序中控制信号形式来实现，一般可以使用两个控制信号，一个是正反控制信号，一个是步进电机转动的速度，要求PLC程序根据正反控制信号来实现正向和反向控制。
正反控制信号就是设置一个开关量变量，当这个开关量为ON时，电机运行正转，当开关量为OFF时，电机运行反转，具体可以采用T函数来实现，T11=1，电机正转，T12=0，电机反转。
由于步进电机的转动是一布一射的过程，所以需要用一个电位器来控制步进电机的转动速度，当电位器的旋钮调整到一定位置时，就会给出一定频率的步进信号，PLC程序可以根据此步进信号，来控制步进电机的转动速度。

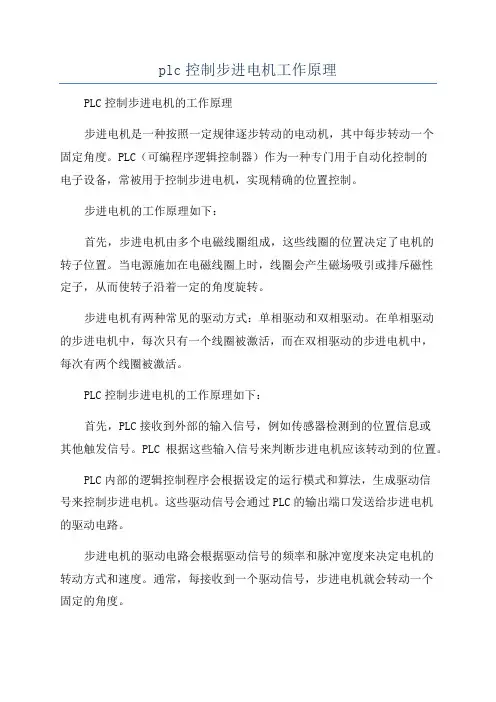

plc控制步进电机工作原理PLC控制步进电机的工作原理步进电机是一种按照一定规律逐步转动的电动机，其中每步转动一个固定角度。
PLC（可编程序逻辑控制器）作为一种专门用于自动化控制的电子设备，常被用于控制步进电机，实现精确的位置控制。
步进电机的工作原理如下：首先，步进电机由多个电磁线圈组成，这些线圈的位置决定了电机的转子位置。
当电源施加在电磁线圈上时，线圈会产生磁场吸引或排斥磁性定子，从而使转子沿着一定的角度旋转。
步进电机有两种常见的驱动方式：单相驱动和双相驱动。
在单相驱动的步进电机中，每次只有一个线圈被激活，而在双相驱动的步进电机中，每次有两个线圈被激活。
PLC控制步进电机的工作原理如下：首先，PLC接收到外部的输入信号，例如传感器检测到的位置信息或其他触发信号。
PLC根据这些输入信号来判断步进电机应该转动到的位置。
PLC内部的逻辑控制程序会根据设定的运行模式和算法，生成驱动信号来控制步进电机。
这些驱动信号会通过PLC的输出端口发送给步进电机的驱动电路。
步进电机的驱动电路会根据驱动信号的频率和脉冲宽度来决定电机的转动方式和速度。
通常，每接收到一个驱动信号，步进电机就会转动一个固定的角度。
通过不断发送驱动信号，PLC可以准确地控制步进电机的转动角度和速度，从而实现精确的位置控制。
在实际应用中，PLC控制步进电机通常与其他传感器、开关和执行器等设备配合使用，形成一个自动化系统。
PLC不仅可以控制步进电机的转动，还可以根据不同的需求进行逻辑判断和与其他设备的数据交互，实现更复杂的控制功能。
总结起来，PLC控制步进电机的工作原理是通过接收外部输入信号、根据内部的逻辑控制程序生成驱动信号，控制步进电机的转动角度和速度，从而实现精确的位置控制。

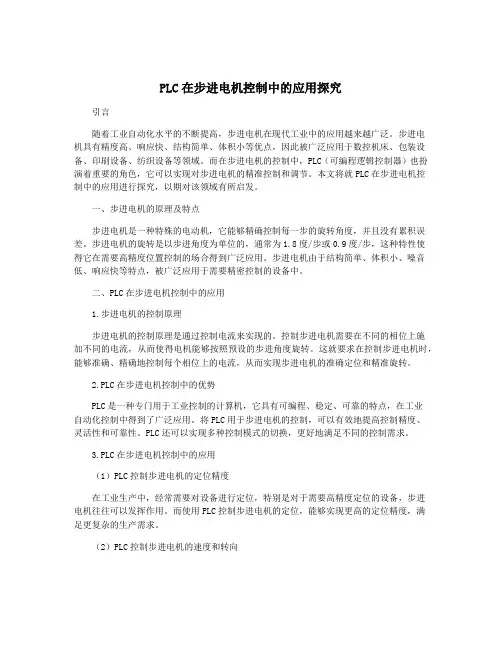

PLC在步进电机控制中的应用探究引言随着工业自动化水平的不断提高，步进电机在现代工业中的应用越来越广泛。
步进电机具有精度高、响应快、结构简单、体积小等优点，因此被广泛应用于数控机床、包装设备、印刷设备、纺织设备等领域。
而在步进电机的控制中，PLC（可编程逻辑控制器）也扮演着重要的角色，它可以实现对步进电机的精准控制和调节。
本文将就PLC在步进电机控制中的应用进行探究，以期对该领域有所启发。
一、步进电机的原理及特点步进电机是一种特殊的电动机，它能够精确控制每一步的旋转角度，并且没有累积误差。
步进电机的旋转是以步进角度为单位的，通常为1.8度/步或0.9度/步，这种特性使得它在需要高精度位置控制的场合得到广泛应用。
步进电机由于结构简单、体积小、噪音低、响应快等特点，被广泛应用于需要精密控制的设备中。
二、PLC在步进电机控制中的应用1.步进电机的控制原理步进电机的控制原理是通过控制电流来实现的。
控制步进电机需要在不同的相位上施加不同的电流，从而使得电机能够按照预设的步进角度旋转。
这就要求在控制步进电机时，能够准确、精确地控制每个相位上的电流，从而实现步进电机的准确定位和精准旋转。
2.PLC在步进电机控制中的优势PLC是一种专门用于工业控制的计算机，它具有可编程、稳定、可靠的特点，在工业自动化控制中得到了广泛应用。
将PLC用于步进电机的控制，可以有效地提高控制精度、灵活性和可靠性。
PLC还可以实现多种控制模式的切换，更好地满足不同的控制需求。
3.PLC在步进电机控制中的应用（1）PLC控制步进电机的定位精度在工业生产中，经常需要对设备进行定位，特别是对于需要高精度定位的设备，步进电机往往可以发挥作用。
而使用PLC控制步进电机的定位，能够实现更高的定位精度，满足更复杂的生产需求。
（2）PLC控制步进电机的速度和转向在一些需要对步进电机进行速度和转向控制的场合，PLC可以实现更加精确、可靠的控制。
通过PLC的编程控制，可以实现步进电机的各种旋转模式，实现更加灵活的控制需求。
PLC如何控制步进电机PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备，通过输入/输出模块对各种机电设备进行控制。
在PLC系统中，步进电机是常见的执行元件之一，它具有准确的位置控制和高的加减速性能。
本文将介绍PLC如何控制步进电机，包括步进电机的驱动方式、PLC的控制原理及步进电机控制的程序设计。
一、步进电机的驱动方式1.串行通信驱动方式：步进电机通过串行通信驱动方式与PLC进行通信和控制。
首先，将PLC与串行通信模块相连，通过串行通信模块与步进电机控制器进行通信。
PLC通过串行通信模块发送指令，步进电机控制器接收指令后控制步进电机运动。
2.并行通信驱动方式：步进电机通过并行通信驱动方式与PLC进行通信和控制。
与串行通信驱动方式类似，首先将PLC与并行通信模块相连，通过并行通信模块与步进电机控制器进行通信。
PLC通过并行通信模块发送指令，步进电机控制器接收指令后控制步进电机运动。
3.脉冲驱动方式：步进电机通过脉冲驱动方式与PLC进行通信和控制。
在脉冲驱动方式中，需要PLC输出脉冲信号控制步进电机。
通常情况下，PLC将脉冲信号传递给步进电机驱动器，在驱动器中产生相应的控制信号，实现对步进电机的控制。
二、PLC的控制原理PLC作为控制器，一般采用扫描运行方式。
其运行原理如下：1.输入信号读取：PLC将外部输入信号输入到输入模块中，采集输入信号，并将其从输入模块传递给中央处理器（CPU）进行处理。
2. 程序执行：CPU根据事先编写好的程序进行处理，包括数据处理、逻辑运算和控制计算等。
PLC程序一般采用ladder diagram（梯形图）进行编写。
3.输出信号控制：根据程序的执行结果，CPU将处理好的数据通过输出模块发送给外部设备，用于控制和操作外部设备。
三、步进电机控制的程序设计步进电机的控制程序主要包括参数设定、模式选择、起停控制、运动控制等部分。
下面以一个简单的例子来说明步进电机控制的程序设计过程：1.参数设定：首先需要设定步进电机的一些参数，如电机型号、步距角度、运动速度等。
PLC控制步进电机正实现正反转速度控制定位PLC控制步进电机实现正反转速度控制定位是自动化生产过程中的一种常见应用。
本文将详细介绍PLC控制步进电机的原理、控制方式以及步进电机的正反转速度控制定位实现方法，并探讨其在实际应用中的优势和注意事项。
一、PLC控制步进电机原理步进电机是一种特殊的电动机，其每次输入一个脉冲信号后，会按照一定的角度旋转。
PLC（可编程逻辑控制器）是一种通用、数字化、专用微处理器，广泛应用于工业控制领域。
PLC控制步进电机可以通过控制脉冲信号的频率、方向和脉冲数来实现电机的正反转、速度控制和定位。
二、PLC控制步进电机的控制方式1.开关控制方式2.脉冲控制方式脉冲控制方式是PLC控制步进电机最常用的方式。
PLC向步进电机发送一系列脉冲信号，脉冲信号的频率和脉冲数决定了电机的转速和转动角度。
脉冲信号的正负决定了电机的正反转方向。
通过改变脉冲信号的频率和脉冲数，可以实现电机的速度控制和定位。
三、步进电机正反转速度控制定位实现方法步进电机的正反转速度控制定位可以通过PLC的程序来实现。
下面以一个简单的例子来说明该实现方法。
假设要实现步进电机顺时针转动2圈、逆时针转动1圈、再顺时针转动3圈的循环。
步进电机的一个转一圈需要200个脉冲信号。
首先，需要定义一个变量n，用来记录电机的圈数。
其次，在PLC的程序中编写一个循环步骤：1.设置脉冲信号的频率和脉冲数，使步进电机顺时针旋转2圈。
2.当步进电机转动2圈后，n=n+23.判断n的值，如果n=2，则设置脉冲信号的频率和脉冲数，使步进电机逆时针旋转1圈。
4.当步进电机转动1圈后，n=n-15.判断n的值，如果n=1，则设置脉冲信号的频率和脉冲数，使步进电机顺时针旋转3圈。
6.当步进电机转动3圈后，n=n+37.返回第一步，继续循环。
通过这样的循环过程，步进电机可以按照预定的顺序和速度进行正反转，并实现定位控制。
四、PLC控制步进电机优势和注意事项1.精确控制：PLC可以精确控制步进电机的转速和转动角度，适用于需要高精度定位的应用。

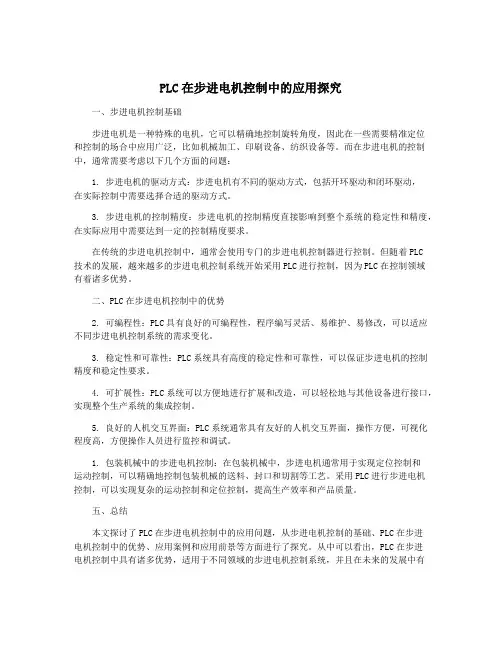

PLC在步进电机控制中的应用探究一、步进电机控制基础步进电机是一种特殊的电机，它可以精确地控制旋转角度，因此在一些需要精准定位和控制的场合中应用广泛，比如机械加工、印刷设备、纺织设备等。
而在步进电机的控制中，通常需要考虑以下几个方面的问题：1. 步进电机的驱动方式：步进电机有不同的驱动方式，包括开环驱动和闭环驱动，在实际控制中需要选择合适的驱动方式。
3. 步进电机的控制精度：步进电机的控制精度直接影响到整个系统的稳定性和精度，在实际应用中需要达到一定的控制精度要求。
在传统的步进电机控制中，通常会使用专门的步进电机控制器进行控制。
但随着PLC技术的发展，越来越多的步进电机控制系统开始采用PLC进行控制，因为PLC在控制领域有着诸多优势。
二、PLC在步进电机控制中的优势2. 可编程性：PLC具有良好的可编程性，程序编写灵活、易维护、易修改，可以适应不同步进电机控制系统的需求变化。
3. 稳定性和可靠性：PLC系统具有高度的稳定性和可靠性，可以保证步进电机的控制精度和稳定性要求。
4. 可扩展性：PLC系统可以方便地进行扩展和改造，可以轻松地与其他设备进行接口，实现整个生产系统的集成控制。
5. 良好的人机交互界面：PLC系统通常具有友好的人机交互界面，操作方便，可视化程度高，方便操作人员进行监控和调试。
1. 包装机械中的步进电机控制：在包装机械中，步进电机通常用于实现定位控制和运动控制，可以精确地控制包装机械的送料、封口和切割等工艺。
采用PLC进行步进电机控制，可以实现复杂的运动控制和定位控制，提高生产效率和产品质量。
五、总结本文探讨了PLC在步进电机控制中的应用问题，从步进电机控制的基础、PLC在步进电机控制中的优势、应用案例和应用前景等方面进行了探究。
从中可以看出，PLC在步进电机控制中具有诸多优势，适用于不同领域的步进电机控制系统，并且在未来的发展中有着非常广阔的应用前景。
希望本文能对步进电机控制领域的研究和应用提供一定的参考和帮助。

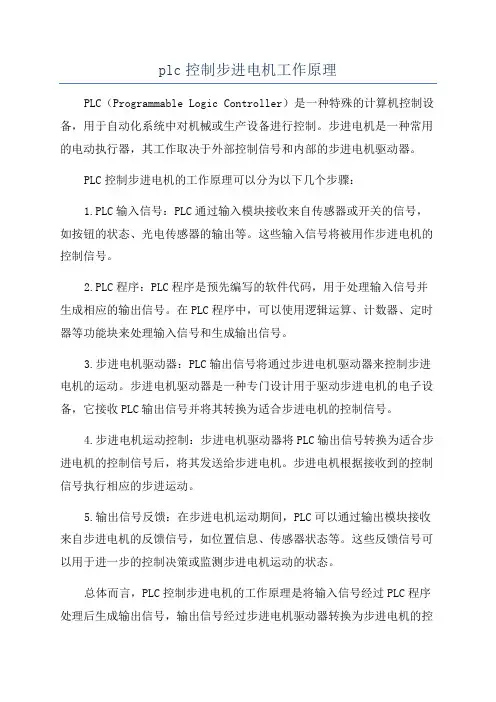

plc控制步进电机工作原理PLC（Programmable Logic Controller）是一种特殊的计算机控制设备，用于自动化系统中对机械或生产设备进行控制。
步进电机是一种常用的电动执行器，其工作取决于外部控制信号和内部的步进电机驱动器。
PLC控制步进电机的工作原理可以分为以下几个步骤：1.PLC输入信号：PLC通过输入模块接收来自传感器或开关的信号，如按钮的状态、光电传感器的输出等。
这些输入信号将被用作步进电机的控制信号。
2.PLC程序：PLC程序是预先编写的软件代码，用于处理输入信号并生成相应的输出信号。
在PLC程序中，可以使用逻辑运算、计数器、定时器等功能块来处理输入信号和生成输出信号。
3.步进电机驱动器：PLC输出信号将通过步进电机驱动器来控制步进电机的运动。
步进电机驱动器是一种专门设计用于驱动步进电机的电子设备，它接收PLC输出信号并将其转换为适合步进电机的控制信号。
4.步进电机运动控制：步进电机驱动器将PLC输出信号转换为适合步进电机的控制信号后，将其发送给步进电机。
步进电机根据接收到的控制信号执行相应的步进运动。
5.输出信号反馈：在步进电机运动期间，PLC可以通过输出模块接收来自步进电机的反馈信号，如位置信息、传感器状态等。
这些反馈信号可以用于进一步的控制决策或监测步进电机运动的状态。
总体而言，PLC控制步进电机的工作原理是将输入信号经过PLC程序处理后生成输出信号，输出信号经过步进电机驱动器转换为步进电机的控制信号，步进电机根据接收到的控制信号执行相应的步进运动，从而实现对步进电机的精确控制。
PLC控制步进电机的工作原理可以更加具体地描述如下：1.从PLC输入模块接收信号：PLC通过输入模块接收来自传感器或开关的信号，如按钮的状态、光电传感器的输出等。
这些输入信号将作为步进电机的控制信号。
2.PLC程序处理输入信号：PLC程序中的逻辑运算、计数器、定时器等功能块将处理输入信号，并根据处理结果生成相应的输出信号，用于步进电机的控制。
PLC实现步进电机正反转和调速控制PLC（可编程逻辑控制器）是一种专门用于工业自动化控制系统的计算机控制设备。
它可以实现对多种设备和机器的控制，包括步进电机。
步进电机是一种通过步进角度来控制转动的电机，其转动可以精确地控制在每个步进角度停留一段时间。
步进电机的正反转和调速控制是实现工业自动化过程中常用的功能，PLC可以很好地实现这些控制。
一、步进电机的正反转控制步进电机的正反转控制是通过控制步进电机的相序来实现的。
步进电机有多种相序方式，常见的包括正向旋转、逆向旋转、双向旋转等。
PLC 可以通过控制步进电机的相序开关来实现步进电机的正反转。
在PLC中，可以使用PLC的输出口来控制步进电机的相序开关。
通过将输出口与步进电机的控制线路连接，可以控制相序开关的状态，从而控制步进电机的正反转。
例如，将PLC的一个输出口连接到步进电机的CW （Clockwise）输入线路，另一个输出口连接到步进电机的CCW（Counter Clockwise）输入线路，可以通过控制这两个输出口的状态来实现步进电机的正反转。
二、步进电机的调速控制步进电机的调速控制是通过控制步进电机的脉冲频率来实现的。
步进电机的转速与脉冲频率成正比，脉冲频率越高，步进电机的转速越快。
因此，通过控制PLC输出口给步进电机发送的脉冲频率，可以实现步进电机的调速控制。
在PLC中，可以使用定时器模块来控制步进电机的脉冲频率。
定时器模块可以通过设定计时器的定时时间和周期，来控制输出口的脉冲频率。
通过控制定时器的定时时间，可以控制步进电机每个步进角度的停留时间，从而控制步进电机的转速。
除了定时器模块，PLC还可以使用计数器模块来实现步进电机的调速控制。
计数器模块可以通过设定计数器的初始值和计数步长，来控制输出口的脉冲频率。
通过控制计数器的初始值和计数步长，可以控制步进电机每个步进角度的停留时间，从而实现步进电机的转速控制。
三、步进电机正反转和调速控制实例以下是一个使用PLC实现步进电机正反转和调速控制的实例。
PLC在步进电机控制中的应用探究
PLC（Programmable Logic Controller）是一种用于控制工业自动化系统的计算机，可以编程实现各种逻辑控制功能。
步进电机是一种特殊的电机，其转子按照一定的角度步进运动，通常用于需要精确位置控制的系统中。
PLC在步进电机控制中具有广泛应用，主要体现在以下几个方面：
1. 位置控制：步进电机通过每次步进的角度来确定位置，PLC可以通过编程实现对步进电机的位置控制。
通过读取传感器的信号，PLC可以确定步进电机的当前位置，并根据需要发送脉冲信号，控制步进电机运动到指定的位置。
这种位置控制能力使得步进电机广泛用于自动化输送线和装配线等需要精确定位的场合。
2. 速度控制：除了位置控制，PLC还可以实现对步进电机的速度控制。
通过调整脉冲信号的频率，PLC可以控制步进电机每分钟旋转的圈数，从而控制步进电机的速度。
这种速度控制能力使得步进电机广泛应用于注塑机、纺织机械和数控机床等对转速要求较高的设备中。
PLC在步进电机控制中的应用具有重要的意义。
通过编程实现对步进电机的位置、速度和运动的控制，PLC可以提高自动化生产线的生产效率和精度，适用于各种自动化设备的控制需求。
随着PLC技术的不断发展和创新，相信PLC在步进电机控制中的应用前景将更加广阔。
PLC通过步进电机驱动器来控制步进电机1. 步进电机特点：步进电机的角位移与输入脉冲数严格成正比，电机运转一周后没有累积误差，具有良好的跟随性。
由步进电机与驱动器电路组成的开环数字控制系统，既非常简单、廉价，又非常可靠。
同时，它也可以与角度反馈环节组成高性能的闭环数字控制系统。
步进电机的动态响应快，易于启停、正反转及变速。
速度可在相当宽的范围内平滑调节，低速下仍能保证获得大转矩。
步进电机只能通过脉冲电源供电才能运行，它不能直接使用交流电源和直流电源。
2. 步进电机控制要点：启动频率：步进电机能响应而不失步的最高步进频率。
停止频率：系统控制信号突然关断，步进电机不冲过目标位置的最高步进频率。
电机的启动频率、停止频率和输出转矩都要和负载的转动惯量相适应。
3. PLC控制步进电机方法：采用PLC控制步进电机，应根据下式计算系统的脉冲当量、脉冲频率上限和最大脉冲数量，进而选择PLC及其相应的功能模块。
根据脉冲频率可以确定PLC高速脉冲输出时需要的频率，根据脉冲数量可以确定PLC的位宽。
脉冲当量=（步进电机步距角×螺距）/（360×传动速比）；脉冲频率上限=（移动速度×步进电机细分数）/脉冲当量；最大脉冲数量=（移动距离×步进电机细分数）/脉冲当量。
PLC对步进电机的控制首先要确立坐标系，可以设为相对坐标系，也可以设为绝对坐标系。
坐标系的设置在DM6629字中，00—03位对应脉冲输出0，04—07位对应脉冲输出1。
设置为0时，为相对坐标系；设置为1时，为绝对坐标系。
采用PLC通过步进驱动器来控制步进电机的运转，从而达到了PLC在步进电动控制中应用更加广泛。
PLC实现步进电机的正反转和调整控制PLC(可编程逻辑控制器)是一种电子设备，用于控制工业自动化系统中的运动和操作。
步进电机是一种常用的驱动器，它的旋转运动是通过一步一步地前进来实现的。
本文将探讨如何使用PLC来实现步进电机的正反转和调整控制。
步进电机的正反转控制是通过改变电机绕组的相序来实现的。
在PLC 中，我们可以使用输出模块来控制电机的相序。
以下是步骤：1.配置PLC硬件:在PLC中插入输出模块，并与电机的各个相连接。
确保正确连接。
2.编程PLC:使用PLC编程软件，编写一个控制程序来实现电机的正反转。
首先，定义输出模块的输出信号来控制电机。
然后使用程序语言来编写逻辑控制指令，根据需要来改变输出信号的状态。
为了实现正反转，需要改变输出信号的相序。
3.实现正反转控制:在编程中，定义一个变量来控制步进电机的运动方向。
当变量为正值时，电机正转；当变量为负值时，电机反转。
根据变量的值来改变输出模块的输出信号，以改变电机的相序。
4.运行程序:将PLC连接到电源，并加载程序到PLC中。
启动PLC，程序将开始运行。
通过改变变量的值，我们可以控制电机的正反转。
除了控制步进电机的正反转，PLC还可以实现步进电机的调整控制。
调整控制是通过改变电机的步距和速度来实现的。
以下是步骤：1.配置PLC硬件:在PLC中插入输出模块，并与电机的各个相连接。
与正反转控制相同，确保正确连接。
2.编程PLC:使用PLC编程软件编写控制程序。
首先，定义输出模块的输出信号来控制电机的相序。
然后，使用程序语言来编写逻辑控制指令，根据需要改变输出信号的状态。
为了实现调整控制，需要改变输出信号的频率和占空比。
3.实现调整控制:在编程中，定义两个变量来控制电机的步距和速度。
步距变量控制电机每一步的距离，速度变量控制电机的旋转速度。
根据变量的值来改变输出模块的输出信号，以改变电机的相序，并控制步距和速度。
4.运行程序:将PLC连接到电源，并加载程序到PLC中。
PLC实现步进电机的正反转及调整控制PLC(可编程逻辑控制器)可以广泛应用于工业自动化控制系统中，包括步进电机的正反转及调整控制。
本文将详细介绍如何使用PLC实现步进电机的正反转及调整控制。
一、步进电机的原理步进电机是一种用电脉冲驱动的电动机，它是按固定顺序将电流导通到电动机的相绕组中，从而使电动机按步进的方式转动。
步进电机有两种基本的工作模式：全步进和半步进。
在全步进模式下，电机每接收到一个脉冲就向前转动一个固定的步距角度。
在半步进模式下，电机接收到一个脉冲时向前转动半个步距角度。
二、PLC实现步进电机的正反转1.硬件连接将PLC的输出端口与步进电机的驱动器相连，将驱动器的控制信号输出口与步进电机相连。
确保电源连接正确，驱动器的供电电压要符合步进电机的额定电压。
2.编写PLC程序使用PLC编程软件编写PLC程序来控制步进电机的正反转。
以下是一个简单的PLC程序示例：```BEGINMOTOR_CONTROL_TRIG:=FALSE;//步进电机控制信号MOTOR_DIRECTION:=FORWARD;//步进电机转动方向，FORWARD表示正转，REVERSE表示反转//步进电机正转控制MOTOR_FORWARD:IF(START_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=TRUE;MOTOR_DIRECTION:=FORWARD;END_IF;//步进电机反转控制MOTOR_REVERSE:IF(STOP_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=TRUE;MOTOR_DIRECTION:=REVERSE;END_IF;//步进电机停止控制MOTOR_STOP:IF(STOP_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=FALSE;END_IF;END```Begitalogic Flowcode是PLC编程软件之一，提供了简单易懂的图形界面来编写PLC程序。
PLC控制步进电机1. 引言步进电机是一种特殊的电机类型，它能够以离散的步进方式转动，由于其结构简单、成本较低，步进电机在工业控制系统中得到了广泛应用。
PLC（可编程逻辑控制器）作为自动化控制系统的核心设备，能够对步进电机进行精确的控制。
本文将介绍PLC如何控制步进电机的原理及其具体实现方式。
2. 步进电机步进电机由驱动器和电机组成，驱动器负责将电源的直流电转换成适用于电机的信号。
步进电机的控制本质上是根据输入的控制信号使电机旋转一个确定的角度，通常使用脉冲信号作为控制信号。
步进电机的工作原理是通过改变电机的相序，将脉冲信号转化为电机旋转的步进角度。
每收到一个脉冲信号，电机就会向前或向后旋转一个固定的步进角度，这使得步进电机的运动非常精确。
3. PLC控制步进电机的原理PLC控制步进电机的原理基本上是模仿手动操纵步进电机的方法。
用户通过在PLC程序中设定脉冲信号的频率和方向来控制步进电机的运动。
PLC控制步进电机的主要步骤如下：1.设定一个变量用于保存步进电机的当前位置。
2.根据用户设定的输入信号，驱动PLC输出相应的脉冲信号。
3.监测脉冲信号，并更新步进电机的位置变量。
4.根据步进电机的位置变量，控制其他设备的运动。
通过在PLC程序中设定合适的脉冲信号频率和方向，可以控制步进电机的速度和方向，从而满足实际应用中的需求。
4. PLC控制步进电机的实现方式PLC控制步进电机的实现方式可以分为两种：单轴控制和多轴控制。
4.1 单轴控制单轴控制是指通过一个PLC控制一个步进电机。
在这种方式下，每个步进电机都需要一个独立的控制信号。
步进电机与PLC的连接方式可以选择并行接口或串行接口，具体根据实际情况选择。
4.2 多轴控制多轴控制是指通过一个PLC控制多个步进电机。
在这种方式下，需要使用多个驱动器和电机进行控制。
PLC通过相应的控制信号分别驱动不同的步进电机，从而实现多个步进电机的协同工作。
5. 示例代码以下是一个使用PLC控制步进电机的示例代码：START:SET PULSE_FREQUENCY = 1000 ;设置脉冲信号频率为10 00HzSET PULSE_DIRECTION = 1 ;设置脉冲信号方向为正转SET MOTOR_POSITION = 0 ;初始化步进电机位置START_PULSE:GENERATE_PULSE ;产生一个脉冲信号ADD 1 TO MOTOR_POSITION ;步进电机位置加1 COMPARE MOTOR_POSITION WITH 1000 ;判断步进电机位置是否达到上限IF[MOTOR_POSITION > 1000] GOTO STOPGOTO START_PULSESTOP:STOP_PULSE ;停止产生脉冲信号END以上代码中，脉冲信号的频率和方向通过设置变量进行控制。
手把手教你PLC 1200控制步进电机1、步进电机硬件接线TB6600 升级版步进驱动器接线：控制信号连接：PUL+：脉冲信号输入正。
PUL-：脉冲信号输入负。
DIR+：电机正、反转控制正。
DIR-：电机正、反转控制负。
ENA+：电机脱机控制正(一般不接)。
ENA-：电机脱机控制负(一般不接)。
电机绕组连接A+：连接电机绕组 A+相。
A-：连接电机绕组 A-相。
B+：连接电机绕组 B+相。
B-：连接电机绕组 B-相。
备注：可以四根线两两短接，短接以后用手转动步进电机有阻力的为一组，另外一个有阻力的为另外一组，只要保证两两为一组即可，谁是 A，谁是 B 不影响，谁是+ 谁是-都没有关系，这样只会影响电机旋转的方向；电源电压连接：VCC：电源正端“+” GND：电源负端“-”细分设置：电流设置：接线图2、步进电机组态调试（1）双击TIA Portal V16软件（2）创建新项目：选择启动——创建新项目——修改项目名称、路径——创建（3）添加新设备：选择设备与网络——添加新设备——控制器——SIMATIC S7-1200——CPU——6ES7 2XX-——选择相应版本——添加（4）出现如下界面，点击步骤2获取按键，选择PG/PC接口类型、接口（接口为电脑的网卡）——点击步骤4开始搜索——出现步骤5 PLC_1——点击步骤6检测按键（5）出现步骤1 PLC界面，点击步骤2属性，修改PLC IP地址——点击步骤5脉冲发生器——选择勾选步骤6、步骤8——在步骤9位置出现脉冲输出Q0.0、方向输出Q0.1（6）在项目左侧，选择步骤1工艺对象—新增对象，步骤2运动控制下轴“TO_Axis_PTO”—点击确定（7）在轴组态常规窗口，脉冲发生器选择步骤5“Pulse_1”,显示步骤6内容（8）在扩展参数部分，电机每转脉冲数400（根据步进电机驱动器1.2.3位拨码开关的设置确定），电机每转的负载位移2mm（根据步进电机丝杠导程确定）（9）在位置限制部分，选择步骤8启用硬件限位开关，硬件下限位I0.2高电平、硬件上限位I0.4高电平（上下硬件限位根据实际PLC接线确定），步骤11速度限值的单位选择mm/S，显示步骤12内容（10）在回原点部分，步骤13归位开关选择I0.3高电平（根据PLC 硬件接线确定），选择步骤14“允许硬限位开关处自动反转”，步骤15修改接近速度、回原点速度5mm/S，然后在步骤16位置显示所有参数设置成功（11）选择步骤1 PLC，右键编译—硬件（完全重建），点击步骤4下载—步骤5装载—完成（12）选择步骤6调试，点击激活—启用，根据步骤9点动、定位、回原点命令进行步骤10调试3、步进电机程序设计（1）新建程序数据块和变量，添加以下变量（2）双击主函数main，插入控制指令。
