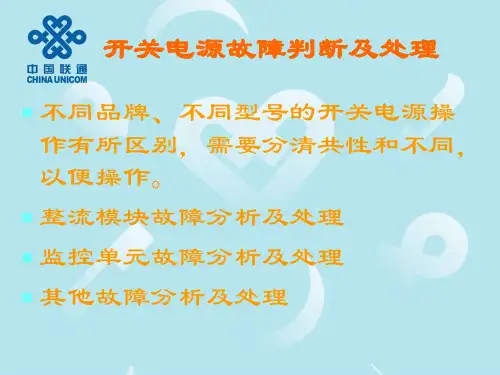

开关电源故障判断及处理讲解

载电路的供电电压过高或过低。开关电源的振荡回路正常，问题出在稳压回路。
输出电压过高，稳压回路的元件损坏或低效，使反馈电压幅度不足。检查方法：
a、在PC2输出端并接10k电阻，输出电压回落。说明PC2输出侧稳压电路正常，故障在PC2本身及输入侧电路；
b、在R7上并联500Ω电阻，输出电压有显著回落。说明光电耦合器PC2良好，故障为PC3低效或PC3外接电阻元件变值。反之，为PC2不良。
b、检查稳压回路的电阻元件R5—R10，无变值现象；逐一代换PC2、PC3，若正常，说明代换元件低效，导通内阻变大。
c、代换PC2、PC3若无效，故障可能为通信电源开关管低效，或开关和激励电路有问题，也不排除UC3844内部输出电路低效。更换优质开关管、UC3844。
开关电源电路3个典型故障现象
一、次级负载供电电压都为0V。变频器上电后无反应，操作显示面板无指示，测量控制端子的24V和10V电压为0V。检查主电路充电电阻或预充电回路完好，可判断为开关电源故障。检修步骤如下：
1、先用电阻测量法测量开关管Q1有无击穿短路现象，电流取样电阻R4有无开路。电路易损坏元件为开关管，当其损坏后，R4因受冲击而阻值变大或断路。Q1的G极串联电阻、振荡芯片PC1往往受强电冲击而损坏，须同时更换；检查负载回路有无短路现象，排除。
2、更换损坏件，或未检测中有短路元件，可进行上电检查，进一步判断故障是出在振荡回路还是稳压回路。
检查方法：
a、先检查启动电阻R1有无断路。正常后，用18V直流电源直接送入UC3844的7、5脚，为振荡电路单独上电。测量8脚应有5V电压输出；6脚应有1V左右的电压输出。说明振荡回路基本正常，故障在稳压回路；
若测量8脚有5V电压输出，但6脚电压为0V，查8、4脚外接R、C定时元件，6脚外围电路；

开关电源维修实例
开关电源维修实例：从故障诊断到修复全过程
开关电源是现代电子设备中不可或缺的部分，它的稳定性和效率直接影响到整个系统的正常运行。

然而，由于使用环境和元器件老化等原因，开关电源偶尔也会出现故障。

下面，我们将通过一个实际的维修案例，来详细解析开关电源故障的诊断与修复过程。

【问题描述】
一台使用多年的开关电源出现输出电压不稳定的问题，时高时低，导致连接的电子设备无法正常工作。

【故障诊断】
外观检查：首先观察电源外观，没有发现明显的破损或烧焦现象。

电源测试：使用万用表测试输入电压和输出电压，发现输出电压波动较大，初步判断为电源内部故障。

元器件检查：拆开电源外壳，检查内部的电子元器件，发现有几个电容出现鼓胀现象，这是元器件老化的典型表现。

【修复过程】
更换元器件：将损坏的电容全部更换为新的元器件，同时检查其他元器件是否有老化或损坏现象，如有则一并更换。

清洁内部：使用无水酒精和棉签清洁电源内部的灰尘和污垢，确保散热良好。

重新组装：将更换元器件后的电源重新组装好，注意检查各连接处是否牢固。

再次测试：通电测试电源输出电压，发现电压稳定，波动范围在正常范围内。

【总结】
本次维修过程中，通过细致的诊断和更换元器件，成功修复了开关电源输出电压不稳定的问题。

这也提醒我们，在日常使用中，要定期对开关电源进行检查和维护，及时更换老化的元器件，确保电源的稳定性和效率。

充电器开关电源的常见故障及维修充电器开关电源的常见故障及维修充电器开关电源是在电子行业中使用最广泛的一种电源，它们能够为电子设备提供稳定的电源供应。

随着电子行业不断发展，充电器开关电源也变得越来越重要。

然而，由于工作环境的不同，充电器开关电源也会遇到各种故障。

因此，我们必须熟悉常见的故障，以便及时进行维修和保养，确保充电器开关电源的正常运行。

一、充电器开关电源的常见故障1、电源输出端口不稳定：当电源输出端口的电压不稳定时，电子设备将不能正常工作，甚至可能损坏。

这种情况通常是由于充电器开关电源的电路板有问题导致的。

2、电源输出过大：如果电源输出过大，电子设备就会受到损坏。

这种情况通常是由于充电器开关电源的电流控制部分出现故障所致。

3、电源输出过小：该情况通常是由于充电器开关电源的电流控制部分出现故障导致的，即电流控制部分无法根据电子设备的实际需求调整电压和电流输出。

4、电源输出不稳定：当电源输出不稳定时，电子设备将不能正常工作，甚至可能损坏。

这种情况通常是由于充电器开关电源的电路板存在缺陷或者调节器出现故障所致。

5、高温故障：当充电器开关电源的散热装置出现故障时，就会导致充电器开关电源的温度过高，从而影响到充电器开关电源的正常工作。

二、充电器开关电源的维修1. 检查电路板：检查电路板是维修充电器开关电源的一个重要步骤。

如果发现电路板上有缺陷，就需要及时更换新的电路板，以确保充电器开关电源的正常运行。

2. 更换调节器：当充电器开关电源的电压或电流输出不稳定时，就应该更换调节器。

调节器有助于根据电子设备的实际需求调整电压和电流输出。

3. 更换散热装置：如果充电器开关电源的温度过高，就需要更换散热装置。

这样可以确保充电器开关电源能够正常工作，而不会受到过热的影响。

4. 更换电源模块：如果检查发现电源模块存在缺陷，就需要更换新的电源模块，以保证充电器开关电源的正常工作。

总之，充电器开关电源的维修需要专业技术人员进行操作，以确保充电器开关电源的正常使用。

开关电源常见故障及维修方法
1. 保险烧或炸 主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。
2. 无输出，保险管正常 这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。
a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。
b. 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。
c. 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。
d. 开关变压器不良，不但造成输出电压下降，还会造成开关管激励不足从而屡损开关 管
e. 300V滤波电容不良，造成电源带负载能力差，一接负载输出电压便会下降。
3. 有输出电压，但输出电压过高 这种故障一般来自于稳压取样和稳压控制电路。在直流输出、闭合的控制环路，任何一处出问题就会导致输出电压升高。
4. 输出电压过低 除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低：
