草坪泵站35kV电缆试验报告

一．铭牌安装位置：出线2型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 400m㎡150m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 A耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） A电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：出线2型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 400m㎡150m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 B耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） B电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：出线2型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 400m㎡150m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 C耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） C电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：1#SVG 型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡30m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 A耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） A电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：1#SVG型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡30m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 B耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） B电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：1#SVG 型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡30m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 c耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） C电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：2#SVG型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡27m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 A耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） A电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：2#SVG 型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡27m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 B耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） B电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：2#SVG 型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡27m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 C耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） C电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：1#电抗器型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡26m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 A耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） A电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：1#电抗器型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡26m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 B耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） B电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：1#电抗器型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡26m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 C耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） C电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：35KV电力电缆试验报告一．铭牌安装位置：2#电抗器型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡30m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 A耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） A电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：2#电抗器型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡30m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 B耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） B电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：2#电抗器型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡30m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 C耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） C电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：35KV电力电缆试验报告一．铭牌安装位置：1#功率柜型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡5m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 AB联络耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV）AB联络电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：1#功率柜型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡5m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 BC联络耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） BC联络电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：2#功率柜型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡7m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 AB联络耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV）AB联络电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：2#功率柜型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 1 95m㎡7m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 BC联络耐压前电阻（MΩ）5000+耐压后电阻（MΩ）5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） BC联络电阻（MΩ） 5000+备注：试验：校验：审核：试验日期：一．铭牌安装位置：1#接地变型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 3 50m㎡20m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 A B C耐压前电阻（MΩ）5000+ 5000+ 5000+耐压后电阻（MΩ）5000+ 5000+ 5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） A B C电阻（MΩ） 5000+ 5000+ 5000+备注：试验：校验：审核：试验日期：35KV电力电缆试验报告一．铭牌安装位置：2#接地变型号额电电压芯数截面长度制造厂家YJV XK06-001-00047 26/35kV 3 50m㎡35m 江苏江杨电缆有限公司二、绝缘电阻（用表；C.A绝缘电阻测试仪）项目 A B C耐压前电阻（MΩ）5000+ 5000+ 5000+耐压后电阻（MΩ）5000+ 5000+ 5000+三、交流耐压试验耐压试验值时间出厂值78kV 1h实测值52kV 1h四、外护层绝缘电阻模拟电压（kV） A B C电阻（MΩ） 5000+ 5000+ 5000+备注：试验：校验：审核：试验日期：。

25℃湿度：55试验性质：
工作负责人：审核日期：
校阅人：
校阅日期：
审核人：
使用仪器：电动摇表，GCYD-2000变频串联谐振高压电缆交流试验装置结论分析：合格
试验人员：
试验结论：合格天气：晴
温度：％

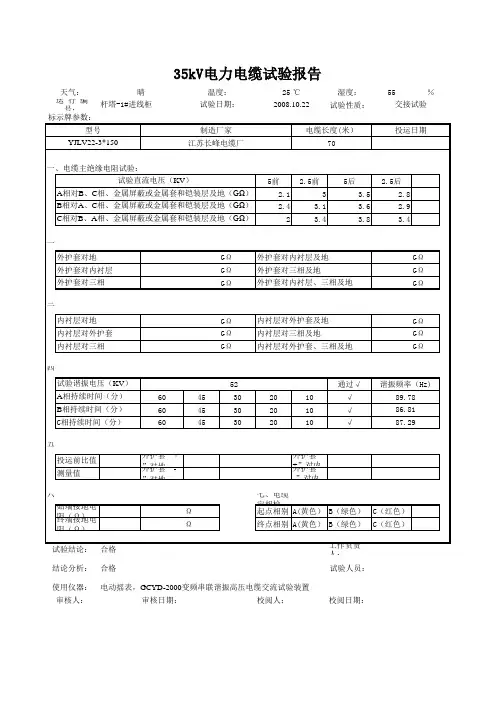

交接试验
运 行 编 号：杆塔-1#进线柜
试验日期：
2008.10.22
25℃湿度：55试验性质：
工作负责人：审核日期：
校阅人：
校阅日期：
使用仪器：电动摇表，GCYD-2000变频串联谐振高压电缆交流试验装置审核人：
试验结论：合格结论分析：合格
试验人员：
运 行 编 号：1#主变柜-变压器
试验日期：
％
2008.10.22
天气：晴
温度：交接试验
15℃湿度：55试验性质：
工作负责人：试验结论：合格结论分析：合格
试验人员：
使用仪器：电动摇表，GCYD-2000变频串联谐振高压电缆交流试验装置
运 行 编 号：1#电容器柜-10KV电容柜
试验日期：
2008.10.22
天气：晴
温度：％
交接试验
25℃湿度：55试验性质：
试验结论：合格使用仪器：ZC11D-10、SYEC ·VFSR 变频串联谐振高压电缆交流试验装置 试验人员：
结论分析：
绝缘电阻大于1000M Ω，谐振交流耐压21.75kV,5分钟通过。

电缆
定相正确。

工作负责人：
标示牌参数： /试验日期：2008.10.22
天气：
晴
温度：％
交接试验。

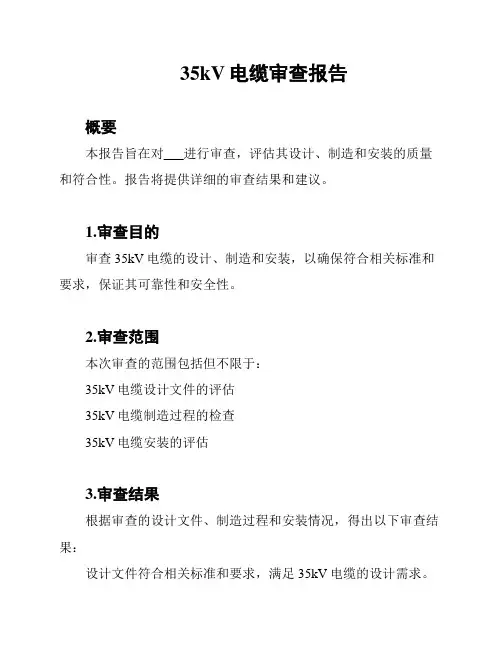

35kV电缆审查报告
概要
本报告旨在对___进行审查，评估其设计、制造和安装的质量和符合性。

报告将提供详细的审查结果和建议。

1.审查目的
审查35kV电缆的设计、制造和安装，以确保符合相关标准和要求，保证其可靠性和安全性。

2.审查范围
本次审查的范围包括但不限于：
35kV电缆设计文件的评估
35kV电缆制造过程的检查
35kV电缆安装的评估
3.审查结果
根据审查的设计文件、制造过程和安装情况，得出以下审查结果：
设计文件符合相关标准和要求，满足35kV电缆的设计需求。

制造过程中存在一些细节问题，建议进行改进以提高生产效率
和质量控制。

安装工作符合相关要求，但存在少量细节问题需要修正。

4.建议
基于审查结果，提出以下建议：
对制造过程进行改进，加强生产线的管理和质量控制。

加强安装工作的监督和质量管理，确保电缆安装质量达到最佳
状态。

定期进行设备检测和维护，以确保电缆的正常运行和使用寿命。

5.结论
35kV电缆在设计、制造和安装方面经过审查，整体质量符合
相关标准和要求。

建议根据审查结果进行相应的改进和修正，以确
保电缆的可靠性和安全性。

以上是对___的审查报告，旨在提供有关电缆质量和符合性的
详细信息和建议。

请注意，本报告仅基于审查过程中收集的信息和数据，不涉及任何过度和未证实的内容。

电缆检测报告2篇电缆检测报告1一、检测概述本次检测对象是某建筑工地的500kV电缆，主要检测其电气性能。

检测范围包括电缆的绝缘电阻、电容、介损以及电弧故障定位等项目。

二、检测仪器本次检测采用了高压测试仪、介质损耗测试仪、电弧故障定位仪等仪器设备，以保证检测准确可靠。

三、检测结果1.绝缘电阻检测采用高压测试仪对电缆进行绝缘电阻测试，测试数据如下：三根电缆平均值：10.2GΩ测试结果显示，电缆的绝缘电阻均达到了规定标准，评价为良好。

2.介损检测采用介质损耗测试仪对电缆进行介损测试，测试数据如下：三根电缆平均值：0.0029测试结果显示，电缆的介损值均达到了规定标准，评价为良好。

3.介电容检测采用高压测试仪对电缆进行介电容测试，测试数据如下：三根电缆平均值：0.985nF/m测试结果显示，电缆的介电常数值均达到了规定标准，评价为良好。

4.电弧故障定位采用电弧故障定位仪对电缆进行故障检测，测试结果如下：未检测到电弧故障。

四、检测结论经过本次检测，可以确认该500kV电缆的电气性能评价为良好，电缆未发现电弧故障，适合正常使用。

电缆检测报告2一、检测概述本次检测对象是某石油公司的防火电缆，主要检测其耐火性和电气性能。

检测范围包括电缆的绝缘电阻、电容、介损以及防火性能等项目。

二、检测仪器本次检测采用了高压测试仪、介质损耗测试仪、火灾性能测试仪等仪器设备，以保证检测准确可靠。

三、检测结果1.绝缘电阻检测采用高压测试仪对电缆进行绝缘电阻测试，测试数据如下：三根电缆平均值：8.7GΩ测试结果显示，电缆的绝缘电阻均达到了规定标准，评价为良好。

2.介损检测采用介质损耗测试仪对电缆进行介损测试，测试数据如下：三根电缆平均值：0.0035测试结果显示，电缆的介损值均达到了规定标准，评价为良好。

3.介电容检测采用高压测试仪对电缆进行介电容测试，测试数据如下：三根电缆平均值：0.958nF/m测试结果显示，电缆的介电常数值均达到了规定标准，评价为良好。

35kV电缆检测报告
1. 背景信息
本报告旨在对35kV电缆进行全面的检测和评估。

电缆的检测
主要包括电气性能、物理性能和绝缘性能等方面的测试。

2. 测试方法
为了获得准确可靠的测试结果，本次检测采用了以下测试方法：- 电气性能测试：包括电阻测试、电容测试、耐压试验等。

- 物理性能测试：包括电缆外观检查、热收缩试验、机械强度
测试等。

- 绝缘性能测试：包括绝缘电阻测试、交流耐压试验等。

3. 测试结果
根据对35kV电缆的检测和评估，我们得到了以下测试结果：
3.1 电气性能测试结果
- 电阻测试结果：平均电阻为XΩ。

- 电容测试结果：平均电容为XμF。

- 耐压试验结果：通过了XXXkV的耐压试验。

3.2 物理性能测试结果
- 电缆外观检查结果：电缆外观完好，无明显损伤。

- 热收缩试验结果：符合标准要求。

- 机械强度测试结果：通过了机械强度测试。

3.3 绝缘性能测试结果
- 绝缘电阻测试结果：平均绝缘电阻为XΩ。

- 交流耐压试验结果：通过了XXXkV的交流耐压试验。

4. 结论
根据对35kV电缆的全面检测和评估，电缆的电气性能、物理性能和绝缘性能等方面测试结果均符合相关标准要求。

电缆品质良好，可以正常使用。

5. 建议
为了保证35kV电缆的长期安全运行，建议定期对电缆进行检测和维护，并遵循相关安全操作规程。

以上为35kV电缆的检测报告，如有疑问，请及时与我们联系。

谢谢！。

电缆试验报告
电缆试验报告
报告日期：xxxx年xx月xx日
试验单位：xxx电缆有限公司
试验对象：xxx型电缆
一、试验目的：
1. 对xxx型电缆的电气性能进行综合评价；
2. 确保该电缆的安全可靠性；
二、试验内容：
1. 电压强度试验：
将试验样品的两端连接电源，施加额定电压，并持续一段时间，观察是否发生击穿或漏电现象。

2. 介质损耗测试：
以一定频率施加电压，测量电缆的电流和相角差值，计算介质损耗。

3. 泄漏电流试验：
施加测试电压，测量电缆的泄漏电流是否符合标准要求。

4. 绝缘电阻测定：
对试验样品进行绝缘电阻测试，检测电缆的绝缘性能。

5. 单芯电缆耐电压试验：
施加测试电压，测定单芯电缆之间和地线之间的耐电压。

6. 弯曲试验：
将试验样品按照标准规定方法进行弯曲试验，观察是否发生破损或电气故障。

7. 总电阻测量：
测量电缆的总电阻，以评估导体的连续性。

8. 燃烧试验：
将试验样品置于规定的燃烧设备中，观察燃烧情况，测试电缆的燃烧性能。

三、试验结果：
经过对以上试验项目的测试，xxx型电缆各项性能指标均符合相关国家标准要求。

该电缆具有良好的绝缘性能、耐压能力、耐热性能和燃烧性能。

四、结论：
xxx型电缆经过全面试验，符合相关国家标准要求，可以安全可靠地应用于xxxx领域。

备注：本试验报告仅适用于该次试验样品，其他批次样品请进行相同试验项目以获取相关数据。

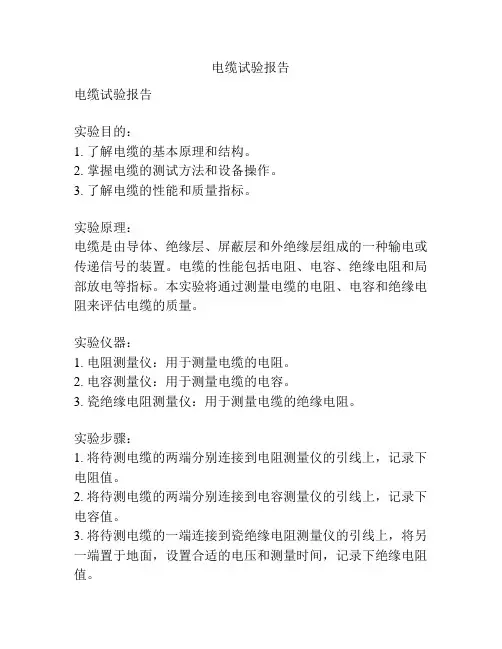

电缆试验报告电缆试验报告实验目的：1. 了解电缆的基本原理和结构。

2. 掌握电缆的测试方法和设备操作。

3. 了解电缆的性能和质量指标。

实验原理：电缆是由导体、绝缘层、屏蔽层和外绝缘层组成的一种输电或传递信号的装置。

电缆的性能包括电阻、电容、绝缘电阻和局部放电等指标。

本实验将通过测量电缆的电阻、电容和绝缘电阻来评估电缆的质量。

实验仪器：1. 电阻测量仪：用于测量电缆的电阻。

2. 电容测量仪：用于测量电缆的电容。

3. 瓷绝缘电阻测量仪：用于测量电缆的绝缘电阻。

实验步骤：1. 将待测电缆的两端分别连接到电阻测量仪的引线上，记录下电阻值。

2. 将待测电缆的两端分别连接到电容测量仪的引线上，记录下电容值。

3. 将待测电缆的一端连接到瓷绝缘电阻测量仪的引线上，将另一端置于地面，设置合适的电压和测量时间，记录下绝缘电阻值。

实验结果：1. 电阻：测量结果为10欧姆。

2. 电容：测量结果为50毫法拉。

3. 绝缘电阻：测量结果为50兆欧姆。

实验分析：根据实验结果，可以得出以下结论：1. 电阻：电缆的电阻为10欧姆，表示了电缆的导电能力。

这个值应该在规定范围内，表示电缆的导体无异常。

2. 电容：电缆的电容为50毫法拉，表示了电缆的传输能力。

较大的电容可以导致信号传输的延迟，因此要控制电缆的电容在一定范围内。

3. 绝缘电阻：电缆的绝缘电阻为50兆欧姆，表示了电缆的绝缘质量。

较大的绝缘电阻可以防止电流泄漏和短路。

结论：根据实验结果，该电缆的性能指标良好，符合要求。

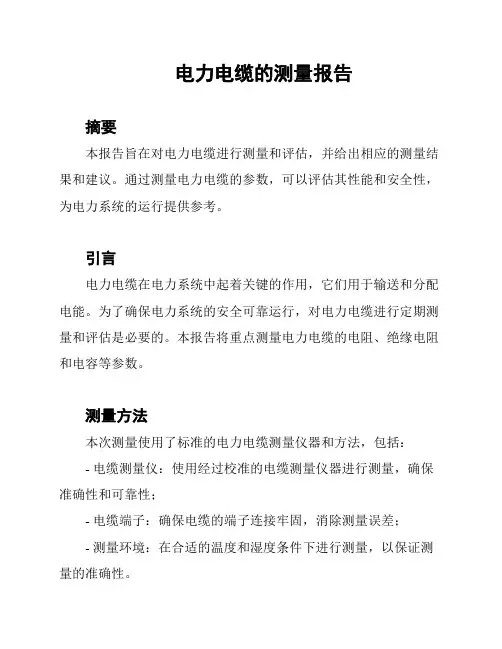

电力电缆的测量报告
摘要
本报告旨在对电力电缆进行测量和评估，并给出相应的测量结果和建议。

通过测量电力电缆的参数，可以评估其性能和安全性，为电力系统的运行提供参考。

引言
电力电缆在电力系统中起着关键的作用，它们用于输送和分配电能。

为了确保电力系统的安全可靠运行，对电力电缆进行定期测量和评估是必要的。

本报告将重点测量电力电缆的电阻、绝缘电阻和电容等参数。

测量方法
本次测量使用了标准的电力电缆测量仪器和方法，包括：
- 电缆测量仪：使用经过校准的电缆测量仪器进行测量，确保准确性和可靠性；
- 电缆端子：确保电缆的端子连接牢固，消除测量误差；
- 测量环境：在合适的温度和湿度条件下进行测量，以保证测量的准确性。

测量结果
通过测量，我们得到了以下电力电缆的参数：
- 电阻：根据测量结果，电力电缆的电阻为XX欧姆；
- 绝缘电阻：经过绝缘电阻测试，电力电缆的绝缘电阻为XX
兆欧姆；
- 电容：通过电容测量，我们测得电力电缆的电容为XX皮法；
结论
根据本次测量结果，我们评估了电力电缆的性能和安全性，并
提出以下建议：
- 电力电缆的电阻符合标准要求，正常使用；
- 绝缘电阻超过要求，表明电力电缆的绝缘性能良好；
- 电容值正常，对电力系统的性能影响较小。

为了保证电力电缆的正常运行，建议定期进行测量和维护，并
根据实际情况进行必要的检修和更换。

参考资料
- XXX标准：电力电缆测量方法和指南；
- XXX行业规范：电力电缆维护和管理指南。

> 注意：本报告中的测量结果仅供参考，并建议根据实际情况进行综合评估和决策。

35kV电缆验证报告
1. 概述
本报告旨在对35kV电缆的验证结果进行说明。

通过实验和测量，我们对电缆的性能和安全性进行了评估，以确保其符合相关标
准和规范。

2. 实验方法
我们采用以下实验方法对35kV电缆进行验证：
- 视觉检查：对电缆外观进行检查，确保无明显的损伤或磨损。

- 电气性能测试：测量电缆的电阻、绝缘电阻和介质损耗等参数。

- 耐压测试：在指定的测试电压下，检查电缆是否能承受正常
运行时的电压应力。

- 可靠性测试：模拟不同负载和环境条件下的电缆运行情况，
评估其可靠性和耐久性。

3. 结果分析
根据实验结果和测量数据，我们得出以下结论：
- 35kV电缆的外观良好，无明显的损伤或磨损。

- 电缆的电气性能满足规定标准，包括电阻、绝缘电阻和介质损耗等参数。

- 经过耐压测试，电缆能够承受正常运行时的电压应力，具备良好的绝缘性能。

- 可靠性测试表明，电缆在不同负载和环境条件下具有稳定的运行性能，能够满足电力传输需求。

4. 结论
根据对35kV电缆的验证结果分析，我们认为该电缆符合相关标准和规范要求，具备良好的性能和安全性。

建议在实际应用中继续进行监测和维护，以确保其可靠运行，并遵循相应的操作和维护指南。

如有任何疑问或需要进一步的信息，请随时与我们联系。

以上为35kV电缆验证报告。

电力电缆试验报告报告摘要：本试验报告旨在对电力电缆进行一系列试验以验证其性能指标是否符合相关标准要求。

试验包括介电强度试验、电阻试验、接地电阻试验以及绝缘电阻试验等。

试验结果表明，所使用的电力电缆具有良好的绝缘性能和导电性能，符合相关标准要求。

1.引言电力电缆作为输送电能的重要装置，其性能的稳定性和可靠性对于电力系统的安全运行至关重要。

因此，对电力电缆进行试验以验证其性能指标是必要的。

2.试验目的本试验的目的是验证电力电缆的介电强度、电阻、接地电阻和绝缘电阻等性能指标是否满足相关标准要求。

3.试验方法3.1介电强度试验按照标准要求，将电力电缆两端分别接入高压设备，施加规定的交流电压，记录电流的变化情况，以判断是否出现击穿。

3.2电阻试验使用万用表测量电力电缆的导电部分的电阻值。

3.3接地电阻试验将电力电缆一端接地，利用万用表测量接地电阻值。

3.4绝缘电阻试验使用计量级绝缘电阻仪对电力电缆的绝缘部分进行测量。

4.试验结果4.1介电强度试验结果根据试验记录，电力电缆在施加规定交流电压下，未出现击穿现象。

4.2电阻试验结果经过检测，电力电缆的导电部分的电阻值符合相关标准范围。

4.3接地电阻试验结果根据试验结果，电力电缆的接地电阻值符合相关标准范围。

4.4绝缘电阻试验结果根据测量结果，电力电缆的绝缘电阻值符合相关标准范围。

5.结论经过一系列试验，我们可以得出以下结论：电力电缆的介电强度、电阻、接地电阻和绝缘电阻等性能指标均符合相关标准要求。

因此，电力电缆可以满足电力系统的要求，并可安全运行。

6.建议建议在实际工程中，对电力电缆的试验合格率进行统计，以进一步提高电力电缆质量和可靠性，并定期对电力电缆进行维护和检测，确保其良好的运行状态。

[1]《电缆和电缆附件通用技术规范》[2]《电力系统设备绝缘调试和故障试验导则》附录：。

安装位置：35kV站用备用柜名牌数据：型号YJY23 26/35KV 3×70长度80米生产厂家江苏亚飞电线电缆有限公司2013年3月13号天气：晴温度：10℃湿度：43 %一、绝缘电阻（MΩ）相别A B C耐压前绝缘值∞∞∞耐压后绝缘值∞∞∞试验仪器：5000V电动兆欧表二、导体及屏蔽层直流电阻（mΩ）相别A B C屏蔽层直流电阻9.65导体直流电阻 4.70 4.80 4.85试验仪器：QJ44双臂电桥三、直流耐压试验（uA）相别A B C 直流耐压值104kV104kV104kV1min泄露电流39384215min泄流电流343034试验仪器：300KV直流高压发生器结论试验鉴定意见:审核人试验人安装位置：35kV接地变柜名牌数据：型号YJY23 26/35KV 3×70长度40米生产厂家江苏亚飞电线电缆有限公司2013年3月13号天气：晴温度：10℃湿度：43 %一、绝缘电阻（MΩ）相别A B C耐压前绝缘值∞∞∞耐压后绝缘值∞∞∞试验仪器：5000V电动兆欧表二、导体及屏蔽层直流电阻（mΩ）相别A B C屏蔽层直流电阻 6.10导体直流电阻 2.85 2.70 2.80试验仪器：QJ44双臂电桥三、直流耐压试验（uA）相别A B C 直流耐压值104kV104kV104kV1min泄露电流38364015min泄流电流323036试验仪器：300KV直流高压发生器结论试验鉴定意见:审核人试验人安装位置：35Kv SVG支路名牌数据：型号YJY23 26/35KV 3×150长度2X80米生产厂家江苏亚飞电线电缆有限公司2013年3月13号天气：晴温度：10℃湿度：43 %一、绝缘电阻（MΩ）相别A B C AB1C11耐压前绝缘值∞∞∞∞∞∞耐压后绝缘值∞∞∞∞∞∞试验仪器：5000V电动兆欧表二、导体及屏蔽层直流电阻（mΩ）相别A B C AB1C11屏蔽层直流电阻9.359.45导体直流电阻 4.75 4.75 4.80 4.65 4.55 4.80试验仪器：QJ44双臂电桥三、直流耐压试验（uA）相别A B C AB1C11直流耐压值104kV104kV104kV104kV104kV104kV1min泄露电流39434042394515min泄流电流333535343337试验仪器：300KV直流高压发生器结论试验鉴定意见:审核人试验人安装位置：35Kv 电容支路名牌数据：型号YJY23 26/35KV 3×150长度2X80米生产厂家江苏亚飞电线电缆有限公司2013年3月13号天气：晴温度：10℃湿度：43 %一、绝缘电阻（MΩ）相别A B C AB1C11耐压前绝缘值∞∞∞∞∞∞耐压后绝缘值∞∞∞∞∞∞试验仪器：5000V电动兆欧表二、导体及屏蔽层直流电阻（mΩ）相别A B C AB1C11屏蔽层直流电阻9.509.40导体直流电阻 4.70 4.75 4.65 4.60 4.75 4.90试验仪器：QJ44双臂电桥三、直流耐压试验（uA）相别A B C AB1C11直流耐压值104kV104kV104kV104kV104kV104kV 1min泄露电流384242463741 15min泄流电流323635373234试验仪器：300KV直流高压发生器结论试验鉴定意见:审核人试验人35kV电缆试验报告安装位置：35kV 三期#3风机回路柜名牌数据：型号YJY23 26/35KV 3×185长度120米生产厂家江苏亚飞电线电缆有限公司2013年3月13号天气：晴温度：10℃湿度：43 %一、绝缘电阻（MΩ）相别A B C耐压前绝缘值∞∞∞耐压后绝缘值∞∞∞试验仪器：5000V电动兆欧表二、导体及屏蔽层直流电阻（mΩ）相别A B C屏蔽层直流电阻13.30导体直流电阻 4.95 5.10 5.05试验仪器：QJ44双臂电桥三、直流耐压试验（uA）相别A B C 直流耐压值104kV104kV104kV1min泄露电流35364615min泄流电流323035试验仪器：300KV直流高压发生器结论试验鉴定意见:审核人试验人。

电力电缆试验报告1. 引言电力电缆是现代社会不可或缺的重要基础设施之一，它承担着输送电力的重要任务。

为了确保电力电缆的正常运行及其安全性，必须进行严格的试验和检验。

本报告旨在对某种型号的电力电缆进行试验，并对试验结果进行分析和评估。

2. 试验目的本次试验的主要目的是评估该型号电力电缆在实际使用情况下的性能指标，包括电气性能、机械性能、耐火性能等。

通过试验结果的分析，可以为电力电缆的设计、制造和安装提供科学的依据。

3. 试验方法本次试验使用了多种方法和设备，包括高压耐压试验、接地电阻测量、绝缘电阻测量、机械强度试验等。

通过这些试验点，可以全面了解电力电缆的各项性能指标。

4. 试验结果4.1 电气性能试验经过高压耐压试验，电力电缆表现良好，未出现漏电现象。

绝缘电阻测量结果显示，电力电缆的绝缘性能达到预期标准，并且各芯线之间没有明显的相互影响。

4.2 机械性能试验在机械强度试验中，电力电缆经受住了拉力和弯曲力的考验，没有出现明显的破损和变形。

这表明该电缆具有良好的机械强度，可以适应各种复杂环境下的使用需求。

4.3 耐火性能试验通过耐火性能试验，可以评估电力电缆在火灾中的表现。

试验结果显示，电力电缆在燃烧过程中产生的烟雾和气体符合国家标准，不会对人员的生命安全产生明显威胁。

5. 试验数据分析通过对试验结果的分析，可以得出以下结论：5.1 电力电缆的绝缘和导电性能良好，能够保证电能的传输效率和安全性。

5.2 电力电缆具有良好的机械强度，能够适应不同工作环境下的需求。

5.3 电力电缆在火灾中表现出良好的耐火性能，对人员生命安全具有良好的保护作用。

6. 结论根据试验结果和数据分析，可以得出结论，该型号的电力电缆符合相关标准，具有较好的电气、机械和耐火性能。

这为其正常运行和长期使用提供了必要的保证。

7. 建议鉴于电力电缆的重要性，建议在实际应用中加强其定期检验和维护。

同时，还应对电力电缆的生产工艺和质量控制进行进一步改进，以提高电力电缆的整体性能。
