压风自救、供水施救装置的安装与维护技术要求压风自救装置：按照《煤矿安全规程》、《矿井压风自救装置技术条件》（MT390—1995）及国家关于对煤矿“六大系统"中压风、供水施救系统的相关要求或标准,对压风自救装置安装标准规定如下：一、压风自救装置的安装范围：1、煤巷掘进面距工作面25～40m设置一组，其数量应比该区域工作人数多2台,然后每隔50m设置一组每组4~8台；岩巷掘进面距工作面100~130m设置一组，数量比该区域同时工作人数多2台,向外每隔100m和放炮撤人地点各设置一组，每组4~8台.2、回采工作面进、回风巷在距采面安全出口以外25～40m 范围内设置一组压风自救装置（应满足每班施工人员使用个数加2个）；进风巷皮带机头处安装一组压风自救装置，向里每隔200m安装一组压风自救装置；回风巷无极绳绞车处安装一组压风自救装置，向里每隔200m安装一组压风自救装置。
3、在以下每个地点都应至少设置一组压风自救装置:各机电设备附近、放炮地点、撤离人员与警戒人员所在的位置以及回风道有人作业处等。
二、压风自救装置的安装标准：1、压风自救系统的管路规格为:主管路不小于Φ150mm，采区分管路不小于Φ100mm,采掘进工作面不小于Φ50mm。
2、所有矿井采区避灾路线上均应敷设压风管路,并设置供气阀门，间隔按规定执行，最大间隔不超过200米3、压风自救装置与三通之间用1～5m的高压管连接,采用快速接头,高压管及压风管路要吊挂平直，不得有缠绕盘旋情况出现。
4、压风自救装置的横供风支管应距底板1。
2m.5、压风自救装置应吊挂在巷道帮上，煤巷与半煤岩巷用卡子固定，岩巷在巷道边上用螺纹钢固定压风自救装置，螺纹钢的外露长度为0。
2m。
6、每组压风自救装置的横（竖)短支管连接处用生料带连接，不得用其他物品代替，不能有漏风现象。
7、压风自救装置的手柄方向与巷道方向平行，操作应简单、快捷、可靠。
8、压风自救装置安装在宽敞、支护良好、水沟盖板齐全、没有杂物堆的人行道侧，人行道宽度应保持在0.5m以上。
供水施救装置是煤矿井下紧急避难六大系统中较为重要系统之一，为防止井下一旦发生灾变，确保井下受灾人员在恶劣环境
下喝到安全卫生的饮用水，我公司依照有关要求及卫生部《生
活用水水质处理卫生安全标准》｛2011｝的要求研发出矿井供
水施救装置。
Cm02
矿用压风自救装置采用具有水平的PVC合金毛细管式超滤膜，过滤精度达0.01微米，能彻底滤除细菌、病毒、胶体、铁锈等
杂质。
独特的垂直交叉流过滤原理，节流污染可以在使用普通
自来水时排出，滤芯不脏堵。
ZYJ(A)矿井供水自救装置技术参数
供水压力0.1－0.5MPa
浑浊度<10 NTU
温度 5－45℃自来水
饮水出口6个饮用软管接出；可与矿井压风自救装置配套使用
滤芯寿命2年
起水产水量400L／Min
进水接口Ф10—25高压胶管接头或接头座
呼吸器调节压力范围：0.0,5-0.1MPa手动式调压
呼吸器供气量范围：30-55L/min
供气方式：地面系统供气或单能泵站供气
消音能力：﹤85dB(A)操作方式：
装置重量：13kg
装置尺寸：800×385×180mm
防护方法：自吸过滤式口罩
输出压力：有压力表显示,结构：挂钩式
132**5547**0231。
ZYJ压风供水自救装置
ZYJ压风供水自救装置产品介绍
该产品安装时，先将减压阀压力调至最低，即用随设备配的内六角板手，拧开减压山东神华阀顶端螺帽，逆时针方向调到底，压力表显示为零。
然后接好井下供水管道。
顺时针方向缓缓调整减压阀，待压力表指针指向（0.5Mpa）时，停止调整，并拧上调节孔螺帽，再逐个打开每个供水阀门，看每个供水管是否有足够清洁水流出。
若供水正常，请关上供水装置箱门，插好箱门插销。
如在紧急情况下，井下人员需要施救饮水时，则打开箱门，再打开相应出水口的阀门，就可以直接喝上干净的水，以等待及时的救援。
注意：不能猛力拉拽！
ZYJ压风供水自救装置技术参数
型号：ZYJ
供水压力：0.1—0.5 MPa；
浑浊度：<10 NTU；
温度：5—45℃市政自来水；
饮水出口：5个使用软管（有卫生许可证，能够饮用）接出，和矿井压风自救装置配套使用；寿命：2年（家庭净水时）；
起始产水量：400 L/min；
进水接口：ф10-25shenhua10高压胶管接头或接头座。
矿井供水自救装置使用说明
矿井供水自救装置为防止井下一旦发生灾变，确保井下受灾人员在恶劣环境下喝到安全卫生的饮用水。
如在紧急情况下，井下人员需要施救饮水时，则打开箱门，再打开相应出水口的阀门，就可以直接喝上干净的水，以等待及时的救援。
注意：不能猛力拉拽！
矿井压风自救装置使用方法：
当井下发生煤与瓦斯突出危及在场人员生命或发现有煤与瓦斯突出预兆时，或瓦斯严重超标，对工作人员生命有严重威胁时，现场工作人员要以最快的速度打开压风自救装置的箱门，再打开气动阀，带上面罩进行呼吸，待援。
按图示注意：不能猛力拉拽！
图1，拉出插销，把门打开
图2，打开进气阀，观察压力指示。
图3拿出呼吸面罩，戴在口鼻上，进行自然呼吸，戴上头带。
供水施救系统管理制度为进一步完善矿井救灾系统，提高矿井灾害预控和应急救援能力、提升矿井安全防护水平，确保供水施救系统的使用可靠，根据我矿实际情况，特制定本管理制度。
一、科室管理1、在矿长领导下，严格执行国家安全生产法律、法规、条例及矿有关规章制度。
2、机电中心负责供水施救系统方案设计、审查、竣工验收以及运行情况的监督管理工作，每月组织一次系统运行情况检查并做好记录存档，绘制供水施救系统图并每季度根据变化情况进行一次修改，图中标明减压装置（供水压力不能满足需要时）、过滤装置及供水阀门布置位置。
3、安监处负责供水施救系统的监督检查。
4、通防科负责防尘系统以及避难硐室中的供水施救系统等设施运行检查。
二、区队管理1、责任单位分管机电队长负责供水施救系统的管理工作，落实一名技术人员、专职维修人员、制定维修人员岗位责任制、系统设备检查维护制度。
2、负责责任范围内安装、回收、维修供水施救系统的管路、设施及附件，使其正常运行。
3、负责责任范围随时检查系统管路，避免跑、冒、滴、漏、堵现象发生，一旦出现随时处理。
4、按责任范围负责管路、阀门、及附件系统完好情况检查，每月不少于一次并做好记录台账。
5、完成管路、阀门及附件预防性维修工作。
三、责任范围划分：采煤队：从轨道顺槽第一个联络巷底变坡点——工作面——皮带顺槽——内转皮带机头溜煤眼以外100m。
普掘队：掘进工作面所安局扇地点以外100m处至迎头，特殊地点由通防科根据现场实际划分明确。
综掘队：掘进工作面所安局扇地点以外100m处至迎头，特殊地点由通防科根据现场实际划分明确。
皮带队：所有皮带巷；机头机尾外100m范围内及附属机电硐室；两条皮带巷之间的联络巷。
运搬队：地面矸石系统及井口走廊；井底车场及所有架线电机车道；有主要运输任务的运输上下山及其上下车场(指运输矸石和安撤支架期间的上下山)；其它正常安排把勾工作业的上下山。
机电队:地面水池-下井第一个阀门、－290装载站至联络巷以上风门外、－270绕道及其通道、主井绕道及通道。
压风自救、供水施救装置的安装与维护技术要求压风自救装置：按照《煤矿安全规程》、《矿井压风自救装置技术条件》（MT390-1995）及国家关于对煤矿“六大系统”中压风、供水施救系统的相关要求或标准，对压风自救装置安装标准规定如下：一、压风自救装置的安装范围：1、煤巷掘进面距工作面25~40m设置一组，其数量应比该区域工作人数多2台，然后每隔50m设置一组每组4~8台；岩巷掘进面距工作面100~130m设置一组，数量比该区域同时工作人数多2台，向外每隔100m和放炮撤人地点各设置一组，每组4~8台。
2、回采工作面进、回风巷在距采面安全出口以外25～40m 范围内设置一组压风自救装置（应满足每班施工人员使用个数加2个）；进风巷皮带机头处安装一组压风自救装置，向里每隔200m安装一组压风自救装置；回风巷无极绳绞车处安装一组压风自救装置，向里每隔200m安装一组压风自救装置。
3、在以下每个地点都应至少设置一组压风自救装置：各机电设备附近、放炮地点、撤离人员与警戒人员所在的位置以及回风道有人作业处等。
二、压风自救装置的安装标准：1、压风自救系统的管路规格为：主管路不小于Φ150mm，采区分管路不小于Φ100mm，采掘进工作面不小于Φ50mm。
2、所有矿井采区避灾路线上均应敷设压风管路，并设置供气阀门，间隔按规定执行，最大间隔不超过200米3、压风自救装置与三通之间用1～5m的高压管连接，采用快速接头，高压管及压风管路要吊挂平直，不得有缠绕盘旋情况出现。
4、压风自救装置的横供风支管应距底板1.2m。
5、压风自救装置应吊挂在巷道帮上，煤巷与半煤岩巷用卡子固定，岩巷在巷道边上用螺纹钢固定压风自救装置，螺纹钢的外露长度为0.2m。
6、每组压风自救装置的横（竖）短支管连接处用生料带连接，不得用其他物品代替，不能有漏风现象。
7、压风自救装置的手柄方向与巷道方向平行，操作应简单、快捷、可靠。
8、压风自救装置安装在宽敞、支护良好、水沟盖板齐全、没有杂物堆的人行道侧，人行道宽度应保持在0.5m以上。

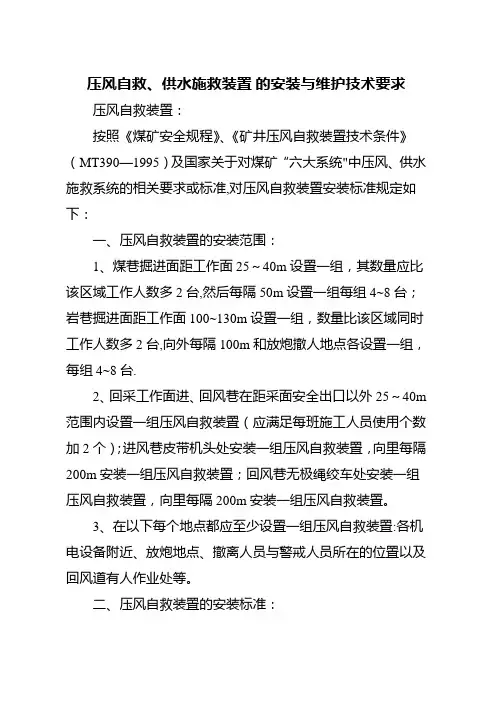

![压风自救系统、供水施救制度、操作规程[1]](https://uimg.taocdn.com/d2323901bb68a98271fefadf.webp)
目录1、压风自救系统日常维护、保养检修制度 (1)2、压风自救装置使用培训制度 (2)3、压风自救实施细则 (3)4、供水自救系统管理制度 (5)5、供水施救系统事故应急预案 (7)6、供水施救系统维护人员岗位责任制 (9)7、供水施救维修工操作规程 (10)8、供水施救系统设备、设施的管理制度 (12)9、系统技术资料管理制度 (14)10、供水施救值班制度 (15)11、供水施救系统设备定期检修制度 (16)12、供水施救装置运行管理制度 (17)13、供水施救系统故障报告制度 (18)14、供水施救系统管网异常上报制度 (19)15、压风自救、供水施救系统安全技术措施 (21)16、压风自救、供水施救系统操作规程 (22)压风自救系统日常维护、保养检修制度1、压风自救系统每天必须进行检查、维护，以确保一旦发生事故时可靠使用。
2、系统日常维护保养人员必须由专人负责。
3、每班压风机操作人员必须按操作规程打开汽水分离器排水孔，排出积存在内的积水和杂质。
4、每班要逐个打开自救装置，作通气检查，如发现气不足或无气流出，要当天检修或更换，如有连接不牢和漏气现象，要及时处理保证装置处于良好的工作状态。
5、压风自救面罩上的煤尘要及时清理，经常保证清洁。
6、机电队负责井下压风管路维护管理，按标准悬挂。
7、不再使用的压风自救系统要及时拆除，拆除回收的管路要摆放整齐、打扫清洁后妥善保存。
8、系统维护和保养人员要经常对管路、自救系统装置进行检查，发现问题，立即处理，以保证压风自救系统安全可靠。
9、采掘工作面运送物料时严禁将物料存放在压风自救装置下面，运送物料时不得损坏压风自救装置。
10、经常检查压风自救装置的连接件是否牢固可靠，连接处密封是否严密，有无漏气现象，流量是否达到标准，否则及时修理恢复，投入正常使用。
压风自救装置使用培训制度1、每年组织一次压风自救系统使用培训，确保每位入井人员都能正确使用压风自救系统。
压风自救、供水施救装置-的安装与维护技术要求压风自救、供水施救装置的安装与维护技术要求压风自救装置：按照《煤矿安全规程》、《矿井压风自救装置技术条件》（MT390-1995）及国家关于对煤矿“六大系统”中压风、供水施救系统的相关要求或标准，对压风自救装置安装标准规定如下：一、压风自救装置的安装范围：1、煤巷掘进面距工作面25~40m设置一组，其数量应比该区域工作人数多2台，然后每隔50m设置一组每组4~8台；岩巷掘进面距工作面100~130m设置一组，数量比该区域同时工作人数多2台，向外每隔100m和放炮撤人地点各设置一组，每组4~8台。
2、回采工作面进、回风巷在距采面安全出口以外25～40m范围内设置一组压风自救装置（应满足每班施工人员使用个数加2个）；进风巷皮带机头处安装一组压风自救装置，向里每隔200m安装一组压风自救装置；回风巷无极绳绞车处安装一组压风自救装置，向里每隔200m安装一组压风自救装置。
3、在以下每个地点都应至少设置一组压风自救装置：各机电设备附近、放炮地点、撤离人员与警戒人员所在的位置以及回风道有人作业处等。
二、压风自救装置的安装标准：1、压风自救系统的管路规格为：主管路不小于Φ150mm，采区分管路不小于Φ100mm，采掘进工作面不小于Φ50mm。
2、所有矿井采区避灾路线上均应敷设压风管路，并设置供气阀门，间隔按规定执行，最大间隔不超过200米3、压风自救装置与三通之间用1～5m的高压管连接，采用快速接头，高压管及压风管路要吊挂平直，不得有缠绕盘旋情况出现。
4、压风自救装置的横供风支管应距底板1.2m。
5、压风自救装置应吊挂在巷道帮上，煤巷与半煤岩巷用卡子固定，岩巷在巷道边上用螺纹钢固定压风自救装置，螺纹钢的外露长度为0.2m。
6、每组压风自救装置的横（竖）短支管连接处用生料带连接，不得用其他物品代替，不能有漏风现象。
7、压风自救装置的手柄方向与巷道方向平行，操作应简单、快捷、可靠。
《煤矿井下“安全避险六大系统”建设指南》中关于压风自救、供水施救的设置标准压风自救系统压风自救系统一般由地面空气压缩机系统、输气管路和终端用气装置组成。
空气压缩机站配置主要包括供电设施、空气压缩机、冷却循环系统、监测监控及各种保护、管路、管路附件及储气装置等。
输气管路组成包括：主管、主干、支管、连接法兰、快速接头、弯头、管路三通〔多通〕、管道阀门、压力表、汽水〔油〕别离装置。
终端用气装置包括：永久避难硐室、移动救生舱及掘进工作面临时呼吸自救系统〔面罩式、防护袋式〕。
1、压风自救系统的建设原则煤矿企业压风自救系统应按照《煤矿安全规程》要求建立压风自救系统的基础上，满足在灾变期间能够向所有采掘作业地点提供压风供气的要求，建设完善的压风自救系统。
（1）空气压缩机应设置在地面。
对于深部多水平开采的矿井，空气压缩机安排在地面难以保证对井下作业点有效供风时，可在其供风水平以上2个水平的进风井井底车场安全可靠地位置安装，并取得煤矿矿用产品安全标志，但不得选用滑片式空气压缩机。
（2）空气压缩机在满足要求的同时，至少要有1台备用。
（3）空气压缩机应符合国家标准、行业标准和《煤矿安全规程》等规定的要求，应配备压力表、安全阀等，对水冷空气压缩机必须装设断油、断水、超温等安全保护装置。
（4）空气压缩机宜采取顺序控制，实习自动化运行，并具有联网通讯和远程监控功能。
（5）空气压缩机应装备在线监控检测系统，以便有关人员可以随时了解空气压缩机的运行情况。
（6）空气压缩机站宜设置储气罐，并应在储气罐的出口管道上加装释压阀。
释压阀的口径不得小于出风管的直径。
储气罐应设在室外阴凉处，储气罐内的温度保持在120℃以下，并装有超温保护装置，在超温时可自动切断电源盒报警。
2.压风自救管道（1）所有矿区采区避灾路线上均应敷设压风管道，并设置供气阀门，间隔不大于200m。
水文地质条件复杂和极复杂的矿井应在各水平、采区和上山巷道最高处敷设压风管道，并设置供气阀门。
压风自救、供水施救装臵的安装与维护技术要求压风自救装臵：按照《煤矿安全规程》、《矿井压风自救装臵技术条件》（MT390-1995 ）及国家关于对煤矿“六大系统”中压风、供水施救系统的相关要求或标准，对压风自救装臵安装标准规定如下：一、压风自救装臵的安装范围：1、煤巷掘进面距工作面 25~40m 设臵一组，其数量应比该区域工作人数多 2 台，然后每隔 50m 设臵一组每组 4~8 台；岩巷掘进面距工作面 100~130m 设臵一组，数量比该区域同时工作人数多 2 台，向外每隔 100m 和放炮撤人地点各设臵一组，每组 4~8 台。
2、回采工作面进、回风巷在距采面安全出口以外25～ 40m 范围内设臵一组压风自救装臵（应满足每班施工人员使用个数加 2 个）；进风巷皮带机头处安装一组压风自救装臵，向里每隔200m 安装一组压风自救装臵；回风巷无极绳绞车处安装一组压风自救装臵，向里每隔200m 安装一组压风自救装臵。
3、在以下每个地点都应至少设臵一组压风自救装臵：各机电设备附近、放炮地点、撤离人员与警戒人员所在的位臵以及回风道有人作业处等。
二、压风自救装臵的安装标准：1、压风自救系统的管路规格为：主管路不小于Φ150mm，采区分管路不小于Φ100mm，采掘进工作面不小于Φ50mm。
2、所有矿井采区避灾路线上均应敷设压风管路，并设臵供气阀门，间隔按规定执行，最大间隔不超过200 米3、压风自救装臵与三通之间用1～5m的高压管连接，采用快速接头，高压管及压风管路要吊挂平直，不得有缠绕盘旋情况出现。
4、压风自救装臵的横供风支管应距底板 1.2m。
5、压风自救装臵应吊挂在巷道帮上，煤巷与半煤岩巷用卡子固定，岩巷在巷道边上用螺纹钢固定压风自救装臵，螺纹钢的外露长度为0.2m。
6、每组压风自救装臵的横（竖）短支管连接处用生料带连接，不得用其他物品代替，不能有漏风现象。
7、压风自救装臵的手柄方向与巷道方向平行，操作应简单、快捷、可靠。
新疆华地投资有限公司明矾沟煤矿压风、供水自救系统管理制度通防部二〇一五年一月压风、供水自救系统管理制度为规范我矿压风、供水自救系统的管理与使用，确保压风、供水自救系统安全可靠、使用正常，更好的服务于安全生产，提高矿井防灾救灾能力，特制定本制度：一、压风、供水自救系统的基本要求1、压风自救系统空气压缩机应设置在地面，供水施救系统水源引自地面专用水池，地面水池应采取防冻和防护措施。
2、压风系统必须满足矿井在灾变期间能够向所有采掘作业地点提供压风供气的要求。
压风自救系统的管路规格应按矿井需风量、供风距离、阻力损失等参数计算确定，主管路直径不小于100毫米，采掘工作面管路直径不小于50毫米。
供水施救系统应能在紧急情况下为避险人员供水、输送营养液提供条件。
3、矿井所有避灾路线上均应敷设压风、供水管路，并设置供气、供水阀门，间隔不大于200米。
4、岩巷掘进工作面距迎头100—130米巷道内安设压风、供水自救装置一套，煤巷掘进工作面距迎头25～40米的巷道内安设压风、供水自救装置一套，掘进工作面回风巷道有固定人员作业的地点安设压风、供水自救装置一套。
长距离的掘巷道中，应根据实际情况增加压风、供水自救装置的组数。
工作面安装自救装置数量应比该区域工作人员数量多2台。
5、主送气管路应安装集水放水器，在供气管路与自救装置连接处，要加装开关和汽水分离器。
压风自救系统阀门应安装齐全，阀门扳手要在同一方向，以保证系统正常使用。
6、压风自救装置应具有减压、节流、消噪声、过滤和开关等功能，零部件的连接应牢固、可靠，不得存在无风、漏风或破损长度超过5毫米的现象。
7、避灾人员在使用压风自救装置时，应感到舒适、无刺痛和压迫感。
压风自救系统适用的压风管道供气压力为0.3～0.7兆帕；在0.3兆帕压力时，压风自救装置的供气量应在100～150升／分钟范围内。
压风自救装置工作时的噪声应小于85 分贝。
8、压风、供水自救装置安装在采掘工作面巷道内的压缩空气管道和防尘供水管道上，应设置在宽敞、支护良好、水沟盖板齐全、没有杂物的人行道侧，人行道宽度应保持在0.8米以上，敷设高度应便于现场人员自救应用。
压风自救、供水施救装置的安装与维护技术要求压风自救装置：按照《煤矿安全规程》、《矿井压风自救装置技术条件》（MT390-1995）及国家关于对煤矿“六大系统”中压风、供水施救系统的相关要求或标准，对压风自救装置安装标准规定如下：一、压风自救装置的安装范围：1、煤巷掘进面距工作面25~40m设置一组，其数量应比该区域工作人数多2台，然后每隔50m设置一组每组4~8台；岩巷掘进面距工作面100~130m设置一组，数量比该区域同时工作人数多2台，向外每隔100m和放炮撤人地点各设置一组，每组4~8台。
2、回采工作面进、回风巷在距采面安全出口以外25～40m 范围内设置一组压风自救装置（应满足每班施工人员使用个数加2个）；进风巷皮带机头处安装一组压风自救装置，向里每隔200m安装一组压风自救装置；回风巷无极绳绞车处安装一组压风自救装置，向里每隔200m安装一组压风自救装置。
3、在以下每个地点都应至少设置一组压风自救装置：各机电设备附近、放炮地点、撤离人员与警戒人员所在的位置以及回风道有人作业处等。
二、压风自救装置的安装标准：1、压风自救系统的管路规格为：主管路不小于Φ150mm，采区分管路不小于Φ100mm，采掘进工作面不小于Φ50mm。
2、所有矿井采区避灾路线上均应敷设压风管路，并设置供气阀门，间隔按规定执行，最大间隔不超过200米3、压风自救装置与三通之间用1～5m的高压管连接，采用快速接头，高压管及压风管路要吊挂平直，不得有缠绕盘旋情况出现。
4、压风自救装置的横供风支管应距底板1.2m。
5、压风自救装置应吊挂在巷道帮上，煤巷与半煤岩巷用卡子固定，岩巷在巷道边上用螺纹钢固定压风自救装置，螺纹钢的外露长度为0.2m。
6、每组压风自救装置的横（竖）短支管连接处用生料带连接，不得用其他物品代替，不能有漏风现象。
7、压风自救装置的手柄方向与巷道方向平行，操作应简单、快捷、可靠。
8、压风自救装置安装在宽敞、支护良好、水沟盖板齐全、没有杂物堆的人行道侧，人行道宽度应保持在0.5m以上。
