【免拆诊断】2009款长安福特马自达3车行驶中发动机突然熄火1故障现象一辆2009款长安福特马自达3(参数|图片)车，搭载Z6发动机，累计行驶里程约为15万km。
该车因行驶中发动机突然熄火，且发动机无法再次起动着机而在其他修理厂维修。
维修人员用故障检测仪检测，发现动力控制模块（PCM）中存储有与曲轴位置传感器相关的故障代码。
检测曲轴位置传感器线路，未见异常；更换曲轴位置传感器后试车，故障依旧。
诊断至此，维修人员怀疑PCM损坏，由于不敢轻易更换，因此向笔者请求技术支持。
图1 PCM中存储的故障代码（截屏）2故障诊断赶到现场后试车，起动发动机，起动机运转有力，但发动机没有着机征兆。
用故障检测仪检测，发现PCM中存储有故障代码“P0335 C KP（曲轴位置）感应器电路功能失常”（图1），故障指向曲轴位置传感器电路。
清除故障代码后试车，发动机仍无法起动着机，且故障代码P0335再现。
反复试车发现，起动发动机时，发动机数据流中的发动机转速始终为0 r/min，怀疑PCM没有接收到曲轴位置传感器的信号。
查看维修资料得知故障代码P 0335的设置条件为：PCM持续4.2 s或更长时间未从曲轴位置传感器接收到输入电压，同时空气流量为1.43 g/s 或更高。
笔者认为，PCM检测到空气流量信号，说明曲轴运转了，但PCM并没有接收到曲轴位置传感器信号（即发动机转速信号），经过对比，PCM认为曲轴位置传感器电路存在故障。

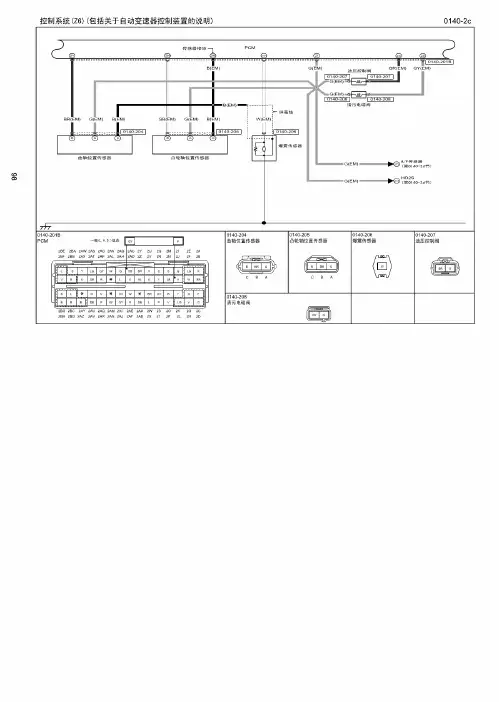

查看曲轴位置传感器电路（图2），脱开曲轴位置传感器导线连接器，测量曲轴位置传感器导线连接器侧端子A（供电端子）与搭铁之间的电压，约为12 V，正常；测量端子B（信号端子）与搭铁之间的电压，约为5 V，正常；测量端子C（搭铁端子）与搭铁之间的电阻，约为0.5 Ω，正常。
由此初步判断曲轴位置传感器与P CM之间的线路正常。
装复曲轴位置传感器导线连接器，用pico示波器A通道从PCM 端子2Y处在线测量曲轴位置传感器的信号波形，同时用pico示波器B通道测量凸轮轴位置（CMP）传感器的信号波形，起动发动机，测得的相关波形如图3所示。
