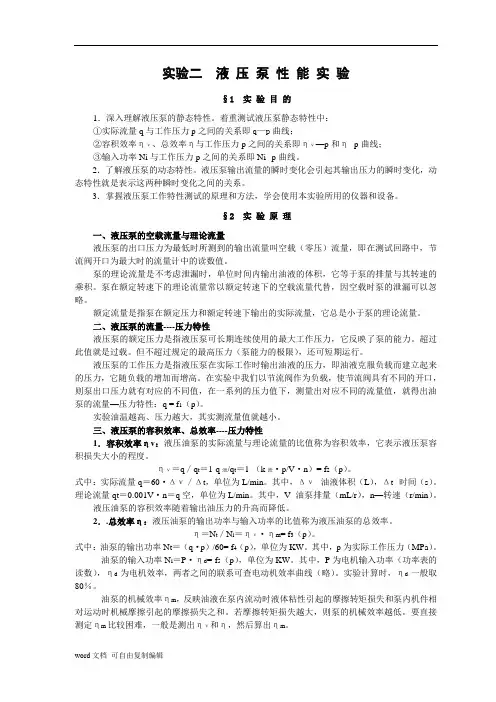

word文档 可自由复制编辑 实验二 液 压 泵 性 能 实 验

§1 实 验 目 的

1．深入理解液压泵的静态特性。着重测试液压泵静态特性中：

①实际流量q与工作压力p之间的关系即q—p曲线；

②容积效率ην、总效率η与工作压力p之间的关系即ην—p和η--p曲线；

③输入功率Ni与工作压力p之间的关系即Ni--p曲线。

2．了解液压泵的动态特性。液压泵输出流量的瞬时变化会引起其输出压力的瞬时变化，动态特性就是表示这两种瞬时变化之间的关系。

3．掌握液压泵工作特性测试的原理和方法，学会使用本实验所用的仪器和设备。

§2 实 验 原 理

一、液压泵的空载流量与理论流量

液压泵的出口压力为最低时所测到的输出流量叫空载（零压）流量，即在测试回路中，节流阀开口为最大时的流量计中的读数值。

泵的理论流量是不考虑泄漏时，单位时间内输出油液的体积，它等于泵的排量与其转速的乘积。泵在额定转速下的理论流量常以额定转速下的空载流量代替，因空载时泵的泄漏可以忽略。

额定流量是指泵在额定压力和额定转速下输出的实际流量，它总是小于泵的理论流量。

二、液压泵的流量----压力特性

液压泵的额定压力是指液压泵可长期连续使用的最大工作压力，它反映了泵的能力。超过此值就是过载。但不超过规定的最高压力（泵能力的极限），还可短期运行。

液压泵的工作压力是指液压泵在实际工作时输出油液的压力，即油液克服负载而建立起来的压力，它随负载的增加而增高。在实验中我们以节流阀作为负载，使节流阀具有不同的开口，则泵出口压力就有对应的不同值，在一系列的压力值下，测量出对应不同的流量值，就得出油泵的流量—压力特性：q = f1（p）。

实验油温越高、压力越大，其实测流量值就越小。

三、液压泵的容积效率、总效率----压力特性

1．容积效率ηv：液压油泵的实际流量与理论流量的比值称为容积效率，它表示液压泵容积损失大小的程度。

ην＝q／qt＝1-q泄/qt＝1-（k泄·p/V·n）= f2（p）。

实验一 液压泵静态性能实验

一、实验目的

1、了解定量泵的主要静态性能，分析泵的性能参数之间的关系；

2、通过实验，学会小功率液压泵的测试方法和熟悉本实验所用的仪器和设备，掌握液压泵的工作特性。

二、实验所需设备

YZ-01型液压传动综合教学实验台。

三、实验内容及要求

1. 液压泵的流量——压力特性

测定液压泵在不同工作压力下的实际输出流量，得出流量——压力特性曲线pfqq。

实验原理见图。

实验中，压力由压力表8直接读出，各种压力时的流量由流量计4直接读出。实验中可使溢流阀2作为安全阀使用，调节其压力值为7.0～7.5MPa，用节流阀3调节泵出口工作压力的大小，由流量计测得液压泵在不同压力下的实际输出流量，直到节流阀调小使液压泵出口压力达到额定压力6.0MPa为止。给定不同的出口压力，测出对应的输出流量，即可得出该泵的pfqq。

2. 液压泵的容积效率——压力特性

测定液压泵在不同工作压力下，它的容积效率——压力的变化特性pfVV。

因为：0)()()(qqqqV空载流量输出流量理论流量输出流量理 所以：理qqV 由于：)(pfqq 则：)()(pfqpfVqV理

式中：理论流量理q：液压系统中，通常是以泵的空载流量来代替理论流量（或者nv理q，n为空载转速，v为泵的排量）。

实际流量q：不同工作压力下泵的实际输出流量。

3. 液压泵的输出功率——压力特性

测定液压泵在不同工作压力下，它的实际输出功率和输出压力的变化关系pfNNO。

输出功率：pfppfpqNNqO(

4. 液压泵的总效率——压力特性

测定液压泵在不同工作压力下，它的总效率和输出压力之间的变化关系pf总

)(pfNpqNNiio总

式中：iN为泵的输入功率，实际上iN为泵的输入扭矩T与角速度的乘积，由于扭矩T不易测量，这里用电动机D的输入电流功率近似表示，该值可以从实验台功率表上针对不同的输出压力时直接读出。 四、实验装置液压系统原理图

液压泵实验报告

一、实验目的

了解液压泵的主要性能，掌握液压泵的实验原理及测试方法。

二、实验内容

测试定量叶片泵和限压式变量泵的压力——流量特性，并绘出其特性曲线，计算出该泵在额定压力下的容积效率（一点）。

三、实验原理图

图1 定量泵实验原理图 图2 变量泵实验原理图

四、实验步骤

1、定量泵实验（中间实验台）：

（1）实验准备：开始实验前逆时针关闭开关9、11，顺时针打开开关10。松开溢流阀6和节流阀8，启动泵2（定量泵）。空运转约一分钟；

（2）系统安全压力设定：调节溢流阀6，配合调节节流阀8，使压力表P4的读数为7MPa，该压力即为系统安全压力。

（3）全部松开节流阀8，卸下压力，此时压力表P4的读数降至最低点，记下这点的压力表P4的读数P值和流量计读数Q值；

（4）逆时针调节节流阀8，逐步给定量泵加载，每次加1MPa，直到（泵的额定压力）为止，记录每次的P值和Q值，并填入下面的表格中。松开节流阀8和溢流阀6，关闭泵2。

（5）根据记录的P、Q值，用坐标纸绘出P-Q特性曲线；

（6）计算额定压力下的容积效率和泵的最大输出功率（额定压力下的压力和流量的乘积）。

安全注意事项：启动泵之前，一定要将溢流阀6处于打开状态。

2、变量泵实验（左侧实验台）

（1）实验准备：开始实验前逆时针关闭开关8、10，顺时针打开开关9。松开溢流阀3和节流阀4，启动泵1（变量泵）。空运转约一分钟；

（2）系统安全压力设定：调节溢流阀3，配合调节节流阀4，使压力表P1的读数为7MPa，该压力即为系统安全压力。

（3）全部松开节流阀4，卸下压力，此时压力表P1的读数降至最低点，记下这点的压力表P1的读班级：380721

姓名：张睿（38072112）

实验日期：2010年11月12日

实验老师： 数P值和流量计读数Q值；

（4）逆时针调节节流阀4，逐步给定量泵加载，每次加1MPa，到5MPa，然后每次加载，直到（泵的额定压力）为止，记录每次的P值和Q值，并填入下面的表格中。松开节流阀4和溢流阀3，关闭泵1。

实验七 液压泵的特性实验

一、实验准备知识

预习思考题

1．液压泵的功能和种类

2．液压泵的特性

3．液压泵的动态特性和静态特性分别指的是什么？

实验基础知识

液压泵是一种能量转换装置，它把驱动电机的机械能转换成输到系统中去的油液的压力能，供液压系统使用。

液压泵（液压马达）按其在单位时间内所能输出（所需输入）油液体积可否调节而分为定量泵（定量马达）和变量泵（变量马达）两类；按结构形成可以分为齿轮式、叶片式和柱塞式三大类。

液压泵或液压马达的工作压力是指泵（马达）实际工作时的压力。对泵来说，工作压力是指它的输出压力；对马达来说，则是指它的输入压力。液压泵（液压马达）的额定压力是指泵（马达）在正常工作条件下按试验标准规定的连续运转的最高压力，超过此值就是过载。

液压泵（液压马达）的排量（用V表示）是指泵（马达）轴每转一转，由其密封容腔几何尺寸变化所算得的排出（输入）液体体积，亦即在无泄漏的情况下，其轴转一转所能排出（所需输入）的液体体积。

液压泵（液压马达）的理论流量（用qt表示）是指泵（马达）在单位时间内由其密封容腔几何尺寸变化计算而得的排出（输入）的液体体积。泵（马达）的转速为n时，泵（马达）的理论流量为 qt=Vn。

实际上，液压泵和液压马达在能量转换过程中是有损失的．因此输出功率小于输入功率。两者之间的差值即为功率损失，功率损失可以分为容积损失和机械损失两部分。

容积损失是因内泄漏、气穴和油液在高压下的压缩（主要是内泄漏）而造成的流量上的损失。对液压泵来说，输出压力增大时，泵实际输出的流量q减小。设泵的流量损失为qt，则泵的容积损失可用容积效率ην来表征。

ην =ttttqqqqqqq111

泵内机件间的泄漏油液的流态可以看作为层流，可以认为流量损失q1和泵的输出压力P成正比，即

q1 = k1P 式中，k1为流量损失系数。
