开关电源检测标准

  • 格式：doc
  • 大小：962.45 KB
  • 文档页数：70

;.

;. .

目 录

一、 目的 ......................................................................... 2

二、 职责 ......................................................................... 2

三、 产品定型/交收/例行检验的内容 ................................................. 3

四、 产品检验方法 ................................................................. 4

1 一般性能： ................................................................... 4

1.1 外观、结构、工作噪声检验方法 ........................................... 4

1.2 综合电气性能测试实验 ................................................... 5

1.2.1 绝缘电阻和抗电强度测试 ............................................... 6

1.2.2 输入浪涌电流 ......................................................... 7

1.2.3 输出电压、输入功率、输入功率因素、工作效率 ........................... 7

1.2.4 输出电压纹波及噪声 ................................................... 8

1.2.5 输出过流保护值和短路保护（OCP 和SCP） ................................ 9

1.2.6 输出电压过压保护（OVP） ............................................. 10

1.2.7 过冲幅度及暂状恢复时间 .............................................. 11

1.2.8 启动时间及维持时间 .................................................. 12

2 产品机械性能 ................................................................ 13

2.1振动实验 ............................................................... 13

2.2产品钢球冲击实验 ....................................................... 14

2.3产品跌落实验 ........................................................... 15

3 产品环境可靠性实验 .......................................................... 15

3.1产品高温工作实验 ....................................................... 16

3.2产品高温贮存实验 ....................................................... 17

3.3产品贮存运输温度变化实验 ............................................... 18

3.4产品工作温度变化实验 ................................................... 19

3.5 产品低温工作实验 ...................................................... 19

3.6 产品低温贮存实验 ...................................................... 20

3.7产品运输恒定湿热实验 ................................................... 21

3.8产品工作恒定湿热实验 ................................................... 22

4 产品可靠性实验 .............................................................. 23

4.1产品工作时间漂移实验 ................................................... 24

4.2产品温度系数实验 ....................................................... 25

4.3产品连续工作可靠性实验 ................................................. 25

4.4产品电源波动可靠性实验 ................................................. 26

4.5产品综合应力可靠性实验 ................................................. 28

4.6产品元器件使用余度实验 ................................................. 28

5 安规实验（部分） ............................................................ 29

5.1产品温升实验 ........................................................... 30

5.2一次电容放电实验和产品接触电流测试实验 ................................. 31

5.3输出电压过压保护（OVP） ................................................ 32

5.4 接地导体及其连接的电阻检验 ............................................ 32

5.5 软线固紧装置和压力消除 ................................................ 33

5.6 异常工作和故障条件 .................................................... 34

5.7安规距离与相关符号的标示 ............................................... 35

6 电磁兼容性实验（开关电源部分） .............................................. 40

6.1产品电源端子传导骚扰实验CS ............................................ 41 ;.

;. . 6.2产品辐射骚扰场强实验RS ................................................ 43

6.3产品谐波电流实验Harmonics ............................................. 45

6.4产品静电抗扰度实验 ESD ................................................. 46

6.5产品浪涌抗扰度实验 Surge ............................................... 48

6.6 产品电压跌落/短时中断抗扰度实验 DIP/i ................................. 50

6.6 产品电快速瞬变脉冲群抗扰度实验 EFT/B .................................. 52

五、产品定型/交收/例行检验规则 ................................................... 54

a 定型检验规则 ................................................................ 55

b 交收检验 .................................................................... 55

C例行检验 .................................................................... 55

d产品定型/交收/例行检验抽样表 ................................................ 56

附录一 元件裕度基准一览表 ........................................................ 56

附录二 抗电强度试验的试验电压表 .................................................. 58

附录三 设备的零部件的允许温升表 .................................................. 60

六. 开关电源的测试说明及术语解释 ……………………………………………69

一、 目的

规范开关电源产品定型/交收/例行检验的实验内容及测试方法。使之在最有效的条件下进行实验并以最快、最准的达到测试目的，得出正确结论。

二、 职责

1 检验员负责该标准的执行,并认真作好相关记录。所有的实验，在没有特殊规定的情况下，

合集下载

开关电源检测标准

开关电源检测标准

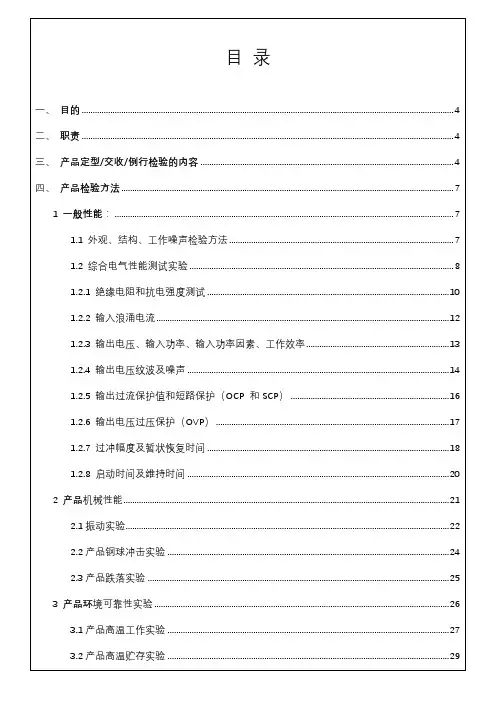

目 录

一、 目的 ......................................................................................................................................................................... 4

二、 职责 ......................................................................................................................................................................... 4

三、 产品定型/交收/例行检验的内容 ................................................................................................................... 4

四、 产品检验方法 ....................................................................................................................................................... 7

1 一般性能： .......................................................................................................................................................... 7

开关电源的检测之常规功能测试

开关电源的检测之常规功能测试

百度文库 - 让每个人平等地提升自我！

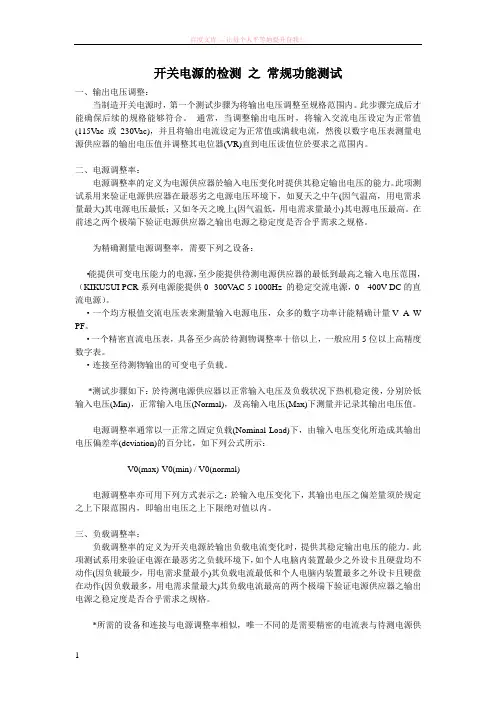

1 开关电源的检测 之 常规功能测试

一、输出电压调整：

当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。此步骤完成后才能确保后续的规格能够符合。 通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)，并且将输出电流设定为正常值或满载电流，然後以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位於要求之范围内。

二、电源调整率：

电源调整率的定义为电源供应器於输入电压变化时提供其稳定输出电压的能力。此项测试系用来验证电源供应器在最恶劣之电源电压环境下，如夏天之中午(因气温高，用电需求量最大)其电源电压最低；又如冬天之晚上(因气温低，用电需求量最小)其电源电压最高。在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。

为精确测量电源调整率，需要下列之设备：

·能提供可变电压能力的电源，至少能提供待测电源供应器的最低到最高之输入电压范围，（KIKUSUI PCR系列电源能提供0--300VAC 5-1000Hz 的稳定交流电源，0---400V DC的直流电源）。

·一个均方根值交流电压表来测量输入电源电压，众多的数字功率计能精确计量V A W

PF。

·一个精密直流电压表，具备至少高於待测物调整率十倍以上，一般应用5位以上高精度数字表。

·连接至待测物输出的可变电子负载。

*测试步骤如下：於待测电源供应器以正常输入电压及负载状况下热机稳定後，分别於低输入电压(Min)，正常输入电压(Normal)，及高输入电压(Max)下测量并记录其输出电压值。

电源调整率通常以一正常之固定负载(Nominal Load)下，由输入电压变化所造成其输出电压偏差率(deviation)的百分比，如下列公式所示：

V0(max)-V0(min) / V0(normal)

开关电源变压器测试标准

开关电源变压器测试标准

1 开关电源变压器测试标准

正常的试验大气条件(除有规定条件除外，均应在正常试验条件下进行试验)：

温 度： 15~35℃

相对湿度： 45%~75%

气 压： 86~106kPa

一、直流铜阻

目的：保证每一绕组使用正确的漆包线规格。

仪器：TH2511低直流电阻测试仪。

方法：变压器各绕组在温度为20℃时的直流电阻，应符合产品规格书的标准。

若测量环境温度不等于20℃时，应按下面的公式换算

R20=5.2345.254R

式中：R20——温度为20时的直流电阻，Ω；

R——温度为时测得的直流电阻，Ω；

——测量时的环境温度，℃。

二、电感量

目的：确保使用正确的磁性材料及绕组圈数的正确性。

仪器：WK3255B电桥。

方法：对变压器测试端施加额定条件的电桥，测试电感量。见图1

图1 开路T1LCR电桥

2 三、直流叠加

目的：检验磁芯的磁饱和特性或实际工作条件下的磁芯特性。

仪器：WK3255B电桥；FJ1772A直流磁化电源。

方法：对变压器测试端施加规定的直流电流，用电桥测试电感量。见图2

图2

图中I0 —— 在测试端N1绕组施加的直流电流

四、漏感

目的：保证绕组处于骨架上正确的位置以及磁性材料的气隙大小的正确性。

仪器：WK3255B电桥。

方法：将所测变压器次级端短路，在初级端施加额定条件的电桥测试电感量。见图3

图3

五、绝缘电阻
