当前位置：文档之家 › 水泥比表面积表

水泥比表面积表

  • 格式：xls
  • 大小：305.00 KB
  • 文档页数：168

平均值(m2/kg)357备注降落时间(s)115.6113.7比表面积(m2/kg)358355孔隙率（%）0.50.5空气粘度（Pa.s）／／密度平均值(kg/m3)3.10水泥比表面积(勃氏法）试样质量(g)2.902.90试样体积(cm3)19.319.4密度(kg/m3)3.113.09第一次读数(mL)0.50.6第二次读数(mL)19.820.0水泥密度（李氏瓶法）试验次数12试样质量(g)60.0060.00标准试样降落时间(s)111.3标准试样体积(cm3)1.869空气粘度（Pa.s）／试验温度 (℃)19拟定用途水泥砼主要仪器全自动比表面积仪标准试样比表面积(m2/kg)351标准试样密度(kg/m3)312水泥品种标号P042.5校核者取样日期2012.3.24试验日期2012.3.25试样编号水泥-005试验规程JTGE30-2005生产厂家凤阳珍珠试验者蚌淮高速公路凤阳延伸段建设项目水泥比表面积试验记录表试31-1合同号： BHY-02标 承包人：安徽省公路桥梁工程公司 共 3 页第 3 页试验单位蚌淮高速凤阳延伸段02标工地试验室

平均值(m2/kg)346备注降落时间(s)107.5108.4比表面积(m2/kg)345346孔隙率（%）0.50.5空气粘度（Pa.s）／／密度平均值(kg/m3)3.07水泥比表面积(勃氏法）试样质量(g)2.872.87试样体积(cm3)19.519.6密度(kg/m3)3.083.06第一次读数(mL)0.40.6第二次读数(mL)19.920.2试验次数12试样质量(g)60.0060.00空气粘度（Pa.s）／试验温度 (℃)19水泥密度（李氏瓶法）标准试样比表面积(m2/kg)351标准试样密度(kg/m3)312标准试样降落时间(s)111.3标准试样体积(cm3)1.869取样日期2012.4.12试验日期2012.4.13拟定用途水泥砼主要仪器全自动比表面积仪生产厂家凤阳珍珠试验者水泥品种标号P042.5校核者试31-1合同号： BHY-02标 承包人：安徽省公路桥梁工程公司 共 3 页第 3 页试验单位蚌淮高速凤阳延伸段02标工地试验室试样编号水泥-006试验规程JTGE30-2005蚌淮高速公路凤阳延伸段建设项目水泥比表面积试验记录表

平均值(m2/kg)363备注降落时间(s)118.6119.3比表面积(m2/kg)362363孔隙率（%）0.50.5空气粘度（Pa.s）／／密度平均值(kg/m3)3.10水泥比表面积(勃氏法）试样质量(g)2.902.90试样体积(cm3)19.419.3密度(kg/m3)3.093.11第一次读数(mL)0.70.5第二次读数(mL)20.119.8试验次数12试样质量(g)60.0060.00空气粘度（Pa.s）／试验温度 (℃)20水泥密度（李氏瓶法）标准试样比表面积(m2/kg)351标准试样密度(kg/m3)312标准试样降落时间(s)111.3标准试样体积(cm3)1.869取样日期2012.4.17试验日期2012.4.18拟定用途水泥砼主要仪器全自动比表面积仪生产厂家凤阳珍珠试验者水泥品种标号P042.5校核者试31-1合同号： BHY-02标 承包人：安徽省公路桥梁工程公司 共 3 页第 3 页试验单位蚌淮高速凤阳延伸段02标工地试验室试样编号水泥-007试验规程JTGE30-2005蚌淮高速公路凤阳延伸段建设项目水泥比表面积试验记录表

平均值(m2/kg)367备注降落时间(s)120.1122.3比表面积(m2/kg)365368孔隙率（%）0.50.5空气粘度（Pa.s）／／密度平均值(kg/m3)3.07水泥比表面积(勃氏法）试样质量(g)2.872.87试样体积(cm3)19.519.6密度(kg/m3)3.083.06第一次读数(mL)0.40.3第二次读数(mL)19.919.9试验次数12试样质量(g)60.0060.00空气粘度（Pa.s）／试验温度 (℃)21水泥密度（李氏瓶法）标准试样比表面积(m2/kg)351标准试样密度(kg/m3)312标准试样降落时间(s)111.3标准试样体积(cm3)1.869取样日期2012.4.23试验日期2012.4.24拟定用途水泥砼主要仪器全自动比表面积仪生产厂家蚌埠海螺试验者水泥品种标号P042.5校核者试31-1合同号： BHY-02标 承包人：安徽省公路桥梁工程公司 共 3 页第 3 页试验单位蚌淮高速凤阳延伸段02标工地试验室试样编号水泥-008试验规程JTGE30-2005蚌淮高速公路凤阳延伸段建设项目水泥比表面积试验记录表

平均值(m2/kg)359备注降落时间(s)114.6113.7比表面积(m2/kg)359358孔隙率（%）0.50.5空气粘度（Pa.s）／／密度平均值(kg/m3)3.09水泥比表面积(勃氏法）试样质量(g)2.892.89试样体积(cm3)19.419.5密度(kg/m3)3.093.08第一次读数(mL)0.50.3第二次读数(mL)19.919.8试验次数12试样质量(g)60.0060.00空气粘度（Pa.s）／试验温度 (℃)20水泥密度（李氏瓶法）标准试样比表面积(m2/kg)351标准试样密度(kg/m3)312标准试样降落时间(s)111.3标准试样体积(cm3)1.869取样日期2012.5.3试验日期2012.5.4拟定用途水泥砼主要仪器全自动比表面积仪生产厂家凤阳珍珠试验者水泥品种标号P042.5校核者试31-1合同号： BHY-02标 承包人：安徽省公路桥梁工程公司 共 3 页第 3 页试验单位蚌淮高速凤阳延伸段02标工地试验室试样编号水泥-009试验规程JTGE30-2005蚌淮高速公路凤阳延伸段建设项目水泥比表面积试验记录表

平均值(m2/kg)347备注降落时间(s)109.8107.6比表面积(m2/kg)348345孔隙率（%）0.50.5空气粘度（Pa.s）／／密度平均值(kg/m3)3.06水泥比表面积(勃氏法）试样质量(g)2.862.86试样体积(cm3)19.619.7密度(kg/m3)3.063.05第一次读数(mL)0.80.6第二次读数(mL)20.420.3试验次数12试样质量(g)60.0060.00空气粘度（Pa.s）／试验温度 (℃)20水泥密度（李氏瓶法）标准试样比表面积(m2/kg)351标准试样密度(kg/m3)312标准试样降落时间(s)111.3标准试样体积(cm3)1.869取样日期2012.5.11试验日期2012.5.12拟定用途水泥砼主要仪器全自动比表面积仪生产厂家凤阳珍珠试验者水泥品种标号P042.5校核者试31-1合同号： BHY-02标 承包人：安徽省公路桥梁工程公司 共 3 页第 3 页试验单位蚌淮高速凤阳延伸段02标工地试验室试样编号水泥-010试验规程JTGE30-2005蚌淮高速公路凤阳延伸段建设项目水泥比表面积试验记录表

平均值(m2/kg)360备注降落时间(s)115.7117.5比表面积(m2/kg)358361孔隙率（%）0.50.5空气粘度（Pa.s）／／密度平均值(kg/m3)3.08水泥比表面积(勃氏法）试样质量(g)2.882.88试样体积(cm3)19.519.5密度(kg/m3)3.083.08第一次读数(mL)0.70.4第二次读数(mL)20.219.9试验次数12试样质量(g)60.0060.00空气粘度（Pa.s）／试验温度 (℃)20水泥密度（李氏瓶法）标准试样比表面积(m2/kg)351标准试样密度(kg/m3)312标准试样降落时间(s)111.3标准试样体积(cm3)1.869取样日期2012.5.16试验日期2012.5.17拟定用途水泥砼主要仪器全自动比表面积仪生产厂家蚌埠海螺试验者水泥品种标号P042.5校核者试31-1合同号： BHY-02标 承包人：安徽省公路桥梁工程公司 共 3 页第 3 页试验单位蚌淮高速凤阳延伸段02标工地试验室试样编号水泥-011试验规程JTGE30-2005蚌淮高速公路凤阳延伸段建设项目水泥比表面积试验记录表

平均值(m2/kg)365备注降落时间(s)119.6121.1比表面积(m2/kg)364366孔隙率（%）0.50.5空气粘度（Pa.s）／／密度平均值(kg/m3)3.10水泥比表面积(勃氏法）试样质量(g)2.92.9试样体积(cm3)19.419.3密度(kg/m3)3.093.11第一次读数(mL)0.30.5第二次读数(mL)19.719.8试验次数12试样质量(g)60.0060.00空气粘度（Pa.s）／试验温度 (℃)20水泥密度（李氏瓶法）标准试样比表面积(m2/kg)351标准试样密度(kg/m3)312标准试样降落时间(s)111.3标准试样体积(cm3)1.869取样日期2012.5.18试验日期2012.5.19拟定用途水泥砼主要仪器全自动比表面积仪生产厂家凤阳珍珠试验者水泥品种标号P042.5校核者试31-1合同号： BHY-02标 承包人：安徽省公路桥梁工程公司 共 3 页第 3 页试验单位蚌淮高速凤阳延伸段02标工地试验室试样编号水泥-012试验规程JTGE30-2005蚌淮高速公路凤阳延伸段建设项目水泥比表面积试验记录表

平均值(m2/kg)369备注降落时间(s)122.3123.2比表面积(m2/kg)368369孔隙率（%）0.50.5空气粘度（Pa.s）／／密度平均值(kg/m3)3.11水泥比表面积(勃氏法）试样质量(g)2.912.91试样体积(cm3)19.319.3密度(kg/m3)3.113.11第一次读数(mL)0.50.7第二次读数(mL)19.820.0试验次数12试样质量(g)60.0060.00空气粘度（Pa.s）／试验温度 (℃)21水泥密度（李氏瓶法）标准试样比表面积(m2/kg)351标准试样密度(kg/m3)312标准试样降落时间(s)111.3标准试样体积(cm3)1.869取样日期2012.5.21试验日期2012.5.22拟定用途水泥砼主要仪器全自动比表面积仪生产厂家凤阳珍珠试验者水泥品种标号P042.5校核者试31-1合同号： BHY-02标 承包人：安徽省公路桥梁工程公司 共 3 页第 3 页试验单位蚌淮高速凤阳延伸段02标工地试验室试样编号水泥-013试验规程JTGE30-2005蚌淮高速公路凤阳延伸段建设项目水泥比表面积试验记录表

平均值(m2/kg)346备注降落时间(s)106.3109.8比表面积(m2/kg)343349孔隙率（%）0.50.5空气粘度（Pa.s）／／密度平均值(kg/m3)3.07水泥比表面积(勃氏法）试样质量(g)2.872.87试样体积(cm3)19.619.5密度(kg/m3)3.063.08第一次读数(mL)0.50.7第二次读数(mL)20.320.2试验次数12试样质量(g)60.0060.00空气粘度（Pa.s）／试验温度 (℃)21水泥密度（李氏瓶法）标准试样比表面积(m2/kg)351标准试样密度(kg/m3)312标准试样降落时间(s)111.3标准试样体积(cm3)1.869取样日期2012.5.25试验日期2012.5.26拟定用途水泥砼主要仪器全自动比表面积仪生产厂家凤阳珍珠试验者水泥品种标号P042.5校核者试31-1合同号： BHY-02标 承包人：安徽省公路桥梁工程公司 共 3 页第 3 页试验单位蚌淮高速凤阳延伸段02标工地试验室试样编号水泥-014试验规程JTGE30-2005蚌淮高速公路凤阳延伸段建设项目水泥比表面积试验记录表

合集下载

硅酸盐水泥与铝酸盐水泥对比

硅酸盐水泥与铝酸盐水泥对比

浅谈硅酸盐水泥与铝酸盐水泥的对比研究

摘要：对硅酸盐水泥和铝酸盐水泥的组成、性能指标和水化机理进行了分析，对比二者性能差异对其应用范围进行了区别。

关键词：硅酸盐水泥 铝酸盐水泥 组成 性能 水化机理 应用

水泥是加水能搅拌和成塑性浆体，可胶结砂石等材料，并能在空气和水中硬化的粉状水硬性胶凝材料，是基建工程的主要原材料之一，具有原材料广泛、防火、适应性强和应用方便等优点[1]，广泛应用于工农业、国防、交通、城市建设等工程，在代钢代木等方面具有技术经济上的优越性，对保证国家建设和提高人民生活水平具有重要意义。水泥种类繁多，根据国家标准的命名原则，按其主要水硬性矿物名称可分为硅酸盐系、铝酸盐系、硫铝酸盐系等系列品种，也可按其用途和性能分为通用水泥、专用水泥以及特性水泥三大类，不同的水泥具有其特有的用途。本文主要对硅酸盐水泥和铝酸盐水泥的组成、性能特点、水化机理和应用进行了较为详细的对比研究，对二者在工程的选用具有一定得指导意义。

一、硅酸盐水泥与铝酸盐水泥对比研究

在目前已投入应用的百余种水泥中，应用最广泛的是硅酸盐系水泥和铝酸盐系水泥，其中又以硅酸盐水泥和铝酸盐水泥的应用最为普遍。由于组成成分和水化机理的不同，这两种水泥具有截然不同的特性，其应用范围也大不相同。

1.硅酸盐水泥

在水泥诸品种中，硅酸盐水泥是应用最广和研究最多的。按国

家标准《gb175-2008》规定：凡由硅酸盐水泥熟料、0-5%的石灰石或粒化矿渣、适量石膏磨细制成的水硬性胶凝材料为硅酸盐水泥。其矿物组成主要是：硅酸三钙（3cao·sio2）、硅酸二钙（2cao·sio2）、铝酸三钙（3cao·al2o3）和铁铝酸四钙（4cao·al2o3·fe2o3）。其中硅酸三钙和硅酸二钙是主要的，占70%以上。上述几种矿物主要是依靠原料中提供的cao（62-68%）、sio2（20-24%）、al2o3（4-7%）和fe2o3（2.5-6.5%）等在高温下互相作用而形成的。

水泥比表面积测定方法(勃氏法)

水泥比表面积测定方法(勃氏法)

水泥比表面积测定方法(勃氏法)

定义：单位质量的水泥粉末所具有的总表面积，以平方厘米每克（cm2/g）或平方米每千克（m2/kg）表示

透气法的基本原理

透气法测定比表面积，是根据一定量的空气通过具有一定空隙率和规定厚度的试料层时，所受到的阻力不同而引起流速的变化来测定试料比表面积。粉料越细、比表面积越大、空气透过时的阻力越大，则一定量空气透过同样厚度的试料层所需的时间就越长，反之时间越短。在一定空隙的水泥层中，空隙的大小和数量是颗粒尺寸的函数，同时也决定了通过试料层的气流速度。

流体在颗粒与颗粒之间的流动可以看做在无数“假象”的毛细管中流动，颗粒越小，颗粒与颗粒间的空隙也越小，在一定空隙中的粉末层体积中的毛细管孔道数就越多。毛细管孔道直径越细，气体在管道内通过的阻力越大，即气体在物料层中流动就越慢。因此可假定气体在孔道内的流动为粘性流动。

勃氏透气仪测定比表面积

1、仪器构造：

勃氏透气仪的外形及结构示意图见下图。

勃氏透气仪有透气圆筒、捣器、U型压力计的抽气泵三部分组成。透气圆筒内径12.7mm穿孔板上均匀分布35个孔径1mm的小孔，捣器深入圆筒的距离应保证试料层厚度为15mm、透气圆筒与U型压力计是通过磨口直接连接。 2.仪器常数的标定

2.1 试料层体积的测定：用水银排代法测定试料层体积。根据在圆筒内装试料之前和装试料之后的水银排开的质量，再除以试验温度下的水银的密度，即为试料层体积V（cm3），计算式：

V=(P1-P2)/ρ水银

式中：

V —透气圆筒的试料层体积。（cm3）

P1—未装试料是充满圆筒的水银重量，（g）

P2—装试料后，充满圆筒的水银重量，（g）

各种型钢 钢管理论重量体积表面积表

各种型钢 钢管理论重量体积表面积表

0单价面积体积面积体积面积体积面积体积面积体积面积体积面积体积面积体积面积15.0021.252.7515.751.3306.4008.5121.2506.690.2722.460.5129.060.6532.360.8235.630.9938.961.1942.251.6248.852.1355.4520.0026.752.7521.251.7306.30010.8991.6308.550.3124.320.5730.910.7234.210.8937.511.0740.811.2844.111.7450.712.2657.3025.0033.503.2527.002.5706.05015.5492.42010.590.3526.360.6332.960.8036.250.9739.551.1742.851.3846.151.8652.752.4159.3432.0042.253.2535.753.3206.05020.0863.13014.130.4129.910.7436.510.9239.801.1243.101.3346.401.5749.702.0956.302.6562.8940.0048.003.5041.004.0706.00024.4203.84015.070.4430.830.7637.430.9640.731.1644.021.3847.321.4650.622.1457.212.7463.8050.0060.003.5053.005.1706.00031.0204.88018.850.5334.600.8941.201.0543.551.3147.791.5150.151.8154.382.3860.983.0167.5770.0075.503.7568.007.0405.85041.1846.64023.860.6339.631.0446.221.2749.521.5252.811.7956.112.0759.412.6966.003.3772.6080.0088.504.0080.508.8405.85051.7148.34027.950.7143.711.1750.301.4353.601.6956.901.9760.192.2863.492.9370.083.6876.68100.00114.004.00106.0011.5005.85067.27510.85035.800.8851.561.4258.151.7061.452.0164.752.3468.042.6971.343.4377.934.2484.53125.00140.004.50131.0015.9406.05096.43715.04048.821.1162.581.7669.171.9268.042.4775.772.6274.013.2582.364.1188.965.0395.55150.00165.004.50156.0018.8806.050114.22417.81051.811.2167.571.9174.172.2877.462.6880.763.0984.063.5187.354.4293.955.39100.5415.0015.871.5012.870.5626.3003.541序 镀锌圆 镀锌扁 镀锌角 镀锌槽 工字钢 钢板20.0019.051.5016.050.7656.3004.820号规格KG/M规格KG/M规格KG/M规格KG/M规格KG/M规格KG/M规格KG/M规格铜KG/M铝KG/M25.0025.401.5022.401.0356.3006.52115.500.2025*40.8425*31.195.005.7710.0011.204.5035.330.453.6020*40.7120.21632.0031.751.5028.751.3356.3008.41126.000.2430*41.0025*41.556.507.1012.0014.005.0039.250.504.0125*40.8900.27040.0038.101.5035.101.6116.30010.14938.000.4230*51.2530*41.898.008.5214.0016.906.0047.100.604.8130*41.0680.32450.0050.801.5047.802.4006.30015.120410.000.6540*41.3436*42.2910.0010.6016.0020.507.0054.950.655.2140*41.4240.43215.0021.502.751.450512.000.9450*52.0840*31.9612.0012.7818.0024.108.0062.800.705.6140*51.7800.54020.0027.002.751.870614.001.2850*62.5040*42.9614.0015.4020.0027.909.0070.650.756.0150*52.2250.67525.0034.003.252.800716.001.6760*41.9940*52.5714.0017.7320.0031.1010.0078.500.806.4150*62.6700.81032.0042.003.253.530818.002.1260*63.0050*53.1616.0018.2622.0033.0011.0086.350.907.2160*52.6700.81040.0048.003.504.360920.002.6265*84.3250*64.0018.0021.3824.0037.4012.0094.201.008.0160*63.2040.97250.0060.003.505.5401022.003.1475*64.7465*64.7420.0023.9627.0042.8013.00102.051.209.6180*85.6961.72870.0076.003.757.5901124.003.7675*84.9965*86.2930.0048.0014.00109.901.5012.0280*107.1202.16080.0089.004.009.5201227.004.0875*106.2475*68.2232.0052.7015.00117.751.6012.82100*108.9002.70100.00114.004.0012.3201330.005.8832.0057.7716.00125.601.8014.42120*88.542.5915.0016.001.000.44078.00034.3201432.006.6936.0059.9018.00141.302.0016.02120*1010.683.2420.0022.001.500.90178.00070.278工字钢每角钢每米25.0028.001.501.16578.00090.870a型w=0.0等边角钢32.0035.001.501.47478.000114.972b型w=0.0不等边角40.0044.002.002.46478.000192.192c型w=0.050.0055.002.003.11078.000242.580公式中公式中70.0070.002.504.95278.000386.256钢管(包括铜管每米80.0085.002.506.05578.000472.290w=0.02466×w=0.0279×S100.001052.57.52578.000586.950公式中公式中槽钢每米重量钢板每平圆钢每米方钢每米八角钢每a型w=0.00w=7.85×Sw=0.00617×w=0.00785×w=0.0065×b型w=0.00公式中公式中公式中公式中c型w=0.00方管每米扁钢每米公式中h=高度w=0.0157×w=0.00785×公式中 a公式中 aKG/M焊管2531.124型钢2541.4593031.3733041.7863642.1630.2224031.8520.3954042.4220.6174052.9760.8885053.7701.215064.4651.586365.72426387.4694.5-4.8K4800镀锌钢板5.4元/kg8.04510.00712.3188#10#12.6#规格 角钢镀锌薄钢板 铜、铝母线

水泥比表面积试验方法

水泥比表面积试验方法

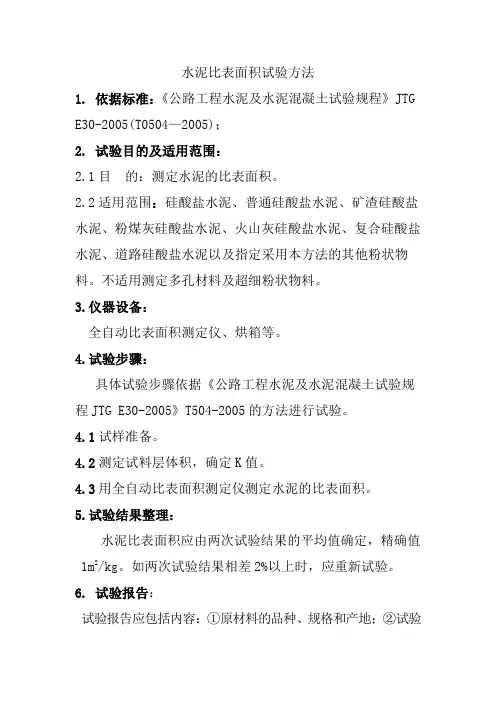

水泥比表面积试验方法

1. 依据标准：《公路工程水泥及水泥混凝土试验规程》JTG

E30-2005(T0504—2005)；

2. 试验目的及适用范围：

2.1目 的：测定水泥的比表面积。

2.2适用范围：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法的其他粉状物料。不适用测定多孔材料及超细粉状物料。

3.仪器设备：

全自动比表面积测定仪、烘箱等。

4.试验步骤：

具体试验步骤依据《公路工程水泥及水泥混凝土试验规程JTG E30-2005》T504-2005的方法进行试验。

4.1试样准备。

4.2测定试料层体积，确定K值。

4.3用全自动比表面积测定仪测定水泥的比表面积。

5.试验结果整理：

水泥比表面积应由两次试验结果的平均值确定，精确值1m2/kg。如两次试验结果相差2%以上时，应重新试验。

6. 试验报告：

试验报告应包括内容：①原材料的品种、规格和产地；②试验日期及时间；③仪器设备名称、型号及编号；④环境温度和湿度；⑤执行标准；⑥水泥试样比表面积；⑦其它要说明的事项。

7. 试验注意事项：

7.1. 试样捣实：由于试料层内空隙分布均匀程度对比表面积结果有影响，因此捣实试样应按规定统一操作。

7.2孔隙率大小：试料层孔隙率，对一般硅酸盐水泥为0.5，但对掺有多空材料的水泥或过细的水泥需要调整。但在测定需要相互比较的试料时孔隙率不应改变太多。

7.3 透气仪各部分接头应保持紧密。
