水泥比表面积测定操作方法

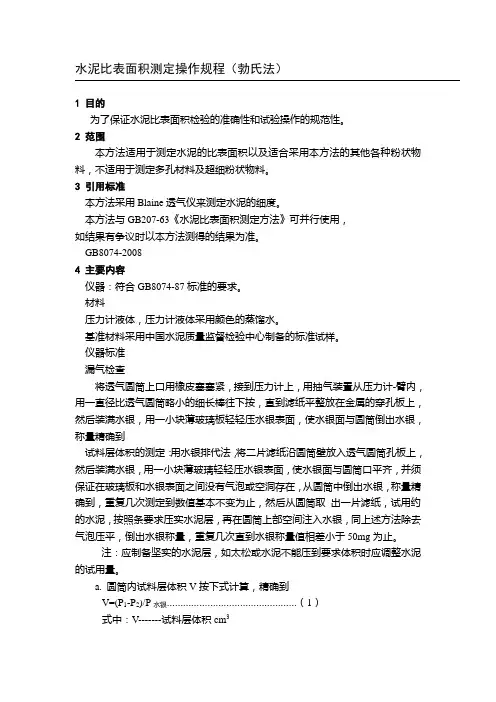

水泥比表面积测定操作规程（勃氏法）

1 目的

为了保证水泥比表面积检验的准确性和试验操作的规范性。

2 范围

本方法适用于测定水泥的比表面积以及适合采用本方法的其他各种粉状物料，不适用于测定多孔材料及超细粉状物料。

3 引用标准

本方法采用Blaine透气仪来测定水泥的细度。

本方法与GB207-63《水泥比表面积测定方法》可并行使用，

如结果有争议时以本方法测得的结果为准。

GB8074-2008

4 主要内容

仪器：符合GB8074-87标准的要求。

材料

压力计液体，压力计液体采用颜色的蒸馏水。

基准材料采用中国水泥质量监督检验中心制备的标准试样。

仪器标准

漏气检查

将透气圆筒上口用橡皮塞塞紧，接到压力计上，用抽气装置从压力计-臂内，用一直径比透气圆筒略小的细长棒往下按，直到滤纸平整放在金属的穿孔板上，然后装满水银，用一小块薄玻璃板轻轻压水银表面，使水银面与圆筒倒出水银，称量精确到

试料层体积的测定：用水银排代法，将二片滤纸沿圆筒壁放入透气圆筒孔板上，然后装满水银，用一小块薄玻璃轻轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在，从圆筒中倒出水银，称量精确到，重复几次测定到数值基本不变为止，然后从圆筒取 出一片滤纸，试用约的水泥，按照条要求压实水泥层，再在圆筒上部空间注入水银，同上述方法除去气泡压平，倒出水银称量，重复几次直到水银称量值相差小于50mg为止。

注：应制备坚实的水泥层，如太松或水泥不能压到要求体积时应调整水泥的试用量。

a. 圆筒内试料层体积V按下式计算，精确到

V=(P1-P2)/P水银…………………………………………（1）

式中：V-------试料层体积cm3 P1------未装水泥时充满圆筒的水银质量g

水泥比表面测定方法（GB/T 8074-2008）

5.5.1 方法原理

本方法主要是根据一定量的空气通过具有一定孔隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积。在一定孔隙率的水泥层中，孔隙率的大小和数量是颗粒尺寸的函数，同时也决定了通过料层的气流速度。

5.5.2 试验设备及条件

透气仪：本方法采用的勃氏比表面积测定仪，以平方厘米每克（cm2/g）或平方米每千克（m2/kg）来表示。

烘箱：控制温度灵敏度±1℃。

分析天平：分度值为0.001g。

秒表：精确至0.5S。

水泥样品：水泥样品按GB12576进行取样，先通过0.9mm方孔筛，再在110℃±5℃下烘干1h，并在干燥器中冷却至室温。

基准材料：GSB 14-1511或相同等级的标准物质，有争议时以GSB 14-1511为准。

压力计液体：采用带有颜色的蒸馏水或直接用无色蒸馏水。

滤纸：采用GB/T 1914的速定量滤纸。

汞：分析纯汞。

试验室条件：相对湿度不大于50%。

5.5.3 操作步骤

5.5.3.1 测定水泥密度：按GB/T 208测定水泥密度。

5.5.3.2 漏气检测：将透气圆筒上口用橡皮塞塞紧，接到压力计上。用抽气装置从压力计一臂中抽出部分空气，然后关闭阀门，观察是否漏气。如发现漏气，可用活塞油脂加以密封。

5.5.3.3 孔隙率（）的确定：PI、PΠ型水泥的孔隙率采用0.500±0.005，其他水泥或粉料的孔隙率选用0.530±0.005。

当按上述孔隙率不能讲试样压至7.5规定的位置时，则允许改变孔隙率。

孔隙率调整以2000g砝码（5等砝码）将试样压实至7.5规定的位置为准。

5.5.3.4 确定试样量：试样量按式（1）计算：

11Vm

式中：

m——需要的试样量，单位为克（g）；

——试样密度，单位为克每立方米（g/cm3）；

V——试料层体积，按JC/T 956测定，单位为立方厘米（cm3）；

仅供个人学习参考 水泥比表面积测定方法(勃氏法)

1目的、适用范围

本方法规定采用勃氏法进行水泥比表面积测定。

本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法的其它粉状物料。本方法不适用于测定多孔材料及超细粉状物料。

2仪器设备

2.1 Blaine透气仪：由透气圆筒、压力计、抽气装置等三部分组成。

2.2 透气圆筒：内径为12.70±0.05mm，由不锈钢制成。

2.3 穿孔板：由不锈钢或其他不受腐蚀的金属制成，厚度为1.0～0.1mm。捣器：用不锈钢制成，插入圆筒时，其间隙不大于0.1mm。

2.4 压力计：Ｕ形压力计，由外径为9mm的，具有标准厚度的玻璃管制成。

2.5 抽气装置：用小型电磁泵，也可用抽气球。

2.6 滤纸：采用符合国标的中速定量滤纸。

2.7 分析天平：分度值为1mg。

2.8 计时秒表：精确读到0.5s。

2.9 烘干箱。

3 材料

3.1 压力计液体压力计液体采用带有颜色的蒸馏水。

3.2 基准材料基本材料采用中国水泥质量监督检验中心制备的标准试样。4仪器校准

4.1漏气检查。将透气圆筒上口用橡皮塞塞紧，接到压力计上。用抽气装置从压力计一臂中抽出部分气体，然后关闭阀门，观察是否漏气。如发现漏气，用活塞油脂加以密封。

4.2试料层体积的测定

4.2.1 用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小一细长棒往下按，直到滤纸平整放在金属的空孔板上。然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。从圆筒中倒出水银，称量，精确至0.05g。重复几次测定，到数值基本不变为止。然后从圆筒中取出一片滤纸，试用约3.3g的水泥，按照5.3条要求压实水泥层。再在圆筒上部空间注入水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于50mg为止。

水泥比表面积试验方法

1. 依据标准：《公路工程水泥及水泥混凝土试验规程》JTG

E30-2005(T0504—2005)；

2. 试验目的及适用范围：

2.1目 的：测定水泥的比表面积。

2.2适用范围：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法的其他粉状物料。不适用测定多孔材料及超细粉状物料。

3.仪器设备：

全自动比表面积测定仪、烘箱等。

4.试验步骤：

具体试验步骤依据《公路工程水泥及水泥混凝土试验规程JTG E30-2005》T504-2005的方法进行试验。

4.1试样准备。

4.2测定试料层体积，确定K值。

4.3用全自动比表面积测定仪测定水泥的比表面积。

5.试验结果整理：

水泥比表面积应由两次试验结果的平均值确定，精确值1m2/kg。如两次试验结果相差2%以上时，应重新试验。

6. 试验报告：

试验报告应包括内容：①原材料的品种、规格和产地；②试验日期及时间；③仪器设备名称、型号及编号；④环境温度和湿度；⑤执行标准；⑥水泥试样比表面积；⑦其它要说明的事项。

7. 试验注意事项：

7.1. 试样捣实：由于试料层内空隙分布均匀程度对比表面积结果有影响，因此捣实试样应按规定统一操作。

7.2孔隙率大小：试料层孔隙率，对一般硅酸盐水泥为0.5，但对掺有多空材料的水泥或过细的水泥需要调整。但在测定需要相互比较的试料时孔隙率不应改变太多。

7.3 透气仪各部分接头应保持紧密。
