CNC操作规程

未知驱动探索，专注成就专业

1

CNC操作规程

引言

CNC（计算机数控）是一种通过计算机控制的数控机床，广泛应用于制造业中。为了保证CNC操作的安全性和效率，制订了一系列的CNC操作规程。本文档旨在介绍CNC操作规程的基本要点和常见操作指导，以确保操作人员正确、有效地操作CNC设备。

1. CNC操作室准备

在进行CNC操作之前，操作人员需要进行一系列的操作室准备工作，以确保操作的顺利进行。以下是CNC操作室准备的基本要点：

• 清理操作区域，确保没有杂物和障碍物；

• 检查CNC设备的运行状态，确保设备正常工作；

• 检查刀具和夹具的状态，确保它们没有损坏或过期；

• 检查并补充润滑油和冷却液； 未知驱动探索，专注成就专业

2

• 确保所有的安全设备和紧急停车按钮可用并在易于操作的位置。

2. CNC操作前的准备

在进行具体的CNC操作之前，操作人员需要进行一系列的准备工作，以确保操作的准确性和安全性。以下是CNC操作前的准备指南：

2.1 打开CNC设备

• 检查电源和电线，确保它们连接牢固；

• 打开CNC设备主电源；

• 打开CNC设备控制面板。

2.2 操作人员准备

• 穿戴合适的工作服和安全鞋；

• 戴好安全帽和护目镜，确保眼部安全；

• 如果需要，请佩戴耳塞或耳机，确保听力安全； 未知驱动探索，专注成就专业

3

• 清洁双手并戴上手套，以防止手指被夹伤。

2.3 刀具和夹具准备

• 根据工件要求选择合适的刀具；

• 确保刀具装配正确并牢固；

• 检查夹具状态，确保工件可以稳定夹持。

2.4 程序设定和加载

• 在CNC设备控制面板上选择正确的工艺程序；

• 检查程序是否正确设定，特别是参数设置和刀具路径；

• 使用合适的接口设备将程序加载到CNC设备中。

3. CNC操作流程

CNC操作流程是CNC工作的基本步骤，以下是CNC操作流程的示例：

1. 启动CNC设备，确保设备正常运行； 未知驱动探索，专注成就专业

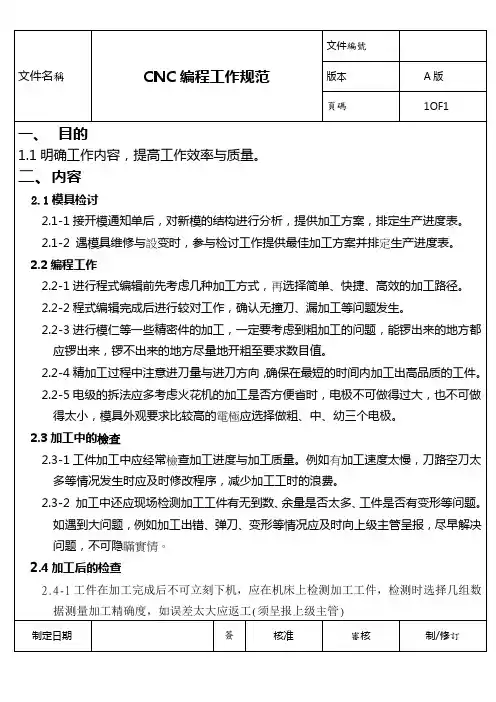

文件名稱 CNC编程工作规范 文件編號

版本 A版

頁碼 1OF1

一、 目的

1.1明确工作内容，提高工作效率与质量。

二、内容

2.1模具检讨

2.1-1接开模通知单后，对新模的结构进行分析，提供加工方案，排定生产进度表。

2.1-2 遇模具维修与設变时，参与检讨工作提供最佳加工方案并排定生产进度表。

2.2编程工作

2.2-1进行程式编辑前先考虑几种加工方式，再选择简单、快捷、高效的加工路径。

2.2-2程式编辑完成后进行较对工作，确认无撞刀、漏加工等问题发生。

2.2-3进行模仁等一些精密件的加工，一定要考虑到粗加工的问题，能锣出来的地方都应锣出来，锣不出来的地方尽量地开粗至要求数目值。

2.2-4精加工过程中注意进刀量与进刀方向，确保在最短的时间内加工出高品质的工件。

2.2-5电级的拆法应多考虑火花机的加工是否方便省时，电极不可做得过大，也不可做得太小，模具外观要求比较高的電極应选择做粗、中、幼三个电极。

2.3加工中的檢查

2.3-1工件加工中应经常檢查加工进度与加工质量。例如有加工速度太慢，刀路空刀太多等情况发生时应及时修改程序，减少加工工时的浪费。

2.3-2 加工中还应现场检测加工工件有无到数、余量是否太多、工件是否有变形等问题。如遇到大问题，例如加工出错、弹刀、变形等情况应及时向上级主管呈报，尽早解决问题，不可隐瞞實情。

2.4加工后的检查

2.4-1工件在加工完成后不可立刻下机，应在机床上检测加工工件，检测时选择几组数据测量加工精确度，如误差太大应返工(须呈报上级主管)

制定日期 簽

章 核准 審核 制/修訂

修訂日期

金塑膠(東莞)有限公司

QMAX PRECISION CO.LTD

文件名稱 CNC编程工作规范

版本 A版

Cnc加工流程

1、 审图。了解加工内容，看清楚模板（或模座）长、宽方向，装夹方式和工件加工坐标；

2、 核对。根据图面所标示的模板（或模座）规格，分别对欲模板（或模座）的长度、宽度、高度进行实数测量，没余量或与图面尺寸不符时，立即反应。再者，核对模板（或模座）上所标示的材质是否和图面上一致。

3、 装夹。根据CNC编程所标示的坐标方式装夹，装夹时需要注意压码不可干涉刀路，装夹需牢固、安全无隐患。装夹较大模板（或模座）时，应利用手动叉车，不可蛮干，工作应有安全生产概念。

4、 校表。先校平面，模板类平面度一般保证0.2MM以内，模座平面度一般保证在0.1MM丝以内。后校侧边，平行度一般保证在0.1MM以内。

5、 碰数。看清楚CNC所标示的碰数方式，四面分中时，不可粗心大意分偏；单边碰数时，一定要注意进分中捧的半径；程式单注明进0.3MM的，一定要记得在进了分中捧半径的基础上进0.3MM.特别注意：碰数时，转速不可大于500，转速太快，容易损坏分中捧。

6、 输入坐标。分中捧碰数后，不可移动X、Y轴，应输入坐标后才可以移动。

7、 装刀。根据程式单找到相应的刀具，装刀时注意刀长是否符合要求，需要注意的是程式单上所标注的是最深深度，刀长应在最深深度的基础上加10MM以上。

8、 对刀。把Z轴移动到板中心位置，缓缓下刀大约10MM高度时，再用对刀捧对刀，需要注意的是，在微调节Z轴高度时，对刀捧不可放在刀下面，那样容易砰刀刃。对刀完后应立即抄坐标后才可以移动Z轴。对完刀应记得把刀提起来后，方可进行后续动作。

9、 传输程式。把模式调到“DNC”模式，进给调节键调到“0”，按下程式传输键，在电脑里找到相应的程式，传输到机床控制器里。注意的是，电脑里面的程式名应和程式单上的一致，程式里面的刀具也应该和程式单上的一致。

10、 加工。下刀时应缓缓下刀，下刀一、二十毫米时应看看实际高度和控制器显示屏显示的高度是否一致，防止踩刀。加工时应充分利用看、听、闻等方式监视加工状态。发现异常应立即停机检查。

第1篇

一、总则

为保障CNC车间内工作人员的人身安全和设备设施的安全运行，防止事故的发生，特制定本规程。本规程适用于所有CNC车间的生产、维护、检修等各项工作。

二、安全教育培训

1. 新员工入职培训：所有新入职员工必须接受安全教育培训，了解CNC车间的安全操作规程，掌握基本的安全知识和技能，经考核合格后方可上岗。

2. 定期安全培训：车间应定期组织安全培训，提高员工的安全意识和操作技能，确保每位员工都能熟练掌握安全操作规程。

3. 特殊岗位培训：对于涉及特殊作业的岗位，如电工、焊工等，必须进行专门的安全培训，并取得相应的操作资格证书。

三、个人防护

1. 穿戴防护用品：所有员工必须按照规定穿戴个人防护用品，包括安全帽、防护眼镜、防护手套、防护鞋等。

2. 禁止佩戴危险物品：禁止在工作场所佩戴手套、围巾、领带等可能引起安全隐患的物品。

3. 个人卫生：保持个人卫生，勤洗手，避免在工作场所进食或吸烟。

四、设备安全

1. 设备检查：每天上班前，必须对设备进行检查，确保设备运行正常，无安全隐患。

2. 设备维护：定期对设备进行维护保养，确保设备处于良好的工作状态。

3. 设备操作：严格按照设备操作规程进行操作，不得擅自改变设备参数或进行非规定操作。

4. 紧急停机：发现设备异常或存在安全隐患时，应立即停机，并及时报告相关部门。

五、工作环境安全 1. 清洁卫生：保持车间内清洁卫生，及时清理废料和杂物，防止滑倒事故。

2. 通风照明：确保车间内通风良好，照明充足，视线清晰。

3. 温度控制：根据季节和天气变化，合理调节车间温度，确保员工工作环境舒适。

4. 消防设施：定期检查消防设施，确保其完好有效。

六、操作规程

1. 开机前准备：

- 检查机床状态，确保设备运行正常。

- 检查刀具、夹具等工具是否完好，并安装牢固。

- 检查工件是否固定牢固，避免加工过程中发生意外。

- 检查机床防护装置是否完好，确保安全。
