地下管线探测技术方案

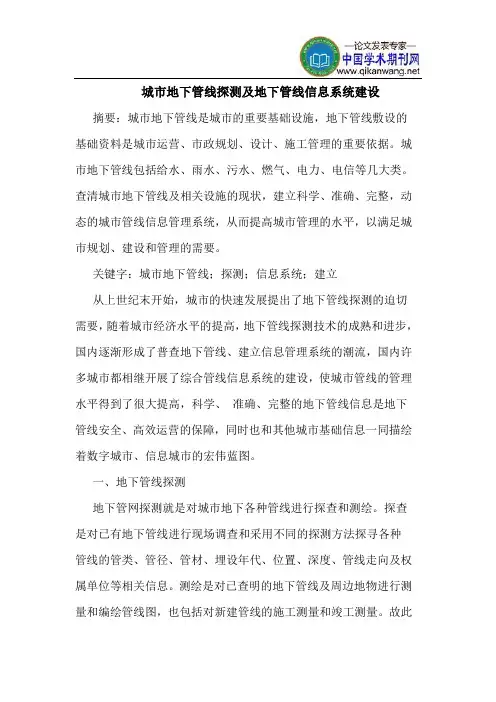

城市地下管线探测及地下管线信息系统建设

摘要：城市地下管线是城市的重要基础设施，地下管线敷设的基础资料是城市运营、市政规划、设计、施工管理的重要依据。城市地下管线包括给水、雨水、污水、燃气、电力、电信等几大类。查清城市地下管线及相关设施的现状，建立科学、准确、完整，动态的城市管线信息管理系统，从而提高城市管理的水平，以满足城市规划、建设和管理的需要。

关键字：城市地下管线；探测；信息系统；建立

从上世纪末开始，城市的快速发展提出了地下管线探测的迫切需要，随着城市经济水平的提高，地下管线探测技术的成熟和进步，国内逐渐形成了普查地下管线、建立信息管理系统的潮流，国内许多城市都相继开展了综合管线信息系统的建设，使城市管线的管理水平得到了很大提高，科学、 准确、完整的地下管线信息是地下管线安全、高效运营的保障，同时也和其他城市基础信息一同描绘着数字城市、信息城市的宏伟蓝图。

一、地下管线探测

地下管网探测就是对城市地下各种管线进行探查和测绘。探查是对已有地下管线进行现场调查和采用不同的探测方法探寻各种管线的管类、管径、管材、埋设年代、位置、深度、管线走向及权属单位等相关信息。测绘是对已查明的地下管线及周边地物进行测量和编绘管线图，也包括对新建管线的施工测量和竣工测量。故此

地下管网探测可以是对某一区域范围地下管线的探测如城市的市政公用管线探测、厂区或住宅小区管线探测、某项工程特定要求的地下管线探测（施工场地的地下管线探测）等，所以，地下管网探测是一个比较广义的概念，工作内容则比较单一，要求也根据其所服务部门和对象而不同。

二、地下管线探测技术

1、利用现有资料调绘法

权属单位的资料和图纸包含许多有关管线的信息；在开始探测之前应该尽可能多地获得有关的资料；存在的问题包括资料可能不准确或不完整、需要进行现场的探测进行确认和补充。

以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：地下管线探测技术方案

## 地下管线探测技术方案

### 1. 引言

地下管线的准确位置和信息对于城市建设、维护和修复工作至关重要。然而，由于地下管线通常埋设在地下深处，对其进行准确地探测是一项具有挑战性的任务。本文档将介绍一种地下管线探测技术方案，旨在帮助工程师和施工人员更好地定位和管理地下管线。

### 2. 技术原理

地下管线探测技术方案主要基于以下几种原理：

#### 2.1 高频电磁感应

高频电磁感应原理利用地下管线中流动的电流所产生的磁场来探测管线位置。通过发送高频电磁波并测量其回波信号，可以确定管线的位置和深度。该技术适用于金属管线的探测，并且具有较高的准确性。

#### 2.2 地面雷达

地面雷达技术利用雷达波束穿透地下，并通过测量回波信号来确定管线的位置和深度。该技术适用于非金属管线（如塑料管道）的探测，并可以提供较高的分辨率。

#### 2.3 GPS定位

全球定位系统（GPS）定位技术可以通过接收卫星信号来确定设备的位置。该技术可以与其他探测技术结合使用，提供准确的管线位置信息。

### 3. 技术方案

基于上述技术原理，我们提出了以下地下管线探测技术方案：

#### 3.1 预探测与确定区域范围

在开始管线探测前，首先需要对目标区域进行预探测，确定潜在的管线位置。这可以通过地理信息系统（GIS）数据、地下管线图纸和历史资料等方式进行。根据预探测结果，确定探测区域范围，减少探测面积和工作量。

#### 3.2 进行探测工作

根据确定的探测区域范围，选择合适的探测设备进行工作。根据管线种类和是否为金属，选择适合的探测技术进行探测。对于金属管线，可以使用高频电磁感应技术进行定位；对于非金属管线，可以使用地面雷达技术。在探测过程中，可以结合使用GPS定位技术，提高定位的准确性。

#### 3.3 数据处理与分析

城市地下管线探测技术规程（CJJ61-2003）

附录Ａ 地下管线探测安全保护规定

Ａ.０.１从事地下管线探测的作业人员，必须熟悉本工作岗位的安全保护规定，做到安全生产。

Ａ.０.２在市区或道路上进行地下管线探测的作业人员，必须着桔黄色号服和号帽，遵守城市交通规则。

Ａ.０.３进入企业厂区进行地下管线探测的作业人员，必须熟悉该厂安全保护规定，遵守该企业工厂的厂规。

Ａ.０.４对规模较大的排污管道，在下井调查或施放探头、电极、导线时，严禁明火，并进行有害、有毒及可燃气体的浓度测定。超标的管道要采取安全保护措施后才能作业。

Ａ.０.５严禁在氧、煤气、乙炔等易燃、易爆管道上作充电点，进行直接法或充电法作业。

Ａ.０.６夜间作业时，应用足够的照明，打开窨井盖时，井口应有安全照明标志。

Ａ.０.７使用大功率仪器设备时，作业人员应具备安全用电和触电急救的基础知识。工作电压超过３６Ｖ时，供电作业人员应使用绝缘防护用品。接地电极附近应设置明显警告标志，并委派专人看管。雷电天气严禁使用大功率仪器设备施工。井下作业的所有电气设备外壳必须接地。

Ａ.０.８打开窨井盖作实地调查时，井口必须有专人看管，或用设有明显标志的栅栏圈围起来。调查完毕必须立即盖好窨井盖。打开窨井盖后严禁作业人员离开现场。

Ａ.０.９发生人身事故时，除立即将受害者送到附近医院急救外，还必须保护现场，及时报告上级主管部门，组织有关人员进行调查，明确事故责任。

地下管线探测技术方案

随着城市建设的不断扩大，地下管线越来越复杂，其隐患也越来越多。在进行城市道路拓宽、地铁、水电等建设时，必须先清楚地知道地下管线的具体情况，才能避免对其造成损毁并确保施工安全。下面，本文就地下管线探测技术方案进行了详细的介绍。

一、地下管线探测技术简介

地下管线探测技术是指利用现代化的仪器和设备对地下各种管线进行探测和确定其走向和位置等信息的一种技术手段。目前，地下管线探测技术经历了从传统的人工探测到电磁波探测、地雷雷达探测、激光雷达探测等多种探测方式的发展，应用范围也从最初的水泥管道延伸到如今的电缆、光缆、燃气管道、暖通管道等多种管线。

二、地下管线探测技术方案

1.传统探测法

传统探测法是指利用人工来确定地下管线信息的一种方法。这种探测方法主要包括地下勘探、现场调查、破拆挖掘等方式。这种方法有其一定的优点，其准确性较高，对资金和设备的要求也较低。但是，这种方法所需的时间相对较长，且会对周围环境造成一定的影响。

2.电磁波探测法

电磁波探测法是利用电磁波在地下管线中传播时的反射、衍射、透射等声波特性来探测管线位置的一种方法。它在探测时既可以进行非接触探测，也可以进行接触式探测。利用电磁波探测法能够对各种电缆、水利管线、燃气管线进行探测，并且在准确度和稳定性方面也具有很高的优势。

3.地雷雷达探测法

地雷雷达探测法是一种新型的地下管线探测技术，其原理是利用雷达信号穿透地下不同物质与结构，通过反射信号将地下管线的位置、类型、径情况等信息传送到接收系统中，以此来实现地下管线的探测。相比于其它探测技术，地雷雷达探测法具有探测深度高、精度高、实时性好等特点，且在不同地质环境下均能适用。

4.激光雷达探测法

激光雷达探测法的原理是在地面上激发激光信号，利用光电探测器接收地下管线反射的光信号，然后将光信号处理成图像的方式，以此确定地下管线的位置和类型等信息。激光雷达探测法准确度高，速度快，且不会对地下管线造成损坏，因此被应用到多个领域中。
