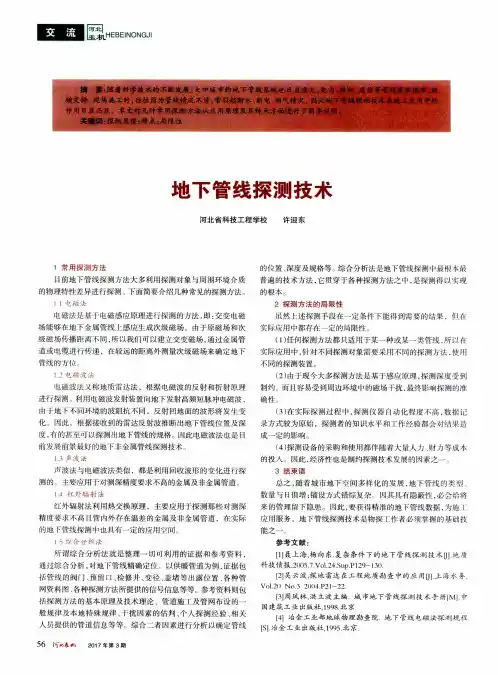

地下管线探测技术方案

Ｉ河ｊｌ：ｌ　ＨＥＢＥＩＮＯＮＧＪ　

地下管线探测技术　河北省科技工程学校　许迎东　１常用探测方法　口前地下管线探测方法大多利ｆ｛ｊ探测对象与周围环境介质　的物理特性差异进行探测。下面简要介绍几种常见的探测方法。　１　ｆ电　法　电磁法是基于电磁感应原理进行探测的方法，即：交变电磁　场能够在地下金属管线上感应生成次级磁场。由于原磁场和次　级磁场传播距离不同，所以我们可以建立交变磁场，通过金属管　道或电缆进行传递，　较远的距离外测量次级磁场来确定地下　管线的方他　１　、　囊　发法　电磁波法又称地质雷达法，根据电磁波的反射和折射原理　进行探测　利用电磁波发射装置向地下发射高频短脉冲电磁波，　由于地下不同环境的波阻抗不同，反射回地面的波形将发生变　化　因此，根据接收到的雷达反射波推断出地下管线位置及深　度．有的甚至可以探测｝ｆ　下管线的规格。因此电磁波法也是目　前发展前景最好的地下非金属管线探测技术　、　Ｉ　声：吨法　声波法与电磁波法类似，都是利用回收波形的变化进行探　测的　主要应用于对测深精度要求不高的金属及非金属管道　１．｝红卟　甜法　红外辐射法利用热交换原理，主要应用于探测那些ｘ，１Ｎ深　精度要求不高且管内外存在温差的金属及非金属管道，在实际　的地下管线探测中也具有一定的应用空间。　Ｉ　ｊ　糸兮分听法　所谓综合分析法就是整理一切可利用的证据和参考资料，　通过综合分析，对地下管线精确定位。以供暖管道为例．证据包　括管线的阀门、预留Ｅｌ、检修井、变径、盖堵等出露位置、各种管　网资料罔、各种探测方法所提供的信号信息等等。参考资料则包　括探测方法的基本原理及技术理论、管道施工及管网布设的一　般规律及本地特殊规律、干扰因素的估判、个人探测经验、相关　人员提供的管道信息等等．　综合二者因素进行分析以确定管线　５６　或｛ｎ　２０１７年第３期　的位置、深度及规格等。综合分析法是地下管线探测巾最根本由专　普遍的技术方法，它贯穿于各种探测方法之中，是探测得以实现　的根本。　２探测方法的局限性　虽然上述探测手段在一定条件下．能得到需要的结果．ｆＪ　实际应用中部存在一定的局限性、　（１）任何探测方法都只适用于某一种或某一类管线，所以　实际应用中，针对不同探测对象需要采用不同的探测方法．他川　不同的探测装置。　（２）由于现今大多探测方法是基于感幢原理，探测深度受到　制约　而且容易受到周边环境中的磁场干扰，最终影响探ｉ『Ｉ！Ｉｌ的准　确性。　（３）在实际探测过程中，探测仪器自动化程度不高，数４１，：　录方式较为原始，探测者的知识水平和丁作经验都会对结果造　成一定的影响。　（４）探测设备的采购和使用都伴随着大量人力、财力等成小　的投入。因此，经济性也是制约探测技术发展的　素之一　３结束语　总之，随着城市地下空间多样化的发展，地下管线的类掣、　数量与日俱增；铺设方式错综复杂　因其具有隐蔽性，必会给将　来的管理留下隐患。闲此，要获得精准的地下管线数据．为施ｌ　应用服务，地下管线探测技术是物探工作者必须掌握的培础技　能之一。　参考文献：　【１】聂上海，杨向东．复杂条件下的地下管线探测技术…地质　科技情报，２Ｏｆ）５．７．Ｖｏ１．２４．ＳｕＰ．ＰＩ２９—１３Ｏ　【２ｌ吴云波，探地雷达在工程地质勘查中的应用【Ｉ　Ｊｌ上海水务．　Ｖｏ１．２０　Ｎｏ．３　２００４．Ｐ２　１－２２．　Ｉ３１周凤林，洪立波主编．城市地下管线探测技术手册【ＭＩ．ｆｌ，　国建筑工业出版社，１９９８．北京．　【４１冶金工业部地球物理勘查院．地下管线电磁法探测规程　『Ｓ１．冶金工业出版社，１９９５北京．

推广技术　

李维平　

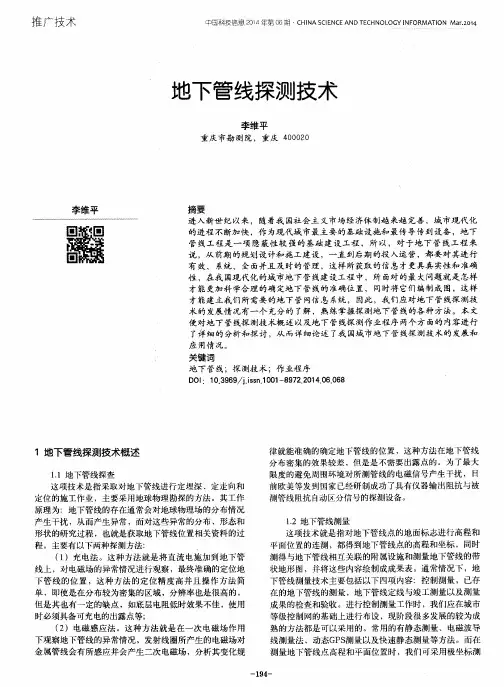

１地下管线探测技术概述　中国科技信息２０１４年第。Ｇ期・ＣＨＩＮＡ　ＳＣＩＥＮＣＥＡＮＤＴＥＣＨＮＯＬＯＧＹｔＮＦＯＲＭＡＴＩＯＮ　Ｍａｒ．２ｏ１４　

地下管线探测技术　

李维平　

重庆市勘测院，重庆４０００２０　

摘要　进入新世纪以来，随着我国社会主义市场经济体制越来越完善，城市现代化　

的进程不断加快，作为现代城市最主要的基础设施和最传导传到设备，地下　管线工程是一项隐蔽性较强的基础建设工程，所以，对于地下管线工程来　

说，从前期的规划设计和施工建设，一直到后期的投入运营，都要对其进行　

有效、系统、全面并且及时的管理，这样所获取的信息才更具真实性和准确　性，在我国现代化的城市地下管线建设工程中，所面对的最大问题就是怎样　才能更加科学合理的确定地下管线的准确位置，同时将它们编制成图，这样　

才能建立我们所需要的地下管网信息系统，因此，我们应对地下管线探测技　术的发展情况有一个充分的了解，熟练掌握探测地下管线的各种方法。本文　便对地下管线探测技术概述以及地下管线探测作业程序两个方面的内容进行　

了详细的分析和探讨，从而详细论述了我国城市地下管线探测技术的发展和　

应用情况。　

关键词　地下管线；探测技术；作业程序　

ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１—８９７２．２０ｔ４．０６．０６８　

１．１地下管线探查　

这项技术是指采取对地下管线进行定埋深、定走向和　

定位的施工作业，主要采用地球物理勘探的方法。其工作　原理为：地下管线的存在通常会对地球物理场的分布情况　

产生干扰，从而产生异常，而对这些异常的分布、形态和　

形状的研究过程，也就是获取地下管线位置相关资料的过　

程。主要有以下两种探测方法：　

（１）充电法。这种方法就是将直流电施加到地下管　

线上，对电磁场的异常情况进行观察，最终准确的定位地　

下管线的位置，这种方法的定位精度高并且操作方法简　

单，即使是在分布较为密集的区域，分辨率也是很高的，　

但是其也有一定的缺点，如底层电阻低时效果不佳，使用　时必须具备可充电的出露点等；　

第一节 地下管线探测

一、基本规定

（一）地下管线类别名称与代号

各种城市地下管线类别名称与代号：

<1>给水JS

<1.1>原水OS

<1.2>中水ZS

<1.3>消防XF

<1.4>绿化LS

<1.5>其它QTJS

<2>排水PS

<2.1>雨水YS

<2.2>污水WS

<2.3>雨污合流HL

<2.4>其它QTPS

<3>燃气RQ

<3.1>煤气MQ

<3.2>天然气TR

<3.3>液化气YH

<3.4>其它QTRQ

<4>热力RL

<4.1>蒸汽RZ

<4.2>热水RS

<4.3>其它QTRL

<5>工业GY

<5.1>氢气QQ

<5.2>氧气YU

<5.3>乙炔YQ

<5.4>原油YY

<5.5>成品油CY

<5.6>航油HY

<5.7>排渣PZ

<5.8>乙烯YX

<5.9>其它QTGY

<6>其它QT

<6.1>综合管沟ZH

<6.2>特殊管线TS

长输管线宜分为输电、通信、输水、输气、输油和其它长输管线六类。

（二）地下管线探测的基本内容与要求

<1>地下管线探测工作的内容应包括现有地下管线资料调绘、地下管线探测、地下管线点测量、地下管线数据处理与管线图编绘、地下管线数据库建立以及成果资料的验收与提交。

<2>地下管线探测的对象应包括测区内的城市管线以及长输管线等。

<3>地下管线普查时应查明地下管线的类别、平面位置、走向、埋深、高程、偏距、规格、材质、传输物体特征(压力、流向、电压)、建设年代、权属单位以及管线的附属物等,编绘地下管线综合图,并宜将探测数据更新到城市地下管线数据库。

<4>建设工程地下管线探测时,应查明地下管线的类别、平面位置、走向、埋深、高程、偏距、规格、材质、传输物体特征(压力、流向、电压)、权属单位、管线的附属物以及其它与工程建设有关的属性项目,编绘地下管线综合图。

<5>地下管线探测需查明的属性项目

（三）地下管线探测的精度要求

<1>本规程以中误差作为衡量地下管线探测精度的标准，二倍中误差作为地下管线探测极限误差(简称限差)。

1 城市地下管线探测技术与探测设备

2012年8月

摘要：本文分析了地下管线探测的特点及其工作原则，阐述了目前城市地下管线探测主要技术方法、特点及其工作原理，介绍了地下管线探测相关设备。随着我国城市建设现代化的发展，地下管线探测工程也越来越多，特别是大量非金属管线的使用对于地下管线探测技术提出了更高的要求，进行地下管线探测技术研究是一个长期的问题。

关键词：管线探测技术；电磁法；探地雷达；管线仪

1 引言

地下管线是城市最重要基础的设施，长期以来，它担负着传输信息，输送能量及排放废液的工作。它是城市赖以生存与发展的基础和保障，是保障城市功能正常发挥和人民安居乐业的神经和血管，因此被称为城市的地下生命线。但是由于种种原因，我国许多城市的地下管网分布资料不全，管线档案管理不规范。近年来，随着城市建设飞速发展，在施工过程中因损坏管线而引起的停水、停电、人员伤亡等重大事故在许多城市屡见不鲜。因此探测地下管线对于城市的正常运营和改扩建具有重要的意义。

2 我国地下管线探测技术发展简介

使用物探方法进行地下管线探测我国开始于上世纪80年代末期。在此之前，获取地下管线资料的手段主要以向管线权属单位搜集已有的管线资料和开经调查为主，这时期获取的管线资料准确性、全面性都比较差。

进入90年代，我国的地下管线探测技术得到迅速的发展，在地下管线普查工程中逐步使用了“内外业一体化”的作业模式和探测技术，一批专业化的探测

2 公司相继成立，国内许多大中型城市相继开展了城市地下管线普查工作。1994年原冶金部组织制订的《地下管线电磁法探测规程》YB／I9027—94和1995年颁布实施的行业标准《城市地下管线探测技术规程》CJJ61—94，推动了城市地下管线探测技术开始走向规范化，标志着以物探技术为基础的城市地下管线探测技术开始走向标准化和应用推广阶段。1996年成立了原建设部科技委地下管线管理技术专业委员会，为我国地下管线探测技术的发展和应用做了大量的工作。
