剩余电流动作保护装置的工作原理

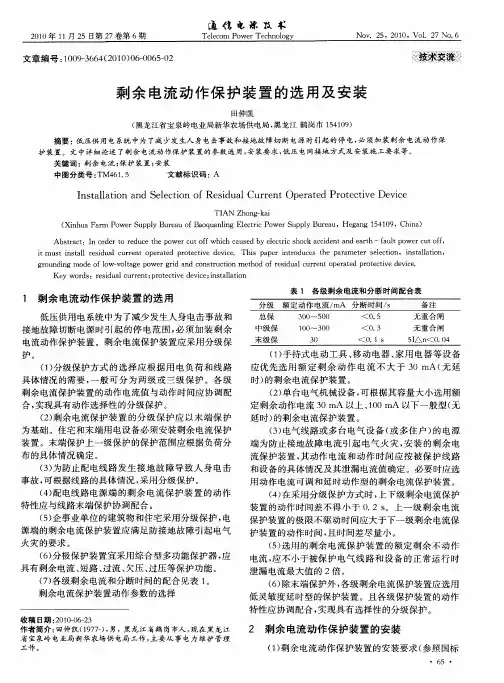

通镌电．涿狻术　２０１０年１１月２５日第２７卷第６期ＴｅｌｅｃｏｍＰｏｗｅｒＴｅｃｈｎｏｌｏｇｙ　Ｎｏｖ．２５，２０１０，Ｖｏ１．２７　Ｎｏ．６　文章编号：１００９—３６６４（２０１０）０６—００６５—０２　剩余电流动作保护装置的选用及安装　攮　棼漆０　田仲凯　（黑龙江省宝泉岭电业局新华农场供电局，黑龙江鹤岗市１５４１０９）　摘要：低压供用电系统中为了减少发生人身电击事故和接地故障切断电源时引起的停电，必须加装剩余电流动作保　护装置。文中详细论述了剩余电流动作保护装置的参数选用，安装要求，低压电网接地方式及安装施工要求等。　关键词：剩余电流；保护装置；安装　中图分类号：ＴＭ４６１．５　文献标识码：Ａ　Ｉｎｓｔａｌｌａｔｉｏｎ　ａｎｄ　Ｓｅｌｅｃｔｉｏｎ　ｏｆ　Ｒｅｓｉｄｕａｌ　Ｃｕｒｒｅｎｔ　Ｏｐｅｒａｔｅｄ　Ｐｒｏｔｅｃｔｉｖｅ　Ｄｅｖｉｃｅ　ＴＩＡＮ　Ｚｈｏｎｇ－ｋａｉ　（Ｘｉｎｈｕａ　Ｆａｒｍ　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｂｕｒｅａｕ　ｏｆ　Ｂａｏｑｕａｎｌｉｎｇ　Ｅｌｅｃｔｒｉｃ　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｂｕｒｅａｕ，Ｈｅｇａｎｇ　１５４１０９，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｉｎ　ｏｒｄｅｒ　ｔｏ　ｒｅｄｕｃｅ　ｔｈｅ　ｐｏｗｅｒ　ｃｕｔ　ｏｆｆ　ｗｈｉｃｈ　ｃａｕｓｅｄ　ｂｙ　ｅｌｅｃｔｒｉｃ　ｓｈｏｃｋ　ａｃｃｉｄｅｎｔ　ａｎｄ　ｅａｒｔｈ—ｆａｕｌｔ　ｐｏｗｅｒ　ｃｕｔ　ｏｆｆ，　ｉｔ　ｍｕｓｔ　ｉｎｓｔａｌｌ　ｒｅｓｉｄｕａｌ　ｃｕｒｒｅｎｔ　ｏｐｅｒａｔｅｄ　ｐｒｏｔｅｃｔｉｖｅ　ｄｅｖｉｃｅ．Ｔｈｉｓ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｓ　ｔｈｅ　ｐａｒａｍｅｔｅｒ　ｓｅｌｅｃｔｉｏｎ，ｉｎｓｔａｌｌａｔｉｏｎ，　ｇｒｏｕｎｄｉｎｇ　ｍｏｄｅ　ｏｆ　ｌｏｗ－ｖｏｌｔａｇｅ　ｐｏｗｅｒ　ｇｒｉｄ　ａｎｄ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｍｅｔｈｏｄ　ｏｆ　ｒｅｓｉｄｕａｌ　ｃｕｒｒｅｎｔ　ｏｐｅｒａｔｅｄ　ｐｒｏｔｅｃｔｉｖｅ　ｄｅｖｉｃｅ．　Ｋｅｙ　ｗｏｒｄｓ：ｒｅｓｉｄｕａｌ　ｃｕｒｒｅｎｔ；ｐｒｏｔｅｃｔｉｖｅ　ｄｅｖｉｃｅ；ｉｎｓｔａｌｌａｔｉｏｎ　１　剩余电流动作保护装置的选用　低压供用电系统中为了减少发生人身电击事故和　接地故障切断电源时引起的停电范围，必须加装剩余　电流动作保护装置。剩余电流保护装置应采用分级保　护。　（１）分级保护方式的选择应根据用电负荷和线路　具体情况的需要，一般可分为两级或三级保护。各级　剩余电流保护装置的动作电流值与动作时间应协调配　合，实现具有动作选择性的分级保护。　（２）剩余电流保护装置的分级保护应以末端保护　为基础。住宅和末端用电设备必须安装剩余电流保护　装置。末端保护上一级保护的保护范围应根据负荷分　布的具体情况确定。　（３）为防止配电线路发生接地故障导致人身电击　事故，可根据线路的具体情况，采用分级保护。　（４）配电线路电源端的剩余电流保护装置的动作　特性应与线路末端保护协调配合。　（５）企事业单位的建筑物和住宅采用分级保护，电　源端的剩余电流保护装置应满足防接地故障引起电气　火灾的要求。　（６）分极保护装置宜采用综合型多功能保护器，应　具有剩余电流、短路、过流、欠压、过压等保护功能。　（７）各级剩余电流和分断时间的配合见表１。　剩余电流保护装置动作参数的选择　表１　各级剩余电流和分断时间配合表　分级额定动作电流／ｍＡ分断时间／ｓ　备注　（１）手持式电动工具、移动电器、家用电器等设备　应优先选用额定剩余动作电流不大于３０　ｍＡ（无延　时）的剩余电流保护装置。　（２）单台电气机械设备，可根据其容量大小选用额　定剩余动作电流３０　ｍＡ以上、１００　ｍＡ以下一般型（无　延时）的剩余电流保护装置。　（３）电气线路或多台电气设备（或多住户）的电源　端为防止接地故障电流引起电气火灾，安装的剩余电　流保护装置，其动作电流和动作时间应按被保护线路　和设备的具体情况及其泄漏电流值确定。必要时应选　用动作电流可调和延时动作型的剩余电流保护装置。　（４）在采用分级保护方式时，上下级剩余电流保护　装置的动作时间差不得小于０．２　Ｓ。上一级剩余电流　保护装置的极限不驱动时间应大于下一级剩余电流保　护装置的动作时间，且时间差尽量小。　（５）选用的剩余电流保护装置的额定剩余不动作　电流，应不小于被保护电气线路和设备的正常运行时　泄漏电流最大值的２倍。　（６）除末端保护外，各级剩余电流保护装置应选用　低灵敏度延时型的保护装置。且各级保护装置的动作　特性应协调配合，实现具有选择性的分级保护。　收稿日期：２０１０—０６—２３　作者简介：田仲凯（１９７７一），男，黑龙江省鹤岗市人，现在黑龙江　２　剩余电流动作保护装置的安装　省宝泉岭电业局新华农场供电局工作，主要从事电力维护管理　工作。　（１）剩余电流动作保护装置的安装要求（参照国标　・６５・

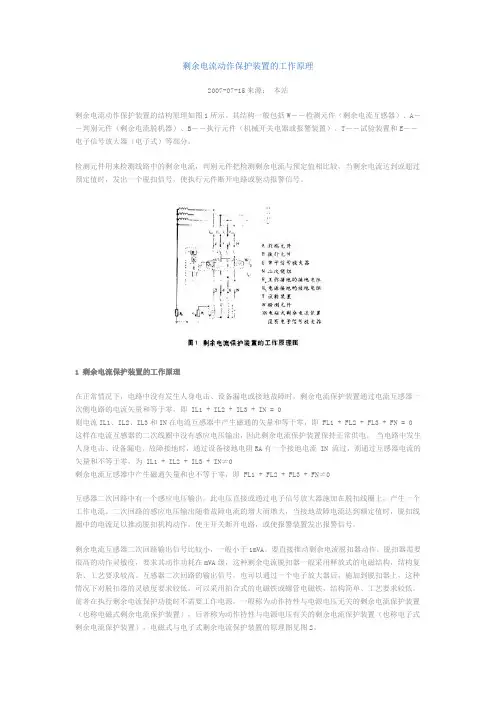

剩余电流动作保护装置的工作原理

2007-07-15来源： 本站

剩余电流动作保护装置的结构原理如图1所示。其结构一般包括W－－检测元件（剩余电流互感器）、A－－判别元件（剩余电流脱机器）、B－－执行元件（机械开关电器或报警装置）、T－－试验装置和E－－电子信号放大器（电子式）等部分。

检测元件用来检测线路中的剩余电流，判别元件把检测剩余电流与预定值相比较，当剩余电流达到或超过预定值时，发出一个脱扣信号，使执行元件断开电路或驱动报警信号。

1 剩余电流保护装置的工作原理

在正常情况下，电路中没有发生人身电击、设备漏电或接地故障时，剩余电流保护装置通过电流互感器一次侧电路的电流矢量和等于零，即 IL1 + IL2 + IL3 + IN = 0

则电流IL1、IL2、IL3和IN在电流互感器中产生磁通的矢量和等于零，即 FL1 + FL2 + FL3 + FN = 0

这样在电流互感器的二次线圈中没有感应电压输出，因此剩余电流保护装置保持正常供电。 当电路中发生人身电击、设备漏电、故障接地时，通过设备接地电阻RA有一个接地电流 IN 流过，则通过互感器电流的矢量和不等于零，为 IL1 + IL2 + IL3 + IN≠0

剩余电流互感器中产生磁通矢量和也不等于零，即 FL1 + FL2 + FL3 + FN≠0

互感器二次回路中有一个感应电压输出，此电压直接或通过电子信号放大器施加在脱扣线圈上，产生一个工作电流。二次回路的感应电压输出随着故障电流的增大而增大，当接地故障电流达到额定值时，脱扣线圈中的电流足以推动脱扣机构动作，使主开关断开电路，或使报警装置发出报警信号。

剩余电流互感器二次回路输出信号比较小，一般小于1mVA。要直接推动剩余电流脱扣器动作，脱扣器需要很高的动作灵敏度，要求其动作功耗在mVA级，这种剩余电流脱扣器一般采用释放式的电磁结构，结构复杂、工艺要求较高。互感器二次回路的输出信号，也可以通过一个电子放大器后，施加到脱扣器上，这种情况下对脱扣器的灵敏度要求较低，可以采用拍合式的电磁铁或螺管电磁铁，结构简单、工艺要求较低。前者在执行剩余电流保护功能时不需要工作电源，一般称为动作持性与电源电压无关的剩余电流保护装置（也称电磁式剩余电流保护装置），后者称为动作持性与电源电压有关的剩余电流保护装置（也称电子式剩余电流保护装置），电磁式与电子式剩余电流保护装置的原理图见图2。

剩余电流动作断路器工作原理

剩余电流动作断路器是一种电气保护设备，用于监测和切断电路中的剩余电流，以防止人身伤害和电气设备损坏。它的工作原理如下：

1. 检测电流：剩余电流动作断路器通过感应器或变压器将电路中的电流转换为检测信号。感应器或变压器内部的铁芯可以感应到电流的变化。

2. 比较检测信号：感应器或变压器将电流转换为与主回路电流成比例的信号。该信号与内部设定值进行比较。

3. 触发断路：如果检测信号超过了设定的阈值，剩余电流动作断路器将触发断开电路的动作。断路器的电磁触头会吸引断开电路的机械传动部件，使电路中断。同时，触发断路器的触发器也会打开，断开电源供应。

4. 中断电流：一旦电路中断，剩余电流动作断路器将停止电流通过，并保持在断开状态，直到操作员或自动重置装置将其复位。

总之，剩余电流动作断路器通过检测电路中的剩余电流和触发断开电路的动作来提供电气保护。它的工作原理基于监测和比较电流信号，并在超过设定阈值时断开电路，以确保安全和防止电气设备损坏。

剩余电流动作保护器的工作原理

1. 引言：小家电中的大英雄

嘿，朋友们，今天我们来聊聊一个在家里默默无闻却至关重要的小家伙——剩余电流动作保护器，听起来是不是有点复杂？别担心，咱们把这玩意儿讲得轻松点。想象一下，你家的电器就像一群小朋友在玩耍，而剩余电流保护器就是那位时刻在旁边盯着的老师，随时准备制止一切危险的事情。你不知道它有多重要，但一旦出事，它就是你最想要的那个“救星”！

2. 工作原理：潜伏在电路中的守护者

2.1 基本原理

那么，剩余电流保护器到底是怎么工作的呢？说白了，它的主要任务就是监测电流的流动。正常情况下，电流会从电源流入电器，再返回电源，形成一个闭合的循环。就像一条永不停息的河流。不过，如果某个地方出现了漏电，电流就会“跑偏”，有点儿像小孩子不听话，偏离了老师的视线。

这时候，保护器就像个电子神探，瞬间感应到电流的不正常变化。一旦发现不对劲，它立刻就会跳闸，断开电源，防止进一步的危险，简直是个“急先锋”！它的工作速度之快，简直让人拍手称赞，毕竟在电流的世界里，时间就是生命嘛。

2.2 感应机制

咱们再深入点，剩余电流保护器内部有个“小东西”，叫做“电流互感器”。它能实时监测进出电流的差异。当你用电器的时候，进出的电流应该是相等的，但如果有漏电，比如电器老化或者潮湿，进出的电流就会出现差距。就像一群小朋友跑出去玩，结果只有一半回来了，这可不得了啊！

这时，电流互感器就会“报警”，然后保护器迅速切断电源，防止电流继续漏出，保障人们的安全。你说，这样的小玩意儿，值不值得咱们好好珍惜呢？

3. 实际应用：生活中的保护神

3.1 家庭安全

在咱们日常生活中，剩余电流保护器可真是“居家必备”。无论是在洗衣机、热水器，还是空调、冰箱上，只要是有电的地方，都会用到它。尤其在潮湿的环境里，像洗手间、厨房等地，漏电的风险更大，保护器的存在就像是给家里装了一道无形的安全门。

想象一下，洗澡的时候，如果没有这个保护器，一不小心就会出事，那真是“提心吊胆”。有了它，我们就能安心享受生活，而不必担心突如其来的“电击”，简直是生活的小助手。
