模拟开关原理

模拟开关是一种三稳态电路，它可以根据选通端的电平，决定输人端与输出端的状态。当选通端处在选通状态时，输出端的状态取决于输人端的状态;当选通端处于截止状态时，则不管输人端电平如何，输出端都呈高阻状态。模拟开关在电子设备中主要起接通信号或断开信号的作用。由于模拟开关具有功耗低、速度快、无机械触点、体积小和使用寿命长等特点，因而，在自动控制系统和计算机中得到了广泛应用。

一、模拟开关的电路组成及工作原理

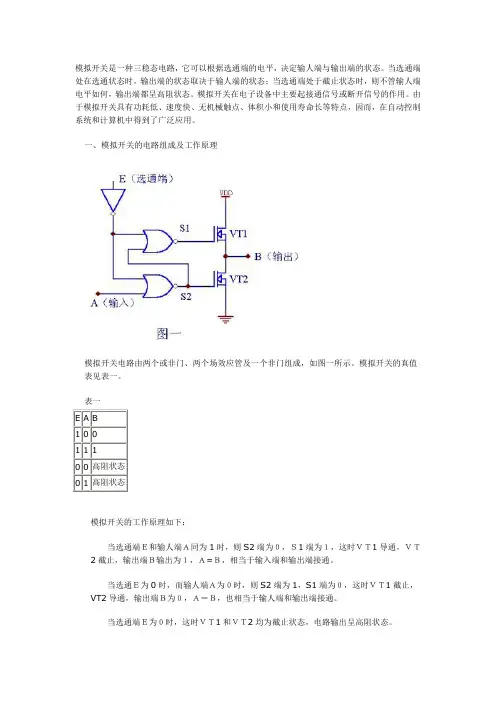

模拟开关电路由两个或非门、两个场效应管及一个非门组成，如图一所示。模拟开关的真值表见表一。

表一

图三 四路信号交替显示装置电路图

图三是该装置的电路图，它采用CD4017计数器和振荡器组成四节拍电路，控制两个CD4066内的4对模拟开关，使其依次导通。在每一对模拟开关上，分别加有可调直流电平和一路输人信号，当模拟开关的选通端为高电平1时，模拟开关导通，直流电平和输人信号则经运算放大器反相求和后送到示波器的Y轴输人端。由于四路信号对应不同的直流电平，所以在示波器上能将四路信号上下分开。虽然四对模拟开关是受计数器的Q0、Q1、Q2、Q3输出端控制的，它们依次一个个地导通或截止，但由于振荡器的振荡频率较高，使人眼感觉不到波形的闪烁。

场效应管导通方式

场效应管的导通与截止由栅源电压来控制，对于增强型场效应管来说，N沟道的管子加正向电压即导通，P沟道的管子则加反向电压。一般2V～4V就可以了。

但是，场效应管分为增强型（常开型）和耗尽型（常闭型），增强型的管子是需要加电压才能导通的，而耗尽型管子本来就处于导通状态，加栅源电压是为了使其截止。

加电压会使耗尽层变宽，使导电层变窄，然后使电阻变大

常用CMOS模拟开关功能和原理

CMOS模拟开关是一种常用的电子器件，用于开关模拟信号。它在电子电路中广泛应用，能够实现信号的开关、选择、分配和调制等功能。

CMOS模拟开关的原理是基于CMOS（互补金属氧化物半导体）技术。CMOS技术是一种特殊的半导体制造工艺，它由P型和N型MOSFET（金属氧化物半导体场效应晶体管）组成。P型MOSFET的特点是在负电压下导电，而N型MOSFET在正电压下导电。

CMOS模拟开关的工作原理是利用P型和N型MOSFET的互补特点，以及它们的互补工作状态来实现模拟信号的开关。在CMOS模拟开关中，一个P型MOSFET和一个N型MOSFET相连，形成一个互补对。通过控制栅极电压来控制MOSFET的导通与截止，从而实现信号的开关。

CMOS模拟开关具有以下功能：

1.信号开关：CMOS模拟开关可以实现信号的开关功能，当控制信号为高电平时，开关导通，信号可以通过；当控制信号为低电平时，开关截止，信号被阻断。

2.信号调制：CMOS模拟开关可以实现信号的调制功能，通过改变控制信号的频率和幅度，可以实现模拟信号的变化。

3.信号选择：CMOS模拟开关可以实现信号的选择功能，可以根据控制信号选择不同的输入信号传递到输出端，实现多路选择功能。

4.信号分配：CMOS模拟开关可以实现信号的分配功能，可以将输入信号分配到多个输出端。 CMOS模拟开关的优点是功耗低、噪声小、响应速度快、尺寸小、可靠性高。这些优点使得它在各种应用场合都有广泛的应用。例如，CMOS模拟开关常用于音频、视频信号的开关和选择，射频信号的开关和调制，以及模拟信号的处理等领域。

总结起来，CMOS模拟开关通过利用P型和N型MOSFET的互补特性，以及它们的互补工作状态来实现信号的开关、选择、分配和调制等功能。它具有功耗低、噪声小、响应速度快、尺寸小、可靠性高等优点，在电子电路中有着广泛的应用。

模拟开关芯片

在现代电子设备中，模拟开关芯片扮演着至关重要的角色。模拟开关芯片是一种能够控制开关信号的集成电路。它可以在信号链路中实现开关和连接功能，起到信号传输的控制作用。在各种应用中，模拟开关芯片都被广泛应用，从汽车电子到通信设备，无所不在。

模拟开关芯片的基本原理

模拟开关芯片通常由开关管和控制电路组成。开关管是芯片中的关键部件，它可以控制信号的通断，实现信号的切换和连接。控制电路则负责接受外部信号，并对开关管进行控制，从而实现信号的处理。

模拟开关芯片的工作原理可以简单描述为：当控制电路接收到特定信号时，会对开关管进行控制，使其处于导通或截止状态。在导通状态下，信号可以通过开关管传输，完成连接功能；而在截止状态下，信号无法通过开关管，实现切断功能。通过合理设计控制电路和开关管的参数，可以实现各种复杂的信号处理功能。

模拟开关芯片的应用领域

模拟开关芯片在现代电子设备中有着广泛的应用。其中，一些常见的应用领域包括：

• 通信设备：在通信设备中，模拟开关芯片可用于信号切换和连接，帮助实现多信号处理和数据传输功能。

• 汽车电子：在汽车电子系统中，模拟开关芯片可以用于控制各种电子设备之间的连接，实现数据传输和信号处理。

• 工业控制：在工业控制系统中，模拟开关芯片可以帮助控制各种传感器和执行器之间的连接和通讯。

• 医疗设备：在医疗设备中，模拟开关芯片可以用于控制各种传感器和治疗设备之间的连接和信号处理。

模拟开关芯片的发展趋势

随着科技的不断发展，模拟开关芯片领域也在不断创新。一些新的技术和趋势正在推动模拟开关芯片的发展，其中包括：

• 小型化：随着芯片制造技术的不断进步，模拟开关芯片越来越小型化，从而能够在更多领域得到应用。 • 低功耗：节能环保是现代电子设备制造的趋势，因此，新一代的模拟开关芯片也越来越注重低功耗设计。

• 高速传输：随着通信技术的发展，对信号传输速度的要求也越来越高，因此，新型的模拟开关芯片需要支持更快的信号传输速度。

模拟开关是一种三稳态电路，它可以根据选通端的电平，决定输人端与输出端的状态。当选通端处在选通状态时，输出端的状态取决于输人端的状态；当选通端处于截止状态时，则不管输人端电平如何，输出端都呈高阻状态。模拟开关在电子设备中主要起接通信号或断开信号的作用。由于模拟开关具有功耗低、速度快、无机械触点、体积小和使用寿命长等特点，因而，在自动控制系统和计算机中得到了广泛应用。

一、模拟开关的电路组成及工作原理

模拟开关电路由两个或非门、两个场效应管及一个非门组成，如图一所示。模拟开关的真值表见表一。

表一

E A B

1 0 0

1 1 1

0 0 高阻状态

0 1 高阻状态

模拟开关的工作原理如下：

当选通端Ｅ和输人端Ａ同为1时，则S2端为０，Ｓ1端为１，这时ＶＴ1导通，ＶＴ2截止，输出端Ｂ输出为１，Ａ=Ｂ，相当于输入端和输出端接通。

当选通Ｅ为0时，而输人端Ａ为０时，则S2端为1，S1端为０，这时ＶＴ1截止，VT2导通，输出端Ｂ为０，Ａ＝Ｂ，也相当于输人端和输出端接通。

当选通端Ｅ为０时，这时ＶＴ1和ＶＴ2均为截止状态，电路输出呈高阻状态。 从上面的分析可以看出，只有当选通端Ｅ为高电平时，模拟开关才会被接通，此时可从Ａ向Ｂ传送信息；当输人端Ａ为低电平时，模拟开关关闭，停止传送信息。

二、常用的ＣＭＯＳ模拟开关集成电路

根据电路的特性和集成度的不同，ＭＯＳ模拟开关集成电路可分为很多种类。现将常用的模拟开关集成电路的型号、名称及特性列入表二中。

表二 常用的模拟开关

类别 型号 名称 特点

模拟开关 CD4066 四双向模拟开关 四组独立开关，双向传输

多路模拟开关 CD4051 8选1模拟开关 电平位移，双向传输，地址选择

CD4052 双4选1模拟开关 电平位移，双向传输，地址选择

CD4053 三路2组双向模拟开关 电平位移，双向传输，地址选择
