真空开关原理

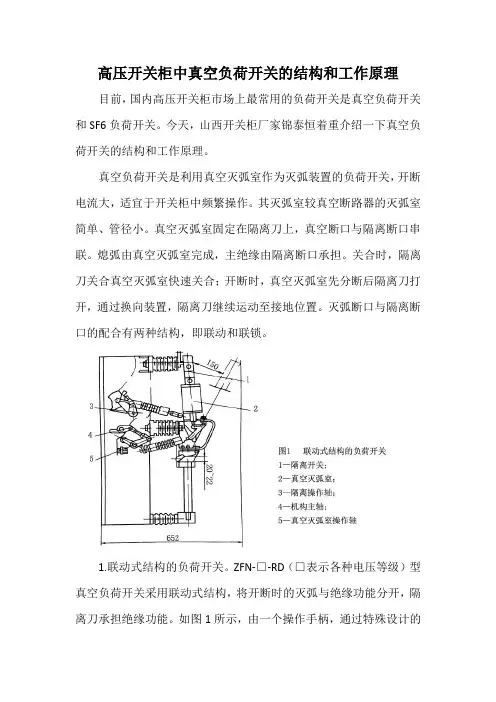

高压开关柜中真空负荷开关的结构和工作原理

目前，国内高压开关柜市场上最常用的负荷开关是真空负荷开关和SF6负荷开关。今天，山西开关柜厂家锦泰恒着重介绍一下真空负荷开关的结构和工作原理。

真空负荷开关是利用真空灭弧室作为灭弧装置的负荷开关，开断电流大，适宜于开关柜中频繁操作。其灭弧室较真空断路器的灭弧室简单、管径小。真空灭弧室固定在隔离刀上，真空断口与隔离断口串联。熄弧由真空灭弧室完成，主绝缘由隔离断口承担。关合时，隔离刀关合真空灭弧室快速关合；开断时，真空灭弧室先分断后隔离刀打开，通过换向装置，隔离刀继续运动至接地位置。灭弧断口与隔离断口的配合有两种结构，即联动和联锁。

1.联动式结构的负荷开关。ZFN-□-RD（□表示各种电压等级）型真空负荷开关采用联动式结构，将开断时的灭弧与绝缘功能分开，隔离刀承担绝缘功能。如图1所示，由一个操作手柄，通过特殊设计的传动系统同时操作真空灭弧室和串联的外隔离刀，以保证这两个端口按正常程序动作。为了减小负荷开关的高度，真空灭弧室2固定在了隔离刀1上。主轴4可操作隔离操作轴3和真空灭弧室操作轴5。合闸时，轴3带动隔离刀先合，真空灭弧室在过中弹簧的作用下后合；分闸时，真空灭弧室在过中弹簧的作用下快速分闸后，隔离刀接着分开。

2.联锁式结构的负荷开关。FZN21-12D系列户内式真空负荷开关采用联锁式结构，将真空灭弧室与隔离刀两功能单元通过机械连锁保证两元件按正常程序动作。其结构如图2所示，主要由隔离开关1、真空灭弧室2、接地开关4组成。其中，真空灭弧室由弹簧机构3操动。真空灭弧室既能关合、开断各种电流，又能承受绝缘实验电压。隔离开关只在真空开关检修时打开。隔离开关与接地开关用一个操作手柄联动操作，以保证两者之间的操动机构，整台真空负荷开关具有两个操作手柄，既可以电动，也可手动。弹簧机构采用了电动弹簧过中合闸、电磁线圈分闸。

该结构用于组合电器时，最大的特点是隔离开关与熔断器结合在一起，使组合电器的高度尺寸大大减小，同时，也使负荷开关与组合电器在外形和安装尺寸上一致，便于组合拼柜。

真空断路器工作原理

真空断路器是一种用于控制和保护电力系统的重要设备，它能够在电路中断时迅速切断电流，从而防止电路故障和火灾等事故的发生。真空断路器的工作原理是利用真空介质来隔离电路，从而实现快速断开和闭合电路的功能。本文将详细介绍真空断路器的工作原理，以便更好地理解和应用这一重要设备。

真空断路器是一种利用真空介质来隔离电路的开关设备。其主要部件包括真空开关管、操作机构、控制电路和外壳等。真空开关管是真空断路器的核心部件，它由两个电极和一个真空密封的腔室组成。当电流通过真空开关管时，电子会在电极之间跳跃，从而产生电弧。而真空腔室的存在可以有效地隔离电弧，从而实现快速断开电路的目的。操作机构用于控制真空开关管的开合动作，控制电路则用于监测电路状态并对其进行保护。

真空断路器的工作原理可以分为闭合和断开两个阶段。在闭合阶段，当操作机构收到闭合信号时，它会通过控制电路向真空开关管施加适当的电压和电流，从而使得电子在电极之间形成电弧。此时，真空腔室会迅速隔离电弧，使得电路闭合。而在断开阶段，当操作机构收到断开信号时，它会通过控制电路切断对真空开关管的电压和电流供应，从而使得电子在电极之间的电弧迅速熄灭。此时，真空腔室会再次隔离电弧，使得电路迅速断开。整个闭合和断开过程都非常迅速，可以在几毫秒内完成，从而保护电路和设备免受损坏。

真空断路器具有许多优点，其中最重要的是其快速断开和闭合电路的能力。由于真空断路器利用真空介质隔离电路，因此可以在非常短的时间内完成电路的断开和闭合动作，从而保护电路和设备免受损坏。此外，真空断路器还具有较高的耐压能力和耐热能力，可以在较高的电压和电流下正常工作。另外，真空断路器还具有较长的使用寿命和较低的维护成本，可以在恶劣的环境下正常工作，因此被广泛应用于电力系统中。

总之，真空断路器是一种利用真空介质来隔离电路的重要设备，其工作原理是利用真空开关管在闭合和断开阶段快速隔离电路，从而实现快速断开和闭合电路的功能。真空断路器具有快速断开和闭合电路的能力、较高的耐压能力和耐热能力、较长的使用寿命和较低的维护成本等优点，因此被广泛应用于电力系统中。希望本文能够帮助读者更好地理解和应用真空断路器，从而更好地保护电力系统的安全和稳定运行。

解真空断路器（开关）结构及灭弧原理，fc开关结构原理

1. 引言

1.1 概述

在现代电气系统中，断路器（开关）起着至关重要的作用。随着技术的进步和需求的增加，真空断路器（开关）在电力系统中得到了广泛的应用。本文将详细介绍解真空断路器（开关）的结构及其灭弧原理，并对FC开关的结构原理进行探讨。

1.2 文章结构

本文共分为五个部分来阐述解真空断路器（开关）和FC开关的相关内容。首先是引言部分，通过概述解真空断路器（开关）在电力系统中的重要性以及文章结构，为读者提供整体把握。接下来，第二部分将详细介绍解真空断路器（开关）的结构。第三部分将重点探讨真空断路器（开关）的灭弧原理。在第四部分中，我们将详细讨论FC开关的结构原理。最后，在结论部分总结全文内容，并简单评述了解真空断路器（开关）和FC开关等新兴技术在电力系统中的应用前景。

1.3 目的

本文旨在深入了解和掌握解真空断路器（开关）的结构及其灭弧原理，以及FC开关的结构原理。通过对各个部分的详细介绍和解析，读者可以对这两种开关的工作原理有一个更清晰的认识，并了解它们在电力系统中的应用范围和优势。同时，本文也希望为相关领域的研究人员提供参考和指导，促进该领域技术和设备的持续发展与创新。

2. 解真空断路器（开关）结构

2.1 真空断路器基本结构：

真空断路器是一种使用真空封闭的环境来切断电路的开关设备。它由许多重要组成部分构成，包括主触头、固定触头、支撑触头、动触头、指示器、断路器壳体等。其中，主触头和固定触头位于断路器的顶部，通过连接线与电源相连。

2.2 主要组成部分说明：

- 主触头：真空断路器中最重要的部分之一。其作用是在闭合状态下提供良好的电接触，并负责承受电流负荷。

- 固定触头：位于主触头上方，该部件保持稳定并起到固定主触头位置的作用。

- 支撑触头：位于主触头下方，支撑着主动触头，在进行开关操作时起到平衡作用。

真空断路器开关的工作原理

真空断路器开关是一种常用的电力设备，用于控制和保护电力系统。它主要由真空断路器主体、机械和电气操作机构以及辅助配套设备等部分组成。下面我将详细介绍真空断路器开关的工作原理。

首先，真空断路器是利用真空的绝缘性能来实现开断和合闸操作的。真空中几乎没有气体分子，因此其绝缘强度非常高。当真空断路器关闭时，断路器的触头通过触头间的小孔将电流引入真空室。真空室内的主回路包括主、动触头板、固定触头等部分。当电流通过时，电弧将被引起。此时，真空室内的电场将导致电子分离，形成电子云。这个电子云会削弱电弧的电流，使其逐渐扩散。

当电视通过真空断路器时，电弧将不断地表面。真空断路器的工作原理在于控制电弧的传输过程。电弧在传输过程中会经历三个阶段：开断阶段、传输阶段和灭弧阶段。

首先是开断阶段。当真空断路器触头分离时，触头间的电场会导致电子云的形成。这个电子云会将电弧围绕在触头之间的小孔内，从而阻止电弧的进一步延伸。

接着是传输阶段。在电弧传输过程中，电弧被分割成一个个电弧轴，这些电弧轴形成了一个个电弧驱动管。电弧驱动管中的电弧轴由强磁场控制，并向着外围移动。当电弧轴快速移动时，电弧沿着轴被引导出真空断路器的电流触头，从而实现电弧的传输。

最后是灭弧阶段。在电弧传输过程中，真空断路器通过添加上电阻，从而形成一个电阻电流。这个电阻电流会产生一个较大的磁场，与电弧的磁场相互作用，进一步压制电弧的扩散。此时，电弧会逐渐减弱，最终灭弧。

综上所述，真空断路器开关的工作原理可以概括为：通过利用真空的绝缘性能，形成高电压下的电子云，进而阻止电弧的形成和延伸；通过电弧分割和移动，将电弧控制在触头之间的小孔内；通过向电路添加电阻电流，产生磁场与电弧磁场相互作用，进一步压制电弧的能量，最终实现灭弧。

真空断路器开关由于具有高断电能力、长寿命、低维护成本等优点，在电力系统中广泛应用。
