等电位工作原理

- 1 - 等电位的作用跟工作原理

等电位技术是一种在电化学分析中广泛使用的技术，它通过控制电极电位，使电极表面上的化学反应达到平衡，从而实现分析物的检测。本文将介绍等电位技术的作用和工作原理。

一、等电位技术的作用

等电位技术的作用是通过控制电极电位，使电极表面上的化学反应达到平衡。在电化学分析中，通常使用三种电极：工作电极、参比电极和计量电极。其中，工作电极是用于检测分析物的电极，参比电极是用于保持电极电位不变的电极，而计量电极是用于测量电位的电极。

在等电位技术中，参比电极被设置在和工作电极相同的电解质中，以保持电极电位不变。一旦参比电极和工作电极的电位相等，电极表面上的化学反应就会达到平衡。此时，可以通过计量电极测量电极电位，从而确定分析物的浓度。

等电位技术的作用是使电极表面上的化学反应达到平衡，从而实现分析物的检测。由于等电位技术可以控制电极电位，因此可以在不同的电极电位下测量分析物的浓度。此外，等电位技术还可以用于控制电极表面的化学反应，从而实现电极表面的修饰和功能化。

二、等电位技术的工作原理

等电位技术的工作原理是基于电极电位和电极表面上的化学反应之间的关系。在等电位技术中，参比电极被设置在和工作电极相同的电解质中，以保持电极电位不变。一旦参比电极和工作电极的电位 - 2 - 相等，电极表面上的化学反应就会达到平衡。

电极电位是电极表面上的化学反应的重要参数。电极电位越高，电极表面上的氧化反应就越容易发生；电极电位越低，电极表面上的还原反应就越容易发生。在等电位技术中，通过控制电极电位，可以使电极表面上的化学反应达到平衡，从而实现分析物的检测。

等电位技术的实现需要使用电化学工作站。电化学工作站通常由电位计、参比电极、工作电极和计量电极组成。在等电位技术中，参比电极被设置在和工作电极相同的电解质中，以保持电极电位不变。工作电极用于检测分析物，计量电极用于测量电极电位。通过控制电极电位，可以使电极表面上的化学反应达到平衡，从而实现分析物的检测。

局部等电位及总等电位的详细论述

接地极采用自然接地与人工接地相结合方式，自然接地体采用承台桩内钢筋与承台邦扎钢筋可靠焊接，承台钢筋与圈梁不少于两根水平主钢筋焊接，两根水平主钢筋应通长可靠焊接，不允许有搭接现象。利用设计规定的柱筋或钢构立柱作引下线与屋面避雷带相连。在每个引下线与圈梁两根水平主筋可靠焊接，再在其交接处用40*4镀锌扁钢作外引线与人工接地体相连。人工接地由两部分组成，一部分为人工接地极，第二部分由水平均压连接带组成（也有散流作用）。人工接地极采用L50*50*5=2500mm镀锌角钢按设计指定位置垂直埋设，水平均压连接带采用40*4镀锌扁钢连接，并于人工接地极及引出线可靠焊接，焊接处应作防腐处理。埋设深度不少于800mm。出墙距离1500mm左右。水平人工体过建筑物通道时，埋设深度不少于1米，且必须采用沥青绝缘覆盖，厚度50-80mm，宽度不少于2米。

厂房内等电位的设置：在电源总进线箱的位置就近距地500mm设置总等电位端子板箱，首先等电位总端子板箱应该接近其中一个防雷引下线，本工程做法是就近防雷引出线与地梁钢筋可靠焊接端再焊接40*4镀锌扁钢到等电位总端子板箱，焊接处需防腐处理。在所有工程中做的局部等电位及设备、管道、其他金属导电外壳的接地保护并不能代替总等电位连接保护。其原理很简单，就是一般的接地保护目的是与大地取得相近的电位，就是说一般小的电流由于做了接地保护能及时将电流分走，由于人体自身存在阻值与金属导体的阻值比例相差悬殊，人体接触带电流的部位，从人体的分出去与从导体分出去的电路恰好与人体阻值与导体阻值成反比。平常我们在单相三线制或三相五线制（四线）中说的零线不带电，可以理解为在同一电压水平下，人体最危险的接触方式（就是在这种接触下人体阻值最小），流经人体的电流与流经导体的电流与该状况下人体电阻与导体阻值的比值成反比，经过导体分流，流过人体的电流远远低于人体安全电流（30mA）。人最危险触电方式（即人体再没有任何保护的情况下直接与两个导电体接触）人体阻值为1000欧左右。（这是指人体皮肤干燥的情况下，且由于每个人皮肤不一样阻值差异很大，这是一个统计平均经验值）。人体通过胶鞋或绝缘体与大地接触电阻可达几十兆欧。示意图如下：

等电位极其作用

等电位就是，在一个带电线路中如果选定两个测试点，测得它们之间没有电压即没有电位差，则我们就认定这两个测试点是等电位的，它们之间也是没有阻值的 .

建筑中的等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体同导体连接起来以达到减少电位差称为等电位联结。等电位联结有总等电位联结、局部等电位联结和辅助等电位联结。

总等电位联结（MEB）：总等电位联结作用于全建筑物，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。它应通过进线配电箱近旁的接地母排（总等电位联结端子板）将下列可导电部分互相连通：

——进线配电箱的PE（PEN）母排；

——建筑物金属结构；

——如果设置有人工接地，也包括其接地极引线。

住宅楼做总等电位联结后，可防止TN系统电源线路中的PE和PEN线传导引入故障电压导致电击事故，同时可减少电位差、电弧、电火花发生的机率，避免接地故障引起的电气火灾事故和人身电击事故；同时也是防雷安全所必需。因此，在建筑物的每一电源进线处，一般设有总等电位联结端子板，由总等电位联结端子板与进入建筑物的金属管道和金属结构构件进行连接。

辅助等电位联结（SEB）：在导电部分间，用导线直接连通，使其电位相等或相近，称作辅助等电位联结。

局部等电位联结（LEB）：在一局部场所范围内将各可导电部分连通，称作局部等电位联结。它可通过局部等电位联结端子板将下列部分互相连通：

——PE母线或PE干线；

等电位的作用

等电位联结就是将建筑物内部和建筑物本身的所有的大金属构件全部用母排或导线进行电气连接，使整个建筑物的正常非带电导体处于电气连通状态。

等电位联结主要是各种保护作用：

1.雷击保护IEC标准中指出，等电位连接是内部防雷措施的一部分。当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构架节点上的电位差可能达到10kV量级，危险极大。但等电位联结将本层柱内主筋、建筑物的金属构架、金属装置、电气装置、电信装置等连接起来，形成一个等电位连接网络，可防止直击雷、感应雷、或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏。

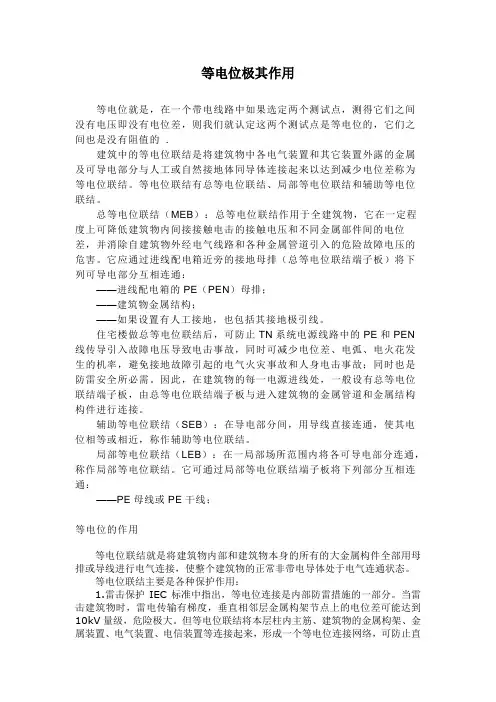

等电位极其作用

等电位就是，在一个带电线路中如果选定两个测试点，测得它们之间没有电压即没有电位差，则我们就认定这两个测试点是等电位的，它们之间也是没有阻值的 .

建筑中的等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体同导体连接起来以达到减少电位差称为等电位联结。等电位联结有总等电位联结、局部等电位联结和辅助等电位联结。

总等电位联结（MEB）：总等电位联结作用于全建筑物，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。它应通过进线配电箱近旁的接地母排（总等电位联结端子板）将下列可导电部分互相连通：

——进线配电箱的PE（PEN）母排；

——公用设施的金属管道，如上、下水、热力、燃气等管道；

——建筑物金属结构；

——如果设置有人工接地，也包括其接地极引线。

住宅楼做总等电位联结后，可防止TN系统电源线路中的PE和PEN线传导引入故障电压导致电击事故，同时可减少电位差、电弧、电火花发生的机率，避免接地故障引起的电气火灾事故和人身电击事故；同时也是防雷安全所必需。因此，在建筑物的每一电源进线处，一般设有总等电位联结端子板，由总等电位联结端子板与进入建筑物的金属管道和金属结构构件进行连接。

辅助等电位联结（SEB）：在导电部分间，用导线直接连通，使其电位相等或相近，称作辅助等电位联结。

局部等电位联结（LEB）：在一局部场所范围内将各可导电部分连通，称作局部等电位联结。它可通过局部等电位联结端子板将下列部分互相连通：

——PE母线或PE干线；

——公用设施的金属管道；

——建筑物金属结构；

等电位的作用

等电位联结就是将建筑物内部和建筑物本身的所有的大金属构件全部用母排或导线进行电气连接，使整个建筑物的正常非带电导体处于电气连通状态。
