等电位的作用跟工作原理

等电位的符号

一、等电位的概念

等电位是指在一个电场中，各点之间电位相等的状态。在等电位的情况下，电场中任意两点之间的电势差为零。这种状态下，电场中的电荷不会受到电场力的作用而发生运动。等电位是电场中的一个重要概念，对于理解电场的性质和应用具有重要意义。

二、等电位线的形状和性质

等电位线是类似于地图上等高线的曲线，表示在同一电势值上的点的集合。在电场中，等电位线的形状和性质与电场的分布密切相关。以下是关于等电位线的几个重要性质：

1. 等电位线垂直于电场线

在正常情况下，等电位线与电场线相交形成直角。这是因为等电位线代表不同的电势值，而电场线代表电场的方向。在电场中，电势值变化最快的方向就是电场线的方向，因此等电位线和电场线相交形成直角。

2. 等电位线间距表示电场强度大小

在电场中，等电位线的间距越密集，表示单位长度上的电势变化越大，电场强度越大。反之，间距越大，表示电势变化越小，电场强度越小。

3. 等电位线不会相交

电场中的等电位线不存在交叉的情况，因为相交表示在同一空间点上存在不同的电势值，与等电位线的定义相矛盾。

4. 等电位线从正电荷指向负电荷

在电场中，正电荷和负电荷之间存在电势差，因此等电位线从正电荷指向负电荷。这是因为电势的定义是正电荷从无穷远处到该点所受的净作功，因此正电荷所在的位置的电势值较高。 三、等电位的应用

等电位在电场研究和电场应用中具有重要的应用价值。以下是一些等电位的应用场景：

1. 静电屏蔽

等电位在静电屏蔽中起到重要作用。静电屏蔽是指利用金属导体等电位特性，将静电荷分布均匀分散到金属导体表面，从而减少静电场对外部环境的干扰。在静电屏蔽中，金属导体的外表面形成了一个等电位面，能够将外部电荷引导到地或其他地方，从而保护内部的设备或人员。

2. 场强分析

等电位线可以用于分析电场的场强分布。通过绘制等电位线，可以直观地表示出电场在空间的分布情况。根据等电位线的形状和间距可以推断出电场的强弱。这对于电场的理论研究和电场的应用具有重要意义。

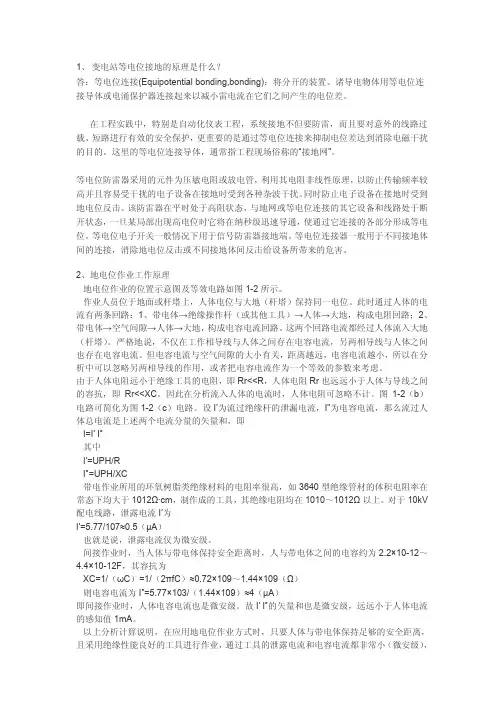

1、 变电站等电位接地的原理是什么？ 答：等电位连接(Equipotential bonding,bonding)：将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。 在工程实践中，特别是自动化仪表工程，系统接地不但要防雷，而且要对意外的线路过载、短路进行有效的安全保护，更重要的是通过等电位连接来抑制电位差达到消除电磁干扰的目的。这里的等电位连接导体，通常指工程现场俗称的“接地网”。 等电位防雷器采用的元件为压敏电阻或放电管，利用其电阻非线性原理，以防止传输频率较高并且容易受干扰的电子设备在接地时受到各种杂波干扰。同时防止电子设备在接地时受到地电位反击。该防雷器在平时处于高阻状态，与地网或等电位连接的其它设备和线路处于断开状态，一旦某局部出现高电位时它将在纳秒级迅速导通，使通过它连接的各部分形成等电位。等电位电子开关一般情况下用于信号防雷器接地端。等电位连接器一般用于不同接地体间的连接，消除地电位反击或不同接地体间反击给设备所带来的危害。 2、地电位作业工作原理 地电位作业的位置示意图及等效电路如图1-2所示。 作业人员位于地面或杆塔上，人体电位与大地（杆塔）保持同一电位。此时通过人体的电流有两条回路：1、带电体→绝缘操作杆（或其他工具）→人体→大地，构成电阻回路；2、带电体→空气间隙→人体→大地，构成电容电流回路。这两个回路电流都经过人体流入大地（杆塔）。严格地说，不仅在工作相导线与人体之间存在电容电流，另两相导线与人体之间也存在电容电流。但电容电流与空气间隙的大小有关，距离越远，电容电流越小，所以在分析中可以忽略另两相导线的作用，或者把电容电流作为一个等效的参数来考虑。 由于人体电阻远小于绝缘工具的电阻，即Rr<

这样小的电流对人体毫无影响。因此，足以保证作业人员的安全。 但是必须指出的是，绝缘工具的性能直接关系到作业人员的安全，如果绝缘工具表面脏污，或者内外表面受潮，泄露电流将急剧增加。当增加到人体的感知电流以上时，就会出现麻电甚至触电事故。因此在使用时应保持工具表面干燥清洁，并注意妥当保管防止受潮。 3、中间电位工作原理 中间电位作业的位置示意图及等效电路如图1-3所示。 当作业人员站在绝缘梯上或绝缘平台上，用绝缘杆进行的作业即属中间电位作业，此时人体电位是低于导电体电位、高于地电位的某一悬浮的中间电位。 采用中间电位法作业时，人体与导线之间构成一个电容C1，人体与地（杆塔）之间构成另一个电容C2，绝缘杆的电阻为R1，绝缘平台的绝缘电阻为R2。 作业人员通过两部分绝缘体分别与接地体和带电体隔开，这两部分绝缘体共同起着限制流经人体电流的作用，同时组合空气间隙防止带电体通过人体对接地体发生放电。组合间隙由两段空气间隙组成。 一般来说，只要绝缘操作工具和绝缘平台的绝缘水平满足规定，由C1和C2组成的绝缘体即可将泄露电流限制到微安级水平。只要两段空气间隙达到规定的作业间隙，由C1和C2组成的电容回路也可将通过人体的电容电流限制到微安级水平。 需要指出的是，在采用中间电位法作业时，带电体对地电压由组合间隙共同承受，人体电位是一悬浮电位，与带电体和接地体是有电位差的，在作业过程中： （1）地面作业人员是不允许直接用手向中间电位作业人员传递物品的。这是因为：①若直接接触或传递金属工具，由于二者之间的电位差，将可能出现静电电击现象；②若地面作业人员直接接触中间电位人员，相当于短接了绝缘平台，是绝缘平台的电阻R2和人与地之间的电容C2趋于零，不仅可能使泄露电流急剧增大，而且因组合间隙变为单间隙，有可能发生空气间隙击穿，导致作业人员电击伤亡。 （2）当系统电压较高时，空间场强较高，中间电位作业人员应穿屏蔽服，避免因场强过大引起人的不适感。但在配电线路带电作业中，由于空间场强低，且配电系统电力设备密集，空间作业间隙小，作业人员不允许穿屏蔽服，而应穿绝缘服进行作业。 （3）绝缘平台和绝缘杆应定期检验，保持良好的绝缘性能，其有效绝缘长度应满足相应电压等级规定的要求，其组合间隙一般应比相应电压等级的单间隙大20左右。

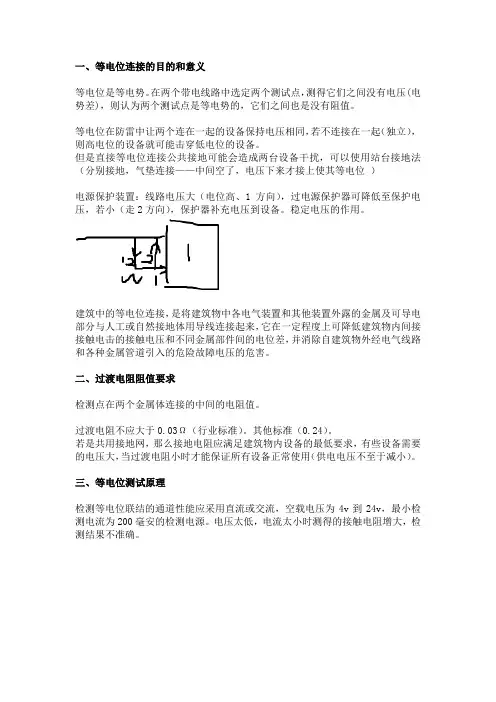

一、等电位连接的目的和意义

等电位是等电势。在两个带电线路中选定两个测试点，测得它们之间没有电压(电势差)，则认为两个测试点是等电势的，它们之间也是没有阻值。

等电位在防雷中让两个连在一起的设备保持电压相同，若不连接在一起（独立），则高电位的设备就可能击穿低电位的设备。

但是直接等电位连接公共接地可能会造成两台设备干扰，可以使用站台接地法（分别接地，气垫连接——中间空了，电压下来才接上使其等电位 ）

电源保护装置：线路电压大（电位高、1方向），过电源保护器可降低至保护电压，若小（走2方向），保护器补充电压到设备。稳定电压的作用。

建筑中的等电位连接，是将建筑物中各电气装置和其他装置外露的金属及可导电部分与人工或自然接地体用导线连接起来，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。

二、过渡电阻阻值要求

检测点在两个金属体连接的中间的电阻值。

过渡电阻不应大于0.03Ω（行业标准）。其他标准（0.24）。

若是共用接地网，那么接地电阻应满足建筑物内设备的最低要求，有些设备需要的电压大，当过渡电阻小时才能保证所有设备正常使用（供电电压不至于减小）。

三、等电位测试原理

检测等电位联结的通道性能应采用直流或交流，空载电压为4v到24v，最小检测电流为200毫安的检测电源。电压太低，电流太小时测得的接触电阻增大，检测结果不准确。

等电位连接方式

设备信号频率<300khz（千赫兹）以下的：s型连接，连接到一点上。

设备信号频率达到mhz（兆赫兹）：m型连接。

连接目的是减少耦合影响。耦合是指两个或两个以上的电路元件或电网络的输入与输出之间存在紧密配合与相互影响。

等电位 产生电压差的原因 概述及解释说明

1. 引言

1.1 概述

等电位是指在同一物体或系统中，各点之间的电势相等的状态。这意味着不同位置上的电荷分布和电场强度都是相同的。然而，在实际情况下，我们经常会遇到产生电压差的现象。本文将探讨产生电压差的原因以及对这一现象进行解释说明。

1.2 文章结构

本文分为五个主要部分：引言、等电位的概念、产生电压差的原因、电压差的解释说明和结论。首先，我们将介绍等电位的定义和特点，以及它在各个领域中的应用和重要性。随后，我们将深入探讨导致产生电压差的三个主要原因，即化学反应导致电荷分布不均衡、外部环境变化引起离子迁移以及材料特性导致内部电场形成与分布不均匀。接下来，我们将详细解释库仑力和电场作用原理，并探讨离子扩散和迁移速率对于产生电压差的影响。最后，我们将分析材料类型与结构对电压差大小的影响，并对本文进行总结，得出主要观点和结论，并展望未来的研究和应用方向。

1.3 目的

本文的目的是通过概述和解释说明等电位产生电压差的原因，增进我们对这一现象的理解。同时，我们希望能够揭示电压差对于材料和系统性能的重要性，为未来研究提供新的思路和方向。通过对等电位与电压差之间关系的深入探讨，我们将为读者提供一份全面而又详实的参考资料。

2. 等电位的概念:

2.1 定义和特点：

等电位是指在空间中电势相等的各个点或者区域。简而言之，等电位是指具有相同电势值的位置。当物体上存在均匀的分布正或负电荷时，这些带电物体周围的区域就会形成一个等电位区，即该区域内的所有点都具有相同的电势。等电位可以通过将它们连接起来形成等势线。

在一个封闭系统中，如果没有外力干扰，那么在达到稳定状态时会使各个位置间的绝对电势差为0，并且存在无数个与物体表面垂直并纵向分布的等势线。

2.2 等电位的应用领域：

* 电场分布研究：通过测量不同位置上物体表面的电势差，可以推导出物体周围的电场分布情况。

* 介质性质研究：材料表面形成了较为规则、均匀和相互平行排列的等势线时，可以揭示材料自身特性、结构以及组织态势。
