织物结构与设计知识点

1 南通职业大学《织物结构与设计》课程标准

适用专业：现代纺织技术及纺织类专业 总 学 时：74

制定人：靳贺玲 审核人：秦姝 时间：2009年11月

一、课程性质

《织物结构与设计》课程是现代纺织技术专业的一门主干专业课，该课程主要培养学生利用所学知识进行纺织产品开发和纺织产品设计的能力，通过该门课程的学习，再结合实践技能的训练，学生不仅可以对来样进行分析，可以根据来样进行仿样设计，还可以根据所学知识和当前流行趋势进行创新设计。毕业后，学生可以作为纺织产品开发员和工艺员，在纺织企业从事纺织产品的开发和纺织产品的工艺设计与管理，该门课程可以培养学生良好的职业能力，对学生职业能力的培养和职业素养养成起主要支撑作用。

通过课堂教学、织物分析实验、习题练习及织物试织等，使学生做到：

1．掌握织物结构方面的知识，能分析织物样品；

2．学会织物设计的原则和方法，能拟订织物组织规格和织物上机的有关项目。

二、课程定位

《织物结构与设计》课程对应的岗位群主要是工艺设计、质量检测和产品开发，具体有面料分析员、面料设计员、纺织面料质量检验员、纺织面料质量分析控制员（生产管理人员）、市场营销和外贸工作的人员（销售员、跟单员）等，以工作任务为导向，设定该课程的教学内容和技能训练。其中面料分析员对应来样分析技能、面料设计员对应小样设计技能，销售员、跟单员对应面料质量检验技能，生产管理人员对应面料检验和质量控制等技能。根据不同工作需求对学生进行不同模块的理论教学和单项训练或综合技能训练。 2 现代纺织技术专业的专业课程主要有《纺织材料学》、《织物结构与设计》、《现代机织技术》、《现代纺纱技术》、《棉纺织工厂设计》、《织物CAD》和《织物打样》等，该专业课程体系要求突出实用性和针对性；强化岗位工作综合能力；注重先进技术的应用能力和创新能力，从而形成综合素质教育体系。

《织物结构与设计》考试卷（04级）

- 1 - 《织物结构设计 》期末考试卷 （A）

一、名词解释〖每小题3分，共计15分〗

1、织物组织：在织物中经、纬相互浮沉交织的规律，称为织物组织。

2、平均浮长：组织循环数与纱线在组织循环内的交错次数的比称为平均浮长。

3、经向飞数：沿经纱方向数的相邻两根经纱上相应两个组织点间相距的组织点数，称为经向飞数，用Sj表示。

4、总紧度：织物中经纬纱的总覆盖面积与织物全部面积之比。

5、屈曲波高：经、纬纱屈曲的波峰与波谷的横截面中心之间的垂直距离称为该系统纱线的屈曲波高。

二、简答题 〖共计20分〗

1、简述顺穿法的优点和缺点。（5分）

答：顺穿法的优点：操作简便，不宜出错。

顺穿法的缺点：① 经纱循环数大时，综框数增加，会造成上机困难。② 经纱密度过大，综框数又少，则在开口时经纱与综丝严重摩擦，易造成断头或开口不清。

2、简述绉组织产生绉效应的形成原理。（5分）

答：在一个组织循环内，经、纬纱的浮长长短不一，又沿不同方向交错配置。浮线较长的组织点，经、纬纱之间结构较松；而浮线短的组织点，经、纬纱之间结构较紧。结构较松的长浮线分布在结构较紧的短浮线之间，较松的组织点就在较紧的组织点间微微凸起，形成细小的颗粒状。细小的颗粒均匀分布在织物表面形成绉效应。

3、保证管状组织折幅处组织连续的两个必要条件是什么？（5分）

答：① 纬向飞数Sw为常数；② 总经根数mj = RjZ±Sw是保证管状组织折幅处组织连续的两个必要条件。

4、表里两层连接的方式不同，可以获得哪几种双层织物？（5分）

答：① 连接上、下层两侧，构成管状织物；

② 连接上、下层一侧，构成双幅或多幅织物；

③ 在管状和双幅织物的基础上，加部分单层织物，可以构成袋织物；

④ 根据配色花纹的图案，使表里两层相互交换，构成表里换层织物；

⑤ 用不同的接结方法，使两层织物紧密地连接在一起，构成表里接结织物。

织物结构与设计期末考试

1.什么是上机图？它包括几个部分？各表示的意义是什么？

上机图是表示织物上机织造工艺条件的图解。上机图是由组织图，穿综图，穿筘图，纹板图四个部分排列成一定的位置组成。

组织图：经纬纱的交织规律。

穿综图：组织图中各根经纱穿入各页综片顺序的图解。

穿筘图：经纱在筘片间的穿法。

纹板图：控制综框运动规律的图解。

2.穿综的原则是什么？主要的穿综方法有哪些？分别适用于那些组织？

穿综的原则：把浮沉交织规律相同的经纱一半穿入统一综片中，也可穿入不同综页（列）中，而不同交织过来的经纱必须分穿在不同的综页（列）内。穿综图至少画一个穿综循环。

顺穿法：密度较小的简单的组织和某些小花纹组织。

飞穿法：织物密度较大二经纱循环较小。

照图穿法（省综穿法）：织物的组织循环大或组织比较复杂，但织物中有部分经纱的浮沉规律相同。

间断穿法：由两种或两种以上的组织并合组成的条子或格子花纹的织物。

分区穿法：织物包含两个或两个以上组织或用不同性质的经纱织造时。

3.如何确定穿筘图的每筘齿穿入数？

每筘筘穿入的纱线根数称揉入数。确定穿筘入数的原则是既要保证织造的正常进行，又要考虑对织物外观与质量的影响，一般情况下以少为宜，影响因素如下：

1经纱的线密度：经纱线密度增大筘穿入数减少。

2经纱的密度：经纱密度增大，筘穿入数增加。

3组织结构：筘穿入数一般等于织物组织循环经纱数或其约数（或倍数）。

4花式穿筘：利用筘穿入数的变化可设计出别致新颖的条形织物，如在同一筘幅采用两种以上的穿筘入数，或者空出若干筘齿，使织物经密发生变化形成新颖的纵条纹织物。

透孔组织筘穿入数为一束经纱数，重经组织双层组织毛巾组织起绒组织的筘穿入数，一半为经纱排列比之和或其倍数，当经纱排列比之和数值较大时可为其约数。对于纱罗组织统一绞组中的绞经与地经必须在同一筘齿中，对于缎条手帕，在同一筘幅中筘穿入数可以不同，如平纹处采用2穿入，缎纹处采用4穿入。

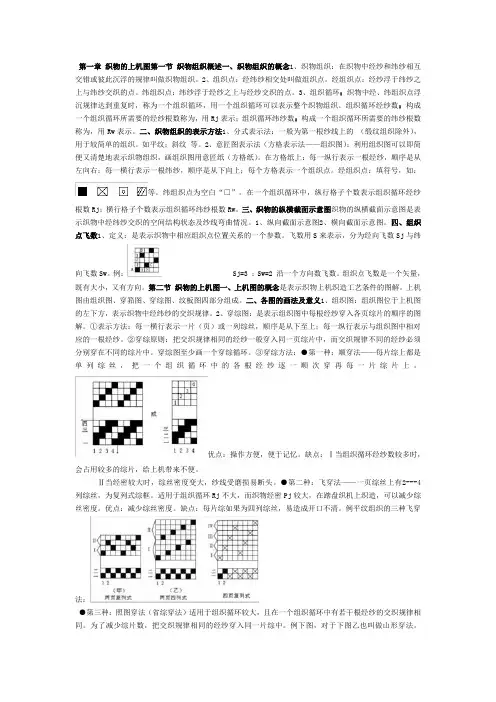

第一章 织物的上机图第一节 织物组织概述一、织物组织的概念1、织物组织：在织物中经纱和纬纱相互交错或彼此沉浮的规律叫做织物组织。2、组织点：经纬纱相交处叫做组织点。经组织点：经纱浮于纬纱之上与纬纱交织的点。纬组织点：纬纱浮于经纱之上与经纱交织的点。3、组织循环：织物中经、纬组织点浮沉规律达到重复时，称为一个组织循环，用一个组织循环可以表示整个织物组织。组织循环经纱数：构成一个组织循环所需要的经纱根数称为，用Rj表示；组织循环纬纱数：构成一个组织循环所需要的纬纱根数称为，用Rw表示。二、织物组织的表示方法1、分式表示法：一般为第一根纱线上的 （缎纹组织除外），用于较简单的组织。如平纹；斜纹 等。2、意匠图表示法（方格表示法——组织图）：利用组织图可以即简便又清楚地表示织物组织，画组织图用意匠纸（方格纸）。在方格纸上：每一纵行表示一根经纱，顺序是从左向右；每一横行表示一根纬纱，顺序是从下向上；每个方格表示一个组织点。经组织点：填符号，如：

等。纬组织点为空白“□”。在一个组织循环中，纵行格子个数表示组织循环经纱根数Rj；横行格子个数表示组织循环纬纱根数Rw。三、织物的纵横截面示意图织物的纵横截面示意图是表示织物中经纬纱交织的空间结构状态及纱线弯曲情况。1、纵向截面示意图2、横向截面示意图。四、组织点飞数1、定义：是表示织物中相应组织点位置关系的一个参数。飞数用S来表示，分为经向飞数Sj与纬向飞数Sw。例： Sj=3 ；Sw=2 沿一个方向数飞数。组织点飞数是一个矢量，既有大小，又有方向。第二节 织物的上机图一、上机图的概念是表示织物上机织造工艺条件的图解。上机图由组织图、穿筘图、穿综图、纹板图四部分组成。二、各图的画法及意义1、组织图：组织图位于上机图的左下方，表示织物中经纬纱的交织规律。2、穿综图：是表示组织图中每根经纱穿入各页综片的顺序的图解。①表示方法：每一横行表示一片（页）或一列综丝，顺序是从下至上；每一纵行表示与组织图中相对应的一根经纱。②穿综原则：把交织规律相同的经纱一般穿入同一页综片中，而交织规律不同的经纱必须分别穿在不同的综片中。穿综图至少画一个穿综循环。③穿综方法：●第一种：顺穿法——每片综上都是单列综丝，把一个组织循环中的各根经纱逐一顺次穿再每一片综片上。优点：操作方便，便于记忆。缺点：Ⅰ当组织循环经纱数较多时，会占用较多的综片，给上机带来不便。
