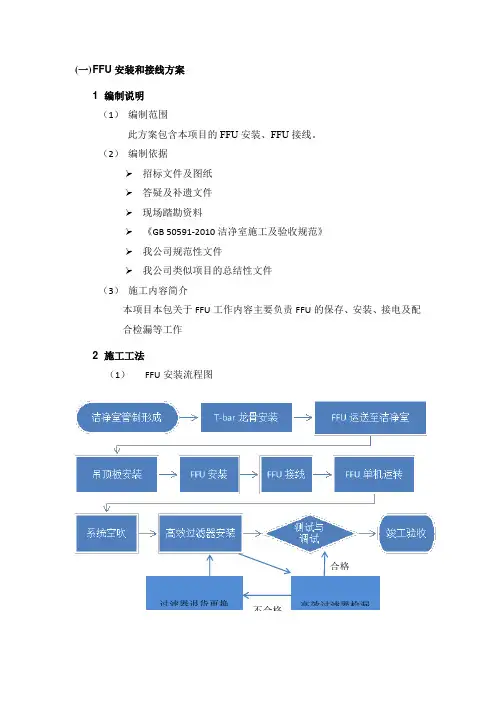

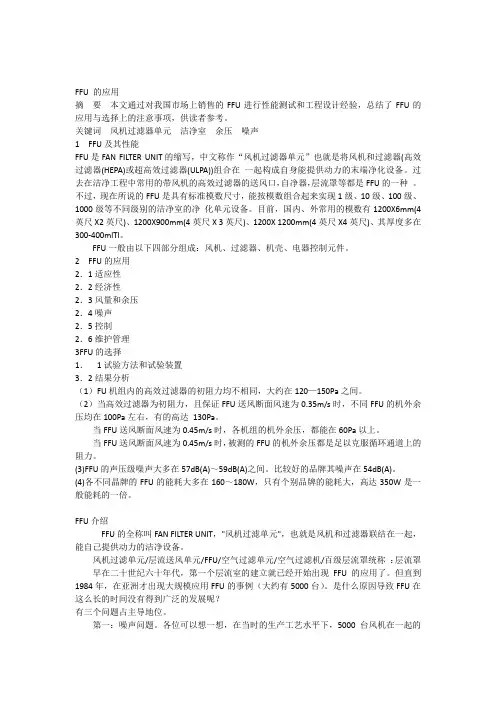

一、安装的条件、环境及安装人员的服饰要求
1、安装时洁净室内必须已经密闭，新风空调送洁净风需3天左右，且室内保持清洁，无粉尘，所有龙骨已经安装并调平。
2、安装人员须配备洁净衣、洁净手套以防止人为的污染 FFU箱体及过滤器。
3、建议每组安装人员数量为6人。
二、FFU箱体与高效过滤器的安装
由于高效过滤器使用超细玻璃纤维滤纸，滤料容易折断损坏而造成泄漏。故搬运，拆包装，安装过程中不得摔倒或碰撞过滤器，严禁作业人员手指或其他物体接触过滤器滤料。(参考)
FFU箱体与高效过滤器整体安装步骤：
步骤1：先在平整，宽敞的场地上铺上塑料薄膜，然后将FFU箱体竖立在塑料薄膜上（没有CLIP的一面向下），并将FFU两侧的6个CLIP的固定螺丝拧松。如下图所示：
步骤2：将高效过滤器紧贴着FFU箱体放好。由于过滤器边框内的滤芯是非常脆弱、易损的。故安装只能握紧其边框，轻拿轻放，不能接触其内部的滤芯，坚决避免碰撞滤芯。安装过滤器时要注意方向，使其出风面朝外即使过滤器边框标识的箭头向外（箭头的方向就是过滤器的出风的方向）。如下图所示：
步骤3：然后将CLIP 勾住高效过滤器的凹槽，并逐一安装固定，安装完毕，检查FFU 箱体与过滤器结合是否均匀，紧密。如下图所示：
FFU箱体与高效过滤器整体与龙骨之间的安装步骤：
步骤1：首先将FFU龙骨上的龙骨蝴蝶片取下。如下图所示：
步骤2：将FFU整体放在升降机上，并调节升降机位置，使升降机上FFU整体处于FFU龙骨中心位置；使用升降机慢慢将FFU整体升至FFU龙骨正上方。如下图所示：
步骤 3：将蝴蝶片安装回FFU龙骨上，如下图所示：
步骤 4：使用升降机慢慢将FFU整体放至蝴蝶片上，如下图所示：
步骤 5：移走升降机，完成FFU箱体及高效过滤器的安装，如下图所示：
步骤 6：安装完毕后，检查FFU整体与龙骨结合是否均匀，紧密。并进行接线。
接线注意事项
细节要求分强电和弱电两方面：
1.强电方面
FFU电气连接接口如下图：
每台FFU的强电连接按以下步骤：
在以上图中，红色，黄色，蓝色电源线分别为单相220V交流电源的火线，地线，零线。
步骤1～3为输入电源，步骤4～6为输出电源，输出电源用于连接到下一台FFU，作为下一台FFU的输入电源。通过这样的串接，可以将数台FFU的电源连接在一起。每台FFU的最大电流为1.5A，建议每一串电源线串接10台FFU，最后，第一台FFU可以选用16A的插头和插座接入强电桥架。
2.弱电方面
FFU之间用网络线连接。
网络线要求AMP六类或超六类屏蔽网线，水晶头为AMP屏蔽水晶头。如下图：
在以上图中，红色，黄色，蓝色电源线分别为单相220V交流电源的火线，地线，零线。
步骤1～3为输入电源，步骤4～6为输出电源，输出电源用于连接到下一台FFU，作为下一台FFU的输入电源。通过这样的串接，可以将数台FFU的电源连接在一起。每台FFU的最大电流为1.5A，建议每一串电源线串接10台FFU，最后，第一台FFU可以选用16A的插头和插座接入强电桥架。
2.弱电方面 FFU之间用网络线连接。
网络线要求AMP六类或超六类屏蔽网线，水晶头为AMP屏蔽水晶头。如下图：
网络线的压制顺序由左到右为，桔白，桔，蓝白，蓝，绿白，绿，褐白，褐。如下图：
压制网线时请注意要将网线中的铝薄与水晶头的金属部分充分接触，以达到屏蔽效果。如下如图：
网线压制完毕后可以进行FFU的网络连接。
在FFU的电气连接图中有两个网络接口，分别为 NET1，NET2，都可以用于FFU的互相连接，不分输入和输出。将压制好的网线直接插入接口中即可。如下图。
单个FFU的编号为Gxxx－Fxx,其中“G”代表该FFU所属的组，“F”代表该FFU在所属组中的编号，如“G147－F31”代表该台FFU是第147组的第31台。FFU的连接以组为单位，每组的数量最大不超过31台（可以少于31台），网络线从该组的第一台通过两个NET接口逐个连接到最后一台。然后将第一台FFU通过一根较长的网络线连接到控制室的网关上，即可完成一个组的连接。整个项目中有若干个组，具体数量可以参考FFU的布置图。 安装过程中的注意事项
每个组必须是单独的一路网络线，组和组之间不能够混接，每组的最后一台FFU不能连接到其他组中。
强电连接为了连接牢固，需要选用单芯1.5平方毫米的铜线，如下图：
电线插入连接端子后不能有裸露部分。
安装电线和网线时不能使蛮力。
强电线路和弱电线路在走线时需要尽量避免平行走线。以减少干扰。安装完毕后如下图：
以上为安装线路的一些细节要求和建议。
安装FFU箱体与高效过滤器所需要的工具：
塑料薄膜（保护FFU箱体用），升降机，十字螺丝刀，博士电动工具，梯子，网线钳，剥线钳，防护工具等。
总结：轻拿轻放（过滤器）；注意方向（过滤器、箱体的把手）。
