FFU安装和接线方案

洁净室FFU施工工艺

洁净室洁净度等级划分有：十级、百级、千级、万级、十万级、三十万级等静态。百级洁净室运用行业居多为LED电子与制药等行业。今天重点介绍一下百级洁净室FFU施工工艺。

◎

洁净室房间的维护结构一般为金属壁板制作,一般建成后，布局不能随意改动，但由于生产工艺的不断更新，使得原有的洁净室厂房洁净度布局不能满足新工艺的需求，导致洁净室洁净厂房由于产品换代而需要频繁改动,大量浪费财力、物力。如果通过增减FFU净化单元数量的方法，就可以局部调整房间的洁净度布局，用以满足工艺的改动，而且FFU净化单元自带动力、风口、灯具，从而可以节省大量的投资。这对于通常集中送风的净化系统来说几乎是不可能达到同样效果的。

FFU作为高洁净空气净化设备，广泛应用于十级、百级洁净室、洁净工作室、洁净生产线、组装式洁净室和局部百级等应用场合。那么洁净室如何安装FFU？后期的维修保养该如何做呢？

◎

百级洁净室运用FFU风机过滤单元设计方案

A、百级区吊顶满布FFU风机净化单元。

B、洁净风从百级区侧墙下部高架地板或进入竖风道,通过竖风道进入静压箱，经FFU风机净化单元送入室内达到循环作用。

C、百级区上部FFU风机净化单元垂直送风，百级区FFU风机净化单元与吊架间的渗漏，为室内流向静压箱，对百级区洁净度造成影响较小。

D、FFU风机净化单元重量轻，采用罩入式安装方式，使安装、更换过滤器及维修更加方便。

E、缩短建设周期。FFU风机过滤单元系统节能显著，从而解决了空调机房庞大、空调机组运行费用增高的集中送风的缺点

F、FFU独立性的结构特点，可随时调整，弥补洁净室机动性不足，从而解决了生产工艺不宜调整的缺点。

H、洁净室中运用FFU循环系统不仅节省运行空间、洁净度安全性高、运行成本低，而且操作灵活性很高，可以在不影响生产的情况下随时进行系统升级和调整，这些都能很好地满足洁净室的需求，因此在半导体或其它制造行业中运用FFU循环系统逐渐成为最主要的洁净设计方案。

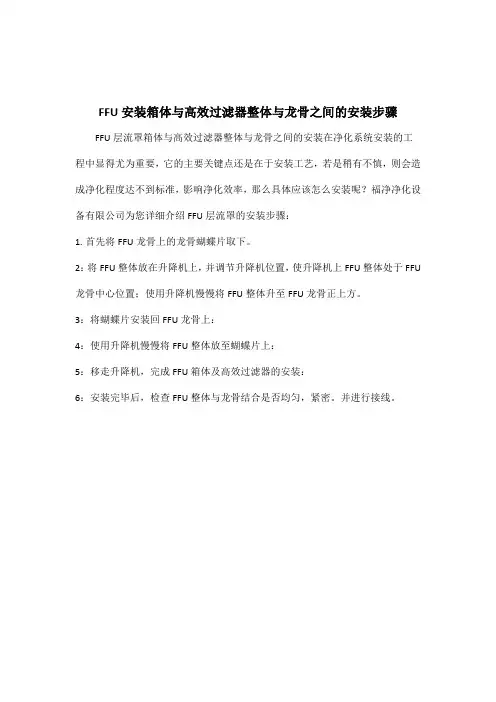

FFU安装箱体与高效过滤器整体与龙骨之间的安装步骤

FFU层流罩箱体与高效过滤器整体与龙骨之间的安装在净化系统安装的工程中显得尤为重要，它的主要关键点还是在于安装工艺，若是稍有不慎，则会造成净化程度达不到标准，影响净化效率，那么具体应该怎么安装呢？福净净化设备有限公司为您详细介绍FFU层流罩的安装步骤：

1. 首先将FFU龙骨上的龙骨蝴蝶片取下。

2：将FFU整体放在升降机上，并调节升降机位置，使升降机上FFU整体处于FFU龙骨中心位置；使用升降机慢慢将FFU整体升至FFU龙骨正上方。

3：将蝴蝶片安装回FFU龙骨上：

4：使用升降机慢慢将FFU整体放至蝴蝶片上：

5：移走升降机，完成FFU箱体及高效过滤器的安装：

6：安装完毕后，检查FFU整体与龙骨结合是否均匀，紧密。并进行接线。

LED嵌入式龙骨灯具安装方案

关于FFU龙骨嵌入式灯具的安装，我们并不陌生。以前我们接触最多的是电子厂房里安装的一种嵌入式LED龙骨灯，灯具的形式如下图1所示：

图1 LED嵌入式FFU龙骨灯

而我们本项目的灯具是基于一种特殊FFU龙骨形式而安装的嵌入式荧光灯。

首先，这种灯具的安装方式是根据FFU龙骨的形式决定的。而其FFU龙骨是不同于我们常用的龙骨的，龙骨样式及灯具安装方式如下图2所示：

图2

由上图可以看出：其实其灯具的安装是相对简单实用的，就是利用FFU龙骨作灯架，把荧光灯管安装在FFU龙骨特制的灯槽内，下方再安装透明灯罩就可以完成灯具安装。

下面就分步对这种灯具的安装过程做详细介绍 :

1.安装材料准备：BV电线、灯槽（反光罩）、T8荧光灯管、灯管卡、灯头线、接线端子、荧光灯整流器、透明灯罩、灯槽卡条等。如图所示： T8荧光灯85

BV电线 灯头线 灯槽（反光罩）

透明灯罩 灯槽卡条

整流器 T8荧光灯管

2.安装步骤：

1）回路线敷设:按照照明回路的划分将电线敷设在龙骨灯槽内，在灯头线及整流器的位置预留接头或接线端子。

2）灯槽（反光罩）安装:将FFU龙骨配套的灯槽切成与灯管相同的长度，然后将灯槽按照灯具排版的位置扣入龙骨。

3）灯管卡及灯管安装：根据灯管长度，用自攻螺丝将灯管卡固定在灯槽（反光罩）上，注意灯管卡子之间要保持合理间距，使灯管的固定稳固。然后将灯管卡入卡子固定。如下图：

4）整流器安装及灯头线连接:将荧光灯整流器(可根据回路划分需要选用一拖一或一拖二)安装在灯管之间的龙骨槽内固定，然后连接灯管灯头线。

5）灯罩及灯槽卡条安装:将透明塑料灯罩按照灯具排版位置安装好，然后将预制好的灯槽卡条扣入空缺的位置，灯具的安装完成。

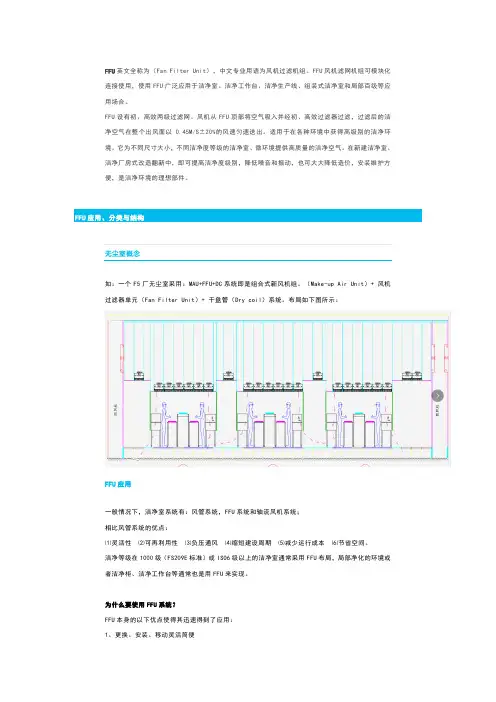

FFU英文全称为（Fan Filter Unit），中文专业用语为风机过滤机组。FFU风机滤网机组可模块化连接使用，使用FFU广泛应用于洁净室、洁净工作台、洁净生产线、组装式洁净室和局部百级等应用场合。

FFU设有初、高效两级过滤网。风机从FFU顶部将空气吸入并经初、高效过滤器过滤，过滤后的洁净空气在整个出风面以0.45M/S±20%的风速匀速送出。适用于在各种环境中获得高级别的洁净环境。它为不同尺寸大小，不同洁净度等级的洁净室、微环境提供高质量的洁净空气。在新建洁净室、洁净厂房式改造翻新中，即可提高洁净度级别，降低噪音和振动，也可大大降低造价，安装维护方便，是洁净环境的理想部件。

无尘室概念

如：一个F5厂无尘室采用：MAU+FFU+DC系统即是组合式新风机组。（Make-up Air Unit）+ 风机过滤器单元（Fan Filter Unit）+ 干盘管（Dry coil）系统。布局如下图所示：

FFU应用

一般情况下，洁净室系统有：风管系统，FFU系统和轴流风机系统；

相比风管系统的优点：

⑴灵活性 ⑵可再利用性 ⑶负压通风 ⑷缩短建设周期 ⑸减少运行成本 ⑹节省空间。 洁净等级在1000级（FS209E标准）或ISO6级以上的洁净室通常采用FFU布局，局部净化的环境或者洁净柜、洁净工作台等通常也是用FFU来实现。

为什么要使用FFU系统？

FFU本身的以下优点使得其迅速得到了应用：

1、更换、安装、移动灵活简便 FFU是自带动力，且是自成一体模块化，配套过滤器易于更换，故其不受区域的限制；在洁净厂房里，可根据需要，分区控制，依需更换、移动。

2、负压通风

这是FFU的独特特点。由于它本身能够提供静压，洁净室相对于外界是正压，这样，外部的颗粒就不会受到泄漏到洁净区里，使得密封变得很简单而且安全。

3、缩短建设周期

使用FFU省掉了风管的制作和安装，缩短建设周期。

4、减少运行成本

虽然在选用FFU时，初期投资要比使用风管通风高，但它在后期运行中，突出的表现出节能、免维护等特点。
