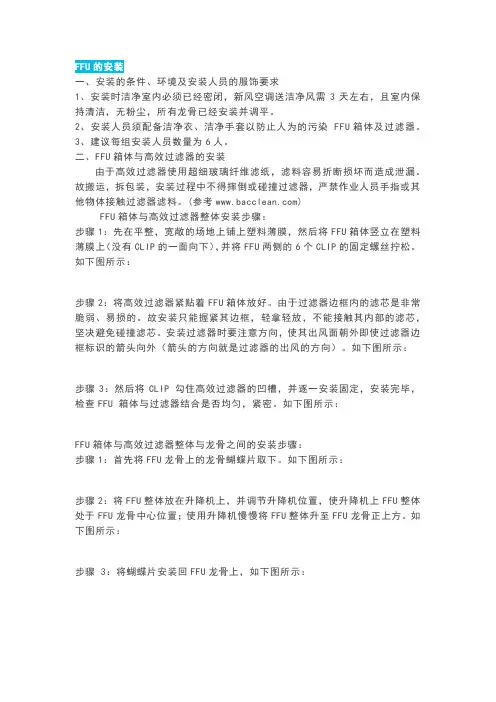

一、安装的条件、环境及安装人员的服饰要求
1、安装时洁净室内必须已经密闭，新风空调送洁净风需3天左右，且室内保持清洁，无粉尘，所有龙骨已经安装并调平。
2、安装人员须配备洁净衣、洁净手套以防止人为的污染 FFU箱体及过滤器。
3、建议每组安装人员数量为6人。
二、FFU箱体与高效过滤器的安装
由于高效过滤器使用超细玻璃纤维滤纸，滤料容易折断损坏而造成泄漏。故搬运，拆包装，安装过程中不得摔倒或碰撞过滤器，严禁作业人员手指或其他物体接触过滤器滤料。(参考)
FFU箱体与高效过滤器整体安装步骤：
步骤1：先在平整，宽敞的场地上铺上塑料薄膜，然后将FFU箱体竖立在塑料薄膜上（没有CLIP的一面向下），并将FFU两侧的6个CLIP的固定螺丝拧松。如下图所示：
步骤2：将高效过滤器紧贴着FFU箱体放好。由于过滤器边框内的滤芯是非常脆弱、易损的。故安装只能握紧其边框，轻拿轻放，不能接触其内部的滤芯，坚决避免碰撞滤芯。安装过滤器时要注意方向，使其出风面朝外即使过滤器边框标识的箭头向外（箭头的方向就是过滤器的出风的方向）。如下图所示：
步骤3：然后将CLIP 勾住高效过滤器的凹槽，并逐一安装固定，安装完毕，检查FFU 箱体与过滤器结合是否均匀，紧密。如下图所示：
FFU箱体与高效过滤器整体与龙骨之间的安装步骤：
步骤1：首先将FFU龙骨上的龙骨蝴蝶片取下。如下图所示：
步骤2：将FFU整体放在升降机上，并调节升降机位置，使升降机上FFU整体处于FFU龙骨中心位置；使用升降机慢慢将FFU整体升至FFU龙骨正上方。如下图所示：
步骤 3：将蝴蝶片安装回FFU龙骨上，如下图所示：
步骤 4：使用升降机慢慢将FFU整体放至蝴蝶片上，如下图所示：
步骤 5：移走升降机，完成FFU箱体及高效过滤器的安装，如下图所示：
步骤 6：安装完毕后，检查FFU整体与龙骨结合是否均匀，紧密。并进行接线。
接线注意事项
细节要求分强电和弱电两方面：
少年易学老难成，一寸光阴不可轻 - 百度文库
1 风机过滤单元ffu安装步骤，风机过滤单元ffu安装用途
一、风机过滤单元(FFU)安装步骤：
二、 (1)安装高效过滤器时应停机进行。
三、 (2)安装前，将新的高效过滤器对着亮处，以肉眼观察高效过滤器是否因运输等原因而出现破损，如滤纸有漏洞则不能使用。
四、 (3)风机过滤单元主应用于在新建洁净室、洁净厂房式改造翻新中，即可提高洁净度级别，降低噪音和振动，也可大大降低造价，安装维护方便，是洁净环境的理想部件。
五、 (4)安装高效过滤器时应首先将箱体抬起，然后将失效的高效过滤器取出，换上新的高效过滤器，确保边框密封后将箱盖回原位。
六、 (5)安装高效过滤器时应特别注意拆箱、搬运及安装取用时确保滤纸完整无损，禁止用手触及滤纸造成破损。
二、风机过滤单元(FFU)用途：
(1)风机过滤单元主应用于在新建洁净室、洁净厂房式改造翻新中，即可提高洁净度级别，降低噪音和振动，也可大大降低造价，安装维护方便，是洁净环境的理想部件。
(2)风机过滤单元(FFU)可模块化连接使用，使得FFU风机过滤单元广泛应用于无尘室、无尘操作台、无尘生产线、组装式无尘室和局部百级等应用场合。FFU风机过滤单元可设有初、高效两级过滤网。 少年易学老难成，一寸光阴不可轻 - 百度文库
2 (3)风机过滤单元(FFU)特别适合组装成超净生产线，可根据工艺需要布置为FFU单台使用，也可以FFU多台组成100级流水装配线。
(4)风机过滤单元(FFU)计算机群控系统功能。
(5)风机过滤单元(FFU)减少运行成本，FFU在后期运行与维护中简单、方便;可分区控制管理、节能，真正符合目前提倡的低碳化要求。
风机过滤单元(FFU)在空调机组中当压差表展现，空气过滤器阻力抵达初阻力的2～3倍时，应中止维护或改换空气过滤器。风机过滤单元(FFU)安装是通过PLC控制系统中的提示或者压差表的提示来安装高效空气过滤器。

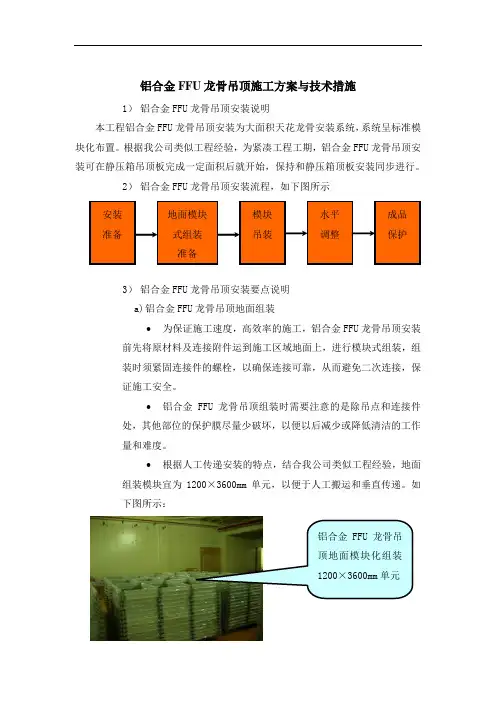

铝合金FFU龙骨吊顶施工方案与技术措施
1） 铝合金FFU龙骨吊顶安装说明
本工程铝合金FFU龙骨吊顶安装为大面积天花龙骨安装系统，系统呈标准模块化布置。根据我公司类似工程经验，为紧凑工程工期，铝合金FFU龙骨吊顶安装可在静压箱吊顶板完成一定面积后就开始，保持和静压箱顶板安装同步进行。
2） 铝合金FFU龙骨吊顶安装流程，如下图所示
3）
铝合金FFU龙骨吊顶安装要点说明
a) 铝合金FFU龙骨吊顶地面组装
• 为保证施工速度，高效率的施工，铝合金FFU龙骨吊顶安装前先将原材料及连接附件运到施工区域地面上，进行模块式组装，组装时须紧固连接件的螺栓，以确保连接可靠，从而避免二次连接，保证施工安全。
• 铝合金FFU龙骨吊顶组装时需要注意的是除吊点和连接件处，其他部位的保护膜尽量少破坏，以便以后减少或降低清洁的工作量和难度。
• 根据人工传递安装的特点，结合我公司类似工程经验，地面组装模块宜为1200×3600mm单元，以便于人工搬运和垂直传递。如下图所示：
安装
准备 地面模块式组装
准备 模块
吊装 水平
调整 成品
保护
铝合金FFU龙骨吊顶地面模块化组装1200×3600mm单元
b) 铝合金FFU龙骨吊顶安装
• 本工程铝合金FFU龙骨吊顶吊装时采用人工传递方式，地面人员和移动脚手架上人员配合进行，脚手架设置三榀双错层形式。如下图所示。
• 铝合金FFU龙骨吊顶单元模块起吊到大致标高后，在模块的四周边同时和吊杆连接，连接螺栓紧固程度保证铝合金FFU龙骨吊顶不会跌落即可，以便后续水平调节人员调节水平（由调平人员紧固铝合金FFU龙骨吊顶和吊杆的连接螺栓）。
• 铝合金FFU龙骨吊顶的吊装应由厂房中心向四周同步进行，以减少施工误差。
c) 铝合金FFU龙骨吊顶水平调整
• 铝合金FFU龙骨吊顶单元模块和吊杆连接后，后续调平人员需立即进行调平工作。调平需用激光水平仪对每个吊点进行调节。
• 调节时可从模块的四周边先开始，在保证四周高度调节准确时，中间的吊点可用长标尺来检验，对个别有误差的吊点进行再调节，从而加快水平调节速度。需要注意的是：激光水平仪使用前必须要校准，水平调好后，各吊点的螺丝需紧固可靠。FFU龙骨吊顶安装示意图及典型事例如下图所示： 三榀错层脚手架
第1页，共7页
FFU运输、安装、检测
第2页，共7页 第一章FFU运输
1 场外运输
洁净室风机过滤单元（FFU）工厂生产出来需每套测试合格后出货。产品相关资料随机运输。
长途运输前，分批装箱，打包，以便于装卸。做好运输过程中的防雨防振措施。严禁运输过程中货物倾倒、挤压和碰撞等。
FFU箱体和滤芯在装箱时，应保持站立，严禁卧倒装箱。
场外运输、吊装尽量避开雨天。如在场外放置需做好防雨、防晒措施。
2 室内拆包运输及放置
洁净室风机过滤单元（FFU）进入洁净室安装前需进行拆包检查。一是拆除产尘包装于洁净室外；二是开包检查滤芯是否有损坏。
如FFU为甲方供应，乙方安装。在甲方移交给乙方前，双方需逐台进行开包检查，确保移交的产品完好无损，符合要求。
①由于FFU滤芯滤料容易折断损坏造成粒子泄漏。故拆包装、搬运过程中不得倾倒或压伤过滤器，防止剧烈振动和碰撞。
②取出高效过滤器时，禁止使用小刀及尖物割划包装袋，以免划到过滤器滤纸。每片高效过滤器都应该由2人共同搬运，操作人员必须戴好手套，过程须轻拿轻放，两手握住过滤器边框，禁止手托过滤器保护网，禁止尖物接触滤纸，禁止扭曲过滤器。
第3页，共7页
③过滤器不可层叠摆放，应横向有序，靠墙整齐摆放于安装内等候安装。
第二章FFU安装调试
1 安装环境
1.1 FFU龙骨施工完成并且已经调平，材料规格、荷载及平整度满足设计要求且FFU龙骨已经擦拭干净；
1.2 洁净室已经封闭完成，产尘施工工作已基本结束，且已经过彻底清扫；
第4页，共7页 1.3 洁净室已正压送风，相对室外有一定正压，以净化安装环境使其具备相对洁净条件。
1.4洁净室已开始四级管制,严格控制人员与材料的进出,对于进出的人员进行严格的洁净服装穿戴流程及要求,材料与工机具用洁净布擦干净后方可准入。
1.5洁净室至少已完成24小时的空吹。
2 安装流程
FFU搬入洁净室 过滤器搬入洁净室
